シリンダー付属品

シリンダー付属品

シリンダー アクセサリは、シリンダー システムの中核となるサポート コンポーネントです。科学的な選択は、シリンダーの信頼性、制御精度、耐用年数、動作効率を確保する上で決定的な役割を果たします。この一連のアクセサリは、さまざまな作業条件下でシリンダの総合的な性能を総合的に向上させ、メンテナンスコストを削減し、高強度材料、精密加工技術、最適化された構造設計を通じて高精度の自動生産シナリオに適しています。 ​

コア機能
1.高い信頼性： 高強度合金鍛造製で、使用圧力1.6MPa、圧力変動±5%に耐えることができます。耐油性ニトリルゴムとポリテトラフルオロエチレン複合シール部品は、-30℃～120℃の温度範囲で8000時間以上の漏れのない動作を実現し、ダウンタイムのリスクを大幅に軽減します。 ​

2. 精密制御: マッチング公差はIT5レベルに達し、端面振れは0.01mm/m以下で、シリンダと負荷との同軸度誤差は0.02mm以下を確保、ピストン運動の真直度偏差は0.05mm/100mm以内に制御され、繰り返し位置決め精度は±0.01mmに達します。

3.超長寿命: 表面硬質クロムメッキ処理（硬度HV700以上）、滑り摩擦係数が0.08と低く、自己潤滑軸受を採用、摩耗≦0.001mm/10万回、定格条件下で300万回以上の無故障サイクルを実現、寿命は通常の付属品の3倍です。 ​

4.高効率と省エネ： 流線型のエアフローチャネルにより、途中で抵抗係数が 30% 減少し、ガス応答速度が 20% 増加します。軽量アルミニウム合金素材（密度2.7g/cm3）により動作の慣性が低減され、高速条件（1m/s）下でのエネルギー消費量が15%削減され、生産ラインの効率が向上します。

メール: manager@cktworld.com
ダウンロード
前へ：前の記事はありません
次へ：次の記事はありません

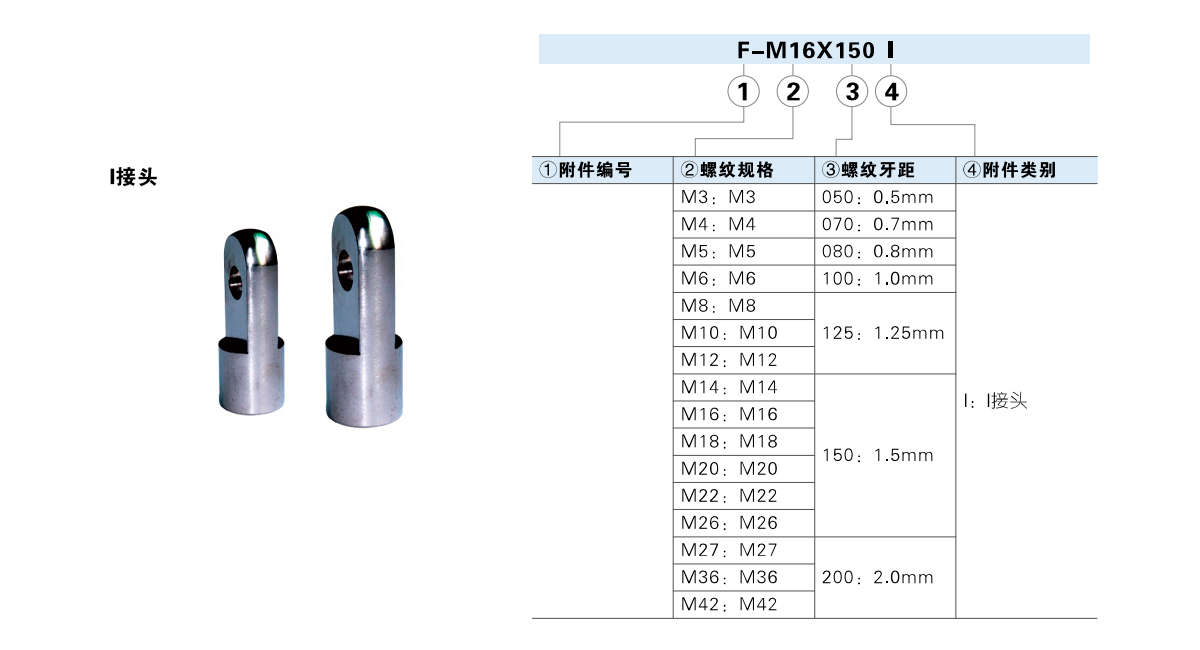

  • シリンダシリーズ 付属品名 SE サイ
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    シリンダシリーズ 付属品名 SG/SGC SC/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    シリンダシリーズ 付属品名 ミイラ MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

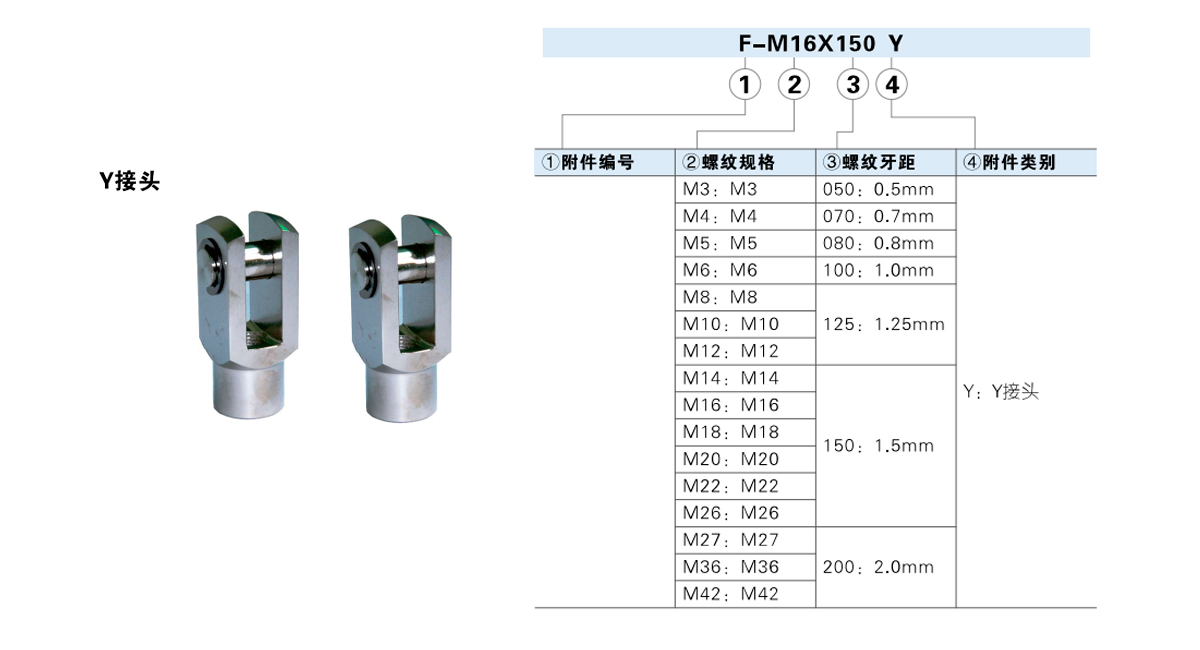

    シリンダシリーズ 付属品名 SE 南オーストラリア州
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    シリンダシリーズ 付属品名 SG/SGC SC/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    シリンダシリーズ 付属品名 ミイラ MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

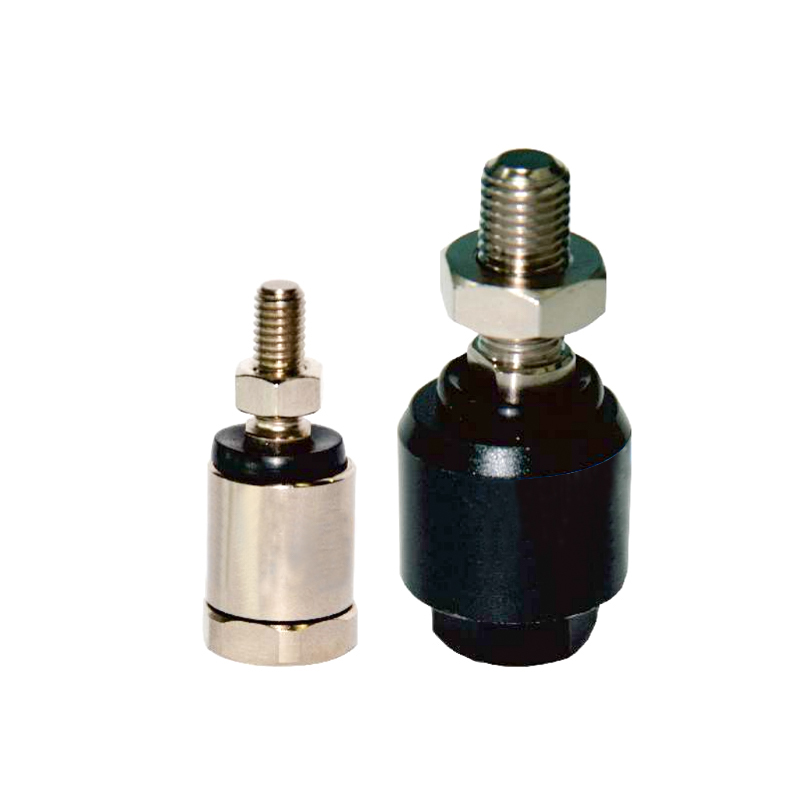

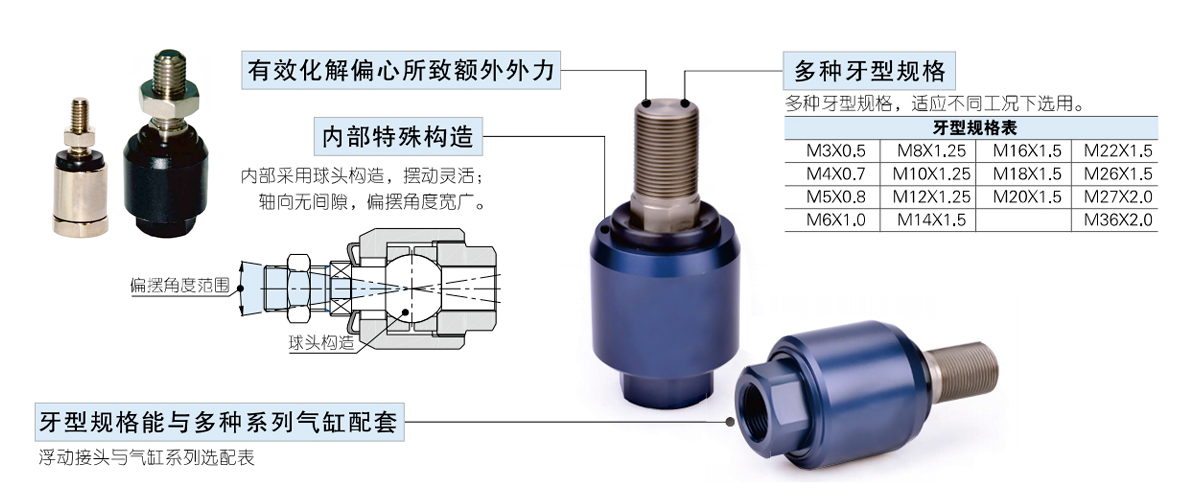

    シリンダーシリーズ ACQ

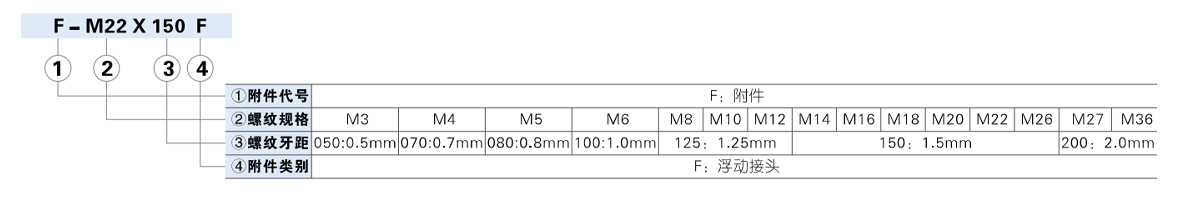

    シリンダシリーズ フローティングジョイント仕様 PB ミイラ マ MF MBL フローティングジョイント仕様 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    シリンダシリーズ フローティングジョイント仕様 SG/SGC SE 南オーストラリア州 南オーストラリア州/SC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

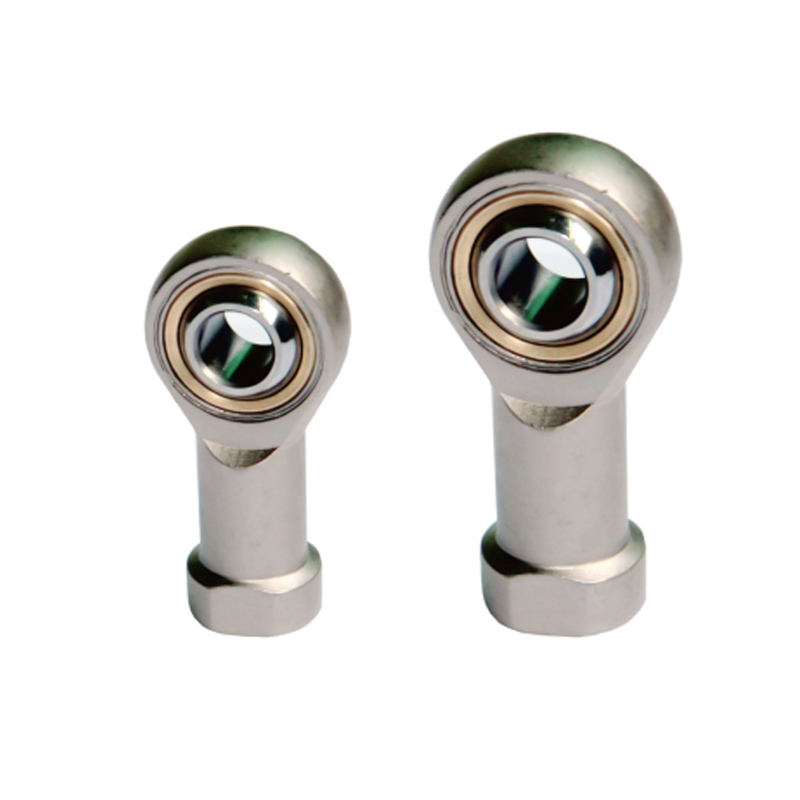

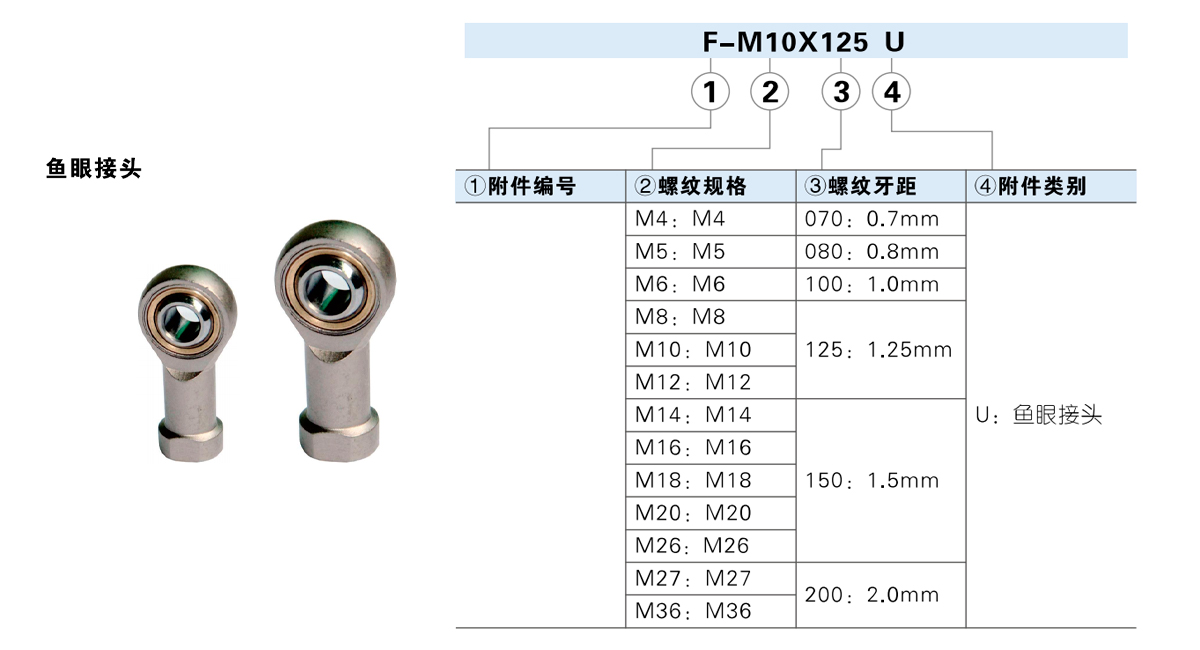

    シリンダシリーズ 付属品名 SE サイ サイ/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    シリンダシリーズ 付属品名 SG/SGC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    シリンダシリーズ 付属品名 ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    シリンダシリーズ 付属品名 マ MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●
    シリンダシリーズ 付属品名 PB ミイラ
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

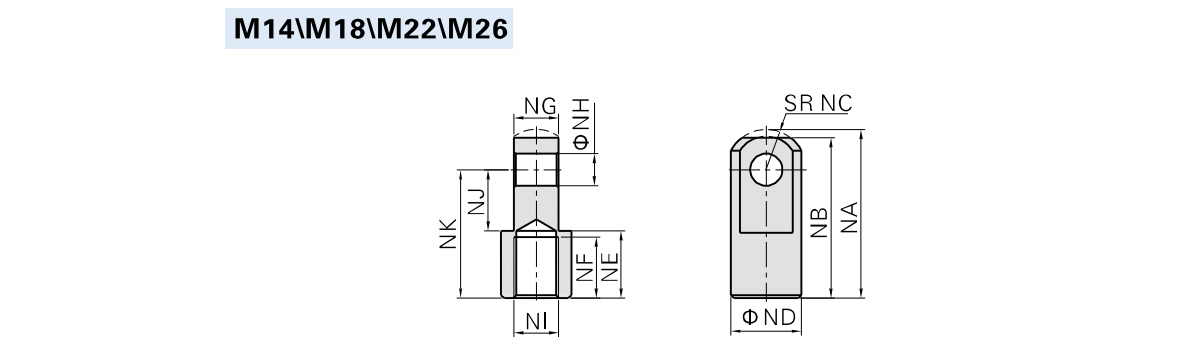

  • 型式・記号 NA 注意 ノースカロライナ州 ND 北東 NF NG NH ニュージャージー州 NK NI
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1.5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18×1.5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22×1.5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26×1.5

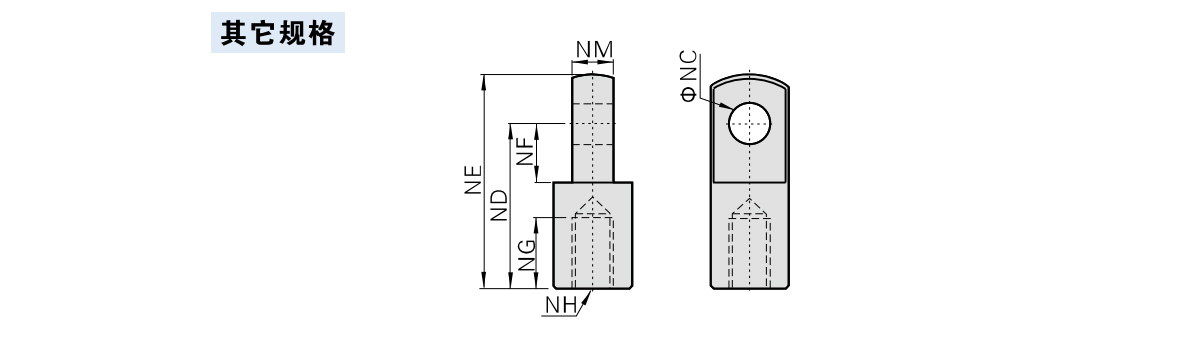

    型式・記号 ノースカロライナ州 ND 北東 NF NG NH ニューメキシコ州
    F-M3×050l 3 12 15.5 5 5 M3×0.5 3
    F-M4×070l 4 16 21 6.8 8 M4×0.7 4
    F-M5×080l 5 25 32 14.1 7.5 M5×0.8 6.3
    F-M6×1001 6 21 28 8.5 8 M6×1.0 6
    F-M8×1251 8 30 40 11 15 M8×1.25 8
    F-M10×1251 10 40 50 15 20 M10×1.25 10
    F-M12×1251 12 48 62 24 20 M12×1.25 12
    F-M16×150l 16 64 82 32 23 M16×1.5 16
    F-M20×1501 20 80 102 40 30 M20×1.5 20
    F-M27×200l 30 110 139 51 45 M27×2.0 30
    F-M36×200l 35 144 181 65 55 M36×2.0 35
    F-M42×200l 40 168 211 85 62 M42×2.0 40

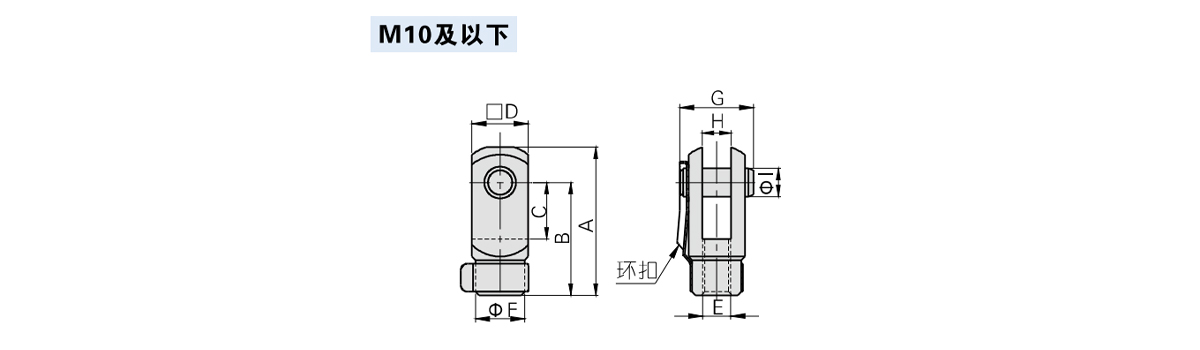

    型式・記号 A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3×0.5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4×0.7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5×0.8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6×1.0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8×1.25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10×1.25 25 10 10

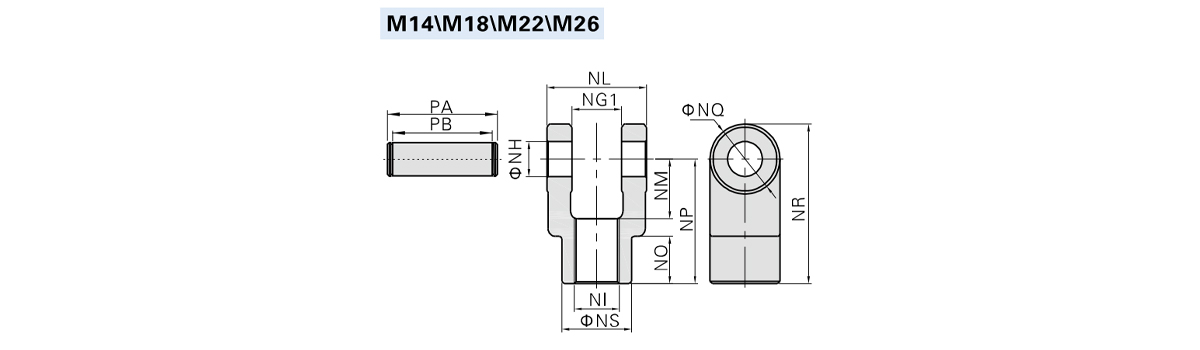

    型式・記号 NG1 NH NI オランダ語 ニューメキシコ州 いいえ NP NQ NR NS PA PB
    F-M14X150Y 14.2 10 M14×1.5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18×1.5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22×1.5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26×1.5 59.8 34 20 65 40 85 40 69.2 60.8

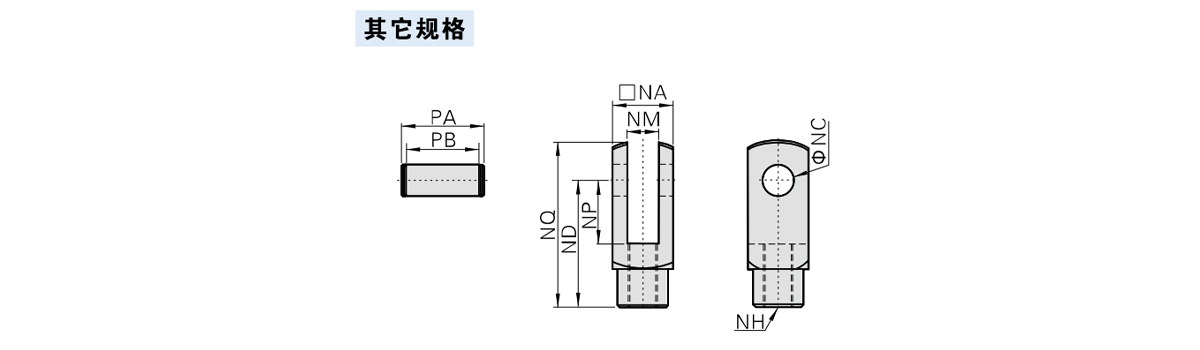

    型式・記号 NA ノースカロライナ州 ND NP NQ ニューメキシコ州 NH PA PB
    F-M12×125Y 25.4 12 48 24 62 12 M12×1.25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16×1.5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20×1.5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27×2.0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36×2.0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42×2.0 115 93

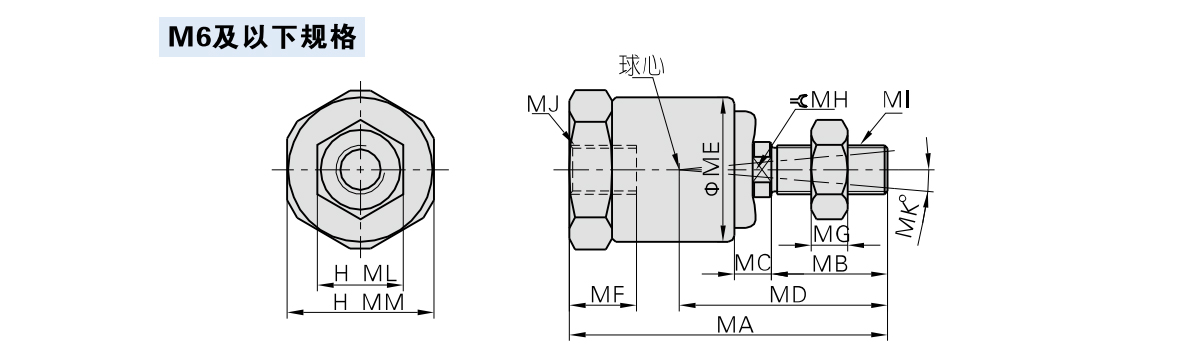

    型式・記号 マ MB MC 医学博士 私 MF MG MH MIMJ ML MM 角度補正 ラジアル補正
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3×0.5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4×0.7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5×0.8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6×1.0 10 14 ±5° 0.5

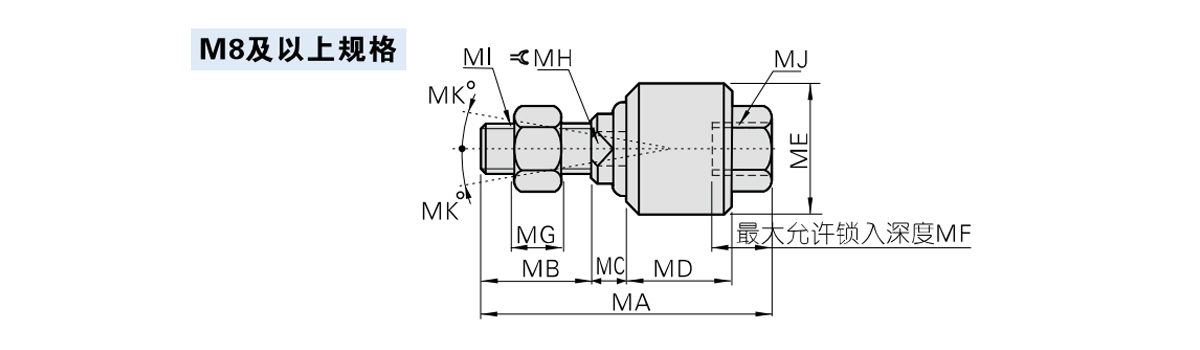

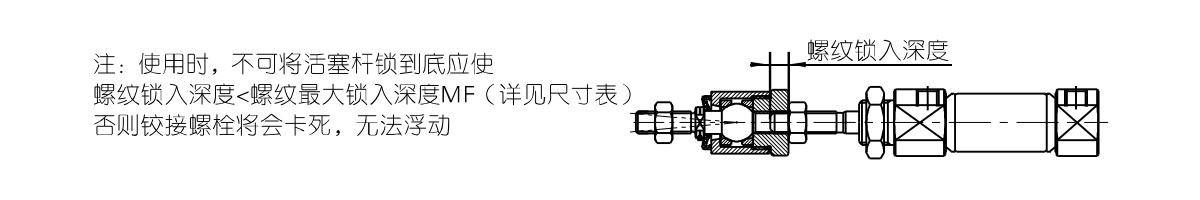

    型式・記号 マ MB MC 医学博士 私 MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8×1.25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10×1.25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12×1.25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1.5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16×1.5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18×1.5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20×1.5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22×1.5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26×1.5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27×2.0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36×2.0 5

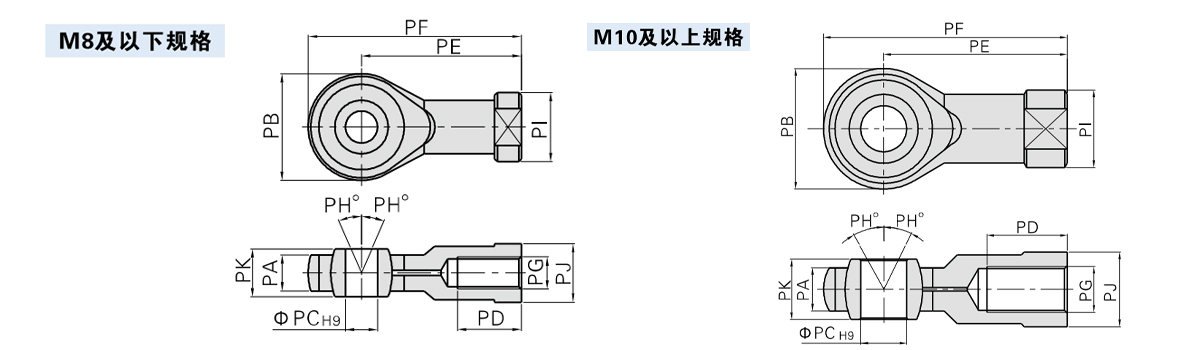

    型式・記号 PA PB パソコン PD PE PF PG PH PI パジャマ PK
    F-M4X070U 6 18 5 10 27 36 M4×0.7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5×0.8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6×1.0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8×1.25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10×1.25 13 19 17 14
    F-M12×125U 12 32 12 22 50 66 M12×1.25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1.5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16×1.5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18×1.5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20×1.5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26×1.5 15 42 36 31
    F-M27×200U 25 70 30 51 110 145 M27×2.0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36×2.0 15 57.5 50 43
