複合真空発生器

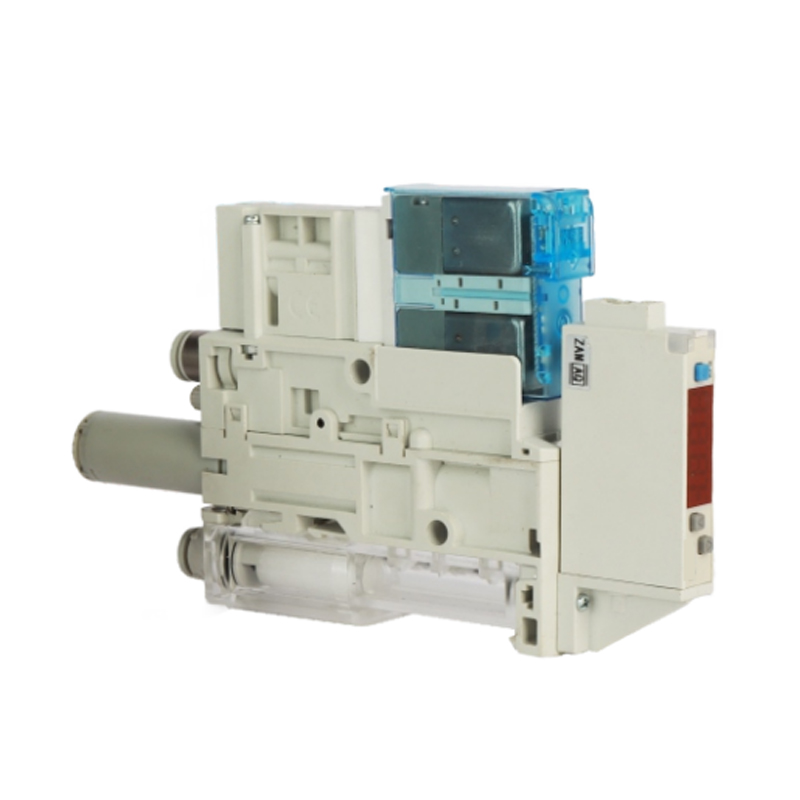

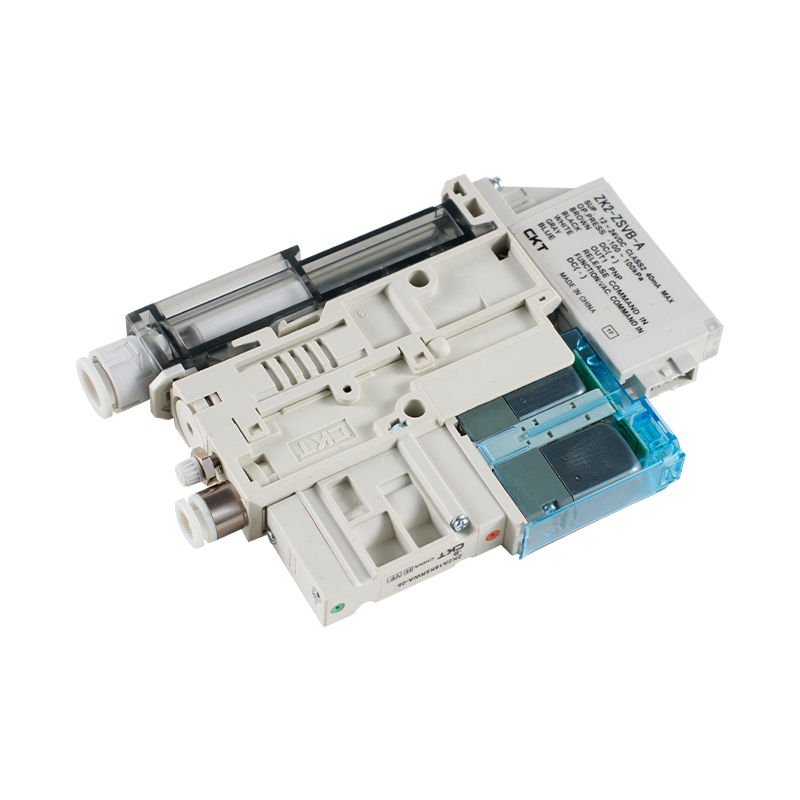

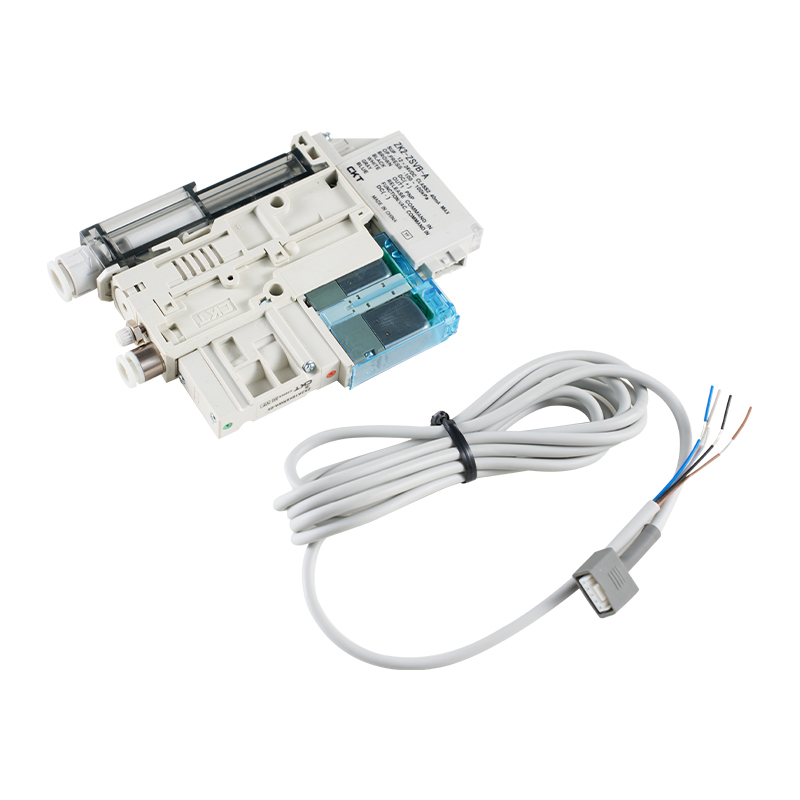

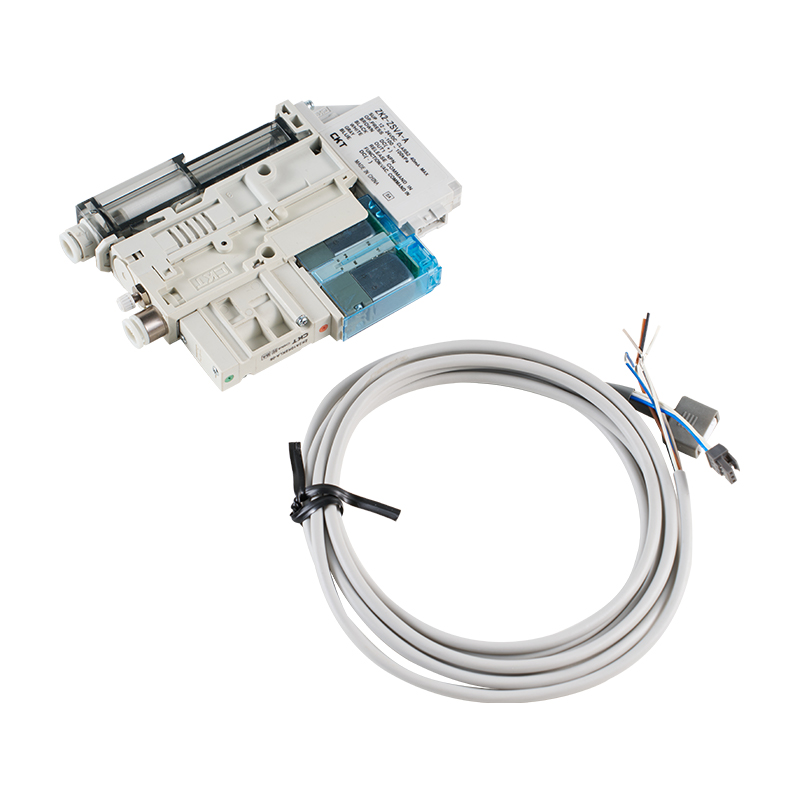

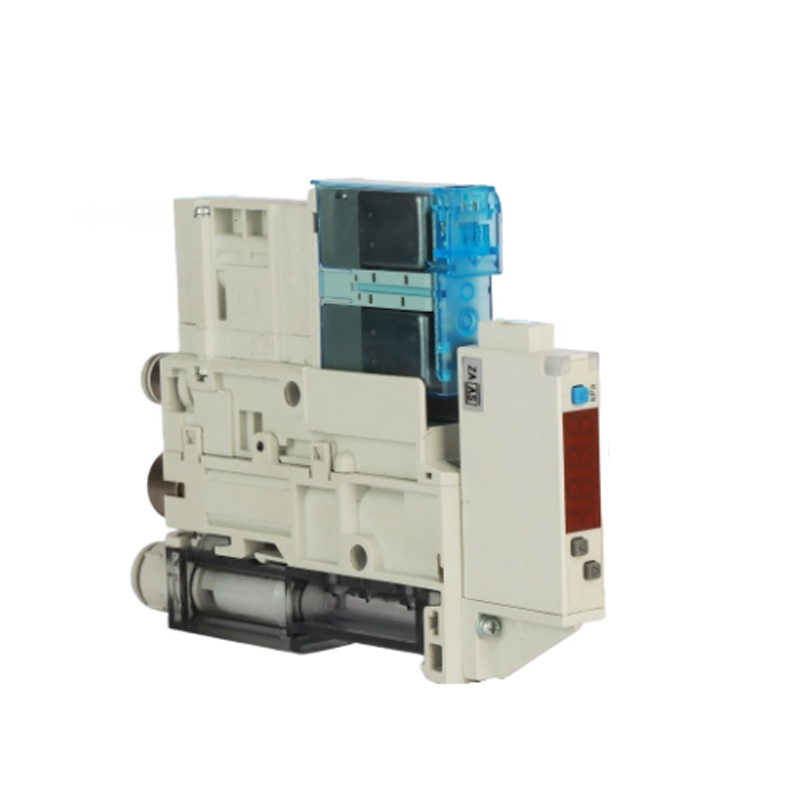

ZK2Aシリーズ真空発生器

ZK2A シリーズ真空発生器は、産業オートメーションのシナリオにおける効率的な材料の吸着と取り扱いのために設計された統合真空発生ソリューションです。コンパクトな構造に真空発生機能、状態監視機能、気流制御機能を一体化し、ベンチュリ原理により迅速な真空確立・真空解除を実現し、軽荷重から中荷重まで安定した把握に最適です。

コア機能
1. 効率的なガス消費設計: 内部流路を最適化して圧縮空気の消費量を削減し、エネルギー消費と吸入性能のバランスをとります。
2. モジュラーインターフェース: 標準のガスおよび電気インターフェースにより、ロボットアームの端またはツールパイプラインへの迅速な統合がサポートされます。
3. ステータスフィードバックメカニズム: 内蔵の真空感知ポートを外部圧力スイッチに接続して、吸着状態をリアルタイムで監視できます。
4. 汚染防止構造: 可動部品のない設計により故障率が低減され、塵や破片などの複雑な作業条件に適応します。
5. 多段真空構成: 異なる流量と真空の要件を満たすために、さまざまなスロート仕様のバリエーションを提供
6. コンパクトな梱包: 統合されたシェルにより外部パイプ接続が減少し、設置スペースとメンテナンスの複雑さが簡素化されます

メール: manager@cktworld.com

ダウンロード

前へ：VYシリーズ真空発生器
次へ：ZK2シリーズ真空ユニット/真空発生器

仕様
内部構造

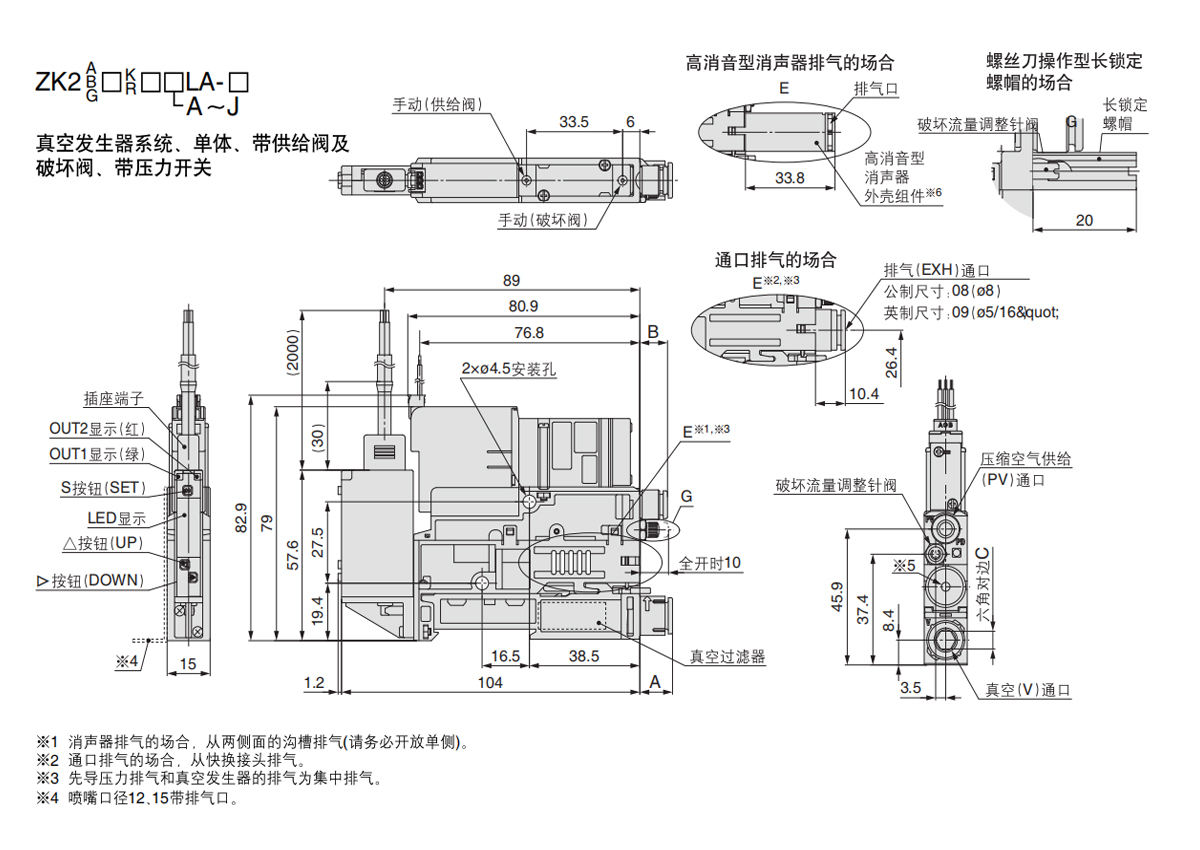

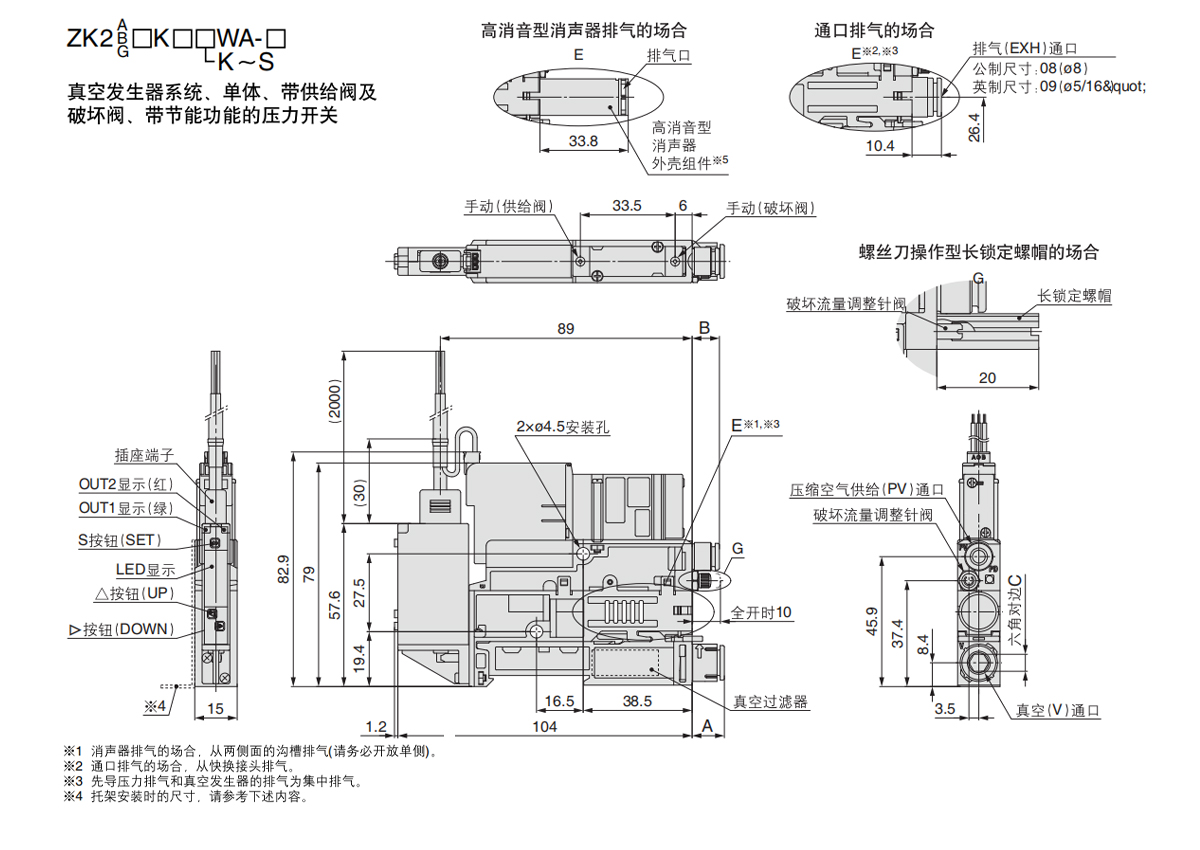

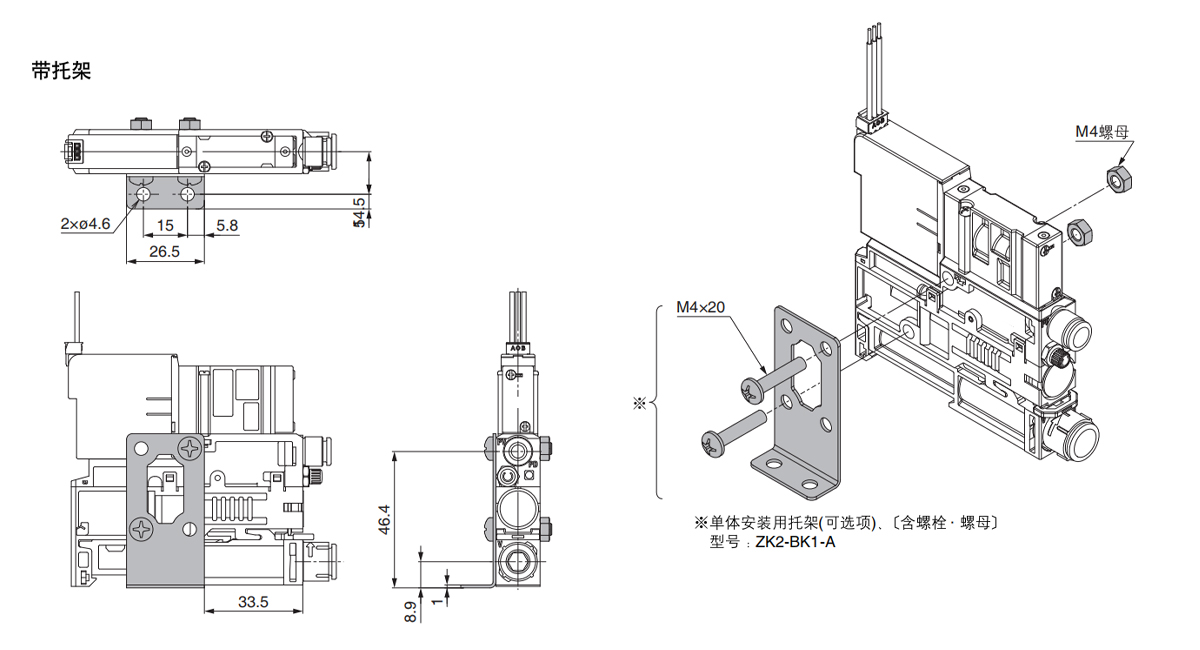

主要寸法(mm)
お問い合わせ

型式（スイッチユニットの標準型式）		ZK2-ZSE□□□-A(ZSE10)	ZK2-ZSF□□□-A(ZSE10F)
定格圧力範囲		0~-101kPa	-100～100kPa
設定圧力範囲、表示圧力範囲		10～-105kPa	-105～105kPa
耐圧性		500kPa
最小設定単位		0.1kPa
電源電圧		DC12～24V±10％、パルス（p-p）10％以下（逆接保護付）
消費電流		40mA以下
スイッチ出力	出力フォーマット	NPNまたはPNPコレクタオープン 2出力（選択可能）
	最大負荷電流	80mA
	最大印加電圧	28V(NPN出力時)
	残留電圧	2V以下（負荷電流80mA時）
	応答時間	2.5ms以下（防振機能使用時：20、100、500、1000、2000msから選択）
	短絡保護	持っています
再現性		±0.2%F.S. ±1桁
遅延	遅延 mode	0からの変数注)
	上下限比較モード
表示モード		31/2桁7セグメントLED 1色表示（赤色）
表示精度		フルスケールの±2％±1ディジット（周囲温度25±3℃にて）
動作表示灯		スイッチ出力がONのとき点灯します。 OUT1：緑 OUT2：赤
耐環境性	保護構造	IP40
	温度範囲	保存条件：-10～60℃（結露、氷結のないこと）
	湿度範囲	動作時および保管時: 35 ～ 85% RH (結露なきこと)
	耐電圧	AC1000V 1分間充電ユニットとハウジング間
	絶縁抵抗	充電器と筐体間は50MΩ以上(DC500Vメガオーム)
温度特性		±2%F.S. (周囲温度25℃に基づく)
ワイヤー		耐油エチレンゴム絶縁ケーブル 5芯 0.35mm2 2m 導体断面積：0.15mm2（AWG26）絶縁体外径：1.0mm
注：圧力が設定値付近で変動する場合、変動範囲を超えて応差を設定しないと発振します。

省エネ機能付き真空圧力スイッチ
モデル		ZK2-ZSV□□□-A
定格圧力範囲		-100～100kPa
設定圧力範囲		-105～105kPa
耐圧性		500kPa
最小設定単位		0.1kPa
電源電圧		DC12～24V ±10％パルス（p-p）10％未満（逆接保護付）
消費電流		40mA以下
スイッチ出力	出力フォーマット	NPNまたはPNPオープンコレクタ OUT1：汎用 OUT2：バルブ制御用
	最大負荷電流	80mA
	最大印加電圧	DC26.4V
	残留電圧	2V以下（負荷電流80mA時）
	応答時間	2.5ms以下（防振機能使用時：20、100、500、1000、2000msから選択）
	短絡保護	持っています
再現性		±0.2%F.S. ±1桁
遅延	遅延 mode	0からの変数注)
表示モード		31/2桁7セグメントLEDカラー表示（赤色）
表示精度		フルスケールの±2％±1ディジット（周囲温度25±3℃にて）
動作表示灯		スイッチ出力がONのとき点灯します。 OUT1：緑 OUT2：赤
耐環境性	保護構造	IP40
	使用温度範囲	5～50℃
	耐電圧	AC1000V 1分間充電ユニットとハウジング
	絶縁抵抗	充電器と筐体間は50MΩ以上(DC500Vメガオーム)
温度特性		±2%F.S. （使用温度範囲5～50℃内、25℃にて）
ワイヤー		5芯ケーブル Ø3.5、2m 導体断面積：0.15mm²（AWG26）絶縁体外径：1.0mm
注：圧力が設定値付近で変動する場合、変動範囲を超えて応差を設定しないと発振します。

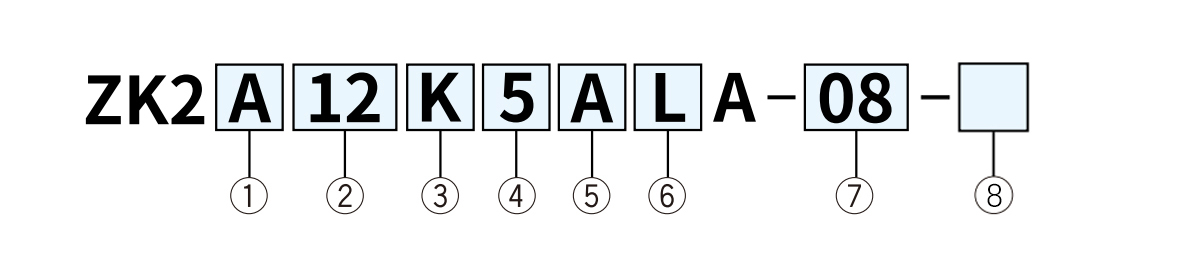

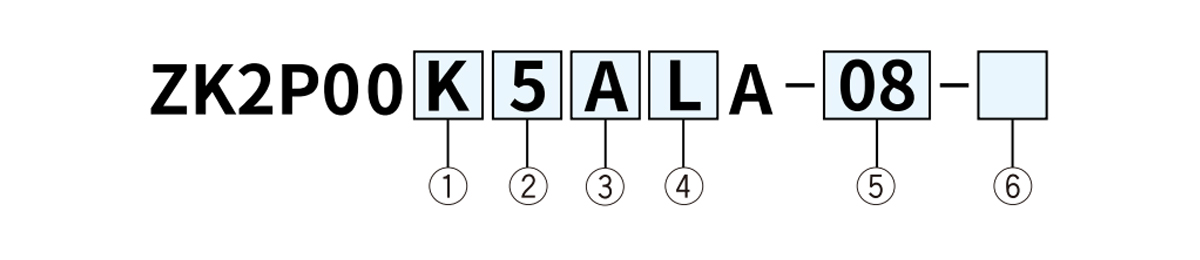

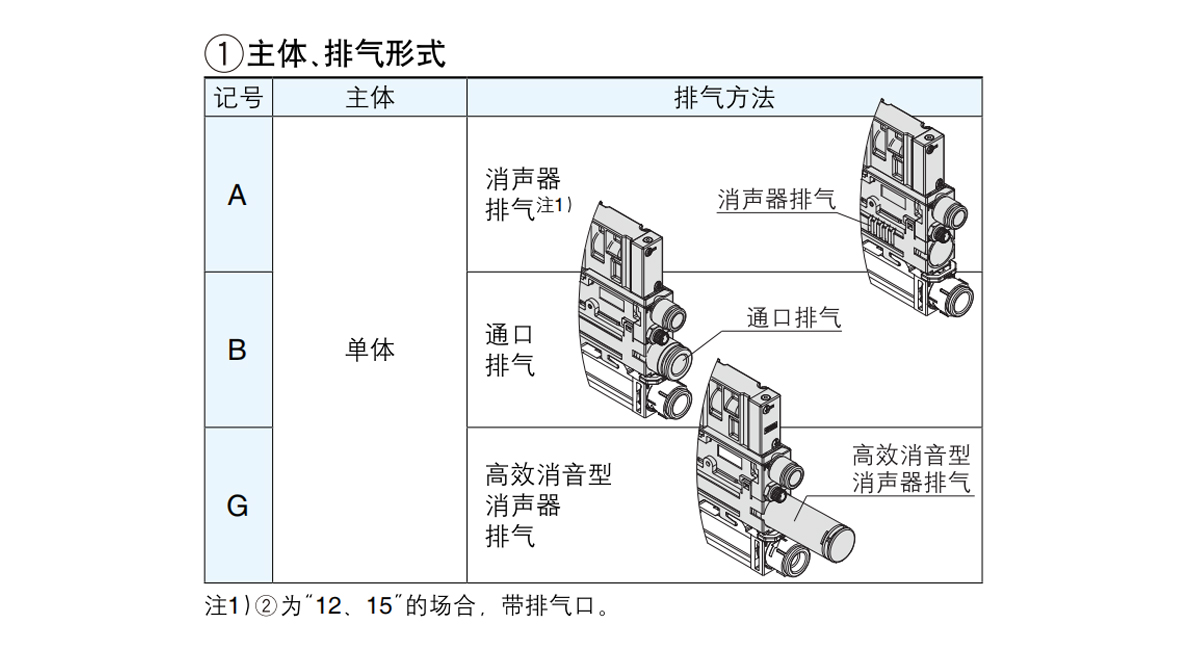

①供給弁と破壊弁の組み合わせ					③真空用圧力スイッチ、圧力センサー
マーク	供給バルブ		破壊弁		マーク	種類	圧力範囲 [kPa]	仕様
	ノースカロライナ州	自立	ノースカロライナ州					NPN	PNP	単位換算機能注3）
K	●	-	●					2出力
R	-	●注2)	●		A	真空用圧力スイッチ	0~-101	●	-	●
注1）真空配管の途中にはラプチャー弁または大気導入弁を設置してください。注2）20ms以上通電すると真空発生状態を維持し、破壊弁に通電すると真空を停止します。					B			●	-	なし(SI単位固定)
					C			-	●	●
②定格電圧（供給弁、破壊弁）					D			-	O	なし(SI単位固定)
マーク		電圧			E		-100～100	●	-	●
5		DC24V			F			●	-	なし(SI単位固定)
					H			-	●	●
6		DC12V			J			-	●	なし(SI単位固定)
					単位換算を行わない仕様はkPa固定です。
④プラグ仕様（供給弁、破壊弁、真空用圧力スイッチ）									⑤真空（V）通路
マーク		供給バルブ ·Destruction valve used 300 mm(plug assembly) 注4）		真空圧力スイッチ用2m(プラグ付配線)		圧力センサー部品に使用される3m（ワイヤー一体型）			マーク	真空(V)ポート
L		●		●					06	Ø 6
L1		なし		●					08	Ø 8
L2		●		なし

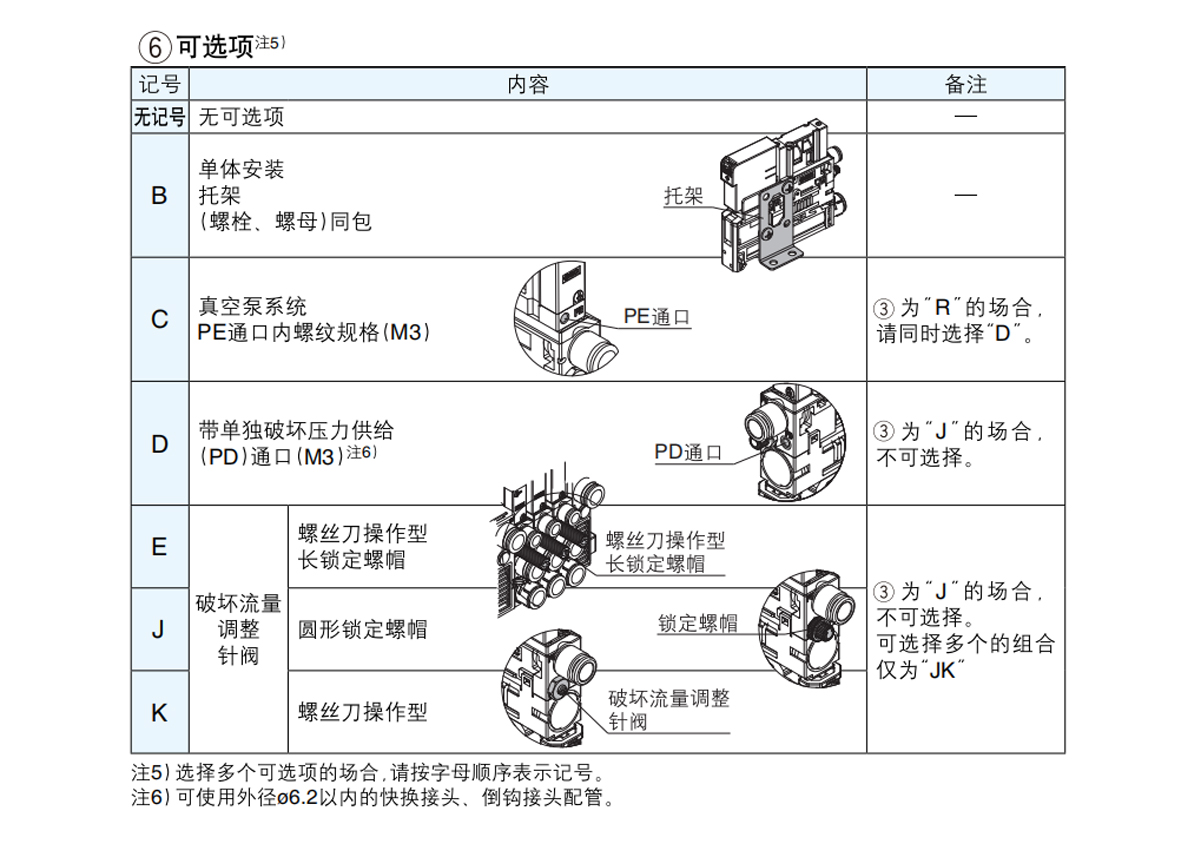

②ノズル径

④定格電圧（供給弁、破壊弁）

⑤真空用圧力スイッチ・圧力センサー

マーク

ノズル径

マーク

電圧

マーク

種類

圧力範囲
[kPa]

仕様

Ø 0.7

DC24V

NPN

PNP

単位換算機能付き注4）

Ø 1.0

2出力

Ø 1.2

DC12V

真空用圧力スイッチ

0~-101

●

Ø 1.5

●

—

なし(SI単位固定)

—

●

なし(SI単位固定)

③供給弁と破壊弁の組み合わせ

-100～100

●

—

●

マーク

供給バルブ

破壊弁

●

—

なし(SI単位固定)

ノースカロライナ州

自己保持型

ノースカロライナ州

—

●

—

●

なし(SI単位固定)

● 注3）

●

真空用圧力スイッチ with energy-saving function

-100～100

●

注3）20ms以上通電すると真空発生状態を維持し、破壊弁に通電すると真空が停止します。

●

-
—

なし(SI単位固定)

—

●

なし(SI単位固定)

⑥プラグ仕様（供給弁、破壊弁、真空用圧力スイッチ）

マーク

供給バルブ, rupture valve used 300 mm (plug assembly) 注5）

真空圧力スイッチ用2m（プラグ付配線）

⑦真空(V)ポート

●

マーク

真空(V)ポート

なし

●

Ø 6

●

なし

Ø 8

省エネ機能付真空圧力スイッチに使用

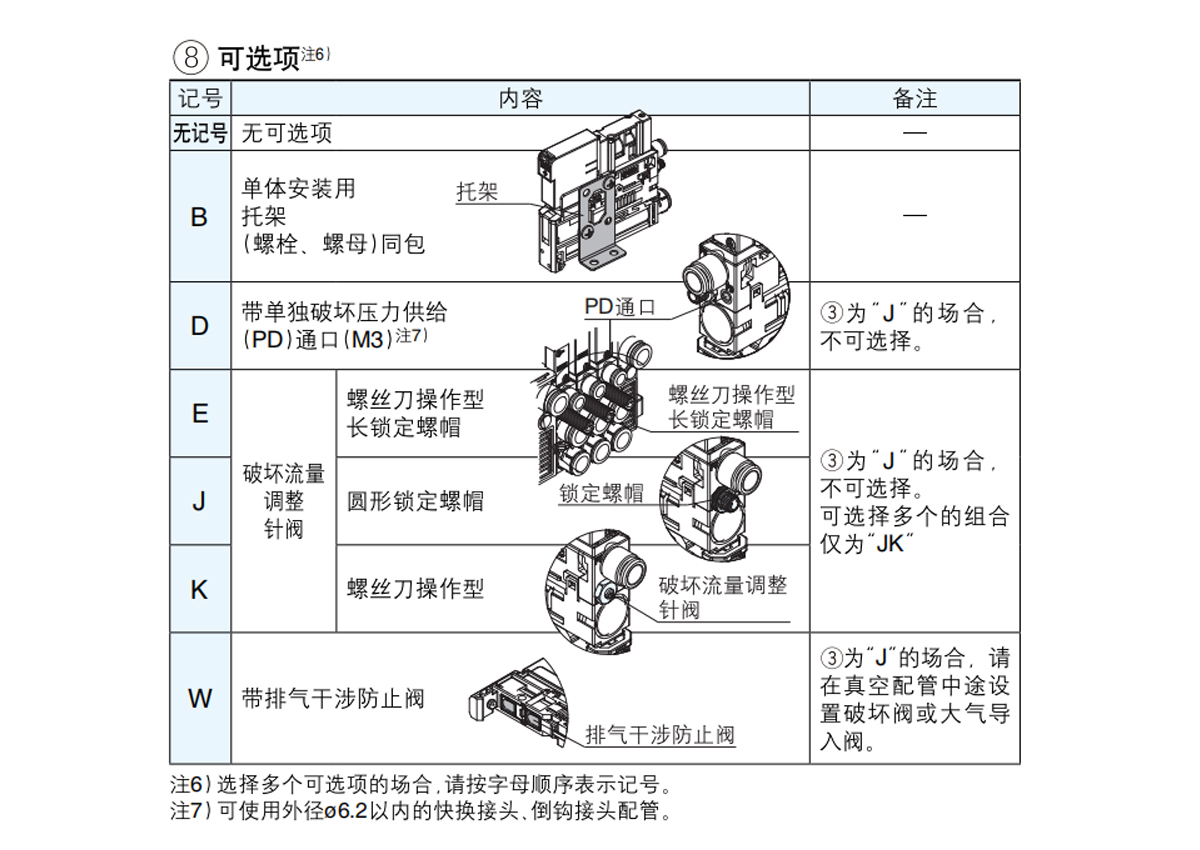

V型開口部			A	C	PV接続タイプ			B
メートル寸法	06	Ø6	8.25	4	メートル寸法	06	06	9.7
	08	08	11.4	6
インペリアル寸法	07	01/4"	9.7	4.76	インペリアル寸法	07	01/4"	12.3
	09	05/16"	11.4	6

V型開口部			A	C	PV接続タイプ			B
メートル寸法	06	06	8.25	4	メートル寸法	06	Ø6	9.7
	08	08	11.4	6
インペリアル寸法	07	01/4"	9.7	4.76	インペリアル寸法	07	01/4"	12.3
	09	Ø5/16インチ	11.4	6

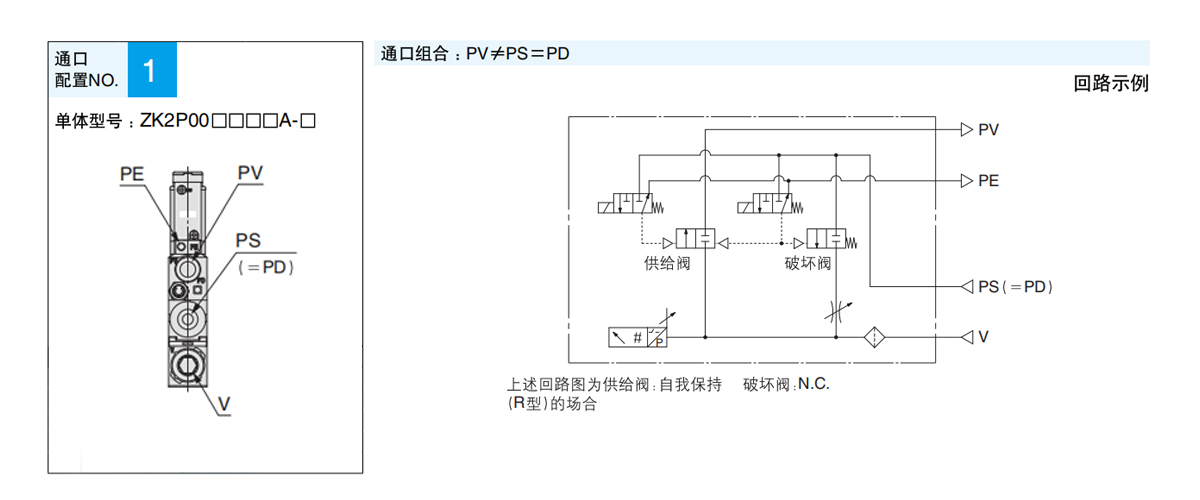

システム		真空ポンプ
主な種類		単体
排気方式		サイレンサーなし
本仕様書の使用例、目的等	真空度	-
	排気	-
	破壊圧力	PSと同圧

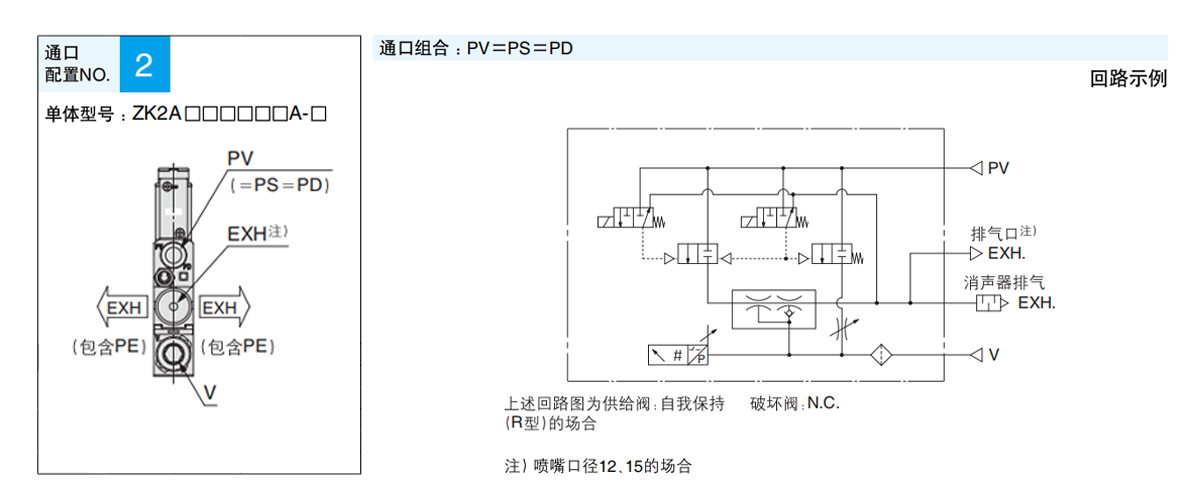

システム		真空発生器
主な種類		単体
排気方式		サイレンサーエキゾースト
本仕様書の使用例、目的等	真空度	-
	排気	動作環境内の排出量
	破壊圧力	PV圧力と同じ

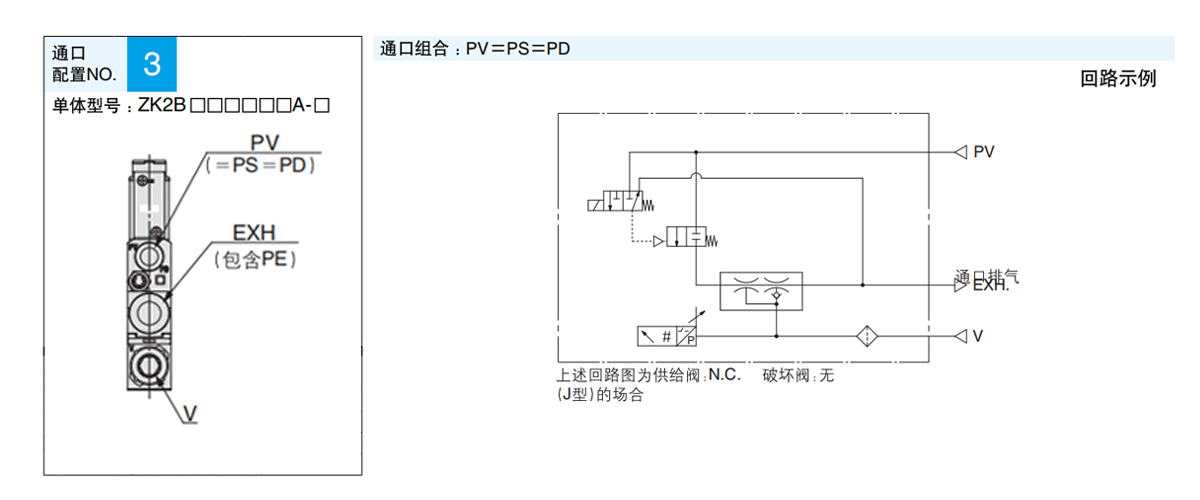

システム		真空発生器
主な種類		単体
排気方式		オープンエキゾースト
本仕様書の使用例、目的等	真空度	-
	排気	配管後に別途排気が必要
	破壊圧力	PV圧力と同じ

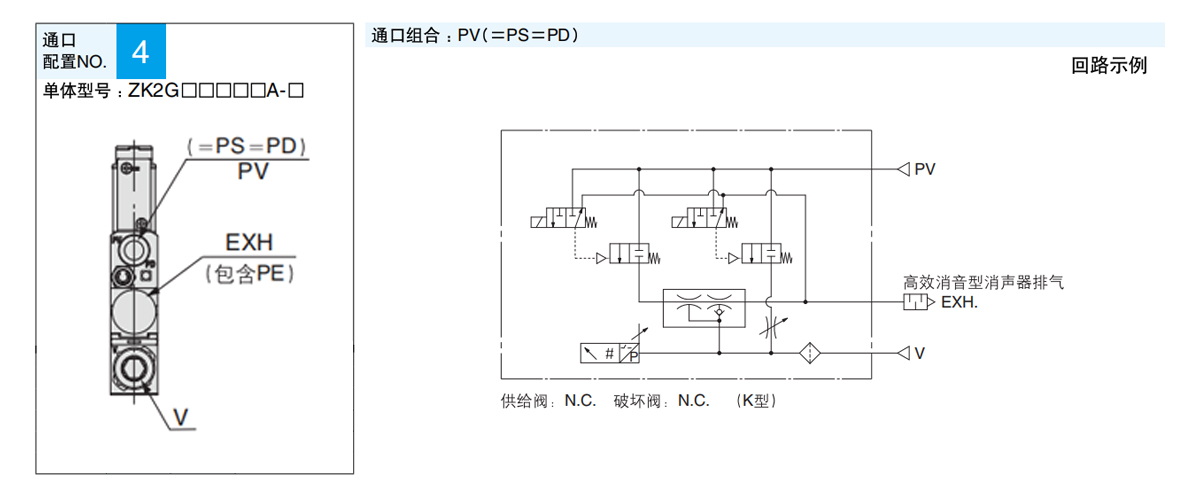

システム		真空発生器
主な種類		単体
排気方式		高消音サイレンサー排気
本仕様書の使用例、目的等	真空度	-
	排気	動作環境内の排出量
	破壊圧力	PV圧力と同じ
