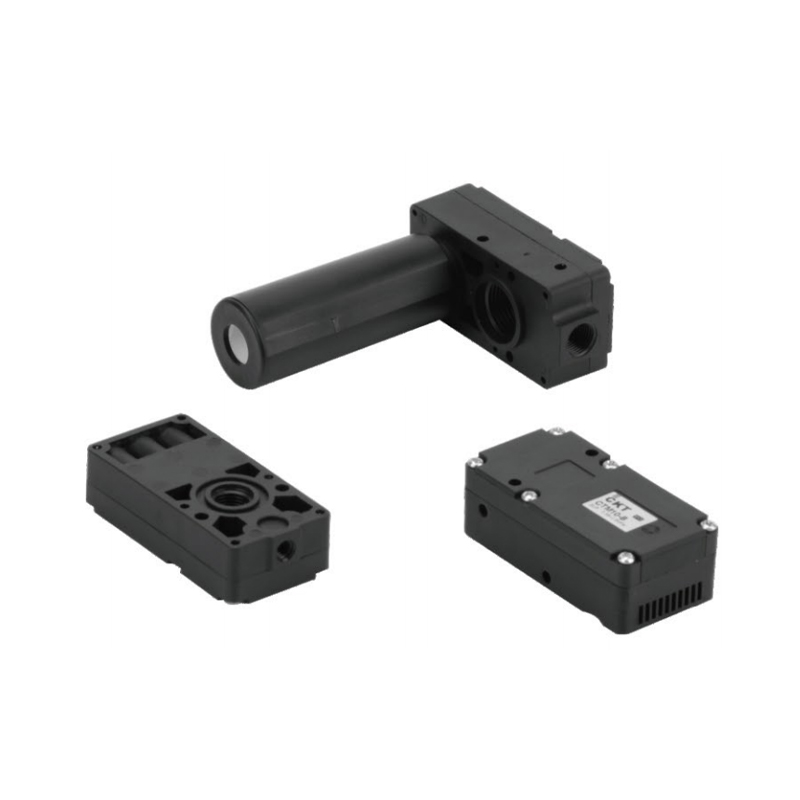

CTシリーズ MINI多段真空発生器
  • CTシリーズ MINI多段真空発生器
CTシリーズ 多段真空発生器

CTシリーズ MINI多段真空発生器

小型、軽量、設置が簡単。
2段ディフューザーを採用し、流量を節約し真空吸引力を高めます。
サイレンサー内蔵タイプとサイレンサー外付けタイプの2仕様をご用意しています。

メール: manager@cktworld.com
ダウンロード
前へ：前の記事はありません
次へ：次の記事はありません
  • パフォーマンスパラメータ
    モデル 空気供給圧力
    (MPa)     		最大。真空レベル
    (-kPa)     		最大。真空の流れ
    (L/分)     		空気消費量
    (L/分)     		騒音レベル
    (dB(A))     		推奨ホース径 (mm)
    空気供給(P) 真空(V)
    CTM05 0.45～0.6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    CTM 20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX 05 93 30-32 18-22 50-65 6 8
    CTX 10 52-63 31-40 55-68 6 10
    CTX 20 100-125 79-89 60-69 8 12
    CTX 30 180-185 128-137 60-69 10 12

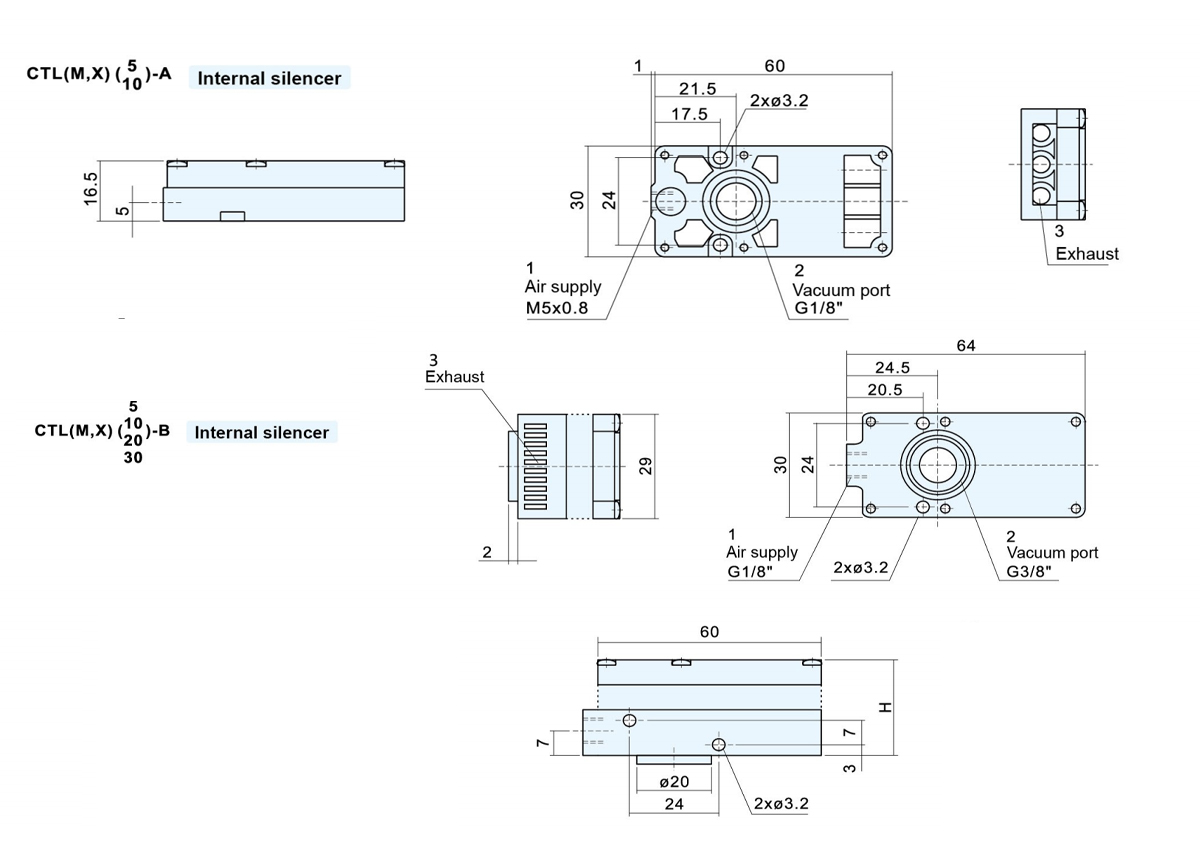

  • モデル H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

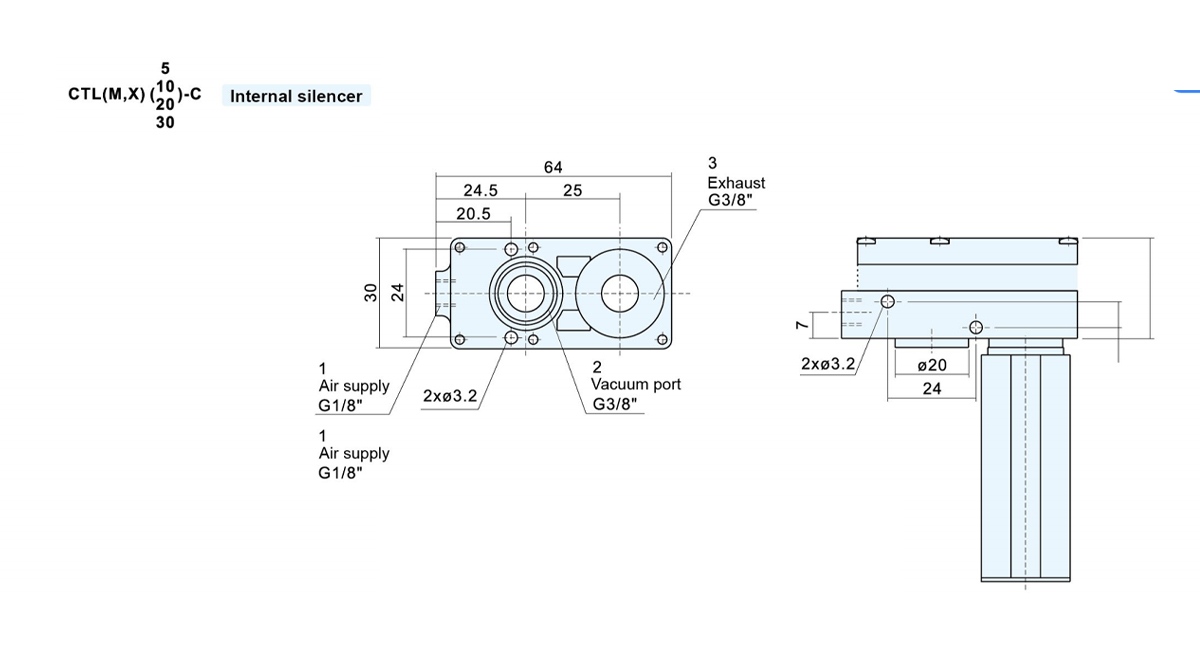

    モデル H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    モデル 数量
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3

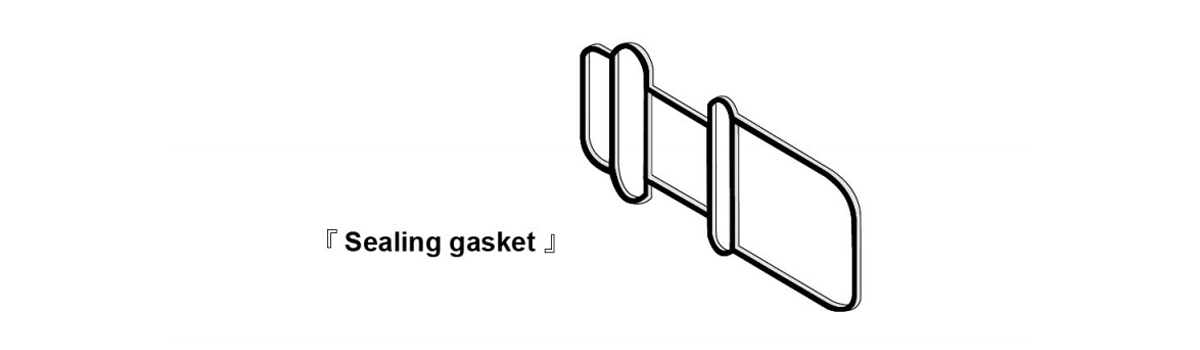

    材質 モデル
    NBR CT-S1
    フッ素ゴム CT-S1-V
    EPDM CT-S1-E

    モデル 数量
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    材質 モデル
    NBR CT-S2
    フッ素ゴム CT-S2-V
    EPDM CT-S2-E

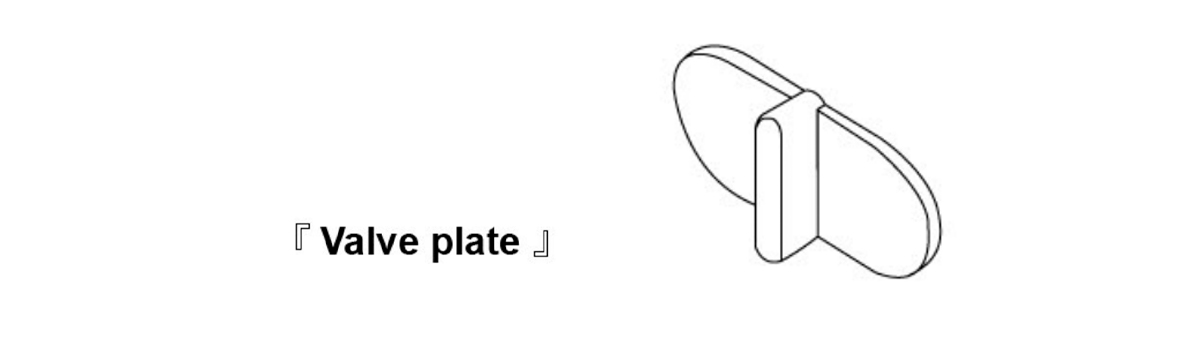

    キットには、シーリング ガスケット、シーリング バルブ プレート、および金属フィルター プレートが含まれています。
    モデル NBR フッ素ゴム EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

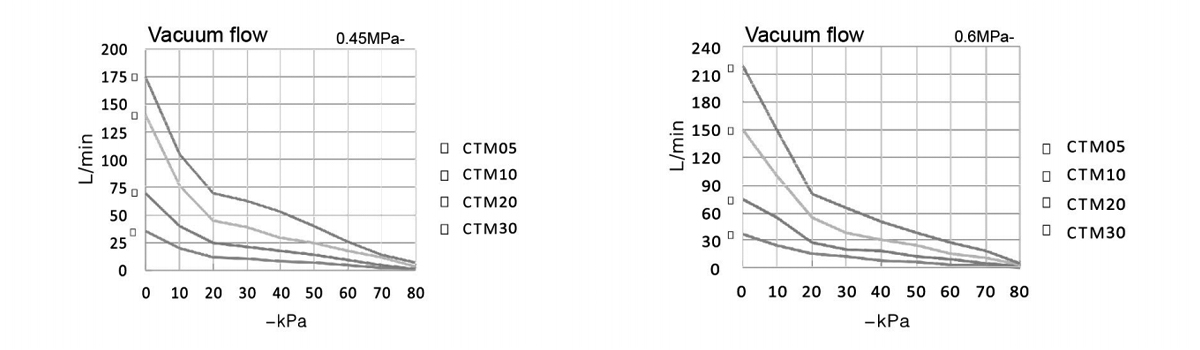

    CTM シリーズのさまざまな真空レベル (-kPa) での真空流量 (L/分)
    モデル 空気
    供給圧力
    (MPa)     		空気
    消費
    (L/分)     		0 10 20 30 40 50 60 70 80 最大。
    真空度
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    CTM20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    CTM20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

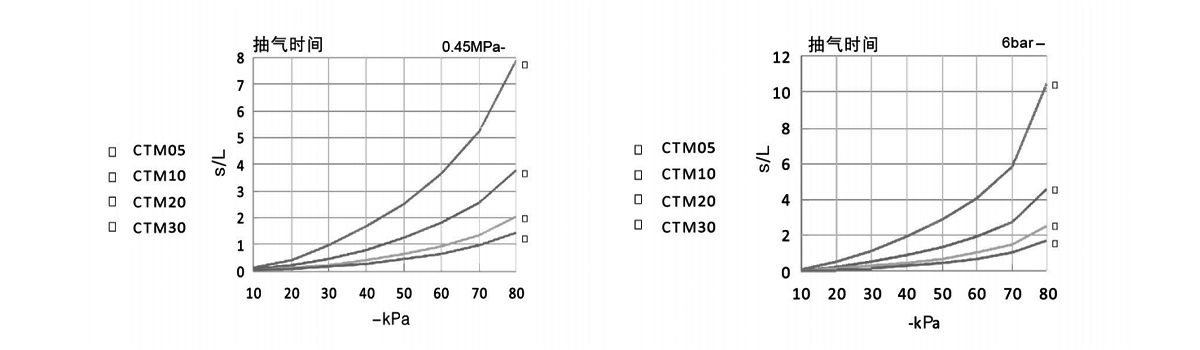

    CTMシリーズ 異なる真空レベル(-kPa)に達するまでの排気時間(s/L)
    モデル 空気   Supply
    圧力
    (MPa)     		空気
    消費
    (L/分)     		10 20 30 40 50 60 70 80 最大。
    真空レベル
    (-kPa)
    CTM05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    CTM10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    CTM20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    CTM30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    CTM05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    CTM10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    CTM20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    CTM30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

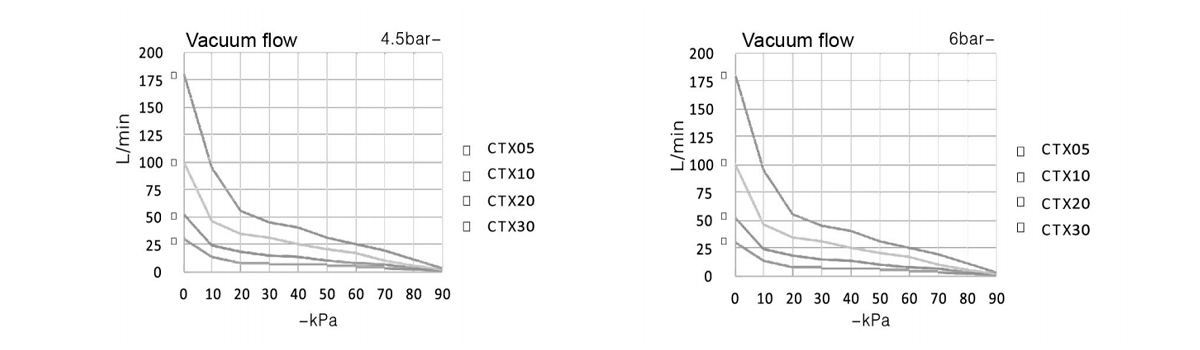

    CTXシリーズ 真空度別(-kPa)での真空流量(L/分)
    モデル 空気   Supply
    圧力
    (MPa)     		空気
    消費
    (L/分)     		0 10 20 30 40 50 60 70 80 90 最大。
    真空レベル
    (-kPa)
    CTX05 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX05 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

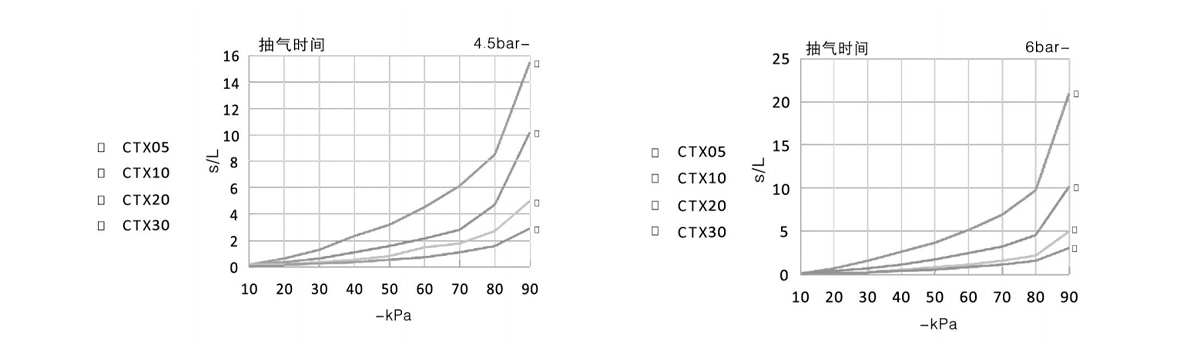

    CTXシリーズ 異なる真空レベル(-kPa)に達するまでの排気時間(s/L)
    モデル 空気 Supply
    圧力
    (MPa)     		空気
    消費
    (L/分)     		10 20 30 40 50 60 70 80 90 最大。
    真空レベル
    (-kPa)
    CTX05 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX05 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
