CU/CUKシリーズ フリーマウントシリンダ
  • CU/CUKシリーズ フリーマウントシリンダ
フリーマウントシリンダー

CU/CUKシリーズ フリーマウントシリンダ

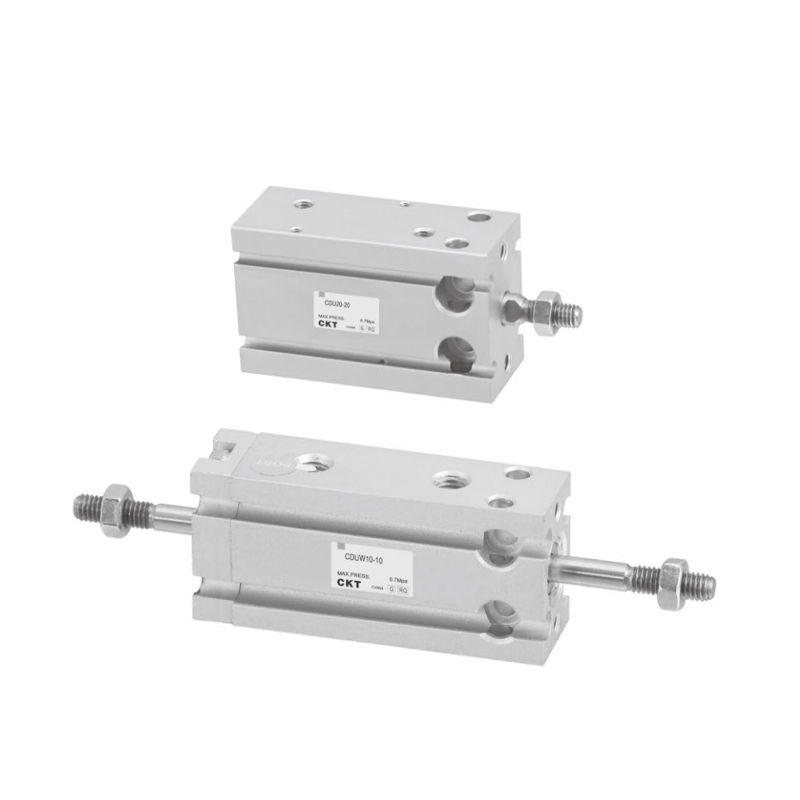

フリーマウントシリンダCU/CUKシリーズは、構造の最適化により柔軟性の高い機械的一体化を実現したモジュール式フリーマウントシリンダです。その設計は、設置プロセスの簡素化と複数の作業条件への適応に重点を置いており、動的な負荷シナリオでの高精度のモーション制御要件に適しています。

コア機能
▸ 構造的自由度: 本体は多軸固定インターフェースを提供し、非標準の取り付け姿勢をサポートし、アダプターコンポーネントを排除します。

▸ 軽量かつコンパクトな構造: 低慣性ボディ設計により、システム負荷が大幅に軽減され、スペース利用が最適化されます。

▸ 複数の仕様オプション: 幅広いシリンダ直径とストロークの組み合わせをカバーし、異なる負荷と変位のシナリオに適応します。

▸ 安定性の高いガイド: 一体型精密研磨ピストンロッドガイド構造により、オイルフリーでの長期安定作動を実現。

▸ 内蔵センサーシステム: 磁気結合スイッチの組み込みパッケージ設計により、外部干渉のリスクが排除され、位置決めフィードバックが統合されます。

メール: manager@cktworld.com
ダウンロード
前へ：小型自在取付シリンダ CUJBシリーズ
次へ：次の記事はありません

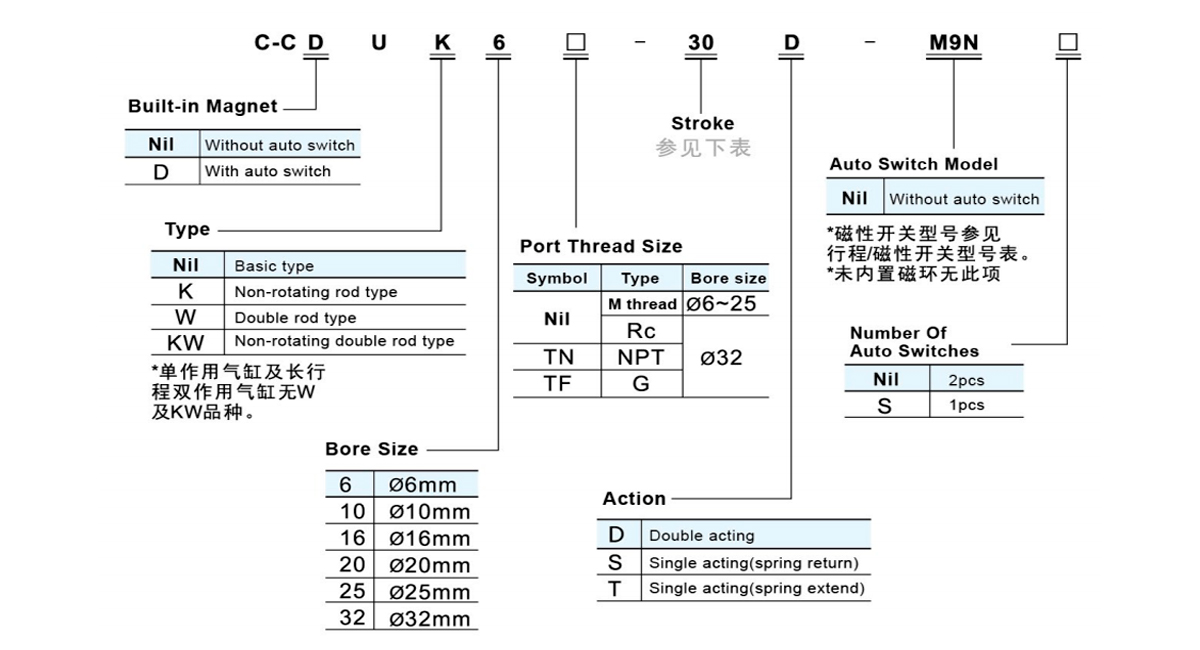

  • ボアサイズ(mm) 6 10 16 20 25 32
    流体 空気
    アクション 複動形
    単動：スプリング戻り・伸び
    最高使用圧力 0.7MPa
    分。
    動作中
    圧力
    (MPa)     		ダブル
    演技     		単極 0.12 0.06 0.05
    ダブル rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    両ロッド回り止め形 0.18 0.13 0.11
    シングル
    演技     		標準 0.2 0.15 0.13
    回転しないロッド 0.23 0.18 0.16
    周囲温度と流体温度 オートスイッチ付：-10～60℃、オートスイッチなし：-10～70℃
    クッション 両端ゴムバンパー
    ピストン速度 50～500mm/s
    ストローク長さ許容差(mm) 1
    潤滑 不要
    取り付け フリーマウント（複数の取り付けスロット）
    ロッド非回転精度 ±0.8° ±0.5°
    ポートサイズ M5×0.8 45665
    ※注油が必要な場合はタービン油No.1 ISOVG32をご使用ください。

  • ストロークオートスイッチモデル
    ボア
    サイズ
    (mm)     		標準ストローク(mm) ロングストローク
    (複動)
    *自動スイッチモデル
    (ダイレクトマウント)
    複動式 単動式
    6 5、10、15、
    20、25、30     		5、10、15 40 。            50 。         60 M9N
    M9B
    M9P
    10
    16
    20 5、10、15、20,
    25、30、40、50     		60,70
    80,90
    100
    25
    32
    ワイヤ長さの刻印: 刻印なし - 0.5 m、L - 3 m、Z - 5 m 例: M9N、M9NL

  • 次元

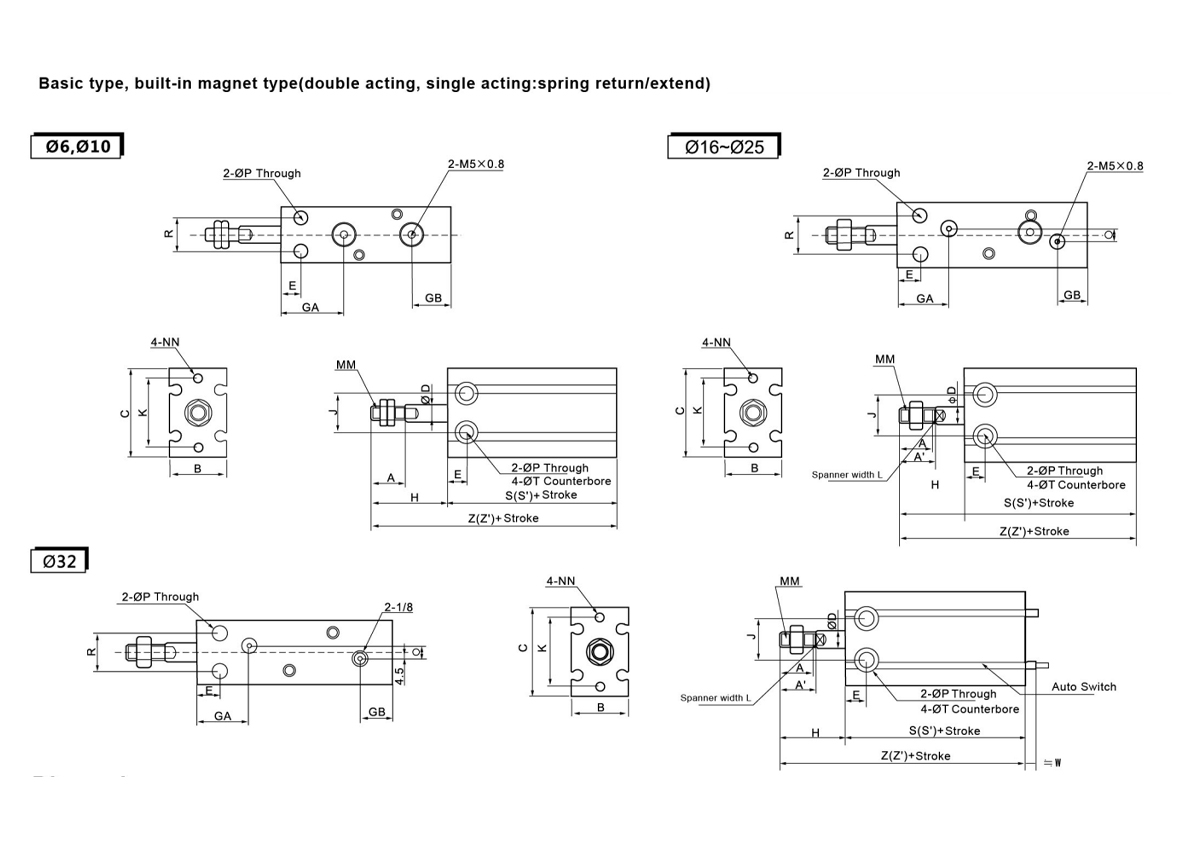

    モデル A あ' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    ディープ5     		3.2 - 7 6ディープ4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5深5 3.2 - 9 6ディープ5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7深6 4.5 4 12 7.6ディープ6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8深8 5.5 9 16 9.3ディープ8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8深8 5.5 9 20 9.3深い9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0深9 6.6 13.5 24 11ディープ11.5
    複動寸法
    モデル H 基本タイプ 内蔵磁石
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    単動(スプリングリターン)寸法図
    モデル H 基本タイプ 内蔵磁石
    S Z W S' Z'
    5位 10位 15日 5位 10位 15日 5位 10位 15日 5位 10位 15日
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    単動(バネ伸び)寸法
    モデル H 基本タイプ 内蔵磁石
    S Z W S' Z'
    5位 10位 15日 5位 10位 15日 5位 10位 15日 5位 10位 15日 5位 10位 15日
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

    次元

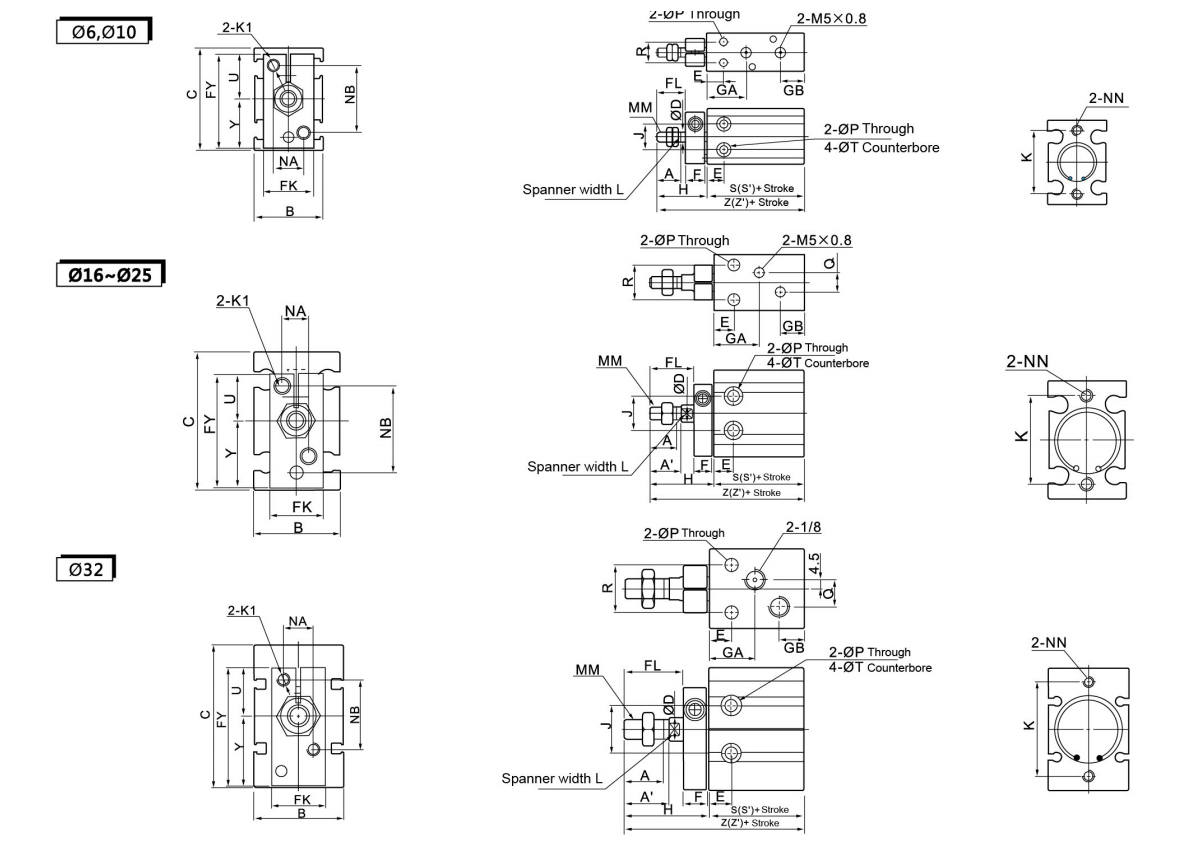

    モデル A あ' B C ØD E F フロリダ州 FK 年度 GA GB H J K L MM NA 注意 NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5深5 3.4 - 7 6ディープ4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5深5 3.4 - 9 6ディープ5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7深6 4.5 4 12 7.6ディープ6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8深8 5.5 9 16 9.3ディープ8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8深8 5.5 9 20 9.3深い9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0深9 6.6 13.5 24 11ディープ11.5 21 30.5 M5
    複動寸法
    モデル H 自動なし
    スイッチ     		内蔵
    マグネットスイッチ
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    単動(スプリングリターン)寸法図
    モデル H オートスイッチなし 内蔵磁石 Switch
    S Z W S Z'
    5位 10位 15日 5位 10位 15日 5位 10位 15日 5位 10位 15日
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    単動(バネ伸び)寸法
    モデル H ØT U Y 自動なし Switch 内蔵磁石 Switch
    S Z W S' Z'
    5位 10位 15日 5位 10位 15日 5位 10位 15日 5位 10位 15日 5位 10位 15日
    C-C□ UK6-□T 23 28 33 6ディープ4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6ディープ5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6ディープ6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5ディープ8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5ディープ9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11ディープ11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129

関連製品
