1. 軽い逆転回転、優れた手触り、正確な位置決め。
2. 有効流路面積が大きく、圧力損失が小さい。
3. 2 つの取り付けタイプが利用可能です: パネルと底面、取り付けナットによるパネル取り付け。
| 標準仕様 | ||||||
| モデル | 4HV2□□ -06(L) | 4HV2□□ -08(L) | 4HV3□□ -08(L) | 4HV3□□ -10(大) | 4HV4□□ -15(大) | 4HV4□□ -20(大) |
| 流体 | 空気（40μmフィルターエレメントで濾過） | |||||
| アクション | 手動制御直動形 | |||||
| 接続口径 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| 有効断面積 | 14.0mm² (Cv=0.78) | 16.0mm² (Cv=0.89) | 30.0mm² (Cv=1.67) | 33.0mm² (Cv=1.83) | 88.0mm² (Cv=4.89) | 95.0mm² (Cv=5.27) |
| ポジション | 4ポート2位置、4ポート3位置 | |||||
| 潤滑 | 不要 | |||||
| 使用圧力範囲 | 0～1.0MPa(0～145psi) | |||||
| 耐圧力 | 1.5MPa(215psi) | |||||
| 動作温度 | -20～70℃ | |||||
| 動作角度 | 90°(4ポート3ポジションの場合は45°) | |||||

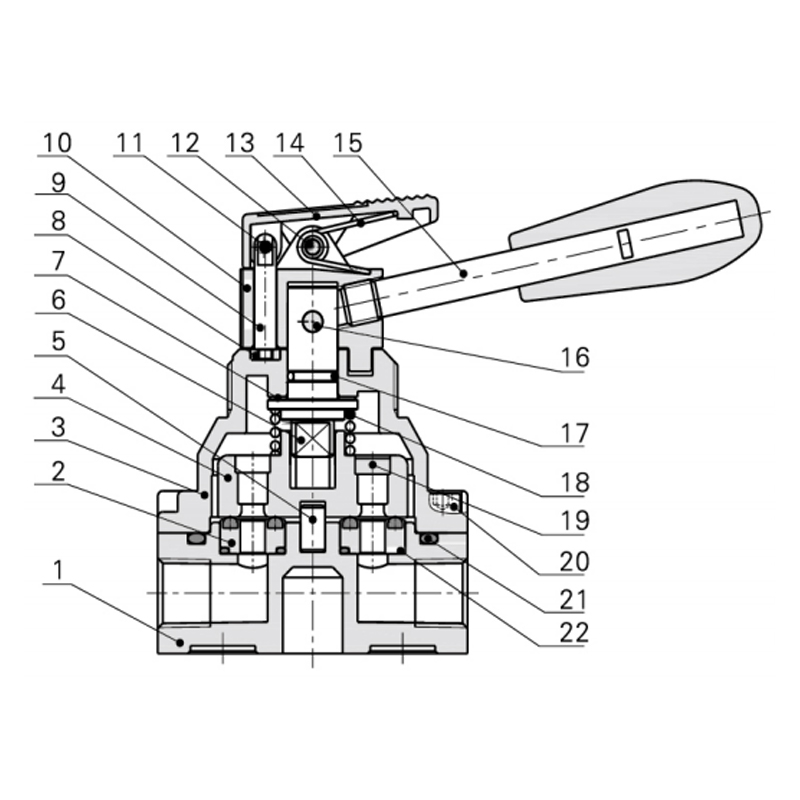

| アイテム | モデル | アイテム | モデル |
| 1 | 本体 | 12 | ピン 1 |
| 2 | シールベース | 13 | 表紙 |
| 3 | バルブカバー | 14 | 春 |
| 4 | バルブプラグ | 15 | ハンドル |
| 5 | コラムピン | 16 | ピン 2 |
| 6 | シャフト | 17 | シャフト O Ring |
| 7 | ワッシャー | 18 | 春 |
| 8 | 固定プレート | 19 | 鉄板 |
| 9 | ロックピン | 20 | 固定ネジ |
| 10 | バルブキャップ | 21 | 本体 O-ring |
| 11 | 春 Pin | 22 | シールベース O-ring |

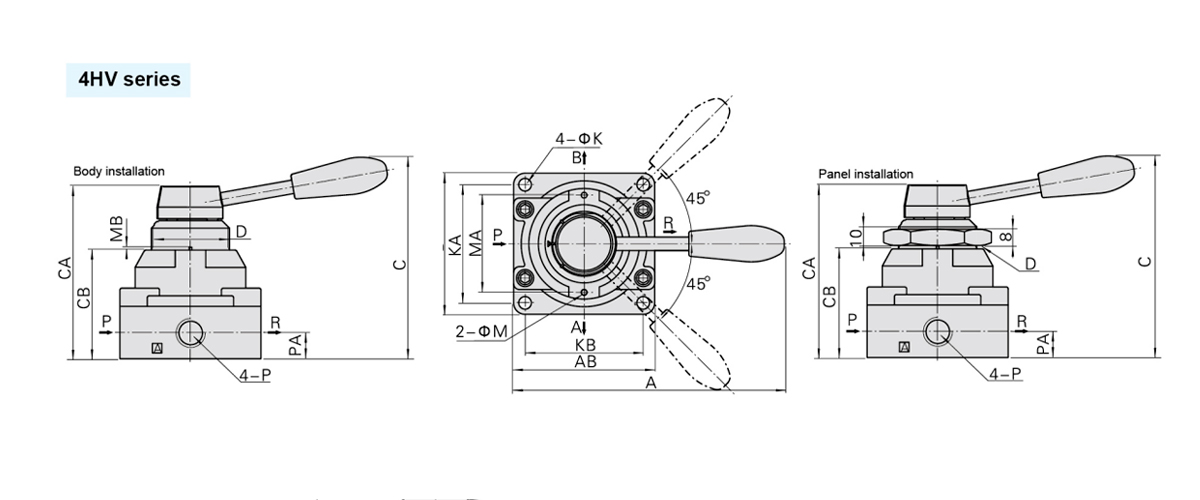

| モデル /Symbol | A | AB | B | C | カリフォルニア州 | CB | D | K | か | KB | M | マ | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |

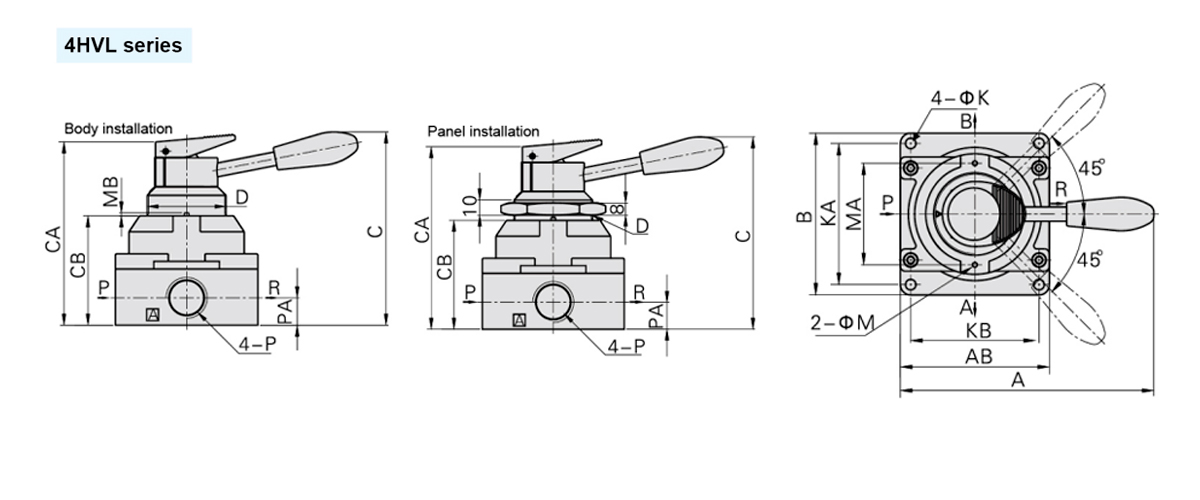

| モデル/Symbol | A | AB | B | C | カリフォルニア州 | CB | D | K | か | KB | M | マ | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |
