1. オイル滴下構造はギャップシール形式を採用しており、オイル供給調整はより安定して信頼性があります。
2. 給油量調整リングは一回転のみであり、給油量は基本的に直線的に分布します。給油量は目盛環の位置によりおおよその目安が算出できますので、目安としてご使用ください。
3.特殊なオイル滴下ノズル構造により、オイル滴下口に負圧が発生し、ミスト流量が少ない。
4.ガスを止めずに給油でき、オイルカップの容量が大きい。
5. 固定ブラケットを使用して取り付けることができます。
| モデル | GL200-06 | GL200-08 | GL300-08 | GL300-10 | GL300-15 | GL400-10 | GL400-15 | GL600-20 | GL600-25 |
| 作動媒体 | 空気 | ||||||||
| パイプ径 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 | PT3/4 | PT1 |
| 使用圧力範囲 | 0.05～0.9Mpa(7～130Psi) | ||||||||
| 耐圧保証 | 1.5Mpa(215Psi) | ||||||||
| 使用温度範囲 | -20～70℃ | ||||||||
| オイルカップ容量 | ISO VG32相当オイル | ||||||||
| 水フィルターカップ容量 | 25CC | 75CC | 160CC | 380CC | |||||
| 重量 | 130g | 360g | 670g | 1300g | |||||

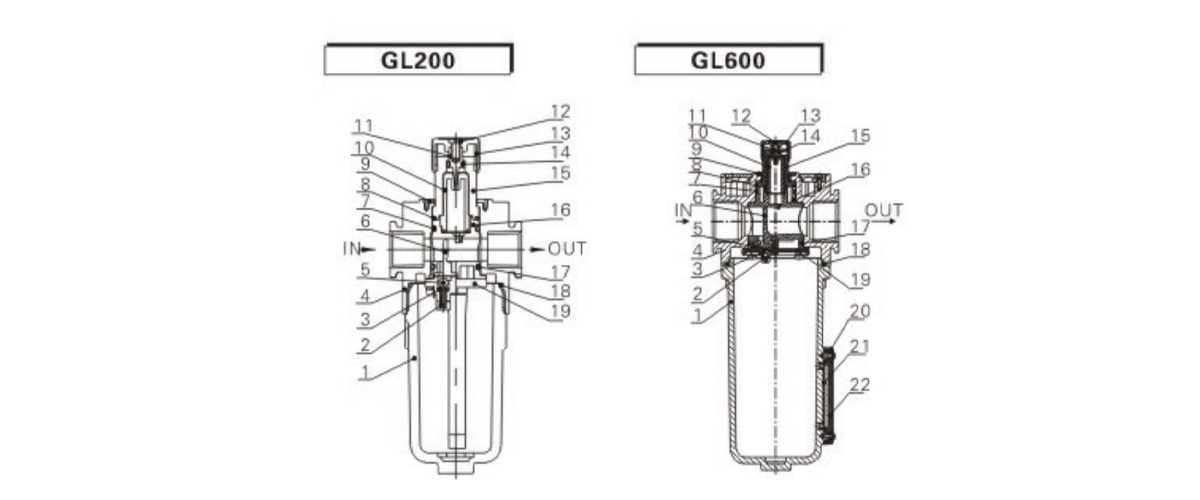

| 番号 | 名前 | 材質 | 番号 | 名前 | 材質 |
| 1 | オイルカップ | アルミニウム合金(GL600) パソコン(その他) | 12 | 止めねじ | 真鍮 |
| 2 | 春 | ステンレス鋼 | 13 | 調整リング | POM |
| 3 | Oリング | NBR | 14 | Oリング | NBR |
| 4 | オイラー | アルミニウム合金 | 15 | 調整用サイトグラス | パソコン |
| 5 | 鋼球 | ステンレス鋼 | 16 | インジェクター本体 | Pa66 |
| 6 | 仕切り板 | PU | 17 | Oリング | NBR |
| 7 | Oリング | NBR | 18 | Oリング | NBR |
| 8 | Oリング | NBR | 19 | インジェクターボトムカバー | POM |
| 9 | ダイヤル | POM | 20 | 液面計保護カバー | SパソコンC |
| 10 | 点滴チューブ | パソコン | 21 | 液面計漏れ防止ガスケット | フッ素ゴム |
| 11 | オイル注入ニードル | 真鍮 | 22 | 液面計内カバー | パソコン |

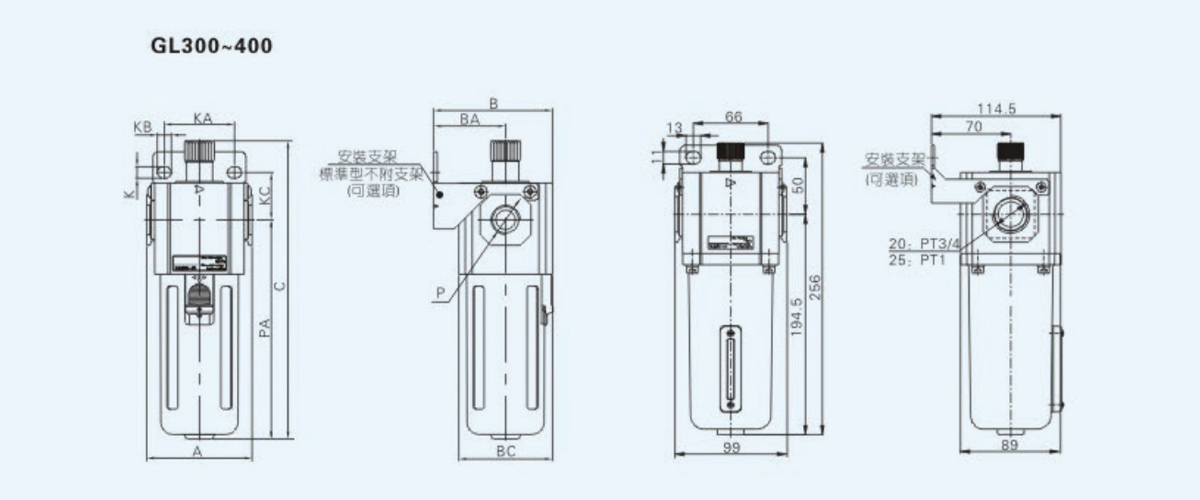

| 型式・記号 | A | B | BA | 紀元前 | C | K | か | KB | KC | P | PA |
| GL300-08 | 60 | 68 | 41 | 53.5 | 169 | 6.5 | 40 | 8 | 27 | PT1/4 | 125 |
| GL300-10 | 60 | 68 | 41 | 53.5 | 169 | 6.5 | 40 | 8 | 27 | PT3/8 | 125 |
| GL300-15 | 60 | 68 | 41 | 53.5 | 169 | 6.5 | 40 | 8 | 27 | PT1/2 | 125 |
| GL400-10 | 80 | 85.5 | 50 | 71 | 190 | 8.5 | 55 | 11 | 33.5 | PT3/8 | 142 |
| GL400-15 | 80 | 85.5 | 50 | 71 | 190 | 8.5 | 55 | 11 | 33.5 | PT1/2 | 142 |
