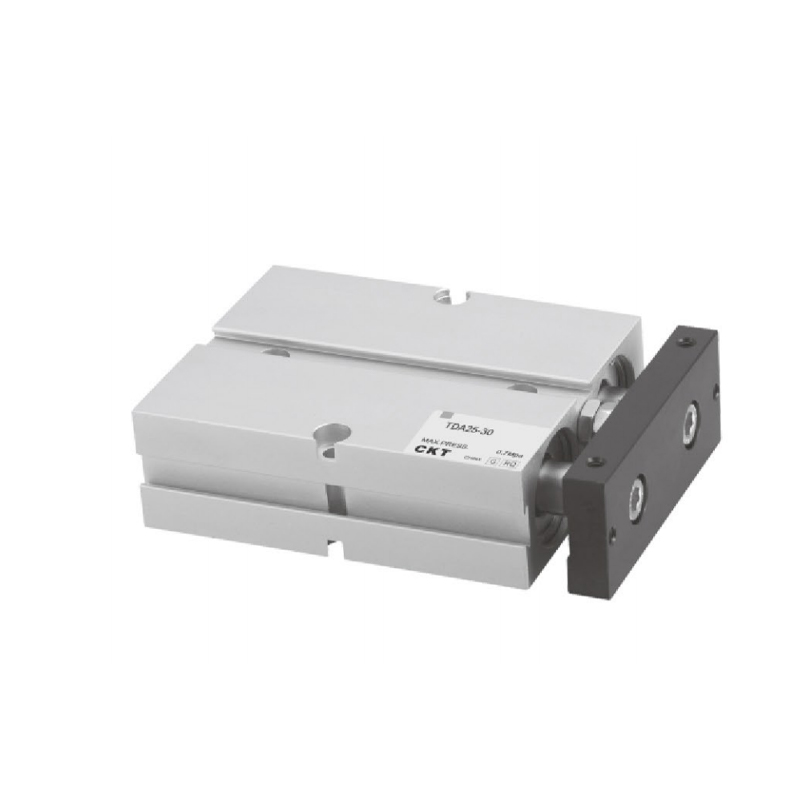

1. 埋め込み本体は固定して設置され、設置スペースを節約します。
2. 一定の耐屈曲性と耐ねじれ性を備え、一定の横荷重に耐えることができます。
3. 固定プレートの 3 つの側面に取り付け穴があり、複数の位置でのロードを容易にします。
4. ボディの前端にある衝突防止パッドは、シリンダーのストロークを調整し、衝撃を和らげることができます。
5. このシリーズのシリンダは磁石式が標準となっており、磁石式以外のオプションはございません。

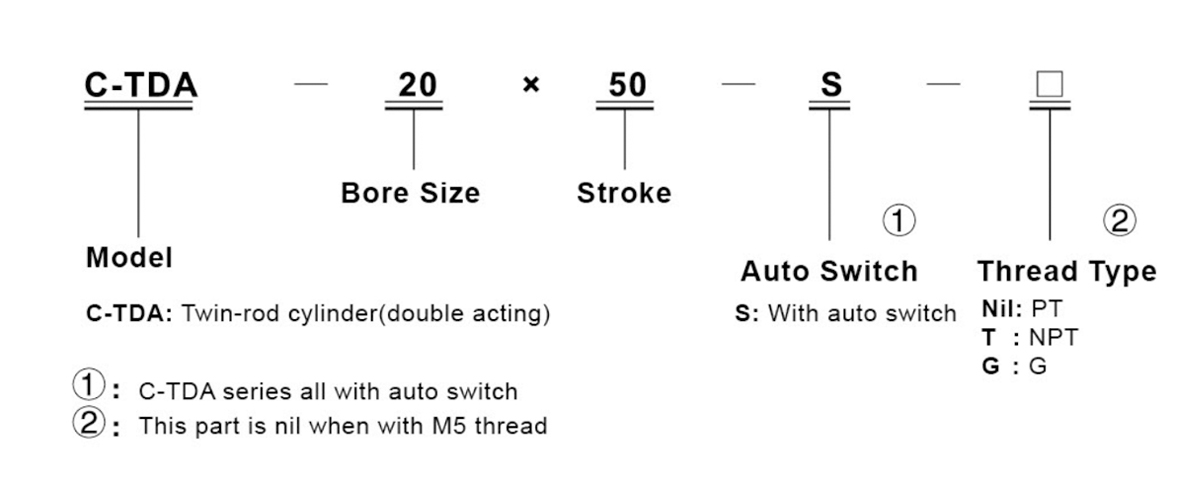

| 仕様 | |||||
| チューブ内径(mm) | 10 | 16 | 20 | 25 | 32 |
| アクション | 複動形 | ||||
| 流体 | 空気 | ||||
| 使用圧力範囲 | 0.1～1.0MPa(14～145psi) | ||||
| 耐圧力 | 1.5MPa(215psi) | ||||
| 動作温度 (℃) | -20~70 | ||||
| 動作速度範囲 (mm/秒) | 30～500 | ||||
| ストローク調整可能 | -10~0 | ||||
| ストローク長さの許容差 | 1.00 | ||||
| クッション | バンパー | ||||
| 非回転公差 | ±0.4° | ±0.3° | |||
| 接続口径 | M5×0.8 | PT1/8 | |||
| ※不回転精度とは、シリンダを完全に縮めた状態でシリンダ固定板が回転できる角度を指します。 **配管接続にはNPTねじタイプとGねじタイプがあります。 また: C-TN シリーズ完全磁気。 | |||||

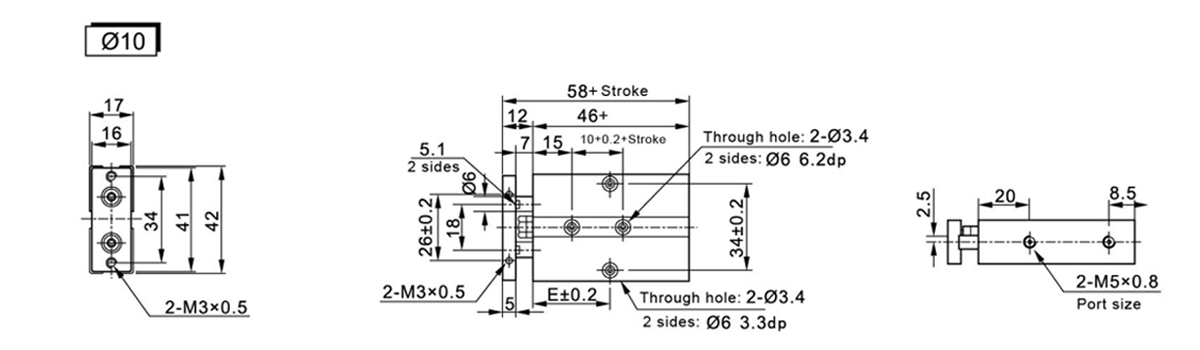

| 記号・ストローク | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| E | 30 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |

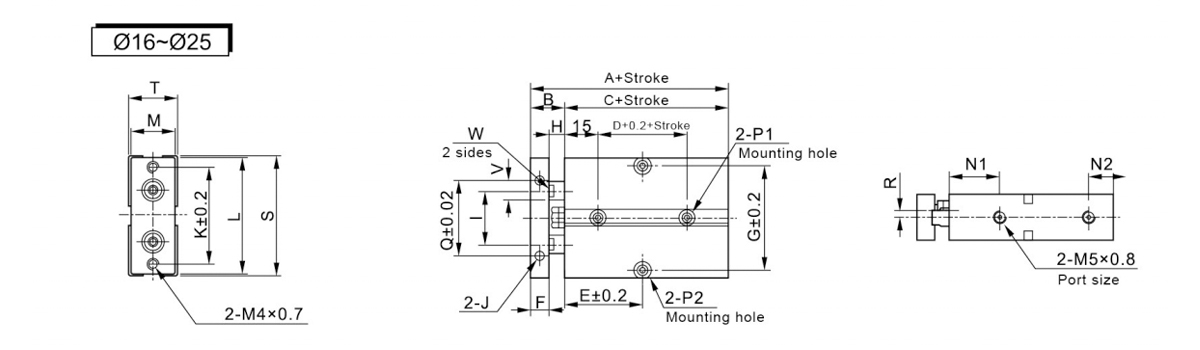

| 記号・ストローク | A | B | C | D | ストローク≦ | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 175 | 200 | F | ||||||||
| 16 | 68 | 15 | 53 | 20 | E | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 112.5 | 125 | 8 | ||||||||
| 20 | 78 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 112.5 | 125 | 10 | |||||||||
| 25 | 81 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 105 | 117.5 | 130 | 10 | |||||||||
| 記号・ストローク | G | H | 1 | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W | |||||||||||
| 16 | 47 | 7 | 24 | M4×0.7深さ5 | 47 | 53 | 20 | 22 | 11 | 両面:07.5 深さ7.2mm 通し穴Ø4.5 | 両面:08 深さ4.5mm 通し穴Φ4.5 | 34 | 3 | 54 | 21 | 8 | 6.1 | |||||||||||
| 20 | 55 | 10 | 28 | M4×0.7深さ5 | 55 | 61 | 24 | 25 | 12 | 両面:07.5 深さ7.2mm 通し穴Ø4.5 | 両面:08 深さ4.5mm 通し穴Ø4.5 | 44 | 3.5 | 62 | 25 | 10 | 8.1 | |||||||||||
| 25 | 66 | 9 | 34 | M4×0.7深さ5 | 66 | 72 | 29 | 27 | 12 | 両面:07.5 深さ7.2mm 通し穴Ø4.5 | 両面:08 深さ4.5mm 通し穴Φ4.5 | 56 | 6 | 73 | 30 | 12 | 10.1 | |||||||||||

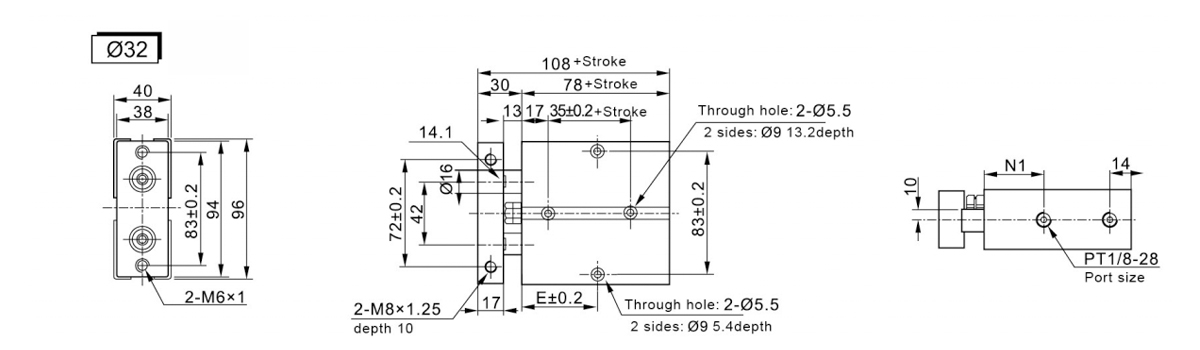

| 記号・ストローク | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 175 | 200 |
| E | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 | 127.5 | 140 |
| N1 | 35 | 40 | ||||||||||||
