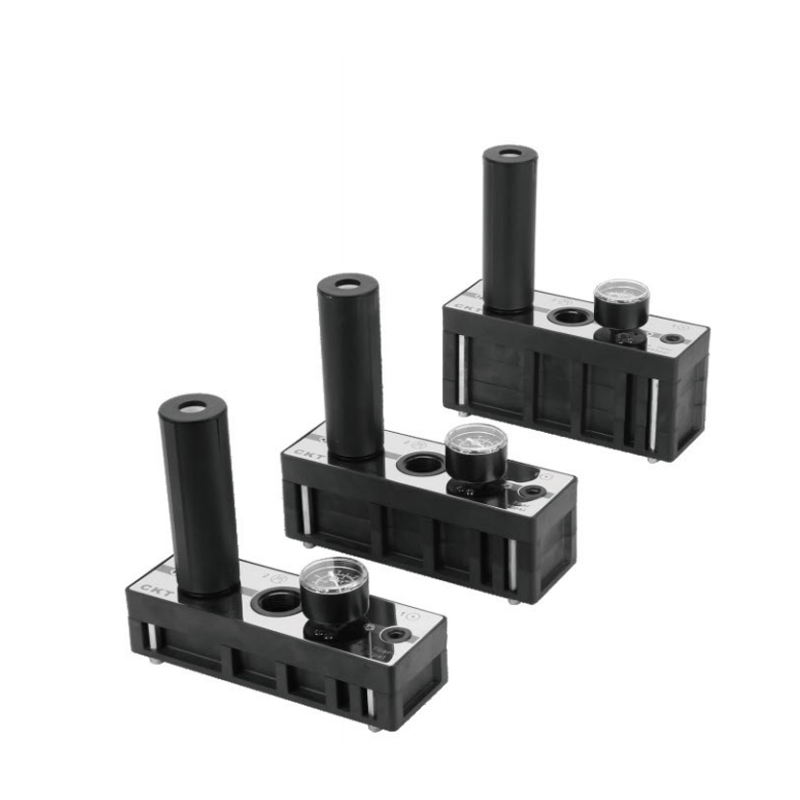

Cシリーズ多段真空発生器
多段真空発生器

Cシリーズ多段真空発生器

C シリーズ多段真空発生器は、圧縮空気を使用して特殊な流路構造設計により真空を駆動および生成するタイプの装置です。その中心原理は、高速空気流によって引き起こされる局所的な低圧効果であり、効率的でコンパクトな真空源を必要とし、従来の真空ポンプを必要としない産業オートメーションのシナリオに特に適しています。

階層型エネルギー変換アーキテクチャ:

このシリーズは単段発電機とは異なり、多段シリーズの精密流路設計を採用しています。圧縮空気は各チャンバー内で 1 つずつ膨張および加速し、漸進的なガス膨張効果とベンチュリ効果の重ね合わせにより、気流エネルギーのより完全かつ段階的な利用が達成され、それによって同じ空気供給条件下でより強力な真空吸引能力が得られます。

最適化された形状と流れ場の特性:

内部流路は、収束ノズル、混合チャンバー、徐々に拡大する拡散セクションなど、特にトポロジー的に最適化されています。この幾何学的構成により、空気流を効果的に誘導して高速ジェットを形成し、局所的な低圧ゾーンの形成の強度と安定性を最大化することができます。主要部品の特定の輪郭により、ガス分子の効率的な同伴と輸送が促進されます。

効率とガス消費量の重要なバランス:

多段階のエネルギー抽出機構が高効率の核となっています。単一のガス膨張プロセスを複数のエネルギーステップに分解することにより、圧縮空気消費量の単位当たりに生成できる真空度または排気速度が大幅に向上します。これにより、同じ真空性能を達成した場合、通常、全体のガス消費量が従来の単段発生器よりも良くなり、動作経済性の向上を反映しています。

信頼性の高い真空定常出力:

多段構造自体には、一定の緩衝効果と調整効果があります。負荷のわずかな変動やガス供給圧力のわずかな変化に直面した場合でも、出力真空レベルはより強力なロバスト性を示し、自動把握や吸着などのプロセスにおいてより安定した負圧保証を提供します。

コンパクトなトポロジーと負荷適応性:

複雑な内部構造にもかかわらず、パッケージ全体はコンパクトなままであり、スペースに制約のある機器レイアウトに簡単に統合できます。そのポンピング特性により、特に多孔質で不規則な表面を持つワークピースを処理する場合に、さまざまな漏れ率や急速な真空形成を必要とする負荷システムに適切に適応できます。
