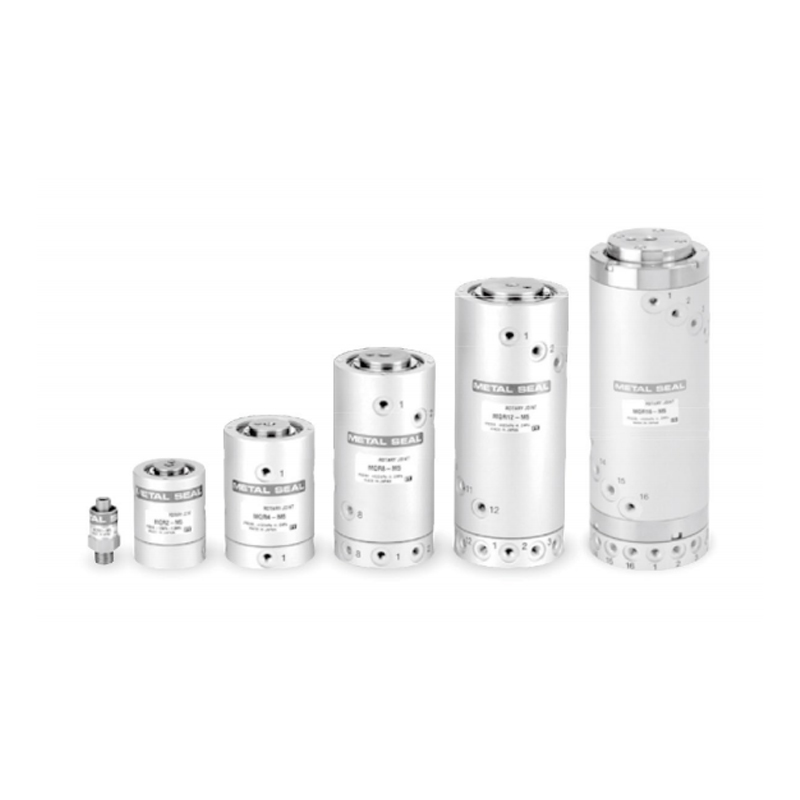

メタルシール方式。
回転機構・ロボットアームなどの回転・揺動部にエアを供給するために使用されます。

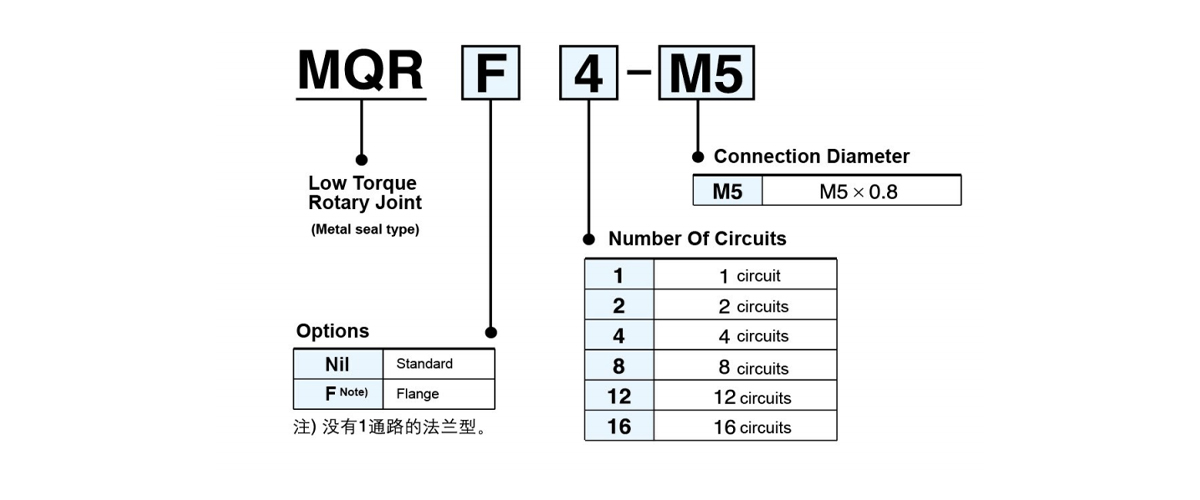

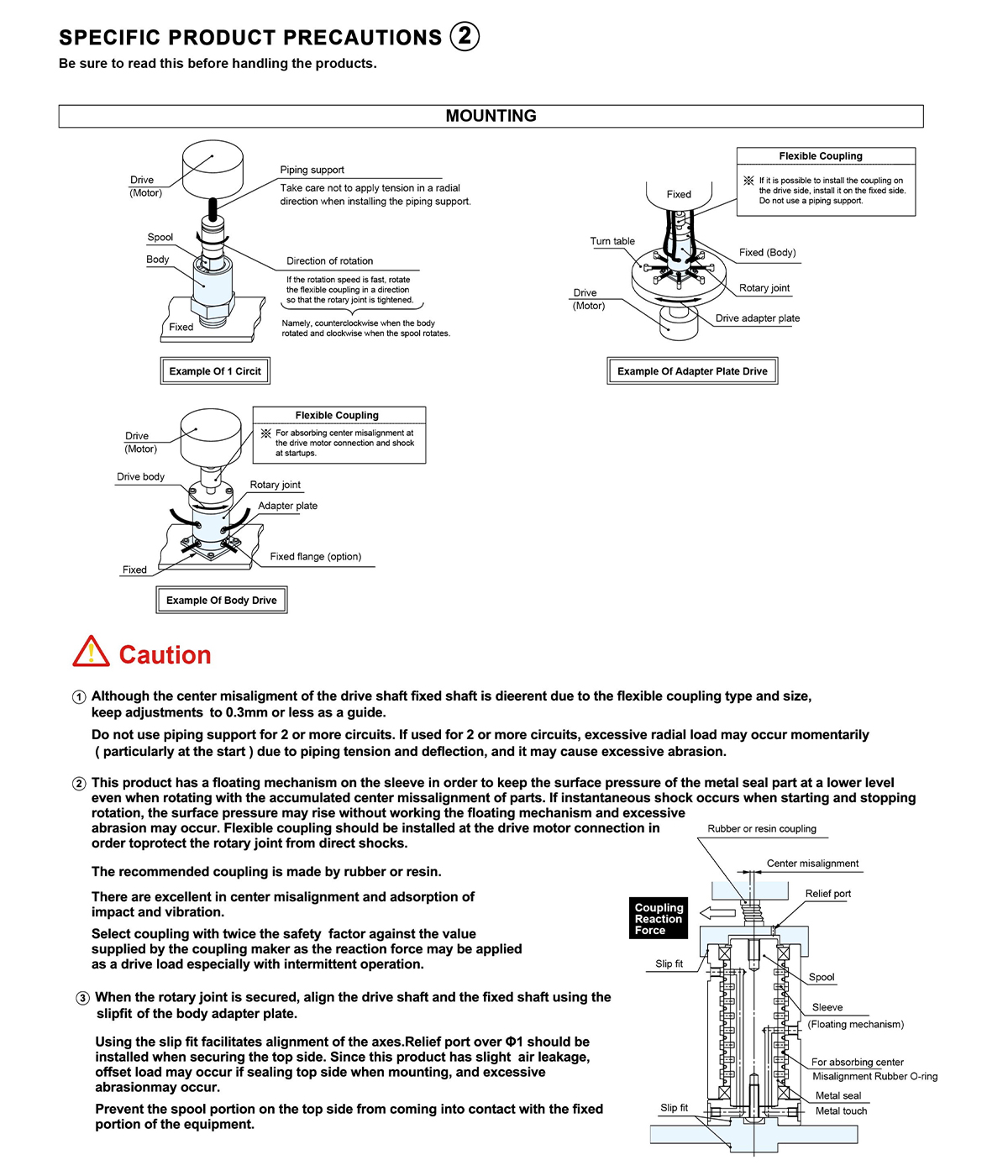

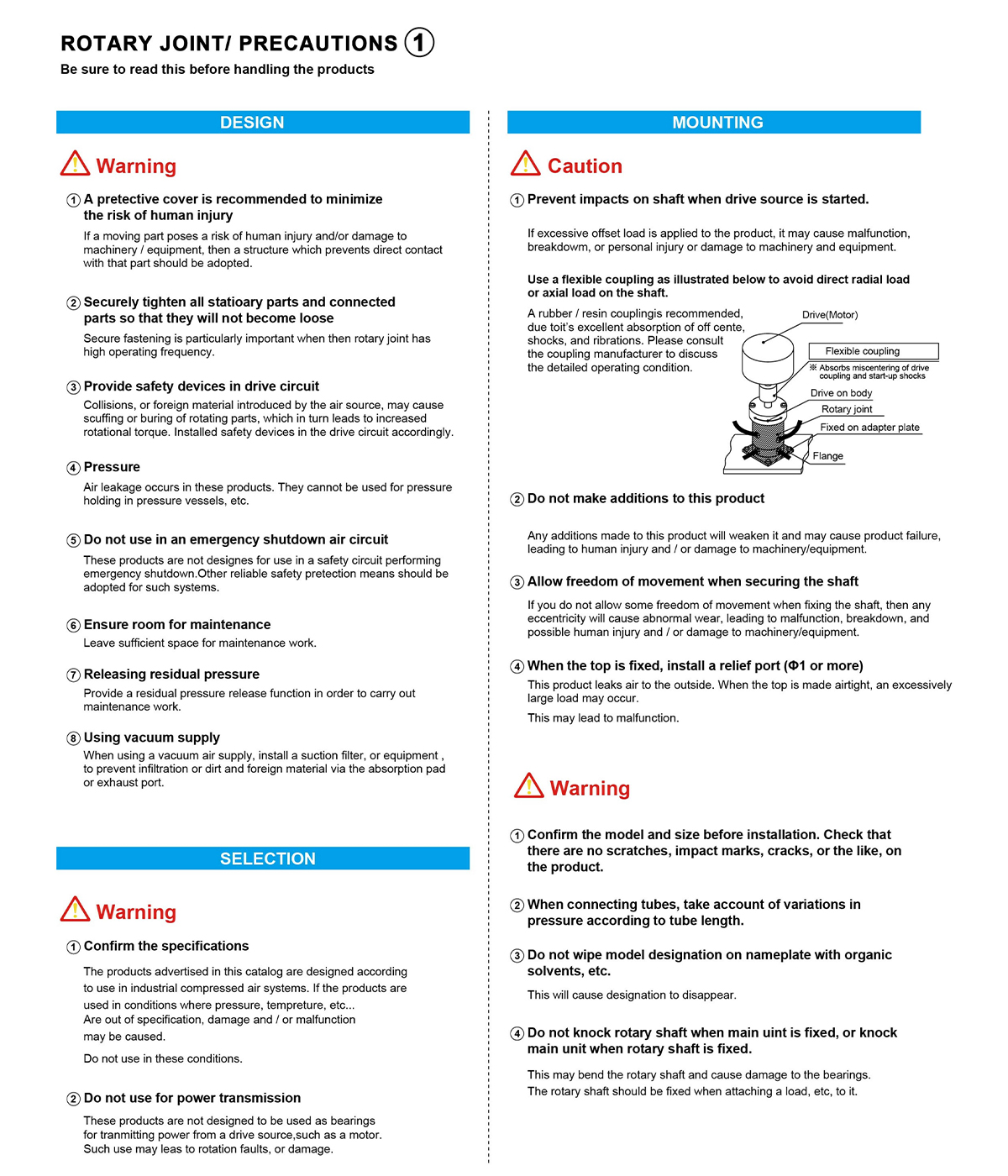

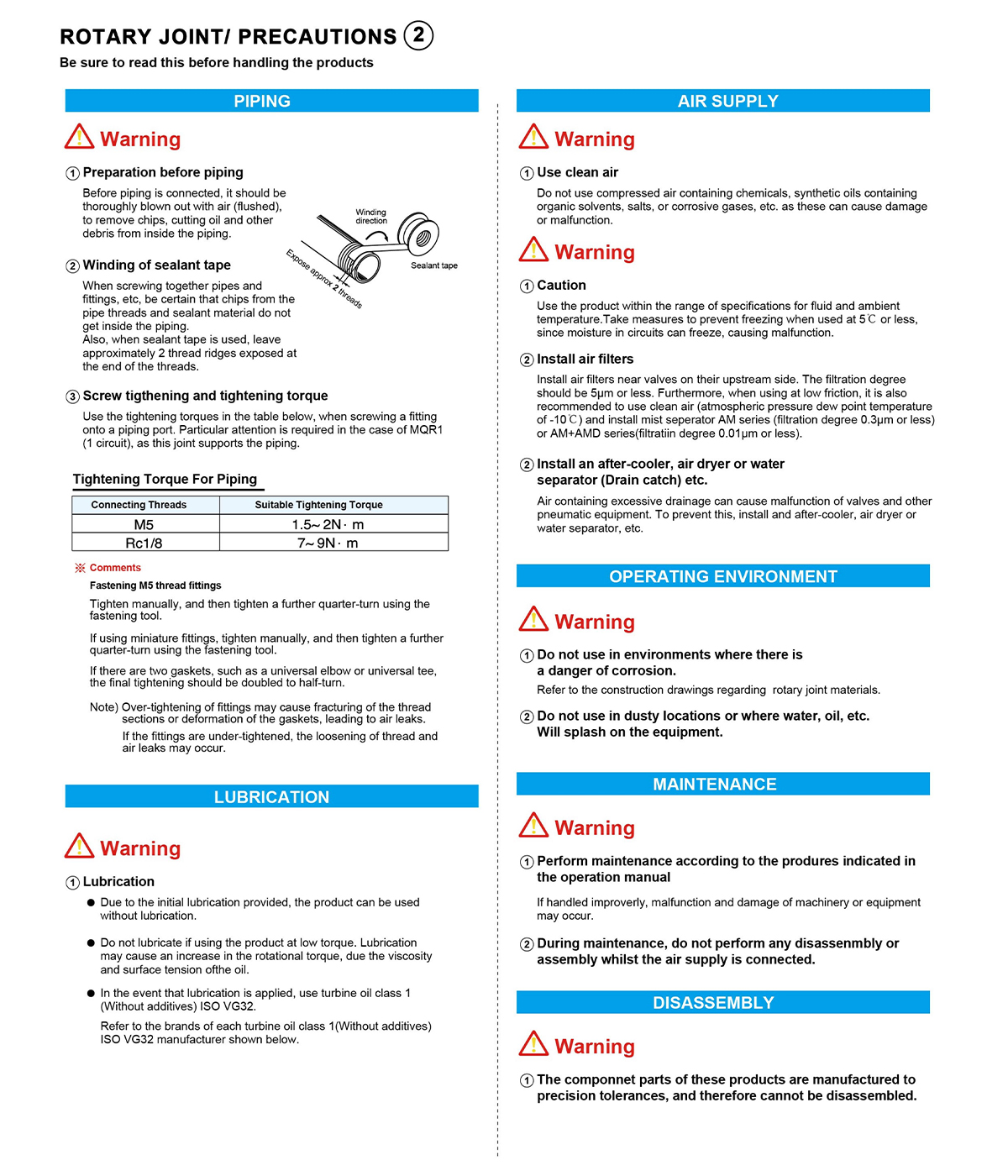

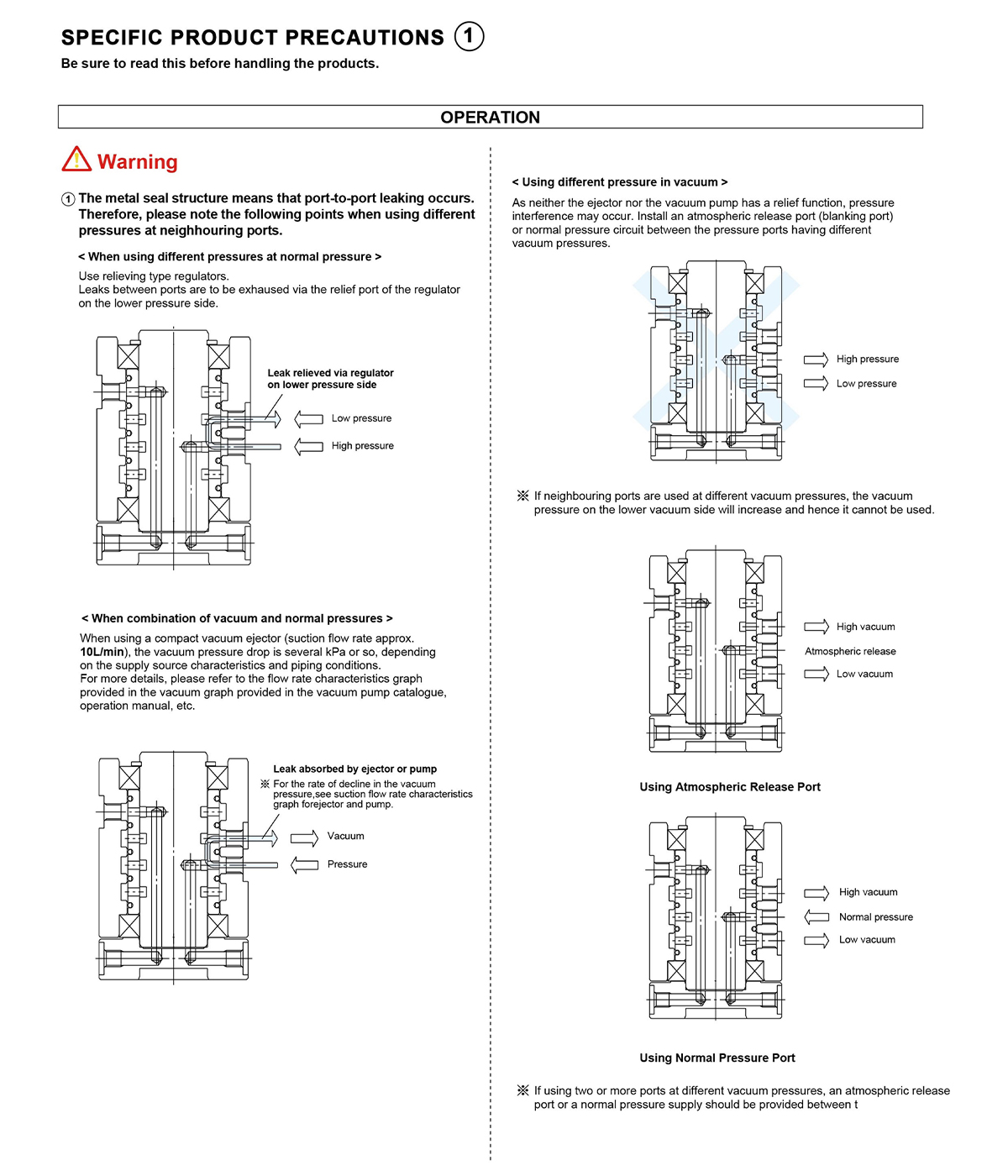

| モデル | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| 回路数（ポート数） | 1回路 | 2回路 | 4回路 | 8回路 | 12回路 | 16回路 | |
| 流体 | 空気・不活性ガス | ||||||
| シール構造 | メタルシール | ||||||
| ガイドの構造 | ベアリング対応 | ベアリング対応 at both ends | |||||
| ポートサイズ | 男性 R1/8 | M5×0.8 | |||||
| メス M5×0.8 | |||||||
| 流量 特徴 | C | 0.50[dm3/(s・bar)] | |||||
| b | 0.40 | ||||||
| 履歴書 | 0.17 | ||||||
| 潤滑 | 不要 | ||||||
| 最小動作圧力 | -100kPa | ||||||
| 最大動作圧力 | 1.0MPa | ||||||
| 注1） 周囲温度と動作時 流体 Temperature | -10～80℃ | ||||||
| 注)2 最大始動回転トルク | 0.003N・m以下 | 0.03N・m以下 | 0.05N・m以下 | 0.10N・m以下 | 0.20N・m以下 | 0.50N・m以下 | |
| 注5) 許容回転数に関する注記 | 3000min⁻¹(r.p.m.)以下注3) | 2000min⁻¹(r.p.m.)以下 | 1500min⁻¹(r.p.m.)以下 | 900min⁻¹(r.p.m.)以下 | 600min⁻¹(r.p.m.)以下 | 200min⁻¹(r.p.m.)以下 | |
| 注4) 許容ラジアル荷重 (許容カップリング軸反力) | 1N以下 | 15以下 | 30N以下 | 40N以下 | 50N以下 | ||
| 許容アキシアル荷重 | |||||||
| 重量 | 0.025kg | 0.16kg | 0.39kg | 0.76kg | 1.26kg | 2.80kg | |
| 注 1) 温度 80℃ には回転中の温度上昇が含まれます。 注2）起動トルクは供給圧力や不使用によっても変化しません（最大起動回転トルク以内）。 ただし、回転数によって変化します。 注3)600min-1(rpm)以上で使用する場合は、ジョイントを締め付ける方向に回転させてください。 注4) 偏心、衝撃、振動の吸収に優れているため、ゴム/樹脂カップリングを推奨します。 注 5)min-1、1 分間あたりの回転数。 | |||||||

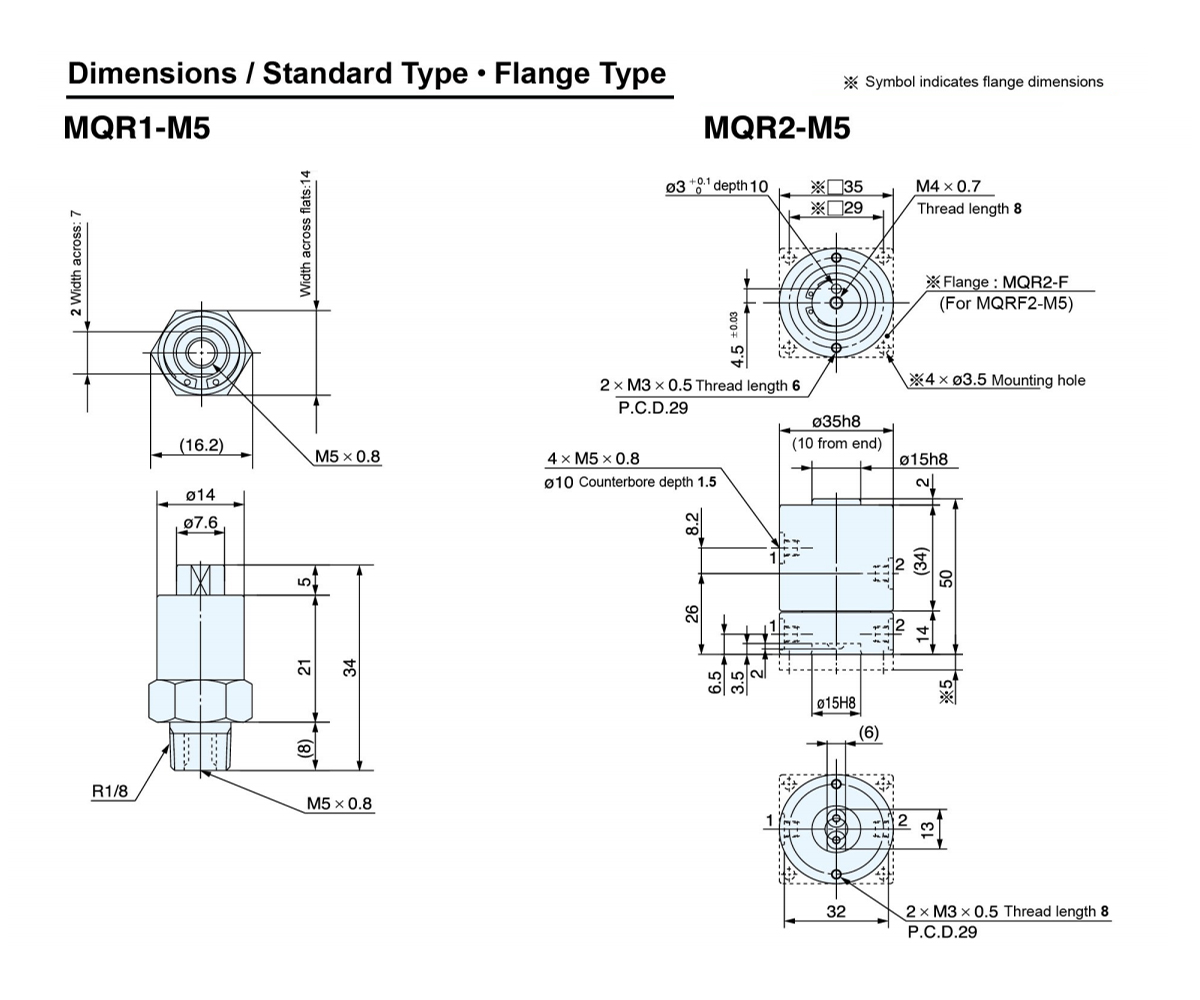

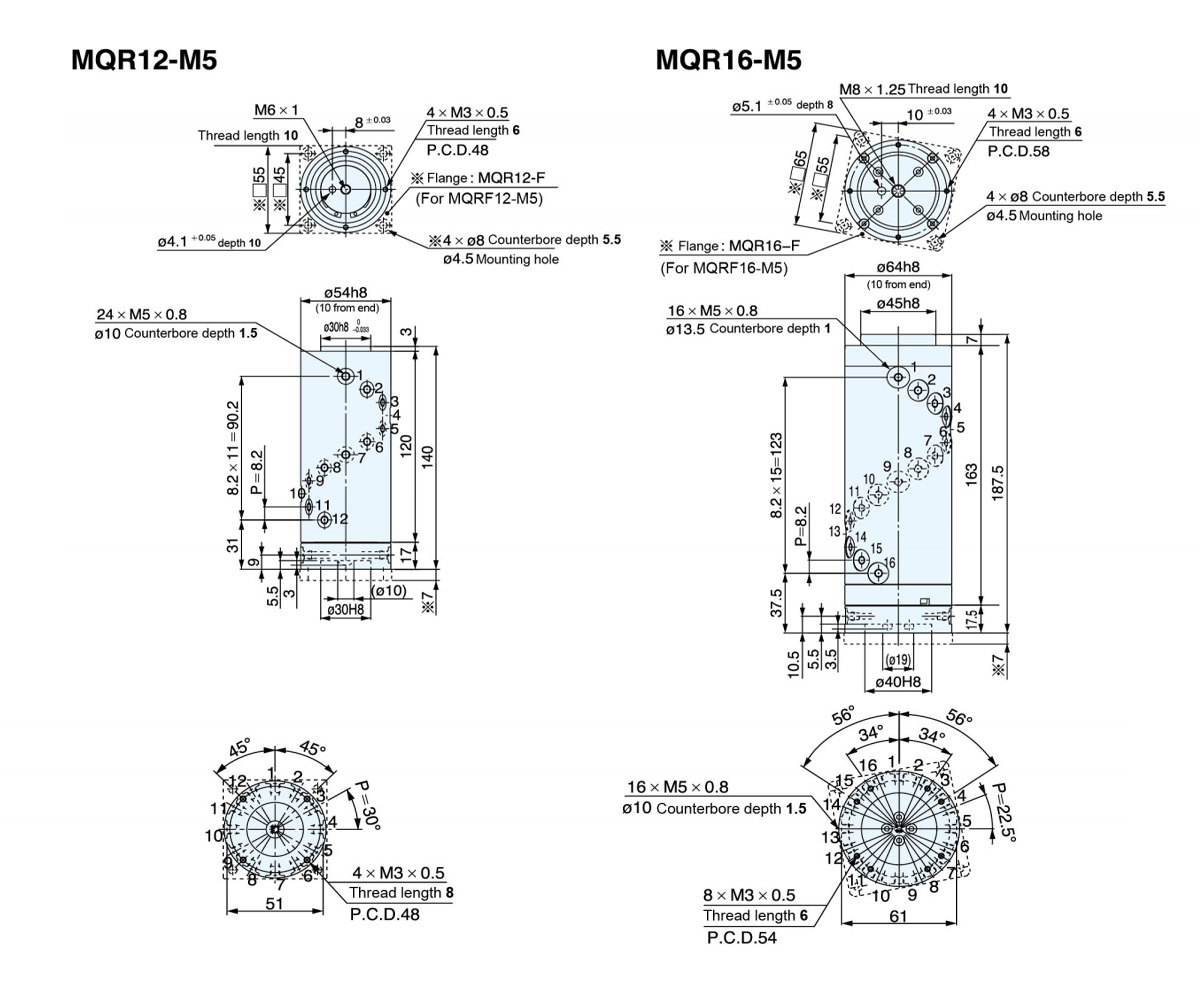

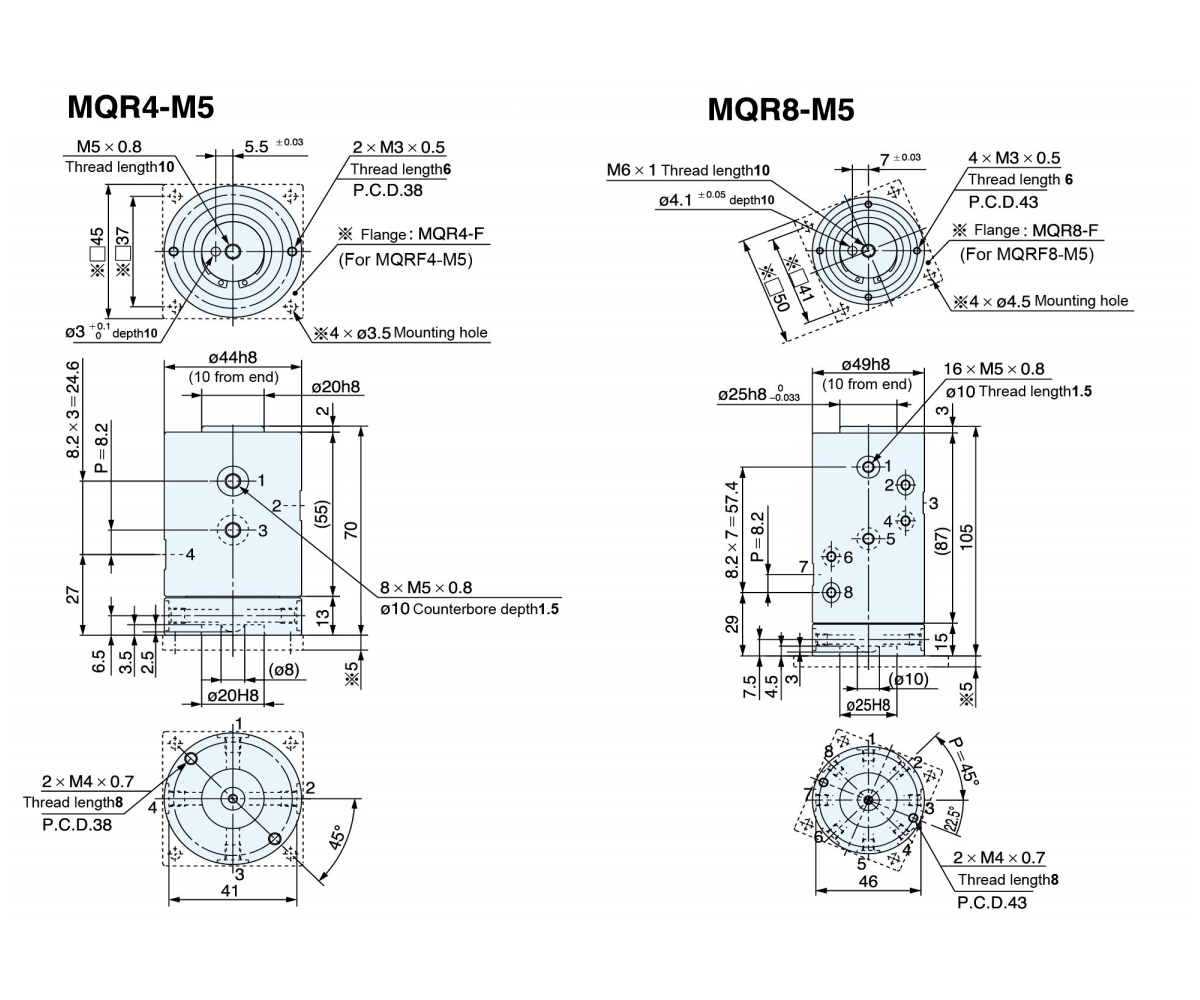

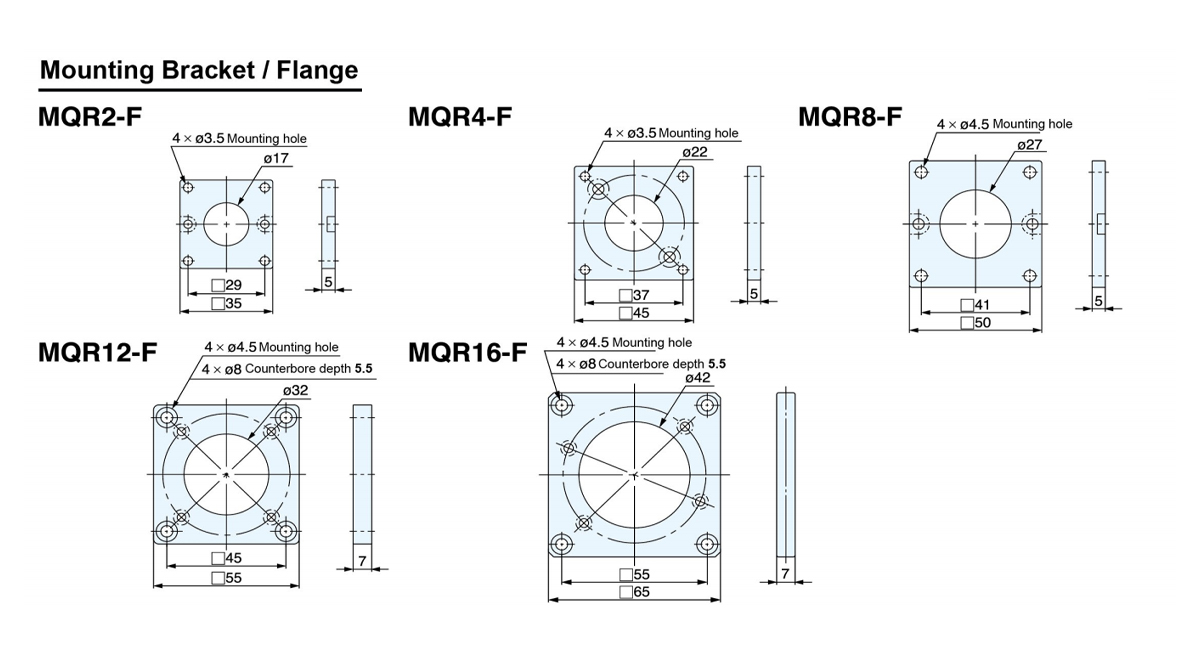

| 回路数 | フランジの部品番号 |
| 2 回路 | MQR2-F |
| 4 回路 | MQR4-F |
| 8 回路 | MQR8-F |
| 12 回路 | MQR12-F |
| 16 回路 | MQR16-F |

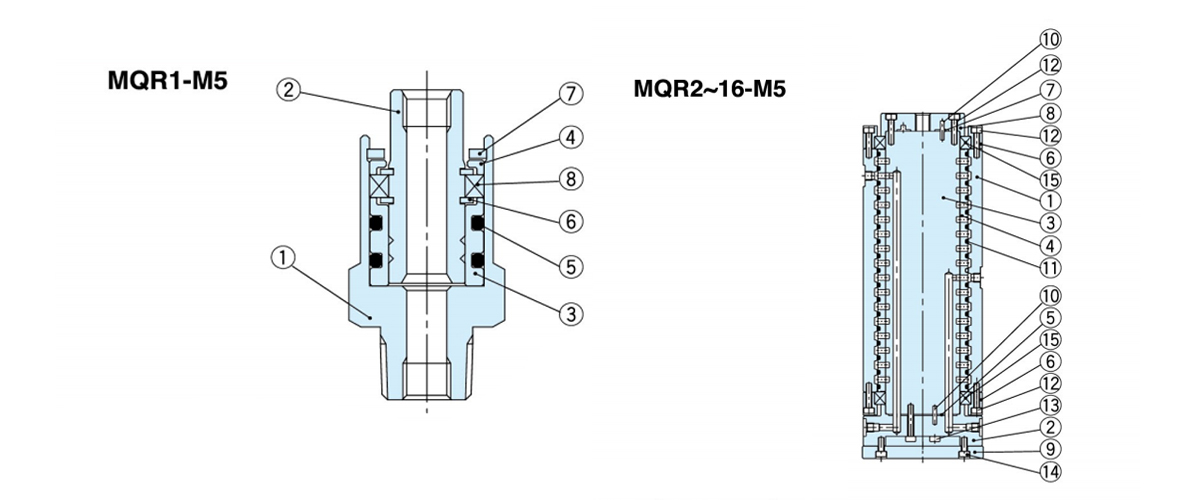

| 構成部品（MQR1-M5、1回路） | |||
| アイテム | 名前 | 材質 | リームマーク |
| 1 | 本体 | ステンレス鋼 | |
| 2 | スプール | 特殊ステンレス鋼 | |
| 3 | スリーブ | 特殊ステンレス鋼 | |
| 4 | プレート | アルミニウム | |
| 5 | Oリング | H-NBR | |
| 6 | 止め輪 | 炭素鋼 | |
| 7 | 止め輪 | 炭素鋼 | |
| 8 | ラジアルベアリング | ||
| 構成部品(MQR2～16-M5、2～16回路) | |||
| アイテム | 名前 | 材質 | リームマーク |
| 1 | 本体 | アルミニウム alloy | |
| 2 | アダプタープレート | アルミニウム alloy | |
| 3 | スプール | 特殊ステンレス鋼 | |
| 4 | スリーブ | 特殊ステンレス鋼 | |
| 5 | ガスケット | H-NBR | |
| 6 | ベアリングホルダー | ステンレス鋼 | 16回路のみ |
| 7 | ガスケット | H-NBR | 16回路のみ |
| 8 | プレート | アルミニウム alloy | 16回路のみ |
| 9 | フランジ | アルミニウム alloy | |
| 10 | 平行ピン | 炭素鋼 | 2回路を除く |
| 11 | Oリング | H-NBR | |
| 12 | ボルト | 炭素鋼 | 16回路のみ |
| 13 | ボルト | 炭素鋼 | |
| 14 | ボルト | 炭素鋼 | |
| 15 | ラジアルベアリング | - | |
