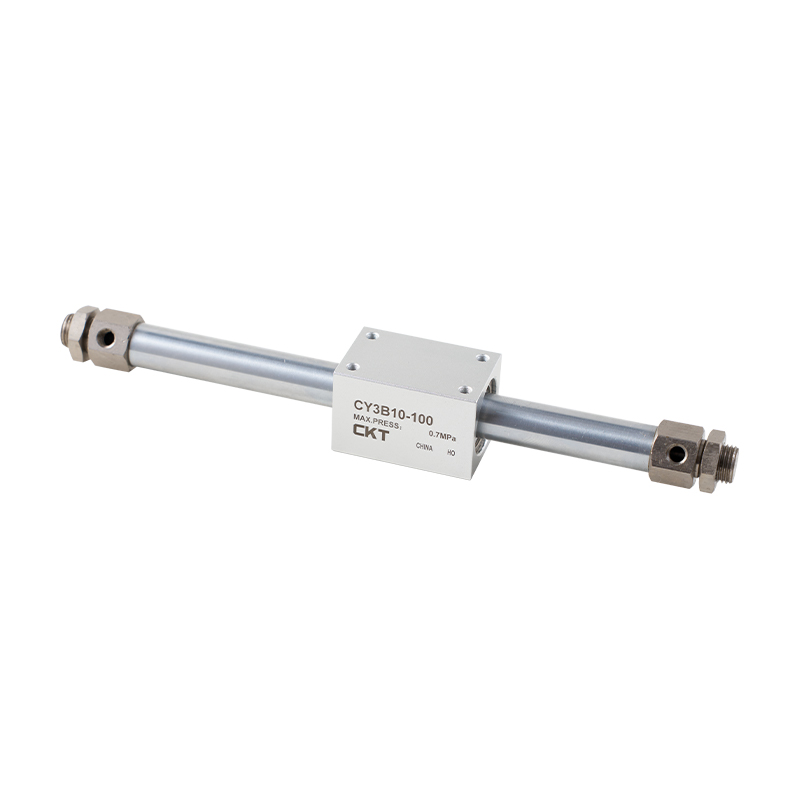

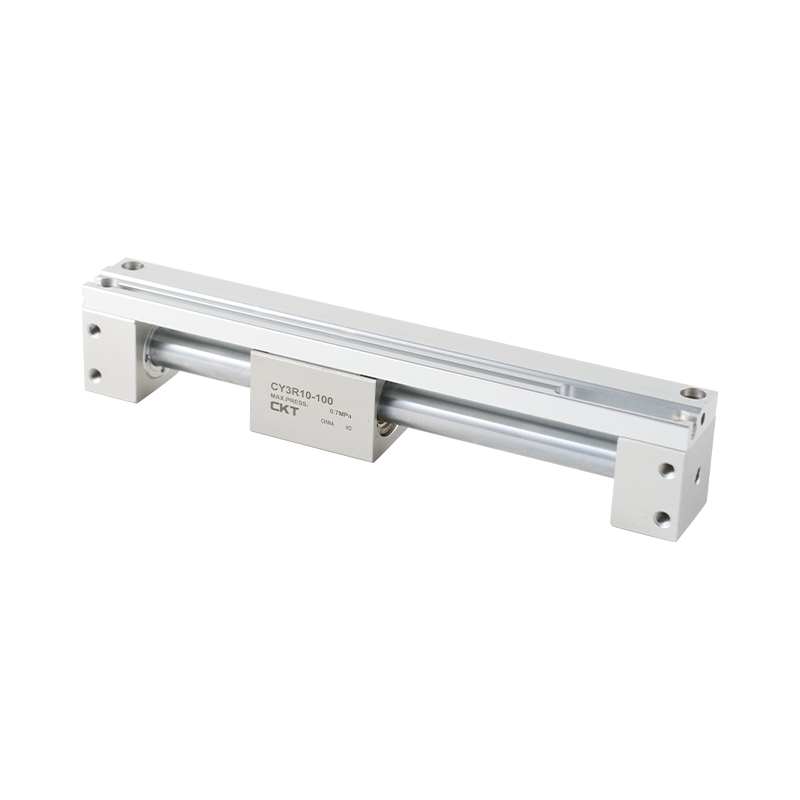

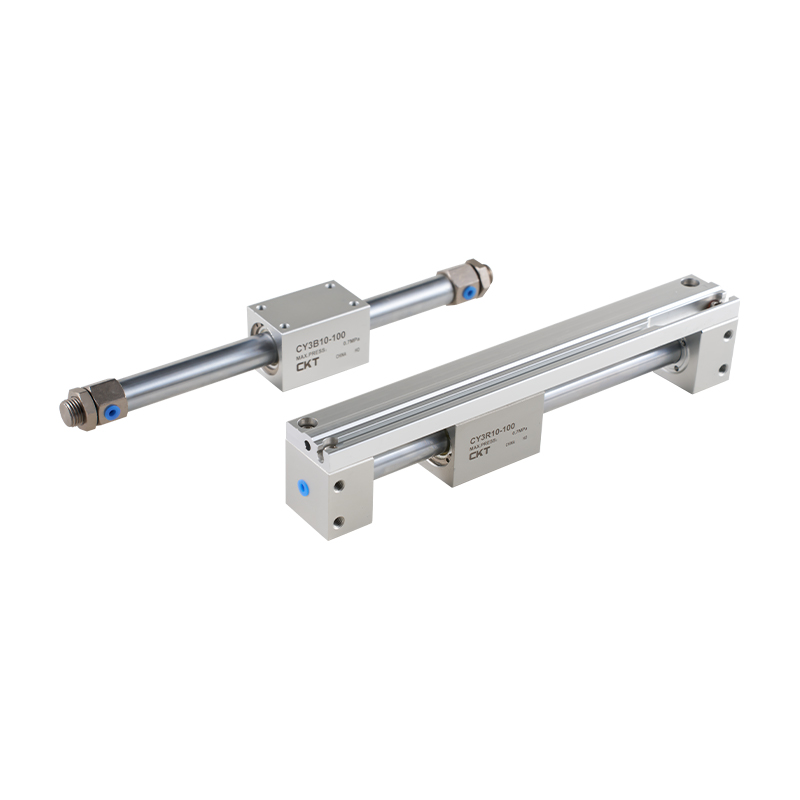

本体とヘッドカバーの形状を変更し、マグネット接続を採用することで質量を軽減しました。ピストンに設けられた潤滑止め輪により、継続的に潤滑膜が形成され、潤滑性が向上します。

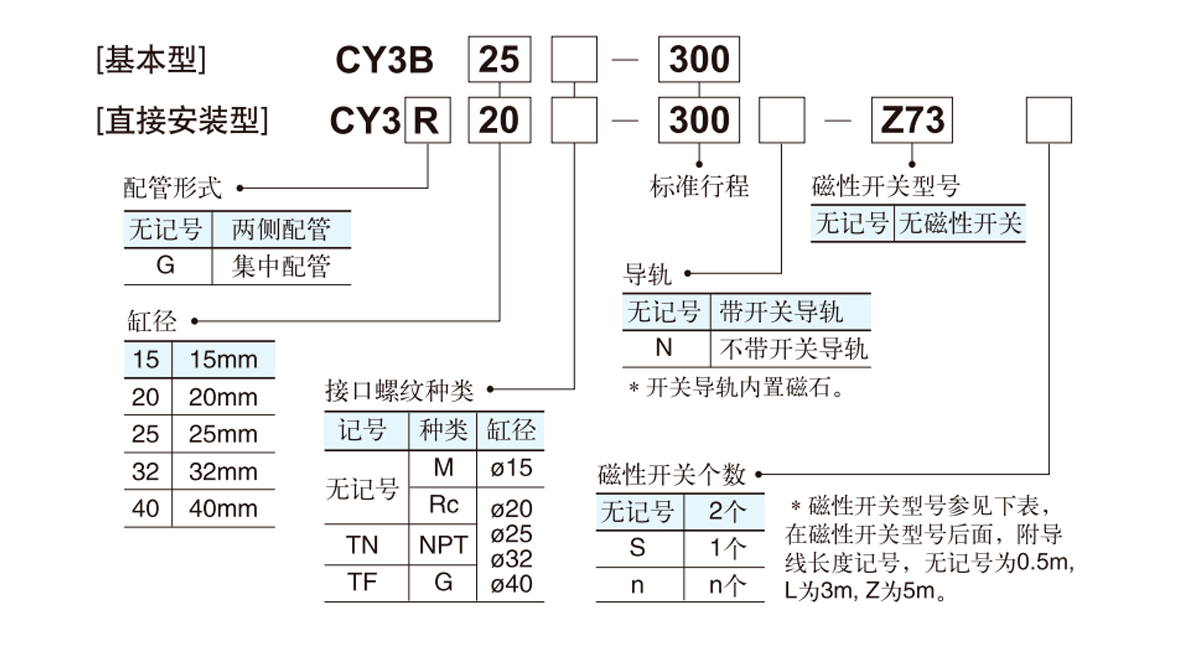

| 標準仕様 | |||||
| シリンダー径(mm) | 15 | 20 | 25 | 32 | 40 |
| 使用流体 | 空気（油なし） | ||||
| 最高使用圧力MPa | 0.7 | ||||
| 最低使用圧力MPa | 0.16 | 0.15 | 0.14 | 0.12 | |
| 周囲温度および流体温度 | -10～60℃（ただし凍結しないこと） | ||||
| ピストン速度 mm/s | CY3B:50~400;CY3R:50~500 | ||||
| バッファリング | 両端にクッションパッド付き | ||||
| ストローク長さの許容差mm | 0～250 1°、251～1000 14、1001～1.8 | ||||
| 磁気保持力 N | 137 | 231 | 363 | 588 | 922 |
| 配管接続 | M5×0.8 | Rc/8・NPT18・G/₈ | |||
| 部品番号 | 適合シリンダー径(mm) | d | H | B | C |
| SNJ-016B | 15 | M10×1.0 | 4 | 14 | 16.2 |
| SN-020B | 20 | M20×1.5 | 8 | 26 | 30 |
| SN-032B | 2532 | M26×1.5 | 8 | 32 | 37 |
| SN-040B | 40 | M32×2.0 | 10 | 41 | 47.3 |

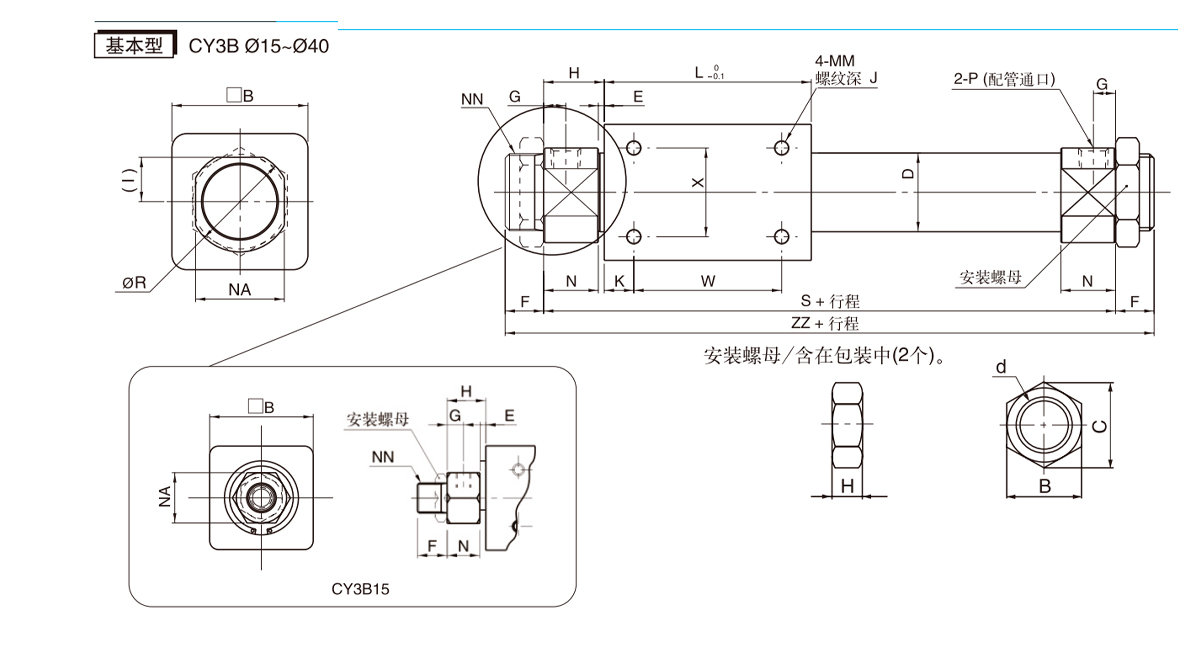

| モデル | B | D | E | F | G | H | I | J | K | L | MM | N | NA | NN | R | S | W | X | ZZ |
| CY3B15 | 35 | 16.6 | 3 | 10 | 5.5 | 13 | - | 6 | 11 | 57 | M4×0.7 | 11 | 17 | M10×1 | - | 83 | 35 | 19 | 103 |
| CY3B20 | 36 | 21.6 | 2 | 13 | 7.5 | 20 | 12 | 6 | 8 | 66 | M4×0.7 | 18 | 24 | M20×1.5 | 28 | 106 | 50 | 25 | 132 |
| CY3B25 | 46 | 26.4 | 2 | 13 | 7.5 | 20.5 | 15 | 8 | 10 | 70 | M5×0.8 | 18.5 | 30 | M26×1.5 | 34 | 111 | 50 | 30 | 137 |
| CY3B32 | 60 | 33.6 | 2 | 16 | 8 | 22 | 18 | 8 | 15 | 80 | M6×1 | 20 | 36 | M26×1.5 | 40 | 124 | 50 | 40 | 156 |
| CY3B40 | 70 | 41.6 | 3 | 16 | 11 | 29 | 23 | 10 | 16 | 92 | M6×1 | 26 | 46 | M32×2 | 50 | 150 | 60 | 40 | 182 |

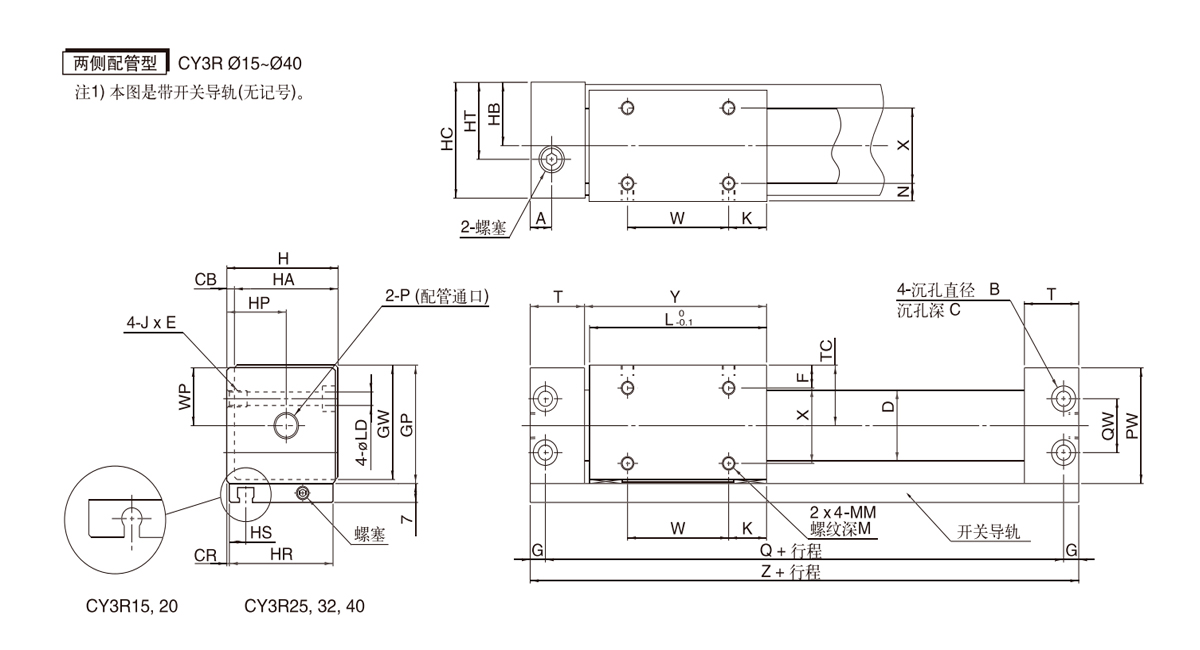

| モデル | A | B | C | CB | CR | D | F | G | GP | GW | H | ハ | HB | HC | HP | 人事部 | HS | HT | ＪＸＥ | K |
| CY3R15 | 10.5 | 8 | 4.2 | 2 | 0.5 | 16.6 | 8 | 5 | 33 | 31.5 | 32 | 30 | 17 | 31 | 17 | 30 | 8.5 | 17 | M5×0.8×7 | 14 |
| CY3R20 | 9 | 9.5 | 5.2 | 3 | 1 | 21.6 | 9 | 6 | 39 | 37.5 | 39 | 36 | 21 | 38 | 24 | 36 | 7.5 | 24 | M6×1×8 | 11 |
| CY3R25 | 8.5 | 9.5 | 5.2 | 3 | 1 | 26.4 | 8.5 | 6 | 44 | 42.5 | 44 | 41 | 23.5 | 43 | 23.5 | 41 | 6.5 | 23.5 | M6×1×8 | 15 |
| CY3R32 | 10.5 | 11 | 6.5 | 3 | 1.5 | 33.6 | 10.5 | 7 | 55 | 53.5 | 55 | 52 | 29 | 54 | 29 | 51 | 7 | 29 | M8×1.25×10 | 13 |
| CY3R40 | 10 | 11 | 6.5 | 5 | 2 | 41.6 | 13 | 7 | 65 | 63.5 | 67 | 62 | 36 | 66 | 36 | 62 | 8 | 36 | M8×1.25×10 | 15 |
| モデル | L | LD | M | MM | N | PW | Q | QW | T | TC | W | WP | X | Y | Z | |
| CY3R15 | 53 | 4.3 | 5 | M4×0.7 | 6 | 32 | 84 | 18 | 19 | 17 | 25 | 16 | 18 | 54.5 | 94 | |
| CY3R20 | 62 | 5.6 | 5 | M4×0.7 | 7 | 38 | 95 | 17 | 20.5 | 20 | 40 | 19 | 22 | 64 | 107 | |
| CY3R25 | 70 | 5.6 | 6 | M5×0.8 | 6.5 | 43 | 105 | 20 | 21.5 | 22.5 | 40 | 21.5 | 28 | 72 | 117 | |
| CY3R32 | 76 | 7 | 7 | M6×1 | 8.5 | 54 | 116 | 26 | 24 | 28 | 50 | 27 | 35 | 79 | 130 | |
| CY3R40 | 90 | 7 | 8 | M6×1 | 11 | 64 | 134 | 34 | 26 | 33 | 60 | 32 | 40 | 93 | 148 | |

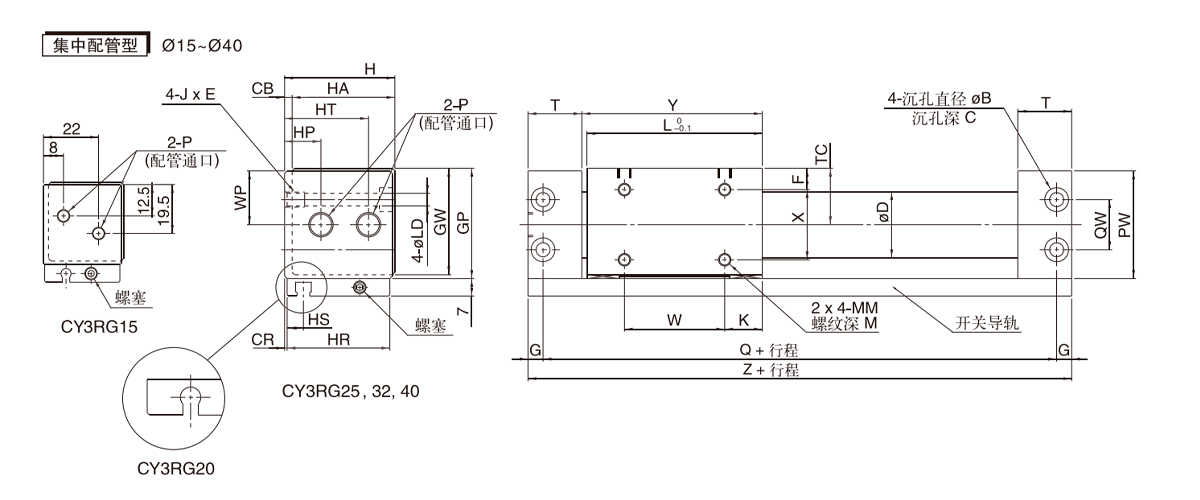

| モデル | HP | HT |
| CY3RG15 | - | - |
| CY3RG20 | 11 | 28 |
| CY3RG25 | 14.5 | 33.5 |
| CY3RG32 | 20 | 41 |
| CY3RG40 | 25 | 50 |
| ※指定のない寸法は両側配管タイプと同一となります。 | ||
