MKシリーズ ロータリークランプシリンダ サプライヤー

ホーム / 製品 / エアシリンダー / ロータリーシリンダー / MKシリーズ ロータリークランプシリンダ

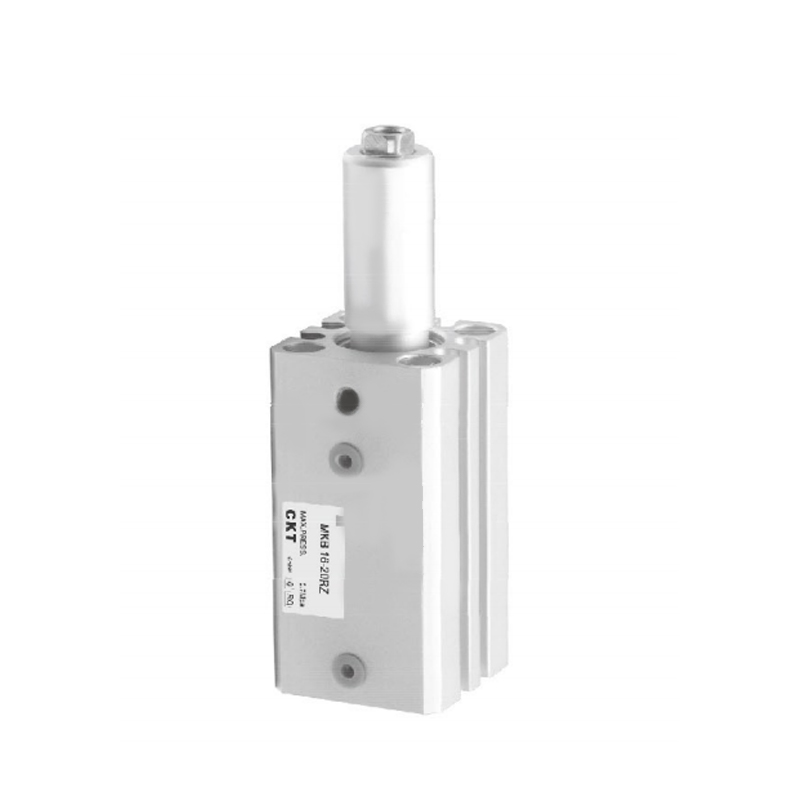

MKシリーズ ロータリークランプシリンダ
  • MKシリーズ ロータリークランプシリンダ
ロータリーシリンダー

MKシリーズ ロータリークランプシリンダ

MK シリーズ ロータリー クランプ シリンダは、ロータリー ドライブとラジアル クランプ機能を統合した複合空圧アクチュエータです。その統合された設計により、ワークピースの回転位置決めと堅固なロックが 1 つのシリンダーを通じて同期して実現され、機械システムの複雑さが大幅に最適化されます。

主要な機能:
▸デュアルアクション複合構造

追加の伝達機構を必要とせず、エア回路駆動で回転動作とクランプ動作のタイミング連動を実現し、複数のアクチュエータの調整誤差を解消します。

▸省スペースの利点

回転軸とクランプジョーが同軸上に配置されており、分割ソリューションと比較して軸方向の設置スペースを40％以上削減

▸高剛性ロック

くさび形の力拡張機構は、最終位置で機械的セルフロック効果を生み出し、クランプ力は空気源の変動による影響を受けません。

▸幅広い適応性

モジュラーインターフェースは ISO 標準取り付けベースプレートと互換性があり、カスタマイズされたクランプジョーのストロークと回転角度 (90°/180°) をサポートします。

▸長期にわたる密閉保護

ガイド部はダブルリップ耐摩耗シールリングを採用し、内部一体の粉塵掻き落とし構造で切削オイルミスト環境に最適

メール: manager@cktworld.com
ダウンロード
前へ：前の記事はありません
次へ：次の記事はありません

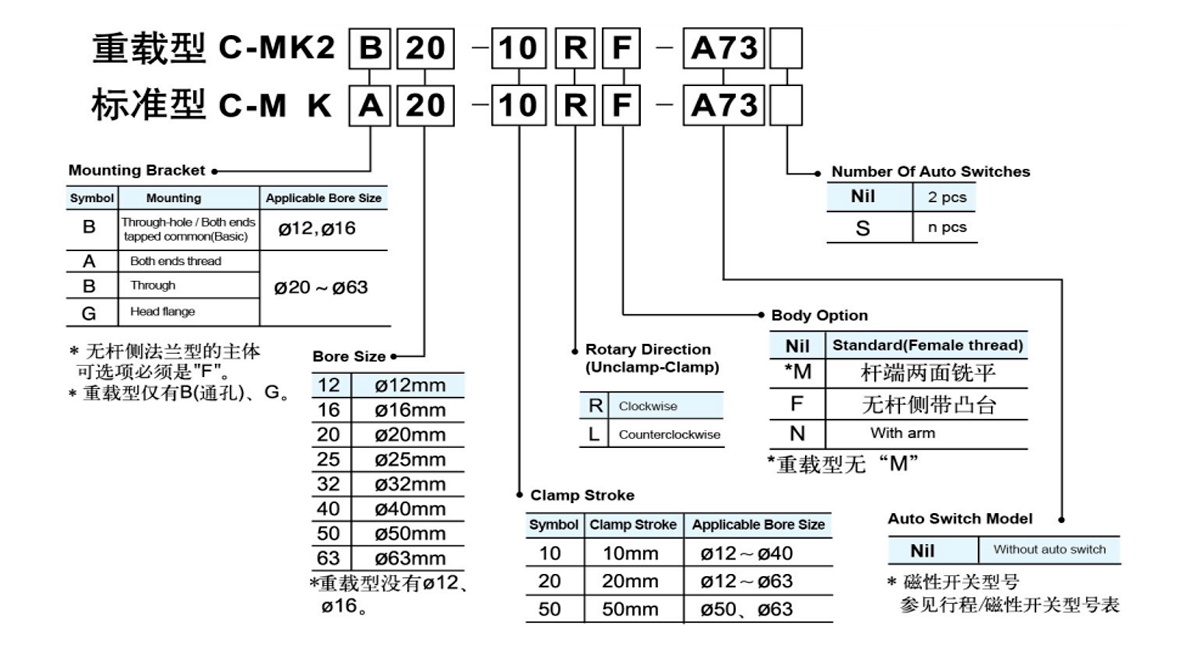

  • チューブ内径(mm) 12 16 20 25 32 40 50 63
    流体 空気
    アクション 複動形
    最高使用圧力 1MPa
    最低使用圧力 0.1MPa
    周囲温度と流体温度 オートスイッチあり：-10～60℃ オートスイッチなし：-10～70℃
    ピストン速度 50～200mm/s
    クッション ラバーバンパー
    ストローク長さの許容差(mm) 0.6
    -0.4
    ・潤滑 不要
    回転角度 90°±10°
    回転方向 時計回り・反時計回り
    回転ストローク(mm) 7.5 9.5 15 19
    クランプストローク(mm) 10・20 20・50
    許容曲げモーメント(M・m) 1 3.8 7 13 27 47 107 182
    **理論上のクランプ力(N) 40 7.5 100 185 300 525 825 1400
    不回り精度(クランプ部) ±14° ±1.2° ±0.9° ±0.7°
    配管ポート M5×0.8 Rc¹/8 Rc¹/4
    ※潤滑をご希望の場合はISOVG32をご使用ください。
    **圧力0.5MPa時。

  • ストローク/自動スイッチモデル
    適用可能
    ボアサイズ
    (mm)     		※オートスイッチモデル
    基本タイプ
    インライン Ø12、Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    ペンド-
    特別な     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    ワイヤ長さのマーキング：マーキングなし - 0.5 m、L - 3 m、Z - 5 m
    例: A73、A73L

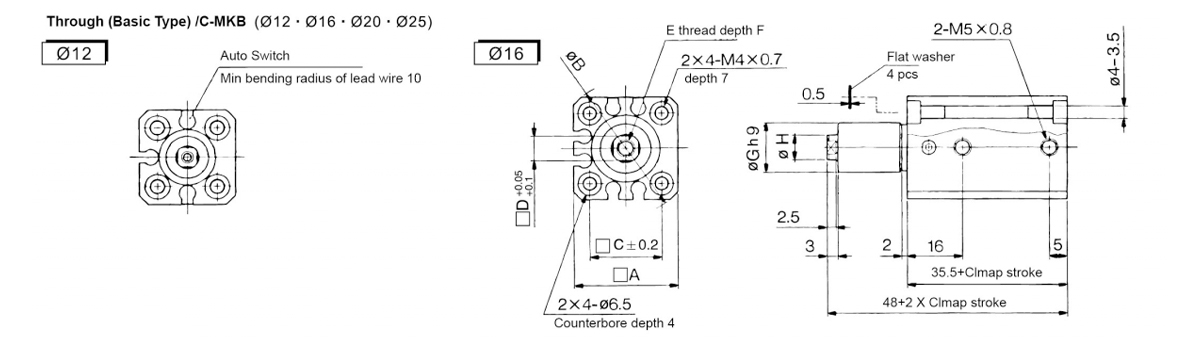

  • 基本
    モデル A B C D E F GH9 H
    C-MKB12 25 32 15.5 5 M3×0.5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0.8 6.5 14 8

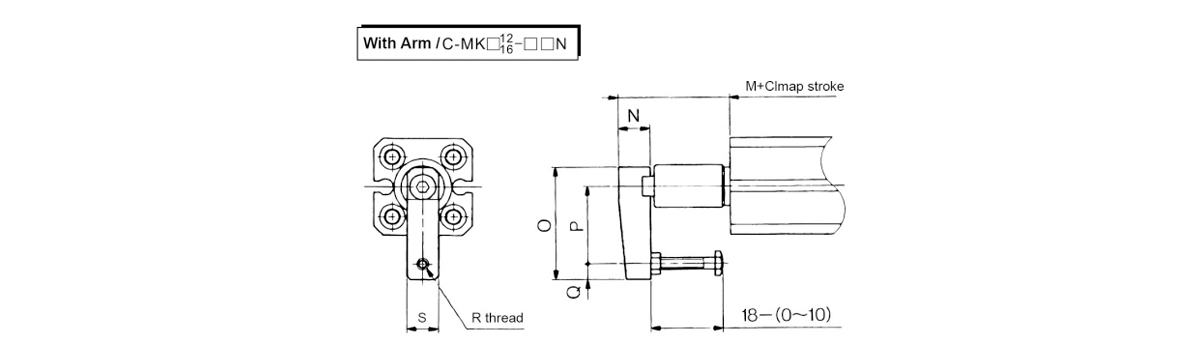

    アーム付き
    モデル M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0.5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0.7 11

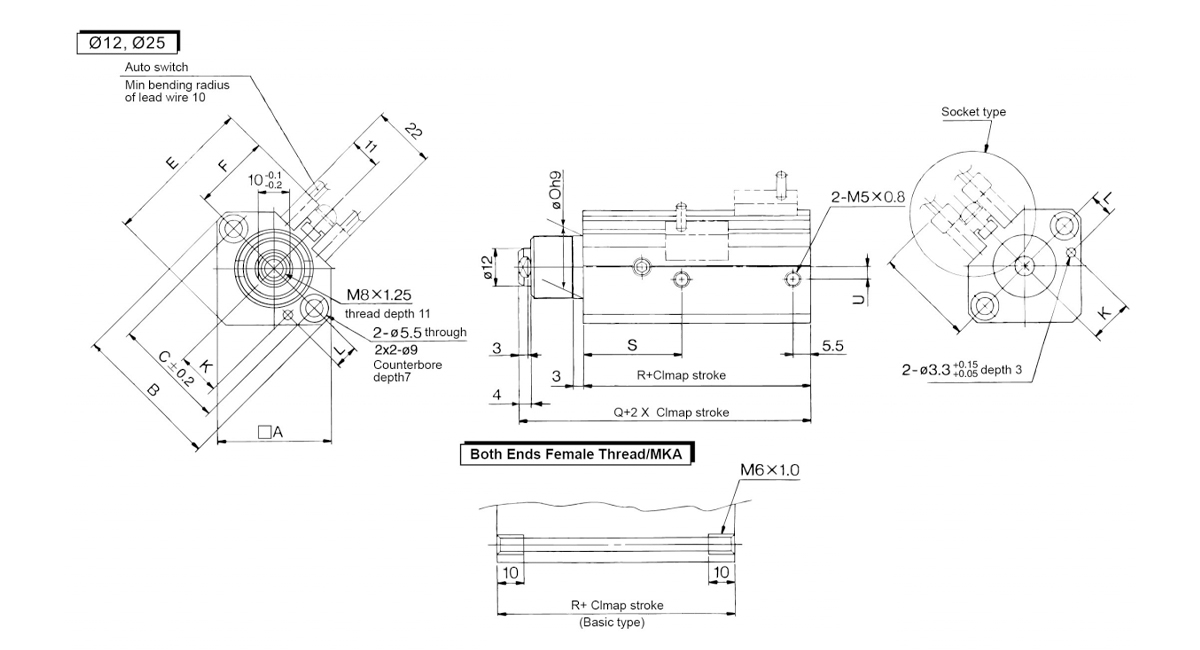

    モデル A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13.5=0.15 7.5±0.15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 238052 73.5 63 32 5
    注1）上記寸法はD-A73Lマグネットスイッチを基準としています。
    注2）ピストンロッドが伸びきった時のクランプストロークと戻りストロークを適正寸法に加えてください。

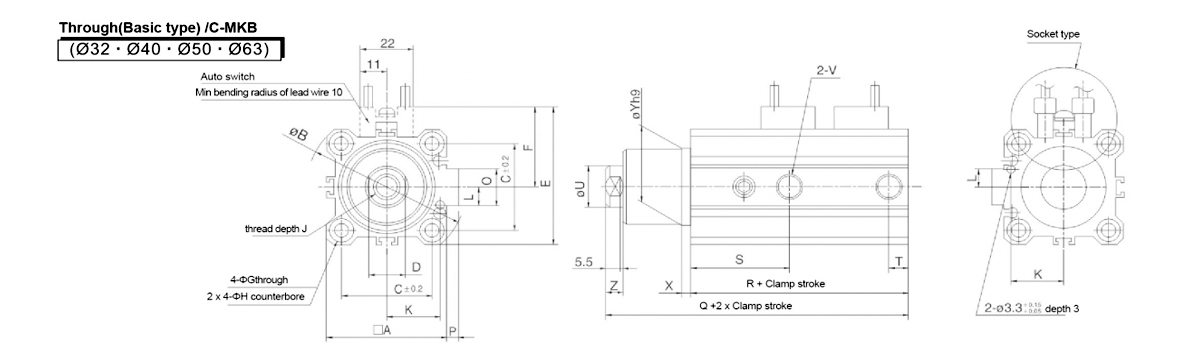

    モデル A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 深さ 7 M10×1.5 12 20±0.15 7±0.15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB40 52 69 40 14 -0.1 61 35 5.5 9 深さ 7 M10×1.5 12 24±0.15 7±0.15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB50 64 86 50 17 -0.1 73 41 6.6 11 深さ 8 M12×1.75 15 30±0.15 8±0.15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0.062
    C-MKB63 77 103 17 -0.1 86 47.5 9 深さ14 10.5リットル M12×1.75 15 35±0.15 9±0.15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0.062

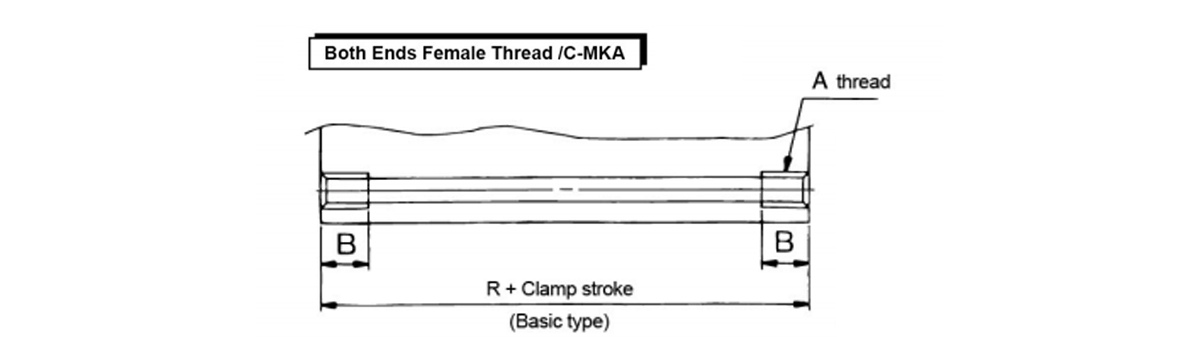

    モデル A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1.25 14
    C-MKA63 M10×1.5 18

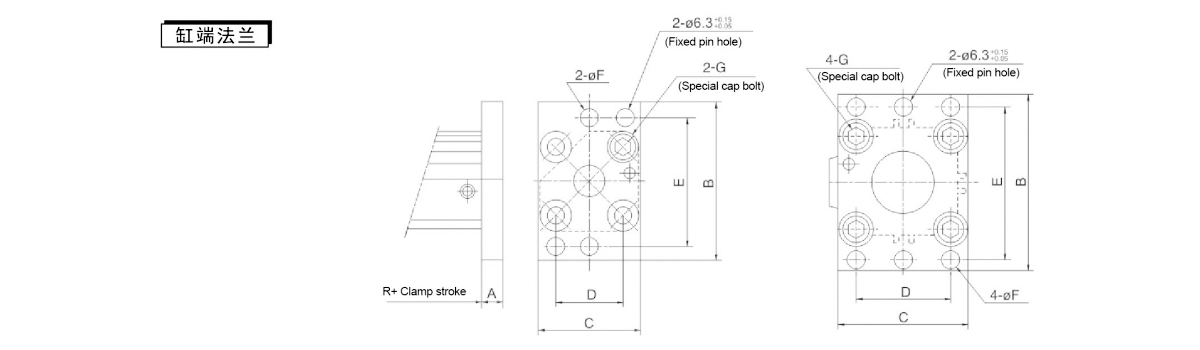

    シリンダーエンドフランジ
    コンポーネント 適用可能
    ボアサイズ     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1.25
    C-MK-F063 63 9 8 80 60 92 9 M10×1.5
    注：フランジ取付の際は、ロッドレス側シリンダカバー取付形：C-MK□□-□□Fを必ず選定してください。

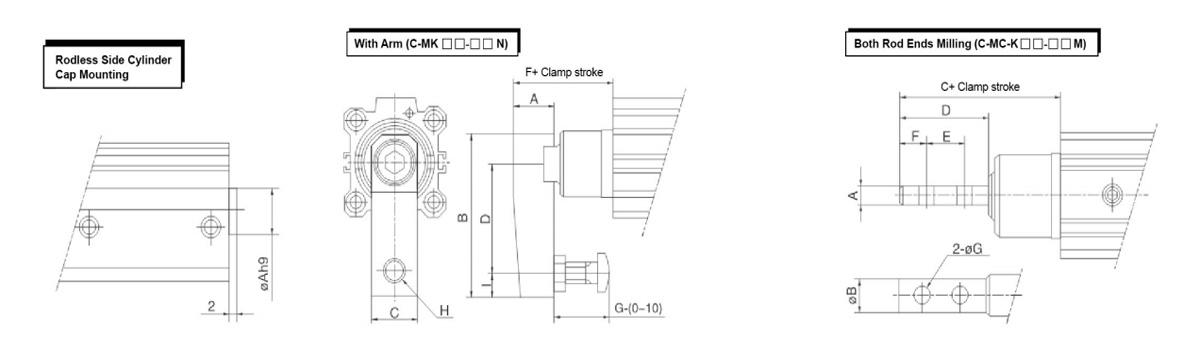

    ロッドレスサイドシリンダキャップ取付方法 アーム付き 両ロッドエンドミーリング
    モデル A B C D F G H I モデル A B C D E F G
    モデル あ9 C-MKD20-□ON 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1.5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
