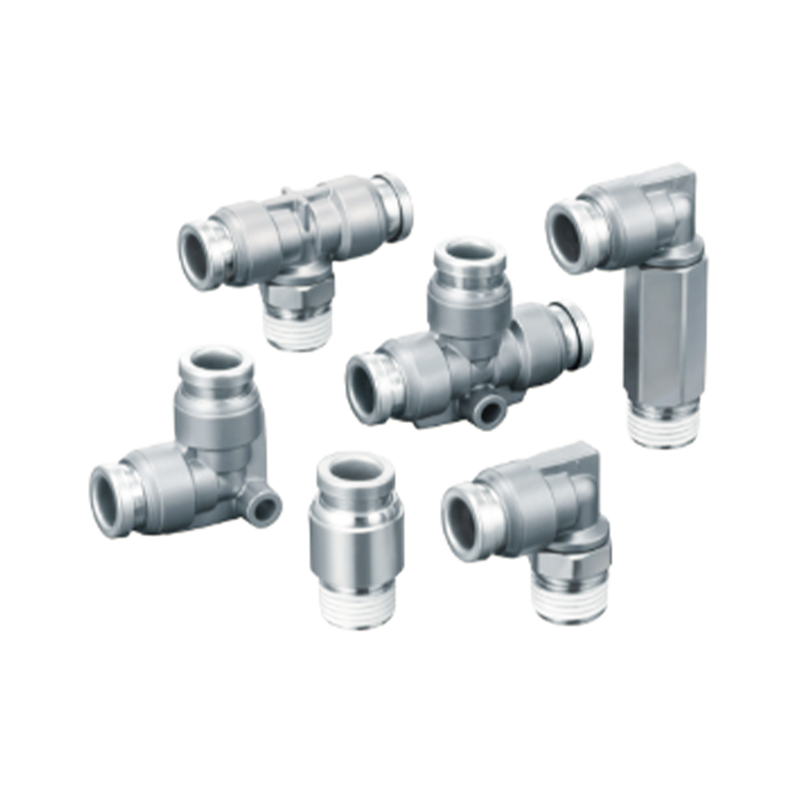

KQB2シリーズ ステンレス製ワンタッチ管継手
  • KQB2シリーズ ステンレス製ワンタッチ管継手
ステンレス製ワンタッチ管継手

KQB2シリーズ ステンレス製ワンタッチ管継手

KQB2シリーズステンレス鋼製ワンタッチ継手は、高品位ステンレス鋼の一体成型技術を採用しており、迅速な分解と確実なシールを必要とする流体伝達シナリオ向けに特別に設計されており、産業環境における清浄性と耐久性の包括的な要件を満たしています。

コア機能
材料の安定性: オールステンレス鋼構造は本来の耐食性を備え、媒体汚染のリスクを回避し、酸塩基環境や温度と圧力の変動に適応します。
瞬時ロック機構： プッシュプルワンウェイロック設計によりブラインド操作接続が実現し、内蔵の自己補償シールリングにより漏れのリスクが排除されます。
システム互換性の拡張: 複数のパイプ径のモジュラー直列接続をサポートし、複雑なパイプラインの分岐ノードを柔軟に構成できます。
メンテナンスコストの最適化: 工具不要の分解および組み立て機能により、装置のダウンタイムが大幅に短縮され、保持スプリング構造を個別に交換できるため、メンテナンス費用が削減されます

メール: manager@cktworld.com
ダウンロード
前へ：KQG2シリーズ SUS316ステンレス製ワンタッチ管継手
次へ：次の記事はありません
  • 仕様
    使用流体 空気、水、蒸気
    圧力レンジ注2） -100kPa～1MPa注3）
    耐圧試験圧力 3.0MPa
    周囲温度と流体温度注4） -5～150℃（ただし凍結なきこと）注3）
    使用グリース ノーグリース仕様
    ねじ部のシール シーラントあり
    注1）軟質ナイロンチューブには水は使用できません。
    注2）リークはゼロではありませんので、リークテスト等での真空保持は避けてください。 注3）配管の使用圧力範囲、使用温度範囲をご確認ください。
    注4）ライナーは以下の条件で取り付けてください（□3.2を除く）。
    ●急激な温度変化のある環境や流体で使用する場合。
    ●高温で使用する場合。

    パイプに最適
    チューブ材質 FEP、PFA、ナイロン、ソフトナイロン注1)、ポリウレタン、ポリオレフィン
    チューブ外径 Ø1/8"、Ø5/32"、Ø1/4"、Ø5/16"、Ø3/8"、Ø1/2"

    ※ライニング設定温度条件
    使用チューブ 温度
    FEPチューブ/THシリーズ 80℃以上
    PFAチューブ/TLシリーズ 120℃以上
    スペアパーツ
    名前 パイプ外径 モデル 材質
    ガスケット 一 M-5G3 SUS316
    特殊FKM
    パネル取付ナット Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

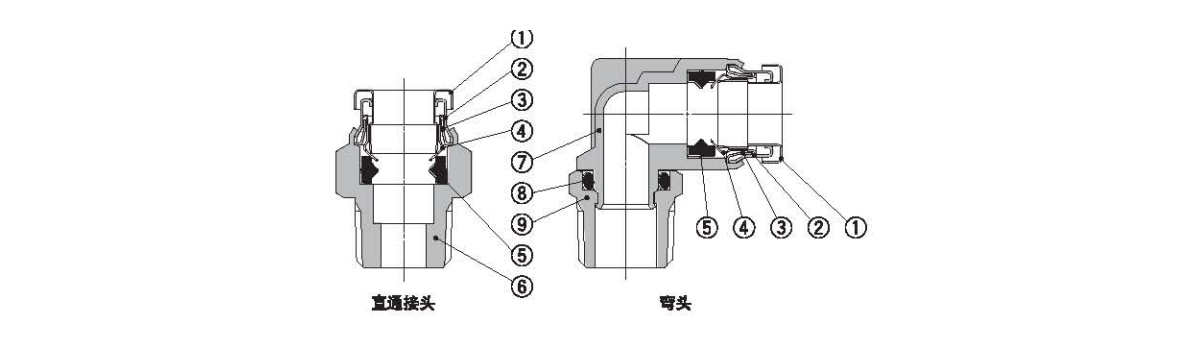

  • いいえ。 名前 材質
    1 リリーススリーブ SUS304
    2 ガイドスリーブ1 SUS304
    3 ガイドスリーブ2 SU8304
    4 スプリングクリップ SUS304
    5 シール 特殊FKM（フッ素コーティング）
    6 ストレートコネクタ本体 C3604（無電解ニッケルメッキ）
    7 肘本体 SU8316
    8 Oリング 特殊FKM（フッ素コーティング）
    9 圧入ボタン C3804 (無電解ベリリウムニッケルメッキ)

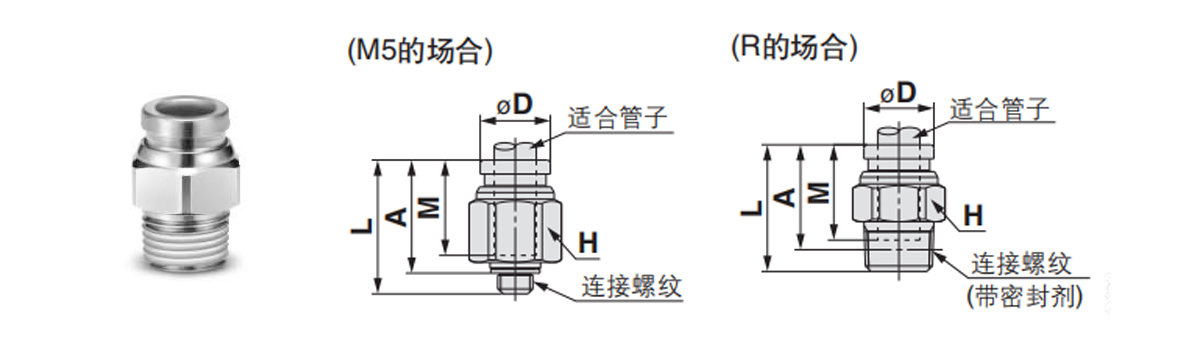

  • ストレートコネクタ：KQB2H
    適合パイプ外径mm 接続ねじ
    Ｒ、Ｍ     		モデル H
    (六角対辺)     		ØD注1） L A※ M 注2）有効断面積 mm² 品質g
    Ø3.2 M5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    ※R ネジねじ込み後の参考寸法です。
    注1）Øは最大径を示します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

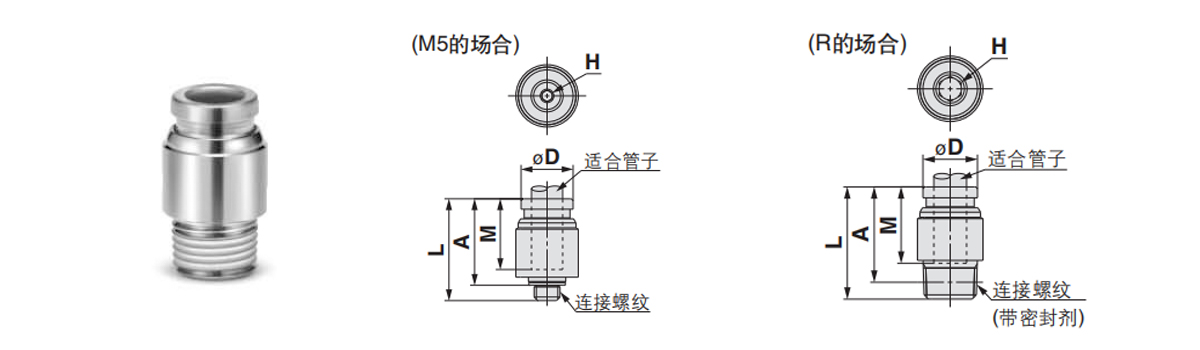

    六角穴付きストレートコネクタ：KQB2S
    適合パイプ外径mm 接続ねじ
    Ｒ、Ｍ     		モデル H
    (六角対辺)     		ØD注1） L A※ M 注2）実効料金 面積 mm² 品質g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R ねじ込み後の参考寸法です。
    注1) ØDは最大直径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

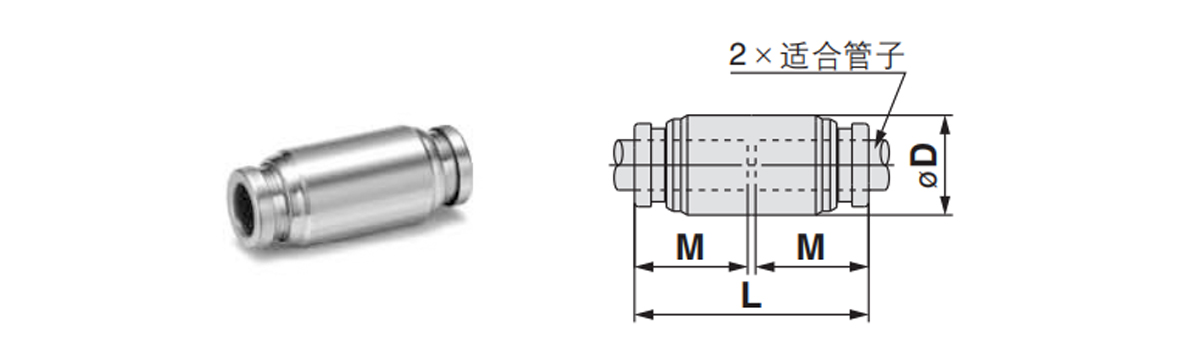

    ストレートコネクタ：KQB2H
    適合パイプ外径mm モデル ØD注1） L M 注2）有効断面積 mm² 品質g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    注1）ØDは最大径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

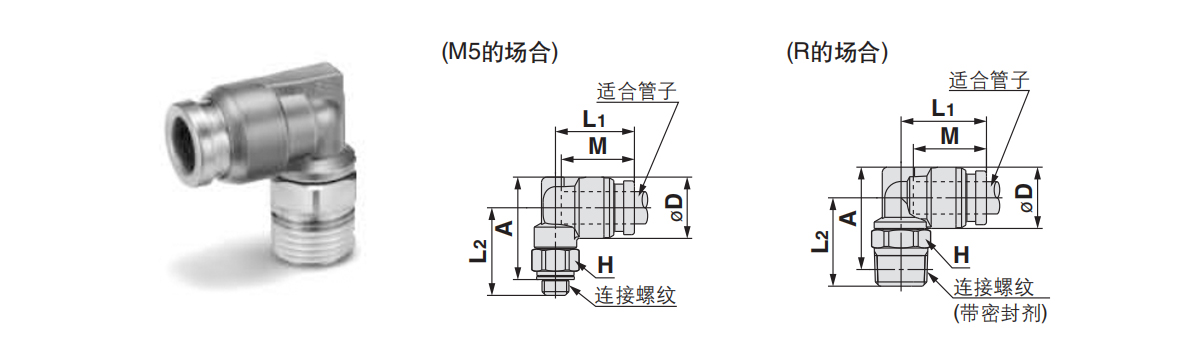

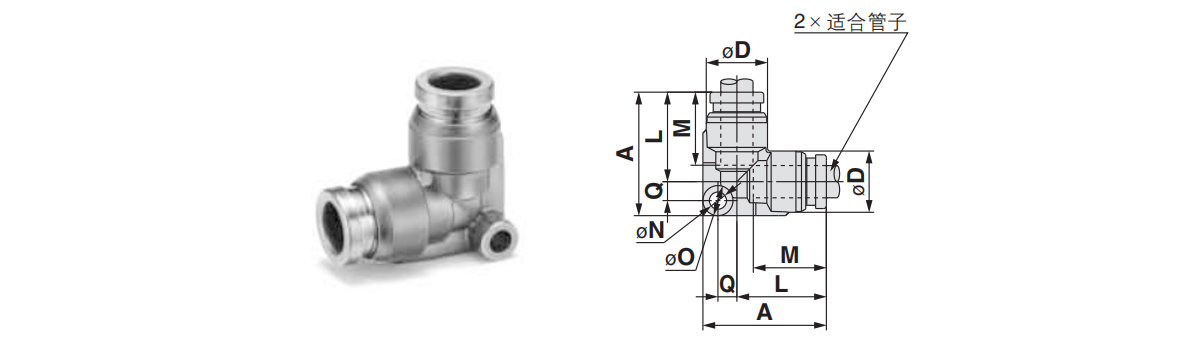

    エルボ：KQB2L
    適合パイプ外径mm 接続ねじ
    Ｒ、Ｍ     		モデル H
    (六角対辺)     		注1）
    ØD     		L1 L2 A※ M 注2）
    有効断面積 mm 2     		品質g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Rネジねじ込み後の参考寸法です。
    注1）ØDは最大径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブ使用時の値を示します。

    二重管T型コネクタ：KQB2T
    適合パイプ外径mm 接続ねじ
    Ｒ、Ｍ     		モデル H
    (六角対辺)     		注1）
    ØD     		L1 L2 A※ M 注2）
    有効断面積 mm²     		品質g
    Ø3.2 M5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Rネジねじ込み後の参考寸法です。
    注1）ØDは最大径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

    直角エルボ：KQB2L
    適合パイプ外径mm モデル 注1）
    6D     		L A Q M ØN O 注2）
    有効断面積 mm²     		品質g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    注1）ØDは最大径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø18はナイロンチューブのみを使用した場合の値を示します。

    パネル取付型ストレートコネクタ：KQB2E
    適合パイプ外径mm モデル T
    (男)     		H
    (六角対辺)     		L 取付穴 M 注2）
    有効断面積 mm²     		品質g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    注：値はFEPチューブの値を示します。
    Ø16はナイロンチューブのみの値を示します。

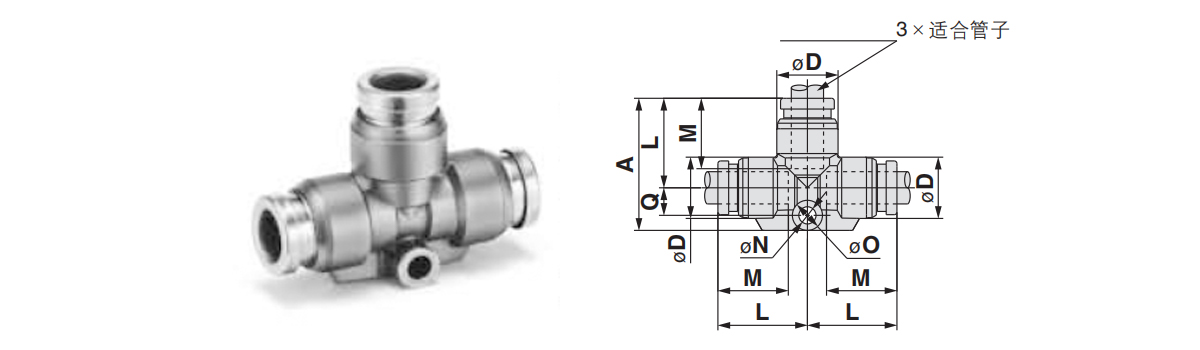

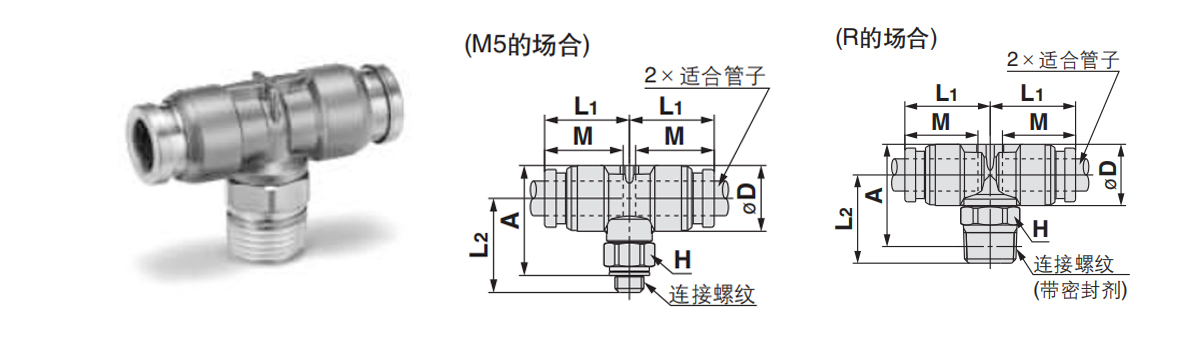

    T形管継手：KQB2T
    適合パイプ外径mm モデル 注1）
    D     		L A Q M ØN ØO 注2）
    有効断面積 mm²     		品質g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    注1) ØDは最大直径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

    Y形管継手：KQB2U
    適合パイプ外径mm モデル 注1）
    ØD     		W L1 L P M ØN 60 注2）
    有効断面積 mm²     		品質g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    注1）②ØD means maximum diameter.
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

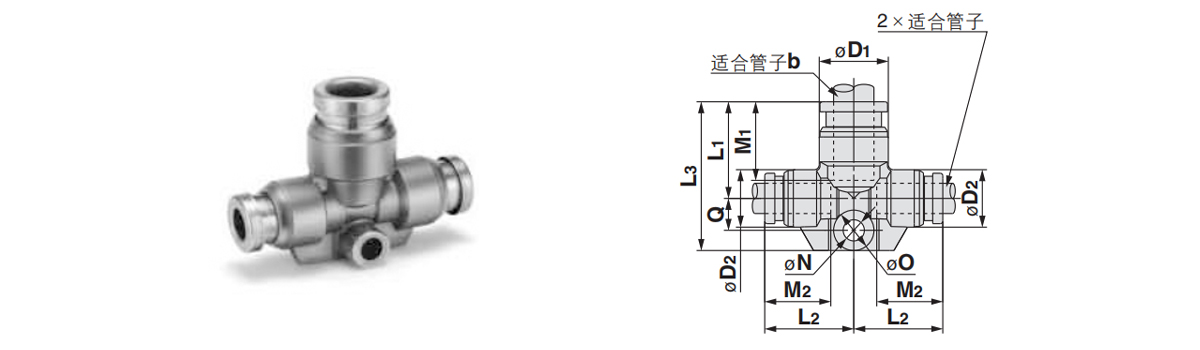

    径違いティー：KQB2T
    適合パイプ外径mm モデル 注1）
    ØD1     		注1）
    直径2     		L1 L L3 Q M1 M2 ØN ØO 注2）
    有効断面積 mm²     		品質g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    注1） ØD1, ØD2  means maximum diameter.
    注2） Indicates values when using FEP pipes.

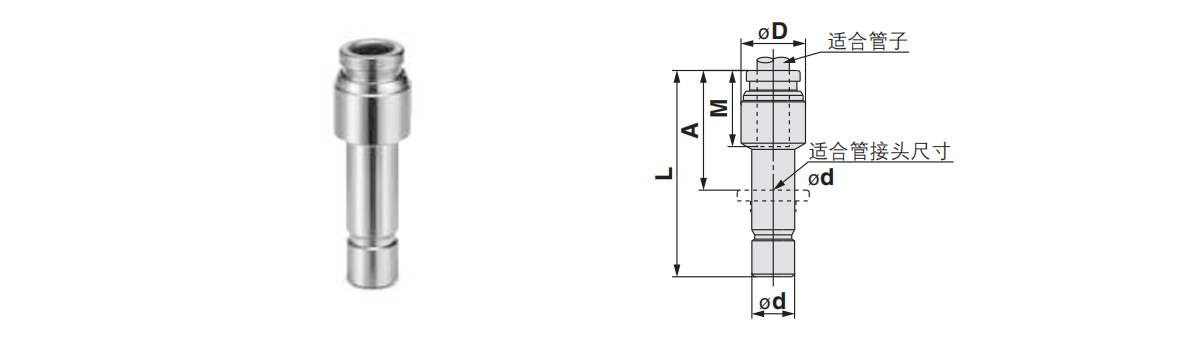

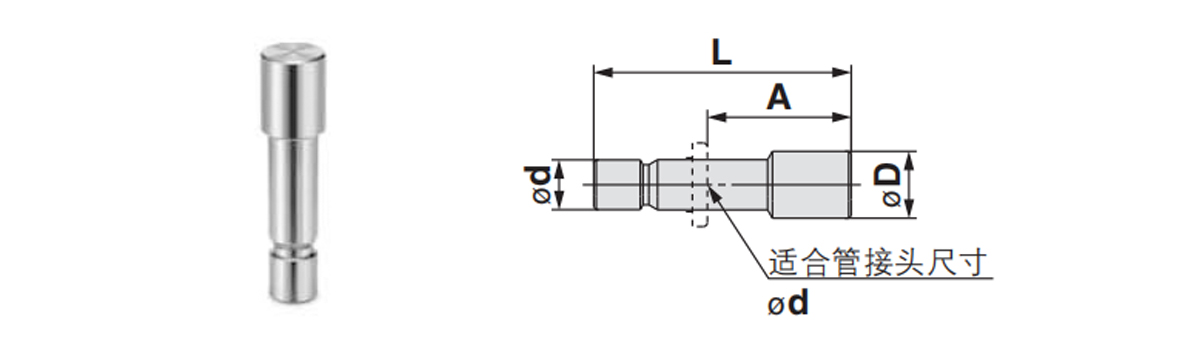

    プラグ：KQB2R
    適合パイプ外径mm 適合管継手サイズ外径 モデル ØD注1） L A M 注2）
    有効断面積 mm²     		品質g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    注1) ØDは最大直径を意味します。
    注2）FEPチューブ使用時の値を示します。

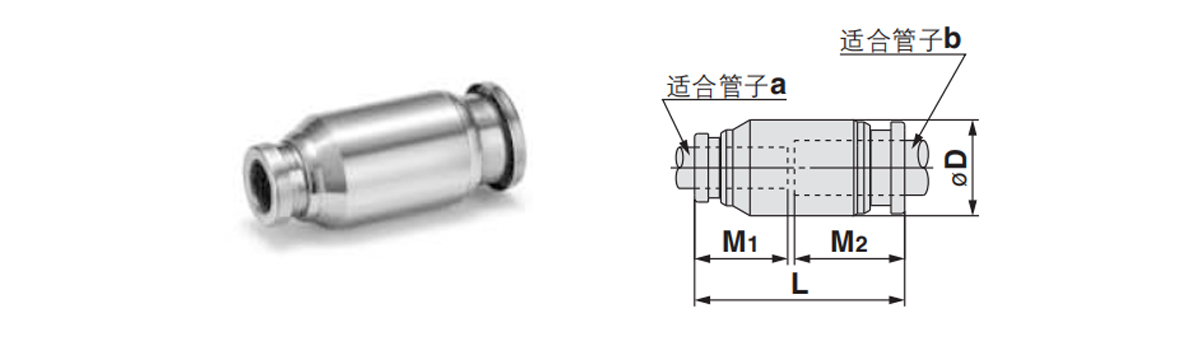

    径違い直管：KQB2H
    適合パイプ外径mm モデル ØD注1） L M1 M2 注2）
    有効断面積 mm²     		品質g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    注1）ØDは最大径を意味します。
    注2）FEPチューブ使用時の値を示します。

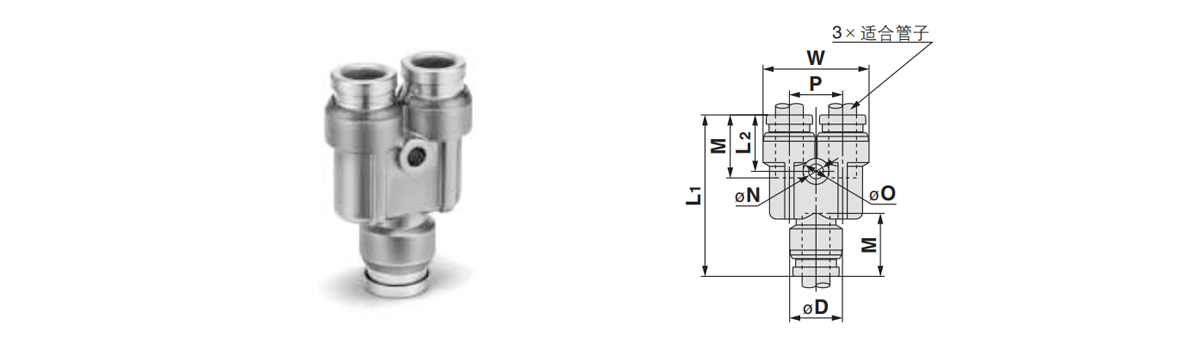

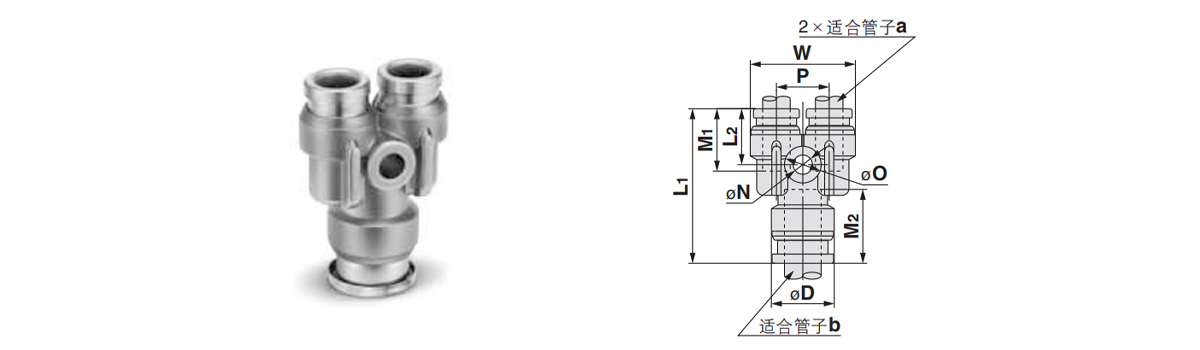

    径違い管継手Y形：KQB2U
    適合パイプ外径mm モデル 注1）
    ØD     		L1 L2 P W M1 M2 ØN Ø0 注2）
    有効断面積 mm²     		品質g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    注1) ØDは最大直径を意味します。
    注2） Indicates values when using FEP pipes.

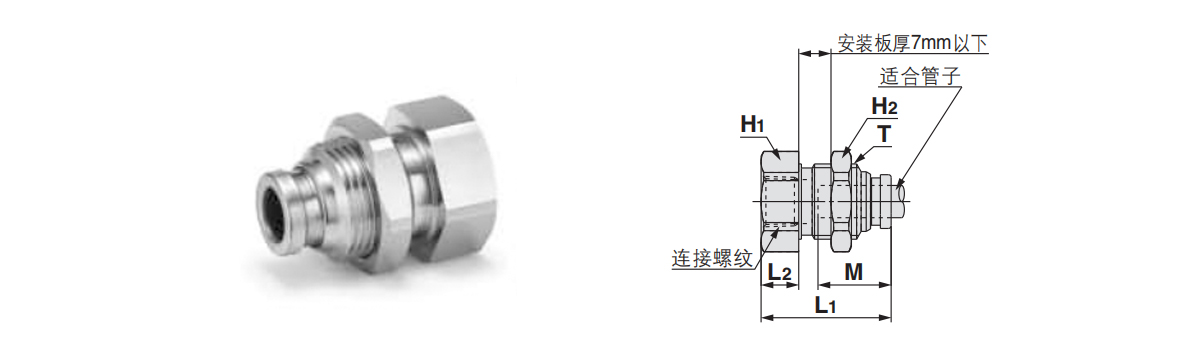

    パネル取付めねじ直管コネクタ：KQB2E
    適合パイプ外径mm 接続ねじ
    ペ     		モデル T
    (男)     		六角形の対辺 L1 L2 取付穴 M 注2）
    有効断面積 mm²     		品質g
    こんにちは。 H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    注：値はFEPチューブの値を示します。
    Ø16はナイロンチューブのみの値を示します。

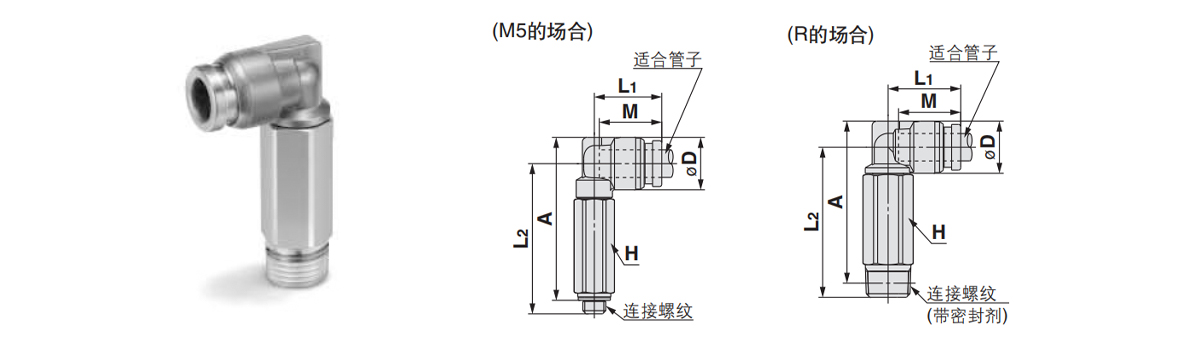

    ロングエルボ：KQB2W
    適合パイプ外径mm 接続ねじ
    Ｒ、Ｍ     		モデル H
    六角形の対辺     		ØD注1） L1 L A※ M 注2）
    有効断面積 mm²     		品質g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Fネジねじ込み後の参考寸法です。
    注1) ØDは最大直径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø18はナイロンチューブのみを使用した場合の値を示します。

    めねじストレート：KQB2F
    適合パイプ外径mm 接続ねじ
    Rc     		モデル H
    （六角対辺）     		ØD注1） L1 L2 M 注2）
    有効断面積 mm²     		品質g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    注1）ØDは最大径を意味します。
    注2）FEPチューブ使用時の値を示します。
    Ø16はナイロンチューブのみを使用した場合の値を示します。

    プラグ: KQG2P
    適合管継手サイズ外径 モデル ØD L A 品質g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

関連製品

ブログ＆ニュース

最新ニュース＆
ブログ

もっと見る
  • 2026/09/21

    フェールオープンとフェールクローズ: 空気圧システムに適切なバルブを選択する方法
    直接の答え: 停電時に実際に何が起こるか 空気圧バルブは制御信号または電力を失うと、現在の位置に留まりません。所定の静止状態に戻ります。その静止状態は次のいずれかです フェールオープン または フェールクローズ . A フェールオープン エネルギーが失われると、バルブは開いた位置に移動します。圧縮空気、...
    続きを読む
  • 2026/09/14

    空気圧シリンダガイド：種類、選定、自動化への応用 | CKT
    空気圧シリンダの基礎: 最初に知っておくべきこと 空気圧シリンダは、圧縮空気のエネルギーを直線的な力と動きに変換する機械式アクチュエータです。これは自動製造システムで最も広く使用されている最終制御要素であり、推定世界市場価値は約 2026 年時点で 56 億ドル 自動車、包装、食品加工、半導体業界全体で年間出荷台数は8,500万台を超えています。 (出典: 世界の産業用ア...
    続きを読む
  • 2026/09/07

    複動シリンダガイド：動作原理、種類、選定のヒントとよくある質問
    正確で反復可能な直線運動を必要とするほぼすべての自動機械にとって、 複動シリンダ が標準的な選択です。結論は簡単です。伸長方向と収縮方向の両方で制御された力が必要な場合、複動シリンダは柔軟性、速度制御、およびプロセス全体の信頼性の点で単動シリンダよりも優れています。これは、作動媒体は異なりますが、空気圧システムと油圧システムの両方に当てはまります。 その根本的な理由は、複...
    続きを読む
  • 2026/08/31

    空気圧シリンダバレルの材質、種類、公差、選定ガイド
    空気圧シリンダーバレルはシリンダーの品質が実際に生きる場所です 空気圧シリンダのバレルについて 1 つだけ覚えている場合は、これだけは覚えておいてください。バレルは、空気圧シリンダの圧力定格、動作の滑らかさ、耐用年数を定義します。ピストンはピストンの内部でスライドし、シールは内壁に接触し、あらゆる負荷サイクルによって構造剛性にストレスがかかります。バレルの真円度が悪く、表面が粗く、または肉厚が...
    続きを読む

本物の信頼できる品質は自然に際立ちます。

選択は信頼から生まれ、協力は誠実さから生まれます。

  • Q: 問い合わせ後どれくらいで返事が来ますか？

    お問い合わせをいただいてから営業日以内に24時間以内にご返信させていただきます。

  • Q: メーカー直販ですか、それとも商社ですか？

    当社はメーカーであり、独自の国際販売部門を持っています。だから私たちはすべて自分たちで生産して販売することができます。

  • Q: カスタマイズされた製品を作ることはできますか?

    はい、お客様から提供された図面やサンプルに基づいて製品を開発、生産することができます。

  • Q: あなたの会社は製品の品​​質をどのように保証していますか?

    まず、各工程後に検査を行います。完成品については、お客様の要求と国際基準に従って全数検査を行います。

  • Q: あなたの製品は主にどこに輸出されていますか?

    当社の製品は主にドイツ、米国、デンマーク、ヨーロッパと北米の十数か国に輸出されています
