真空吸盤

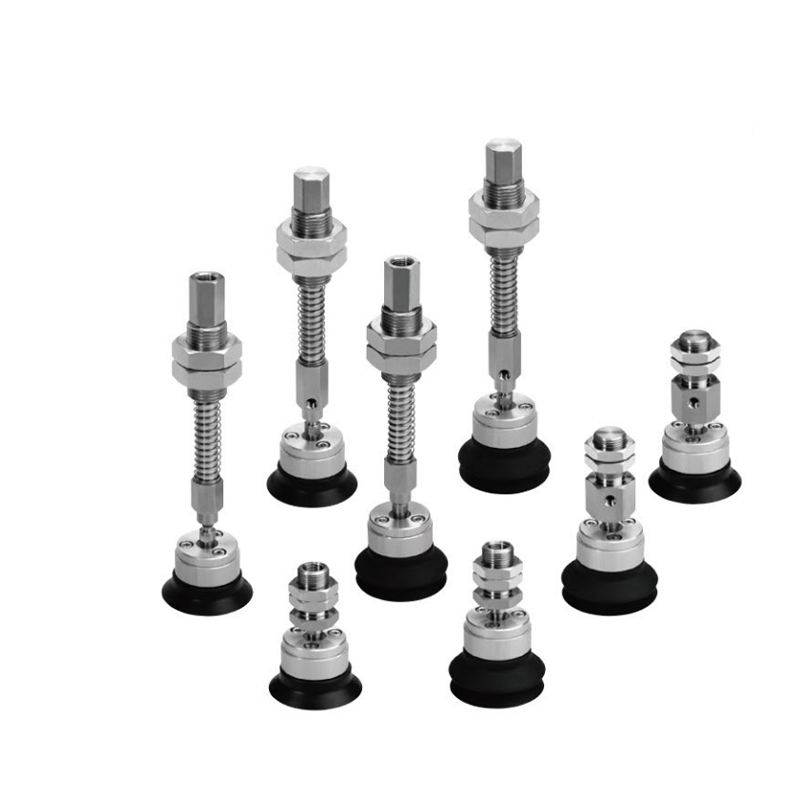

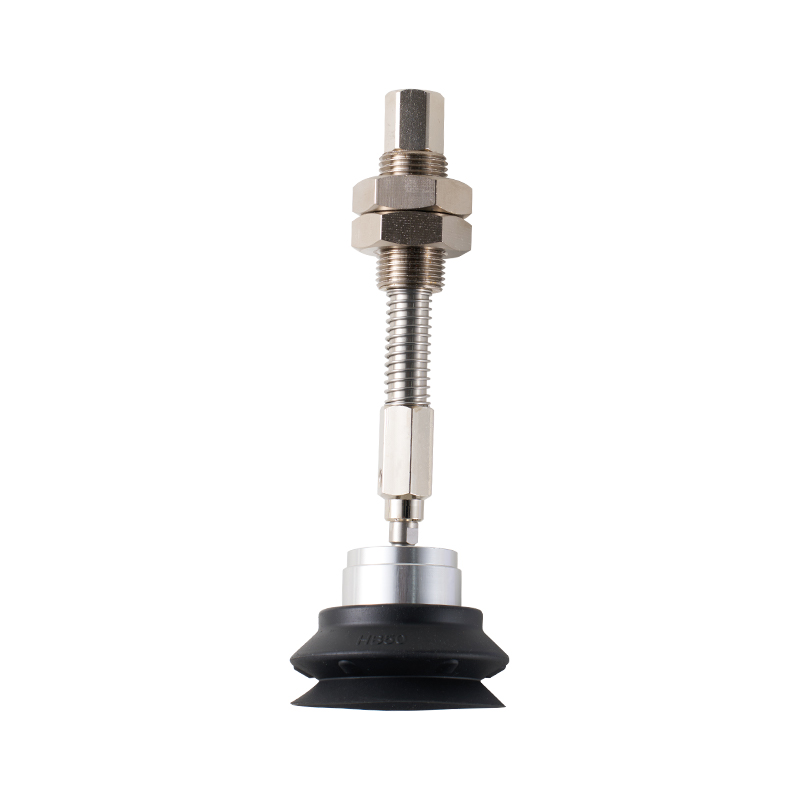

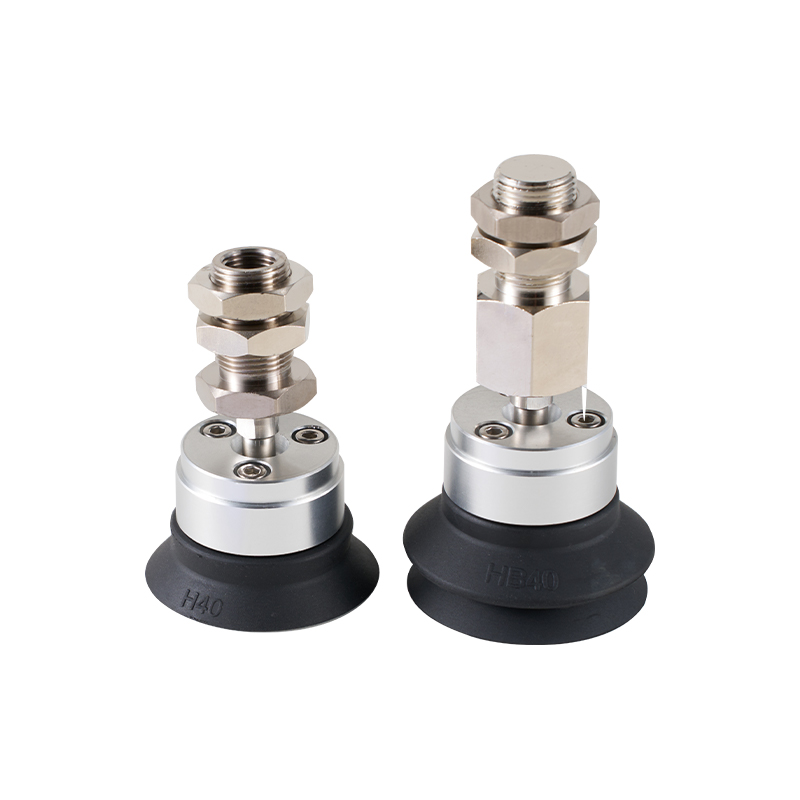

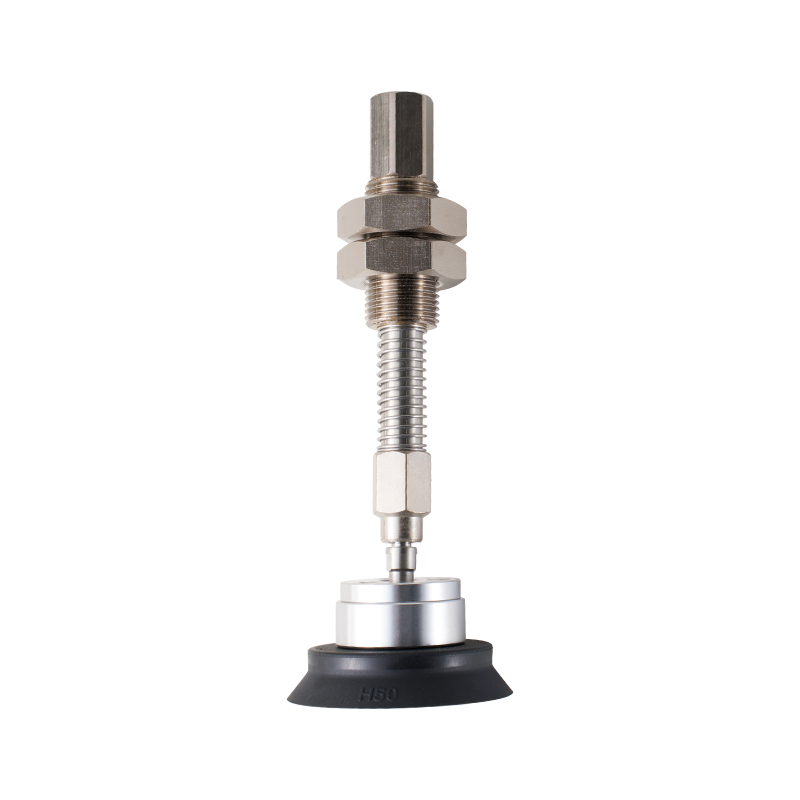

ZP2シリーズ高耐久スイング真空吸盤(Ø32~Ø125)

ZP2 シリーズの高耐久スイング真空吸盤 (Ø32~Ø125) は、産業シナリオにおける大きな荷重と大きな傾斜条件向けに設計されています。吊り下げられた補正機構を通じてワークピース表面の適応的なフィッティングを実現し、金属シートやエンジニアリングコンポーネントなどの硬い材料の搬送と位置決めに適しています。

主要な機能:
動的補償構造
内蔵された多方向スイングジョイントにより、吸盤は±15°の傾き範囲で自律的に姿勢調整が可能となり、ワークの変形や位置ずれによる真空漏れの心配がありません。

耐久性の高い強化設計
多層強化骨格と耐引裂性の高いゴム基材を複合成型することで構造剛性を向上させ、従来の吸盤の300％を超える一点衝撃荷重に耐えることができます。

グローバルなシール性能
可変径溝リップ構造とラビリンスシールリングの組み合わせにより、粗面や油面などの複雑な表面でも安定した真空度（初期値の85％以上）を維持します。

クイックレスポンスインターフェース
統合されたパイロットエアフローチャネル、吸引応答時間 ≤0.8 秒 (標準動作条件)、停電や材料の落下を防ぐ内蔵アンチサイフォンバルブグループ。

モジュラーアダプターシステム
M6～M12 ネジ/クイックチェンジフランジなどの複数の仕様の取り付けインターフェースを提供し、ロボットエンドエフェクターまたはトラスシステムとのプラグアンドプレイ統合をサポートします。

メール: manager@cktworld.com

ダウンロード

前へ：CTBシリーズ非接触吸盤
次へ：ZHP シリーズ真空発生器付きヘビーデューティ真空吸引カップ

内部構造

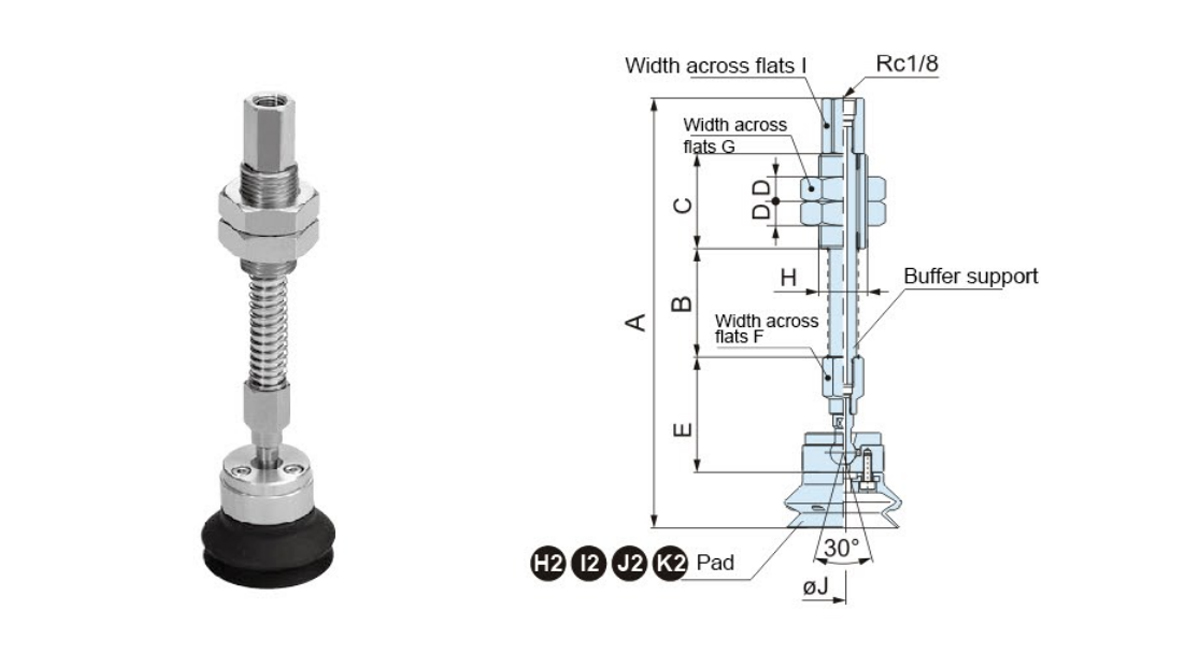

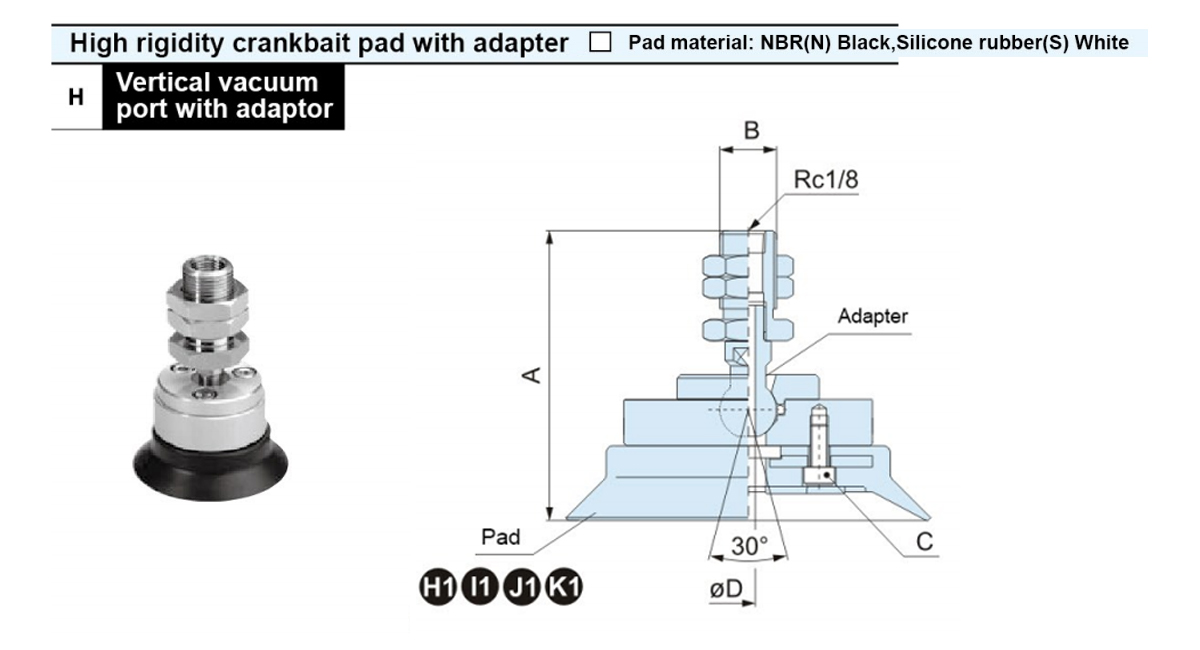

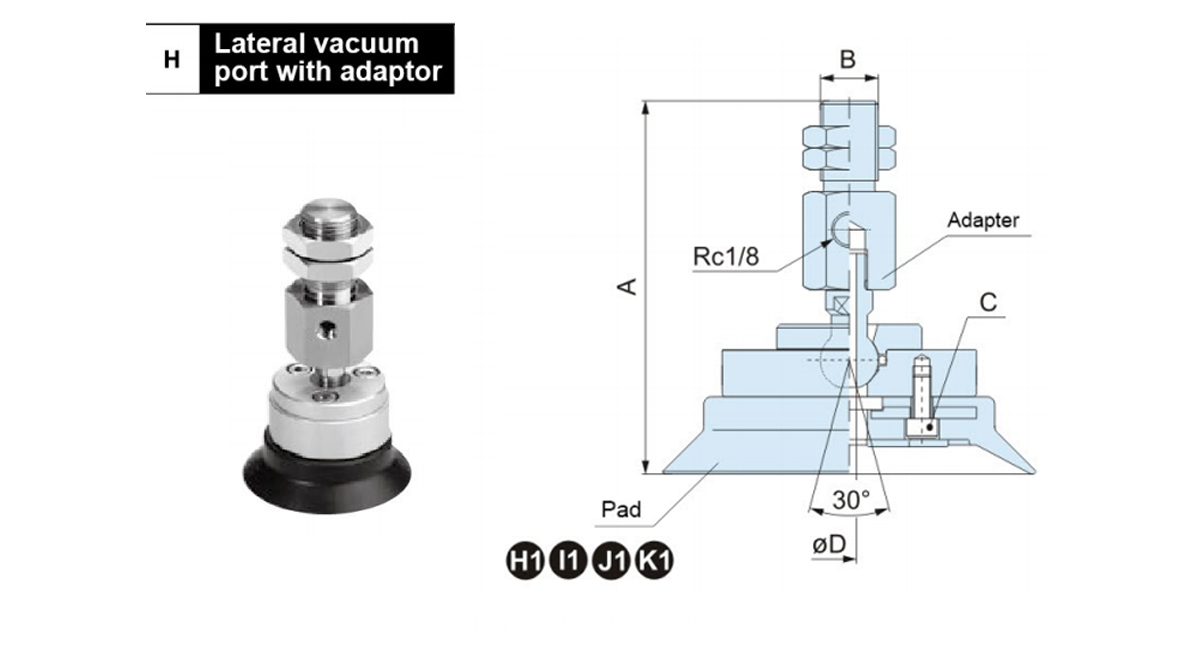

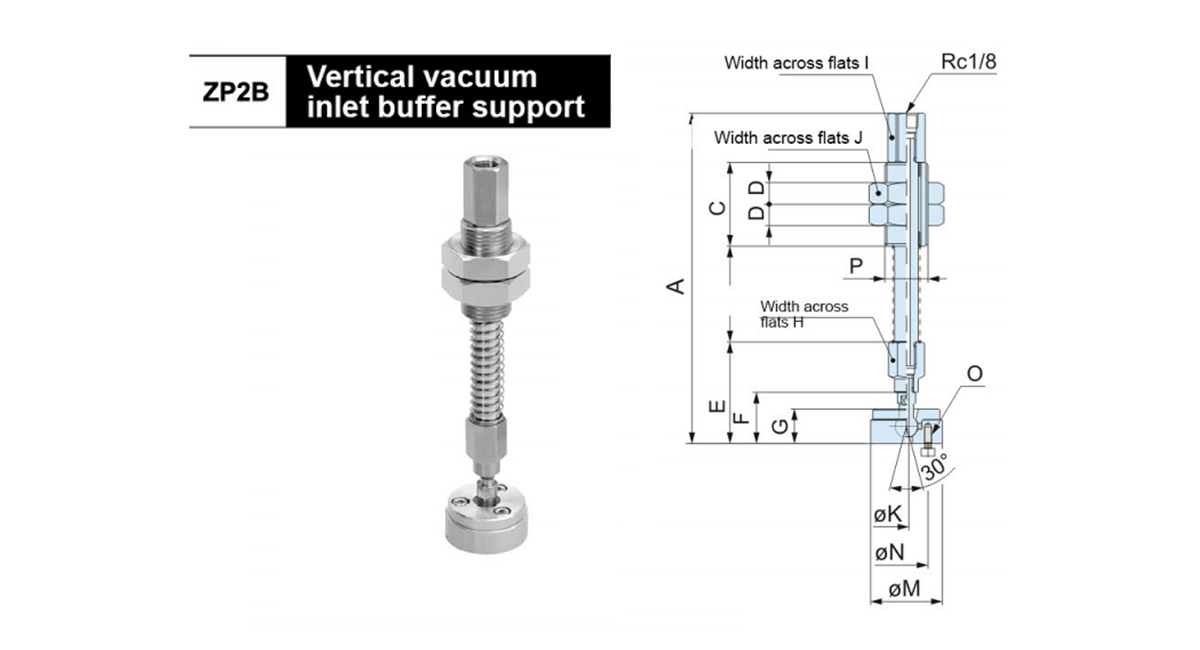

主要寸法(mm)
お問い合わせ

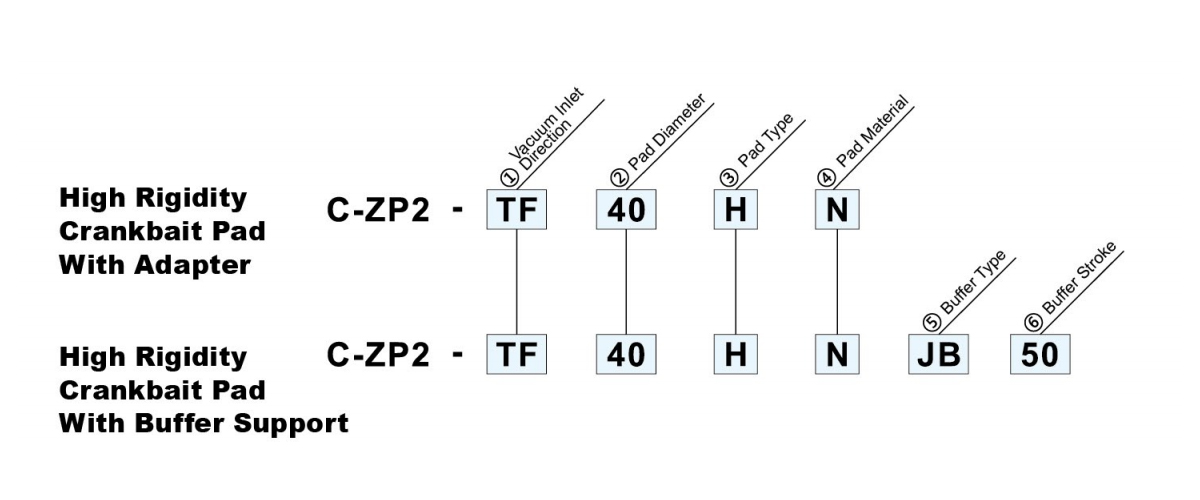

①真空ポート方向		④パッド素材□

TF	垂直	N	NBR

XF	横方向	S	シリコーンゴム

⑤バッファタイプ
JB	垂直 vaccum 入口

②パッド径(mm) O/ ③パッドテープ☆			ひ*	私*		じ*		K*
			32	40	50	63	80	100	125
			Ø32	Ø40	Ø50	Ø63	Ø80	Ø100	Ø125
H	リブ付きフラット		●	●		●		●

HB	2 ジャバラ		●	●		●		●

バッファストローク	25	25 mm	●	●		●		●

	50	50 mm	●	●		●		●

	75	75 mm	●	●		●		●
	100	100 mm	-	-		●		●

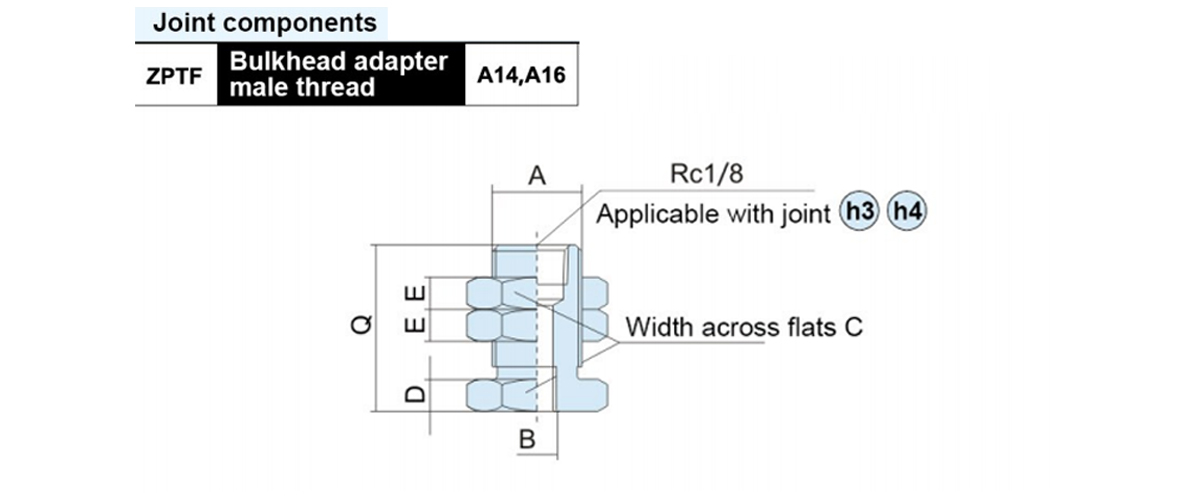

モード	A	B	C	D	E	Q	重量(g)
ZPTF-A14	M14×1	M6×1	19	5	5	26	42.5
ZPTF-A16	M16×1.5	M10×1.25	22	6	6	31	62.5

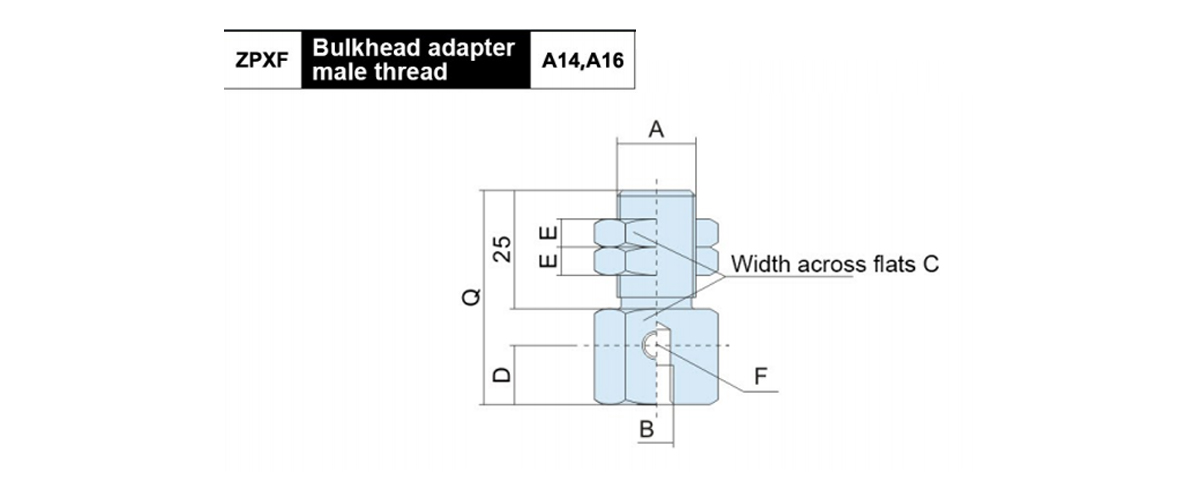

モード	A	B	C	D	E	F	Q	重量(g)
ZPXF-A14	M14×1	M6×1	19	5	5	M5×0.8	26	78.5
ZPXF-A16	M16×1.5	M10×1.25	22	6	6	Rc1/8	31	136.5

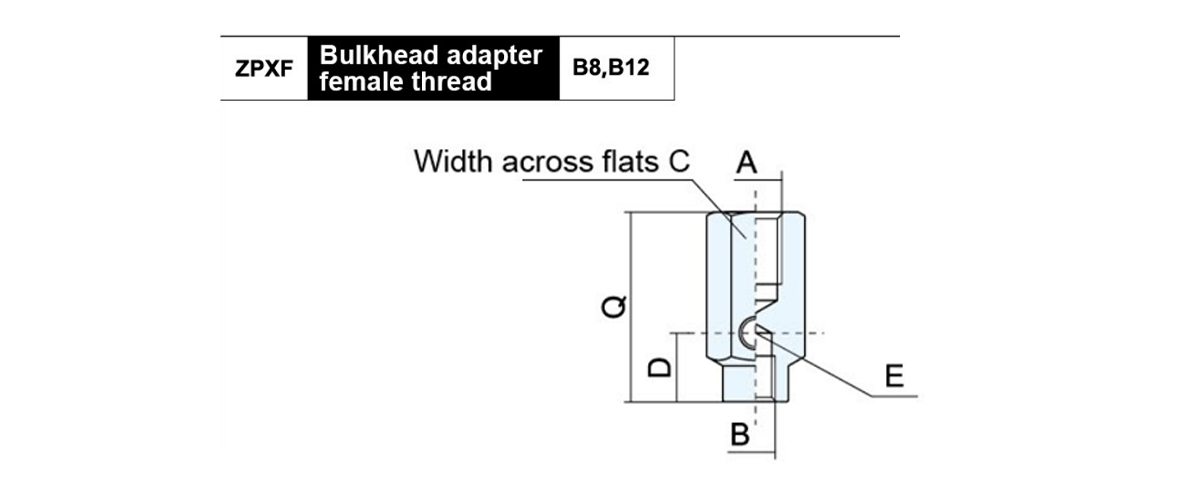

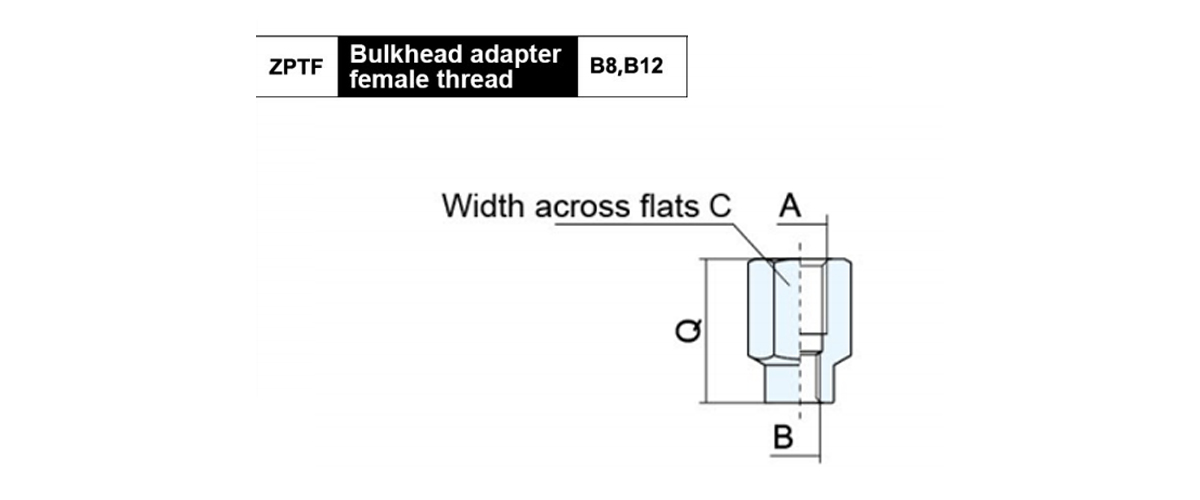

モード	A	B	C	Q	重量(g)
ZPTF-B8	M8×1.25	M6×1	13	21	16.5
ZPTF-B12	M12×1.75	M10×1.25	17	26	32

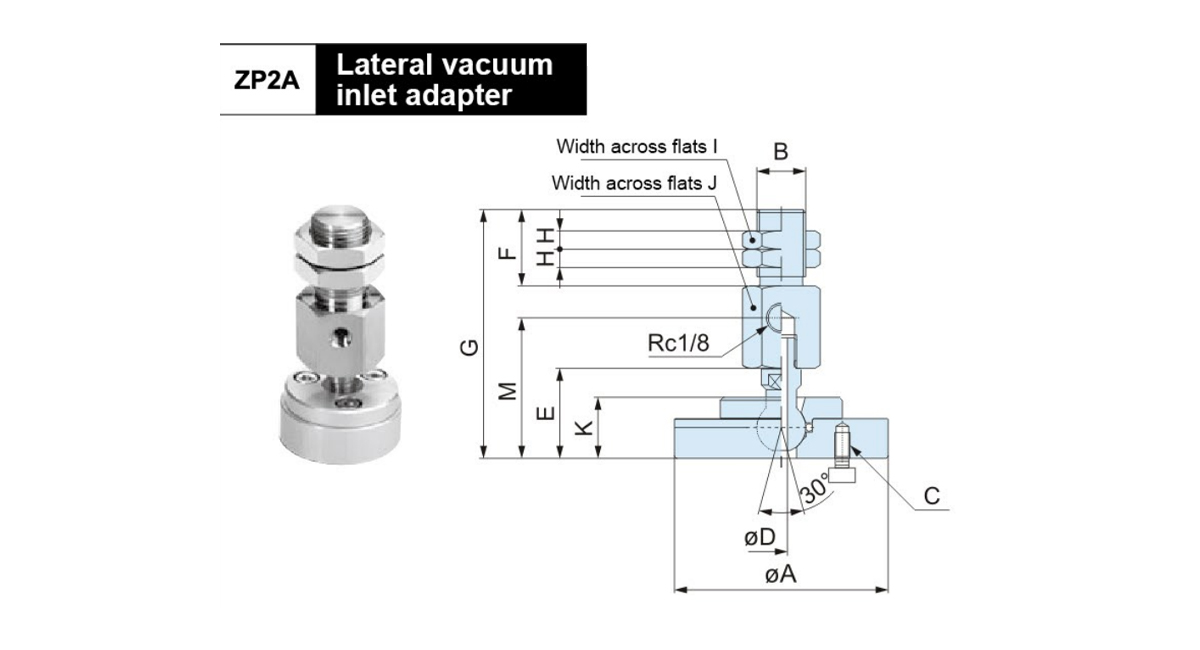

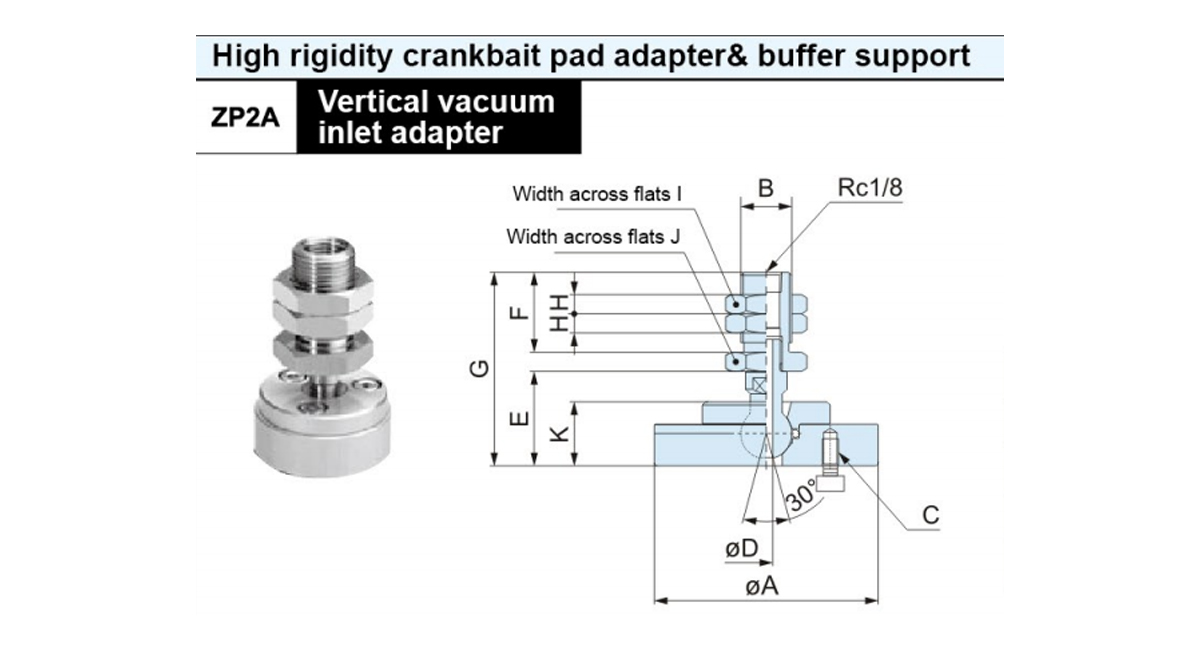

モード	オーア	B	C	ØD	E	F	G	H	I	J	K	適用可能なパッド
ZP2A-TF0	30	M14×1	3-M2.5×0.45	2	21.5	21	47.5	5	19	19	14.5	H1 H2
ZP2A-TF1			3-M3×0.5									I1 I2
ZP2A-TF2	50	M16×1.5	4-M4×0.7	4	28.5	25	59.5	6	22	22	19	J1 J2
ZP2A-TF3	70		4-M5×0.8		29.5		60.5				20	K1 K2

モード	オーア	B	C	ØD	E	F	G	H	I	J	K	適用可能なパッド
ZP2A-TF0	30	M14×1	3-M2.5×0.45	2	21.5	21	47.5	5	19	19	14.5	H1 H2
ZP2A-TF1			3-M3×0.5									I1 I2
ZP2A-TF2	50	M16×1.5	4-M4×0.7	4	28.5	25	59.5	6	22	22	19	J1 J2
ZP2A-TF3	70		4-M5×0.8		29.5		60.5				20	K1 K2

モード	オーア	B	C	ØD	E	F	G	H	1	J	K	M	適用可能なパッド
ZP2A-XF0	30	M14×1	3-M2.5×0.45	2	21.5	21	59.5	5	19	19	14.5	32	H1 H2
ZP2A-XF1			3-M3×0.5										I1 I2
ZP2A-XF2	50	M16×1.5	4-M4×0.7	4	28.5	25	80.5	6	22	22	19	45	J1 J2
ZP2A-XF3	70		4-M5×0.8		29.5		81.5				20	46	K1 K2

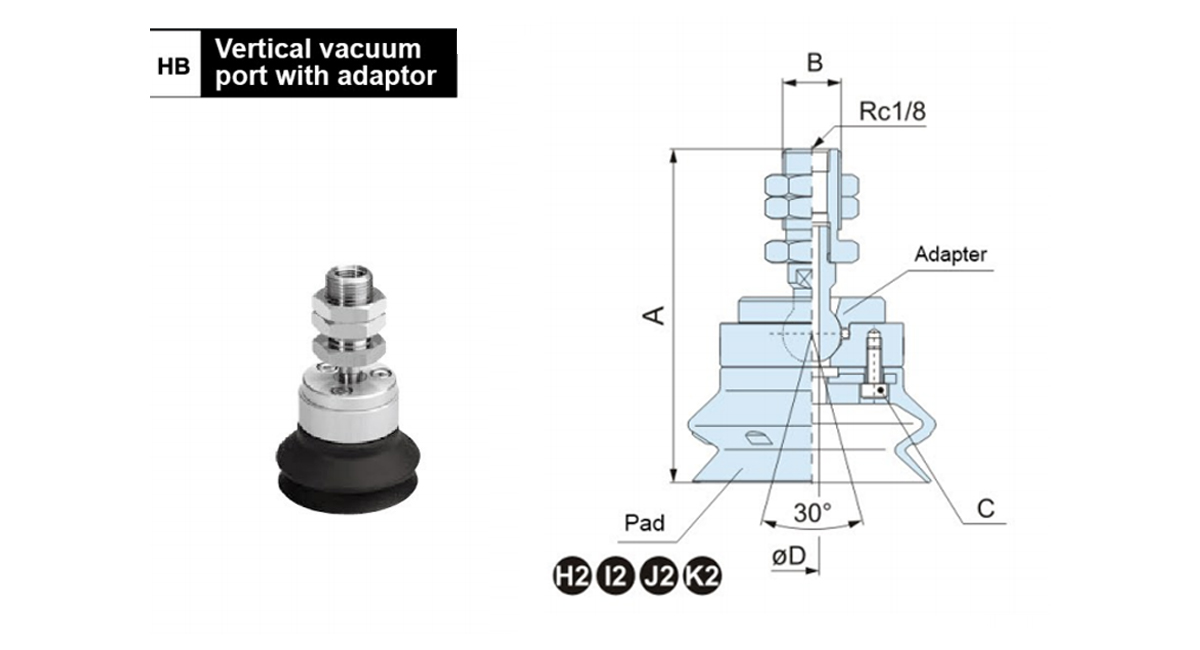

モード	A	B	C	D	E	F	G	H	I	J	ØK	ØM	ØN	0	P	適用可能パッド
ZP2B-TF0JB25	138	40	35	9	42.5	21.5	14.5	13	14	27	2	30	14	3-M2.5×0.45	M18×1.5	H1 H2
ZP2B-TF0JB50	173	75
ZP2B-TFOJB75	209	111
ZP2B-TF1JB25	138	40											18	3-M3×0.5		I1 I2
ZP2B-TF1JB50	173	75
ZP2B-TF1JB75	209	111
ZP2B-TF2JB25	172.5	44	50	9.5	54.5	28.5	19	17	17	30	4	50	34	4-M4×0.7	M22×1.5	J1 J2
ZP2B-TF2JB50	208.5	80
ZP2B-TF2JB75	248.5	120
ZP2B-TF2JB100	283.5	155
ZP2B-TF3JB25	173.5	44			55.5	29.5	20	17	17	30	4	70	40	4-M5×0.8		K1 K2
ZP2B-TF3JB50	209.5	80
ZP2B-TF3JB75	249.5	120
ZP2B-TF3JB100	284.5	155

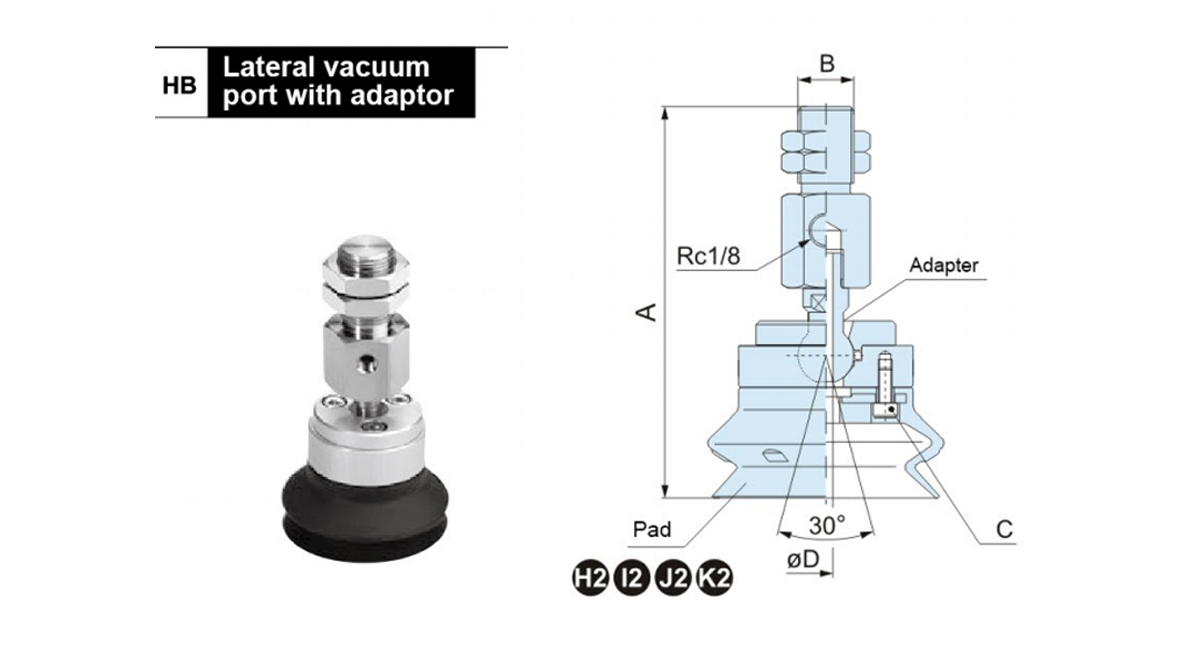

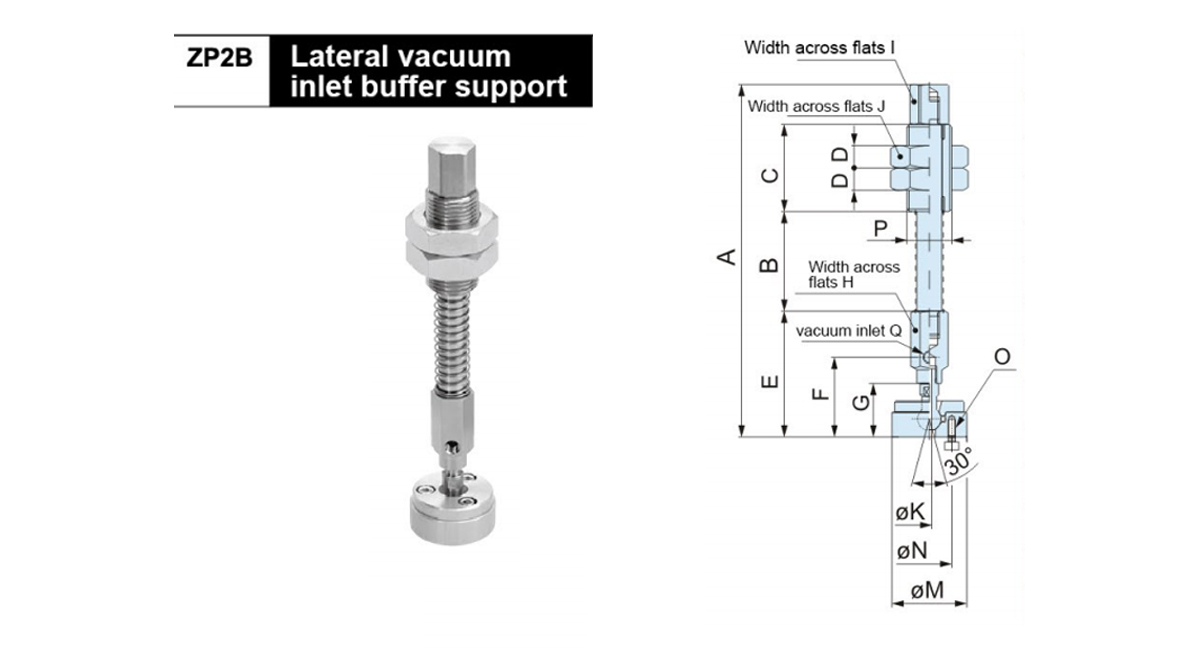

モード	A	B	C	D	E	F	G	H	1	J	ØK	ØM	ØN	0	P	Q	適用可能パッド
ZP2B-XF0JB25	141.5	40	35	9	50.5	32	21.5	13	14	27	2	30	14	3-M2.5×0.45	M18×1.5	M5×0.8	H1 H2
ZP2B-XF0JB50	176.5	75
ZP2B-XFOJB75	212.5	111
ZP2B-XF1JB25	141.5	40											18	3-M3×0.5			I1 I2
ZP2B-XF1JB50	176.5	75
ZP2B-XF1JB75	212.5	111
ZP2B-XF2JB25	182.5	44	50	9.5	67.5	45	28.5	22	17	30	4	50	34	4-M4×0.7	M22×1.5	Rc1/8	J1 J2
ZP2B-XF2JB50	218.5	80
ZP2B-XF2JB75	258.5	120
ZP2B-XF2JB100	293.5	155
ZP2B-XF3JB25	182.5	44			68.5	46	29.5	22	17	30	4	70	40	4-M5×0.8			K1 K2
ZP2B-XF3JB50	218.5	80
ZP2B-XF3JB75	258.5	120
ZP2B-XF3JB100	293.5	155

モード	A	B	C	ØD	アダプターのモデル
C-ZP2-TF32H□	55.5	M14×1	3-M2.5×0.45	2	ZP2A-TF0
C-ZP2-TF40H□	59		3-M3×0.5		ZP2A-TF1
C-ZP2-TF50H□
C-ZP2-TF63H□	74	M16×1.5	4-M4×0.7	4	ZP2A-TF2
C-ZP2-TF80H□	76
C-ZP2-TF100H□	81.5		4-M5×0.8		ZP2A-TF3
C-ZP2-TF125H□

モード	A	B	C	ØD	アダプターのモデル
C-ZP2-TF32HB□	66	M14×1	3-M2.5×0.45	2	ZP2A-TF0
C-ZP2-TF40HB□	68		3-M3×0.5		ZP2A-TF1
C-ZP2-TF50HB□	71.5
C-ZP2-TF63HB□	91	M16×1.5	4-M4×0.7	4	ZP2A-TF2
C-ZP2-TF80HB□	96.5
C-ZP2-TF100HB□	108		4-M5×0.8		ZP2A-TF3
C-ZP2-TF125HB	116.5

モード	A	B	C	ØD	アダプターのモデル
C-ZP2-XF32H□	67.5	M14×1	3-M2.5×0.45	2	ZP2A-XF0
C-ZP2-XF40H□	71		3-M3×0.5		ZP2A-XF1
C-ZP2-XF50H□
C-ZP2-XF63H□	95	M16×1.5	4-M4×0.7	4	ZP2A-XF2
C-ZP2-XF80H□	97
C-ZP2-XF100H□	102.5		4-M5×0.8		ZP2A-XF3
C-ZP2-XF125H□

モード	A	B	C	ØD	アダプターのモデル
C-ZP2-XF32HB□	78	M14×1	3-M2.5×0.45	2	ZP2A-XF0
C-ZP2-XF40HB□	80		3-M3×0.5		ZP2A-XF1
C-ZP2-XF50HB□	83.5
C-ZP2-XF63HB□	112	M16×1.5	4-M4×0.7	4	ZP2A-XF2
C-ZP2-XF80HB□	117.5
C-ZP2-XF100HB□	129		4-M5×0.8		ZP2A-XF3
C-ZP2-XF125HB□	137.5

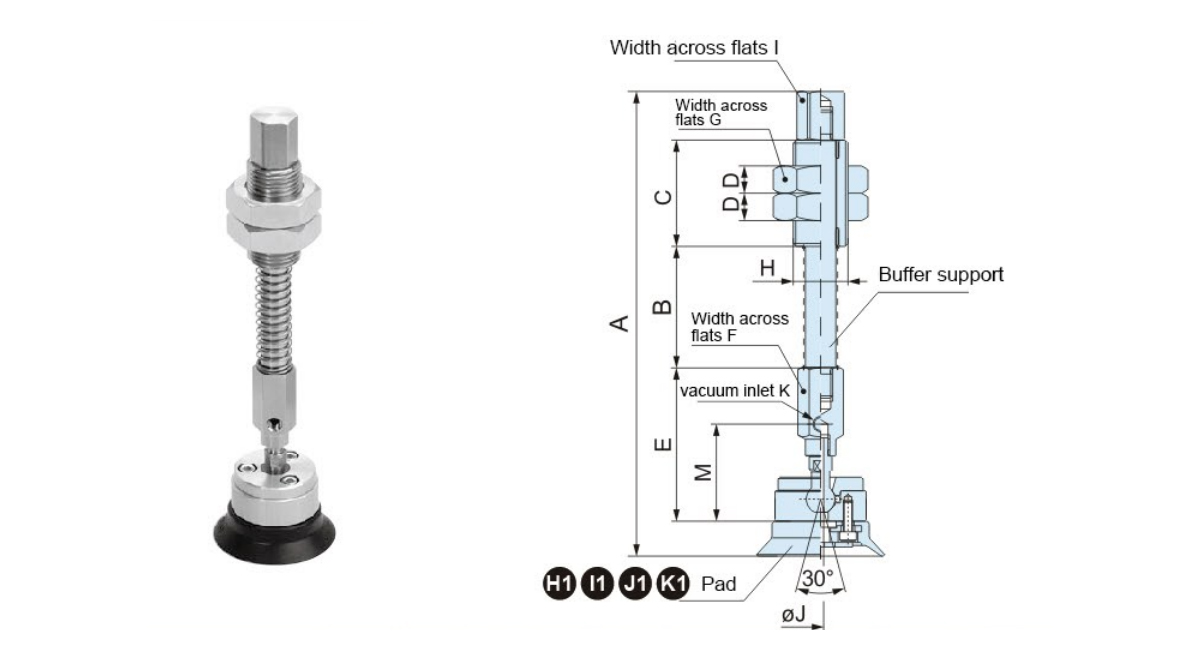

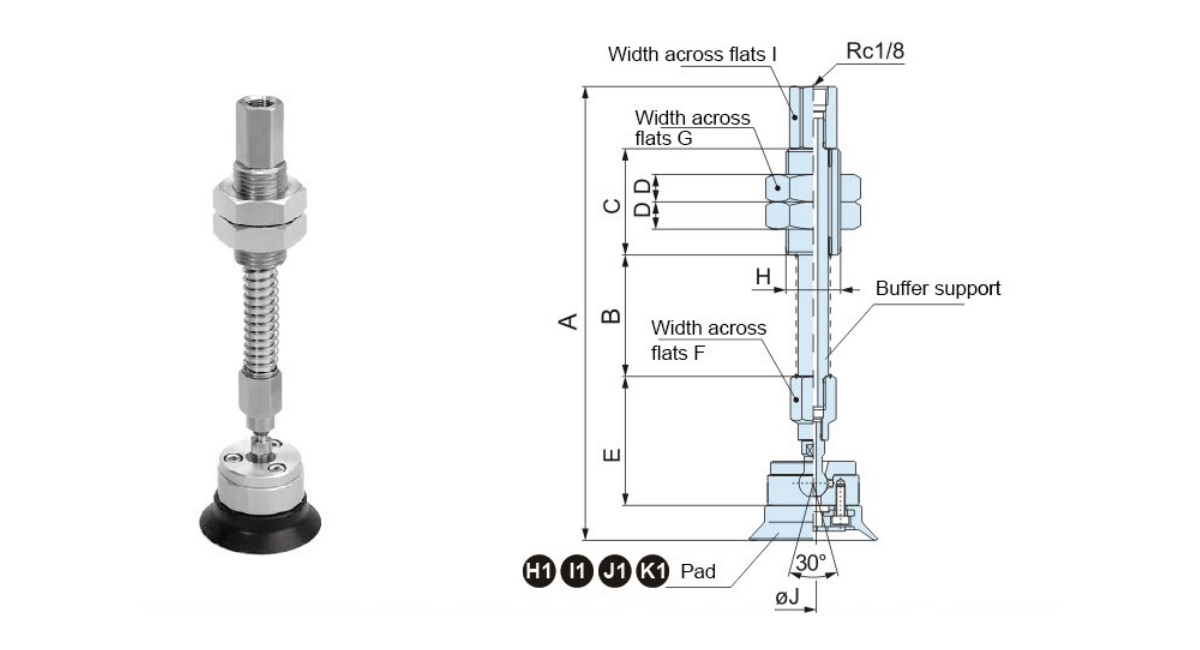

モード	A	B	C	D	E	F	G	H	I	ØJ	バッファサポートモデル
C-ZP2-TF32H□JB25	146	40	35	9	42.5	13	27	M18×1.5	14	2	ZP2B-TFOJB25
C-ZP2-TF32H□ JB50	181	75									ZP2B-TFOJB50
C-ZP2-TF32H□JB75	217	111									ZP2B-TFOJB75
C-ZP2-TF40H□JB25	149.5	40									ZP2B-TF1JB25
C-ZP2-TF40H□JB50	184.5	75									ZP2B-TF1JB50
C-ZP2-TF40H□JB75	220.5	111									ZP2B-TF1JB75
C-ZP2-TF50H□JB25	149.5	40									ZP2B-TF1JB25
C-ZP2-TF50H□JB50	184.5	75									ZP2B-TF1JB50
C-ZP2-TF50H□JB75	220.5	111									ZP2B-TF1JB75
C-ZP2-TF63H□JB25	187	44	50	9.5	54.5	17	30	M22×1.5	17	4	ZP2B-TF2JB25
C-ZP2-TF63H□JB50	223	80									ZP2B-TF2JB50
C-ZP2-TF63H□JB75	263	120									ZP2B-TF2JB75
C-ZP2-TF63H□JB100	298	155									ZP2B-TF2JB100
C-ZP2-TF80H□JB25	189	44									ZP2B-TF2JB25
C-ZP2-TF80H□JB50	225	80									ZP2B-TF2JB50
C-ZP2-TF80H□JB75	265	120									ZP2B-TF2JB75
C-ZP2-TF80H□JB100	300	155									ZP2B-TF2JB100
C-ZP2-TF100H□JB25	194.5	44			55.5						ZP2B-TF3JB25
C-ZP2-TF100H□JB50	230.5	80									ZP2B-TF3JB50
C-ZP2-TF100H□JB75	270.5	120									ZP2B-TF3JB75
C-ZP2-TF100H□JB100	305.5	155									ZP2B-TF3JB100
C-ZP2-TF125H□JB25	194.5	44									ZP2B-TF3JB25
C-ZP2-TF125H□JB50	230.5	80									ZP2B-TF3JB50
C-ZP2-TF125H□JB75	270.5	120									ZP2B-TF3JB75
C-ZP2-TF125H□JB100	305.5	155									ZP2B-TF3JB100

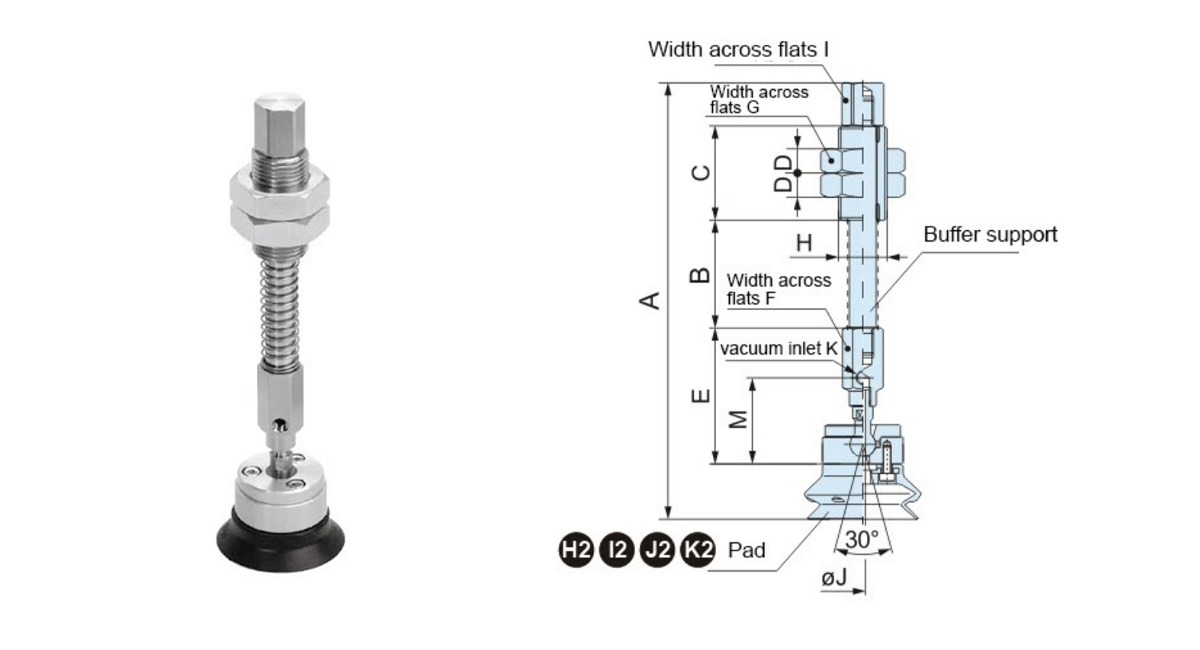

モード	A	B	C	D	E	F	G	H	I	ØJ	バッファサポートモデル
C-ZP2-TF32HB□ JB25	156.5	40	35	9	42.5	13	27	M18×1.5	14		ZP2B-TFOJB25
C-ZP2-TF32HB□ JB50	191.5	75									ZP2B-TFOJB50
C-ZP2-TF32HB□ JB75	227.5	111									ZP2B-TFOJB75
C-ZP2-TF40HB□ JB25	158.5	40									ZP2B-TF1JB25
C-ZP2-TF40HB□ JB50	193.5	75								2	ZP2B-TF1JB50
C-ZP2-TF40HB□JB75	229.5	111									ZP2B-TF1JB75
C-ZP2-TF50HB□ JB25	158.5	40									ZP2B-TF1JB25
C-ZP2-TF50HB□ JB50	193.5	75									ZP2B-TF1JB50
C-ZP2-TF50HB□ JB75	229.5	111									ZP2B-TF1JB75
C-ZP2-TF63HB□ JB25	204	44	50	9.5	54.5		30	M22×1.5	17	4	ZP2B-TF2JB25
C-ZP2-TF63HB□ JB50	240	80									ZP2B-TF2JB50
C-ZP2-TF63HB□ JB75	280	120				17					ZP2B-TF2JB75
C-ZP2-TF63HB□ JB100	315	155									ZP2B-TF2JB100
C-ZP2-TF80HB□ JB25	209.5	44									ZP2B-TF2JB25
C-ZP2-TF80HB□ JB50	245.5	80									ZP2B-TF2JB50
C-ZP2-TF80HB□ JB75	285.5	120									ZP2B-TF2JB75
C-ZP2-TF80HB□JB100	320.5	155									ZP2B-TF2JB100
C-ZP2-TF100HB□ JB25	221	44			55.5						ZP2B-TF3JB25
C-ZP2-TF100HB□ JB50	257	80									ZP2B-TF3JB50
C-ZP2-TF100HB□ JB75	297	120									ZP2B-TF3JB75
C-ZP2-TF100HB□ JB100	332	155									ZP2B-TF3JB100
C-ZP2-TF125HB□ JB25	229.5	44									ZP2B-TF3JB25
C-ZP2-TF125HB□ JB50	265.5	80									ZP2B-TF3JB50
C-ZP2-TF125HB□ JB75	305.5	120									ZP2B-TF3JB75
C-ZP2-TF125HB□ JB100	340.5	155									ZP2B-TF3JB100

モード	A	B	C	D	E	F	G	H	1	ØJ	K	M	バッファサポートモデル
C-ZP2-XF32H□JB25	149.5	40	35	9	50.5	13	27	M18×1.5	14	2	M5×0.8	32	ZP2B-XFOJB25
C-ZP2-XF32H□JB50	184.5	75											ZP2B-XFOJB50
C-ZP2-XF32H□JB75	220.5	111											ZP2B-XFOJB75
C-ZP2-XF40H□JB25	153	40											ZP2B-XF1JB25
C-ZP2-XF40H□JB50	188	75											ZP2B-XF1JB50
C-ZP2-XF40H□JB75	224	111											ZP2B-XF1JB75
C-ZP2-XF50H□JB25	153	40											ZP2B-XF1JB25
C-ZP2-XF50H□JB50	188	75											ZP2B-XF1JB50
C-ZP2-XF50H□JB75	224	111											ZP2B-XF1JB75
C-ZP2-XF63H□JB25	197	44	50	9.5-	67.5	22	30	M22×1.5	17	4	Rc1/8	45	ZP2B-XF2JB25
C-ZP2-XF63H□JB50	233	80											ZP2B-XF2JB50
C-ZP2-XF63H□JB75	273	120											ZP2B-XF2JB75
C-ZP2-XF63H□JB100	308	155											ZP2B-XF2JB100
C-ZP2-XF80H□JB25	199	44											ZP2B-XF2JB25
C-ZP2-XF80H□JB50	235	80											ZP2B-XF2JB50
C-ZP2-XF80H□JB75	275	120											ZP2B-XF2JB75
C-ZP2-XF80H□JB100	310	155											ZP2B-XF2JB100
C-ZP2-XF100H□JB25	204.5	44			68.5							46	ZP2B-XF3JB25
C-ZP2-XF100H□JB50	240.5	80											ZP2B-XF3JB50
C-ZP2-XF100H□ JB75	280.5	120											ZP2B-XF3JB75
C-ZP2-XF100H□ JB100	315.5	155											ZP2B-XF3JB100
C-ZP2-XF125H□ JB25	204.5	44											ZP2B-XF3JB25
C-ZP2-XF125H□ JB50	240.5	80											ZP2B-XF3JB50
C-ZP2-XF125H□ JB75	280.5	120											ZP2B-XF3JB75
C-ZP2-XF125H□ JB100	315.5	155											ZP2B-XF3JB100

モードl	A	B	C	D	E	F	G	H	1	ØJ	K	M	バッファサポートモデル
C-ZP2-XF32HB□JB25	160	40	35	9	50.5	13	27	M18×1.5	14	2	M5×0.8	32	ZP2B-XFOJB25
C-ZP2-XF32HB□JB50	195	75											ZP2B-XFOJB50
C-ZP2-XF32HB□JB75	231	111											ZP2B-XFOJB75
C-ZP2-XF40HB□JB25	162	40											ZP2B-XF1JB25
C-ZP2-XF40HB□JB50	197	75											ZP2B-XF1JB50
C-ZP2-XF40HB□JB75	233	111											ZP2B-XF1JB75
C-ZP2-XF50HB□JB25	165.5	40											ZP2B-XF1JB25
C-ZP2-XF50HB□JB50	200.5	75											ZP2B-XF1JB50
C-ZP2-XF50HB□JB75	236.5	111											ZP2B-XF1JB75
C-ZP2-XF63HB□JB25	214	44	50	9.5	67.5	22	30	M22×1.5	17	4	Rc1/8	45-	ZP2B-XF2JB25
C-ZP2-XF63HB□JB50	250	80											ZP2B-XF2JB50
C-ZP2-XF63HB□JB75	290	120											ZP2B-XF2JB75
C-ZP2-XF63HB□JB100	325	155											ZP2B-XF2JB100
C-ZP2-XF80HB□JB25	219.5	44											ZP2B-XF2JB25
C-ZP2-XF80HB□JB50	255.5	80											ZP2B-XF2JB50
C-ZP2-XF80HB□JB75	295.5	120											ZP2B-XF2JB75
C-ZP2-XF80HB□JB100	330.5	155											ZP2B-XF2JB100
C-ZP2-XF100HB□ JB25	231	44			68.5							46	ZP2B-XF3JB25
C-ZP2-XF100HB□ JB50	267	80											ZP2B-XF3JB50
C-ZP2-XF100HB□ JB75	307	120											ZP2B-XF3JB75
C-ZP2-XF100HB□ JB100	342	155											ZP2B-XF3JB100
C-ZP2-XF125HB□ JB25	239.5	44											ZP2B-XF3JB25
C-ZP2-XF125HB□ JB50	275.5	80											ZP2B-XF3JB50
C-ZP2-XF125HB□ JB75	315.5	120											ZP2B-XF3JB75
C-ZP2-XF125HB□JB100	350.5	155											ZP2B-XF3JB100
