正圧、負圧どちらでも使用可能です。
カニューレ径：φ4～012mm。

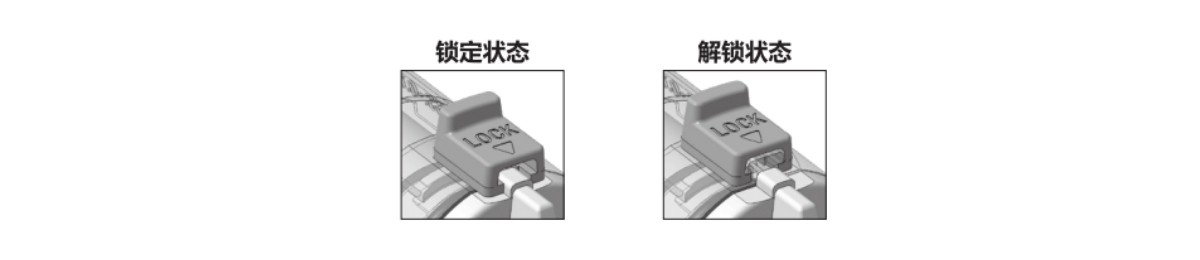

ロック機構により、正圧下での使用時の部品の緩みや脱落を効果的に防止します。
・正圧・負圧どちらでも使用可能です。
・チューブ径：φ4～012mm。
・作動中の部品の緩みや脱落を防止できるロック機構付です。
| アイテム | C-ZFC5□ | C-ZFC7□ | ||||
| 接続口径(mm) | Ø4 | Ø6 | Ø6 | Ø8 | Ø10 | Ø12 |
| 流体 | 空気 | |||||
| 圧力範囲 | -100 kPa～1.0 MPa | |||||
| 労働と環境 温度 | 0～60℃ | |||||
| 圧力テスト | 1.5 MPa | |||||
| 流量(正圧) (L/分) | 45 | 100 | 120 | 250 | 300 | 350 |
| 流量(負圧) (Lmin) | 10 | 20 | 30 | 70 | 80 | 100 |
| 濾過精度 | 5μm | |||||
| チューブに適した素材 | ナイロン、ソフトナイロン、PU | |||||
| シェルの素材 | マクロロン | |||||
| N.W(ブラケット付き (g) | 12.8 | 12.8 | 24.2 | 24 | 28.6 | 27.8 |

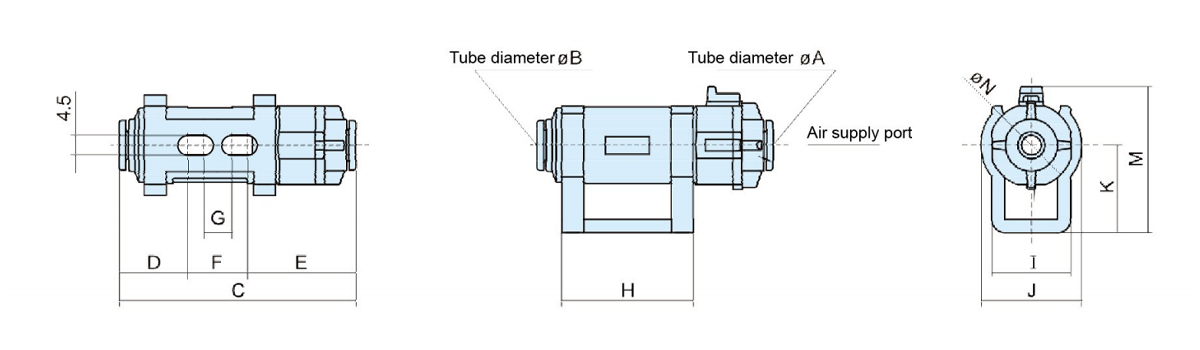

| モデル | オーア | ØB | C | D | E | F | G | H | I | J | K | M | ØN |
| C-ZFC53-B | 4 | 4 | 53.9 | 13.5 | 24.7 | 13.5 | 6.4 | 30 | 18 | 23 | 20 | 33.4 | 19 |
| C-ZFC54-B | 6 | 6 | |||||||||||
| C-ZFC74-B | 68.4 | 20.7 | 28.5 | 19.2 | 8.7 | 34 | 20 | 27.3 | 24 | 39.8 | 23.6 | ||
| C-ZFC75-B | 8 | 8 | |||||||||||
| C-ZFC76-B | 10 | 10 | 79.7 | 26.7 | 33.8 | ||||||||
| C-ZFC77-B | 12 | 12 | |||||||||||
| C-ZFC53-B-X01 | 4 | 6 | 53.9 | 13.5 | 24.7 | 13.5 | 6.4 | 30 | 18 | 23 | 20 | 33.4 | 19 |
| C-ZFC74-B-X01 | 6 | 8 | 68.4 | 20.7 | 28.5 | 19.2 | 8.7 | 34 | 20 | 27.3 | 24 | 39.8 | 23.6 |
| C-ZFC75-B-X01 | 8 | 10 | 73.7 | 33.8 | |||||||||
| C-ZFC76-B-X01 | 10 | 12 | 79.7 | 26.7 | |||||||||
| C-ZFC54-B-X02 | 6 | 4 | 53.9 | 13.5 | 24.7 | 13.5 | 6.4 | 30 | 18 | 23 | 20 | 33.4 | 19 |
| C-ZFC75-B-X02 | 8 | 6 | 68.4 | 20.7 | 28.5 | 19.2 | 8.7 | 34 | 20 | 27.3 | 24 | 39.8 | 23.6 |
| C-ZFC76-B-X02 | 10 | 8 | 74.4 | 26.7 | |||||||||
| C-ZFC77-B-X02 | 12 | 10 | 79.7 | 33.8 |
