アクチュエータ シリンダの説明: 力、サイジング、およびメンテナンス ガイド

シリンダーボディの形状とそれぞれの適合時期

エアシリンダはいくつかの本体構成で製造されており、間違ったスタイルを選択することは、自動化機器の早期摩耗の最も一般的な原因の 1 つです。

丸型ボディ (ISO 6432) シリンダー

これらは、特定のボア サイズに対して最もコンパクトなオプションであり、クレビスまたはフランジ ブラケットを使用して堅固な機械フレームに簡単に取り付けることができます。これらは一般に 8 mm ～ 25mm のボア サイズで見られ、ピック アンド プレース アーム、小型エジェクタ機構、および作動軸に沿ったスペースが限られているゲート用途に好まれています。

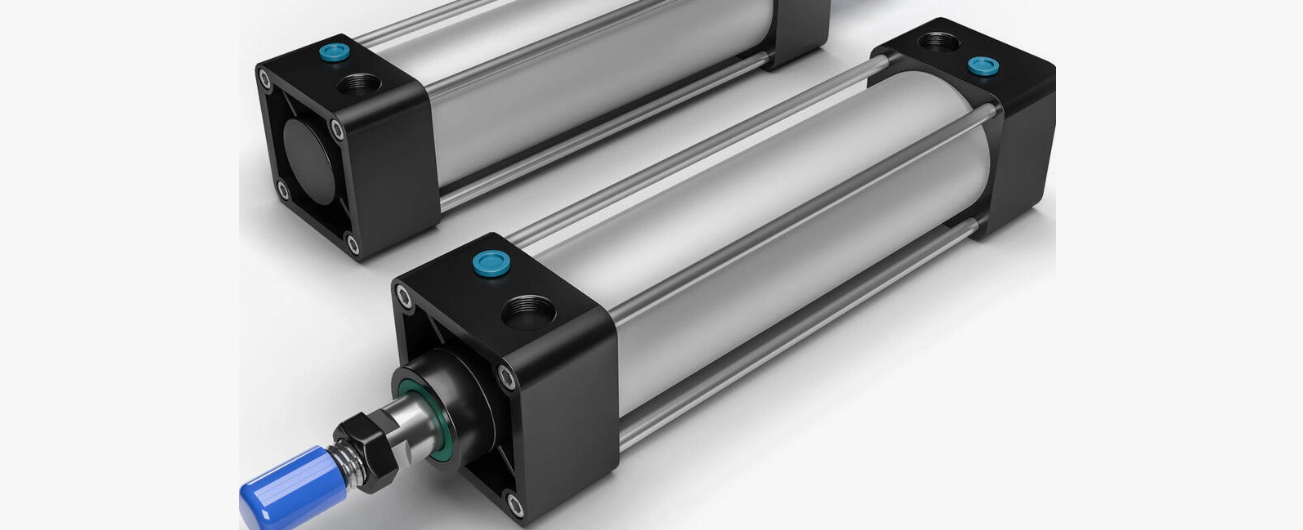

プロファイルボディ (ISO 15552) シリンダー

4 つの側面すべてに沿って統合された取り付けスロットを備えた正方形または長方形の断面ボディ。平坦な表面と T スロット溝により、設計者は追加の固定具を使用せずにセンサー、ブラケット、ガイド レールをシリンダー本体に直接ボルトで固定できます。このスタイルは 32mm ～ 125mm のボア範囲で主流であり、一般的な産業オートメーションのデフォルトの選択肢です。

ガイド付き（スライド）シリンダー

これらは、標準的なシリンダーと内蔵リニア ガイド ロッドを組み合わせたもので、通常はメイン ロッドと平行に走る 2 本の硬化鋼シャフトです。ガイドロッドは、標準的なシリンダロッドとシールを曲げたり磨耗させたりするような側面荷重とトルクを吸収します。 プッシャーアームや回転グリッパーなど、ロッドの中心線から中心を外して負荷がかかる用途では、標準のロッドシリンダーではなくガイド付きシリンダーを使用する必要があります。 なぜなら、サイドローディングはロッドシールの早期故障の唯一の最大の原因だからです。

薄形シリンダ

マルチステーション回転テーブルなど、軸方向のスペースが重要視されるクランプ操作用に設計されたショートストロークのフラットプロファイルユニットです。ストローク長が 50mm を超えることはほとんどありませんが、取り付け面が平らで全長が短いため、標準シリンダでは適合しない場所への設置に最適です。
