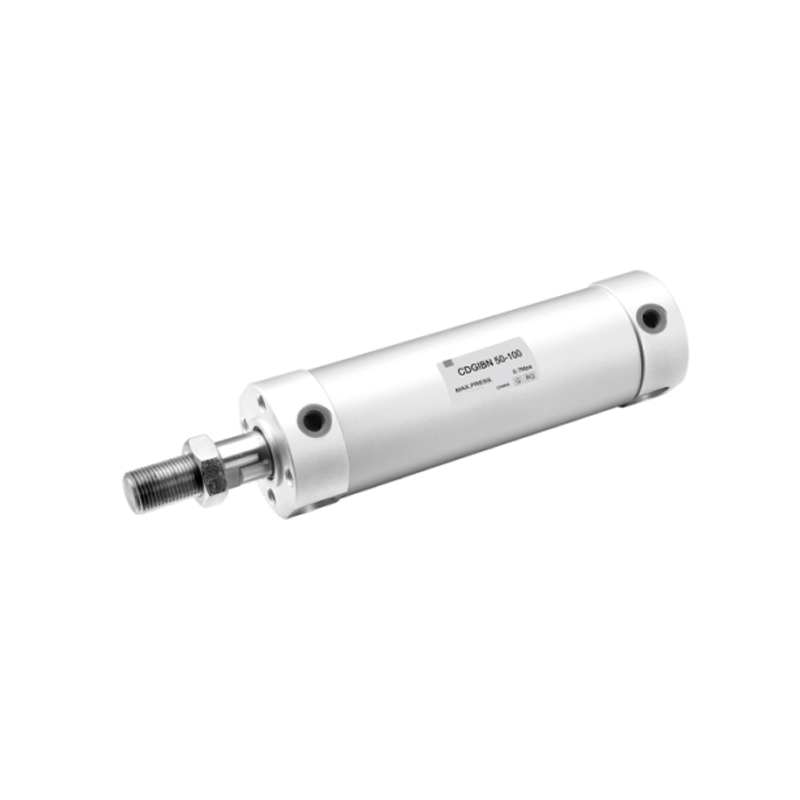

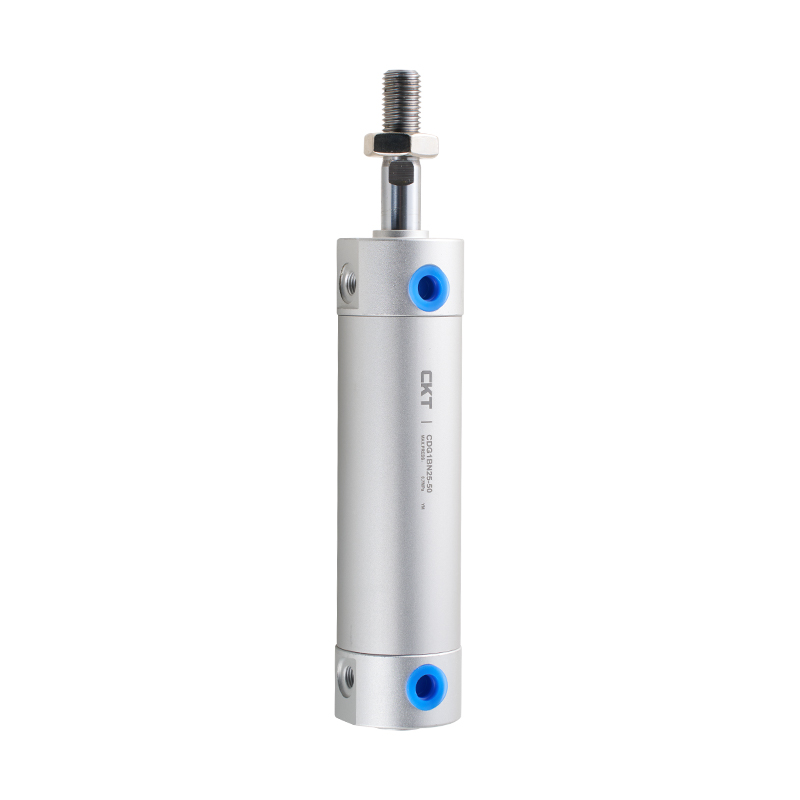

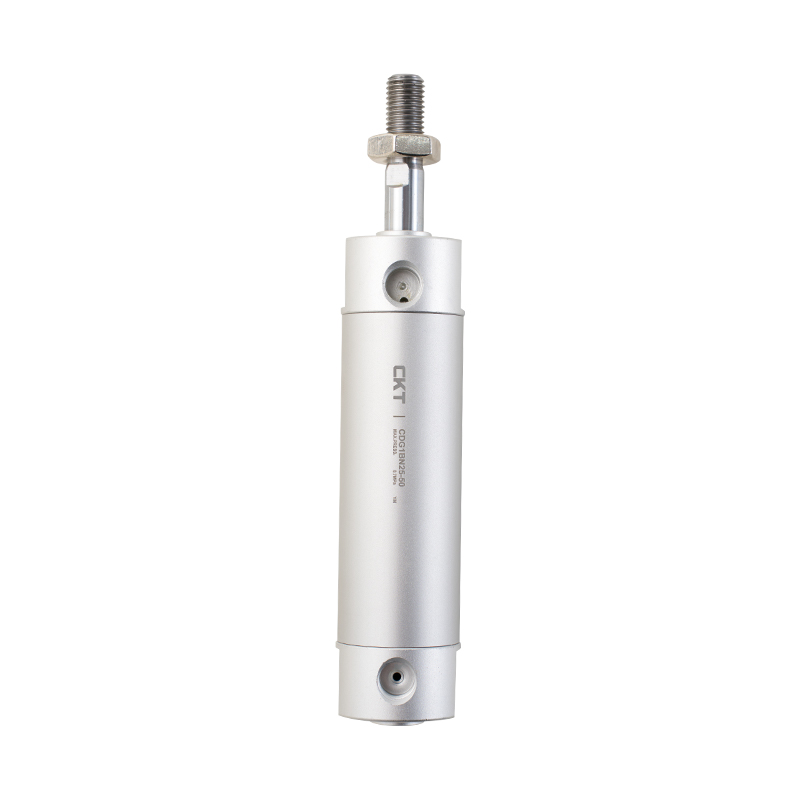

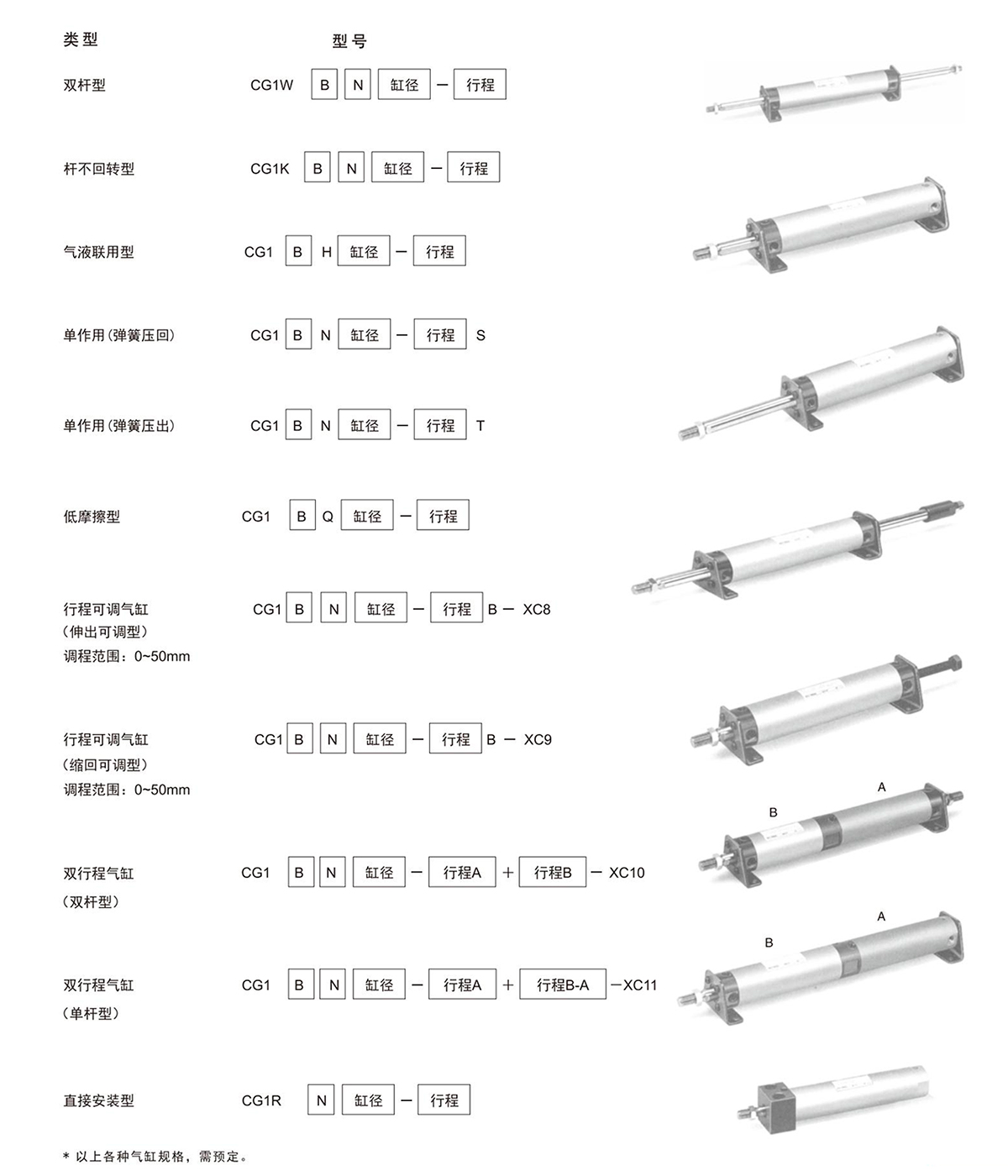

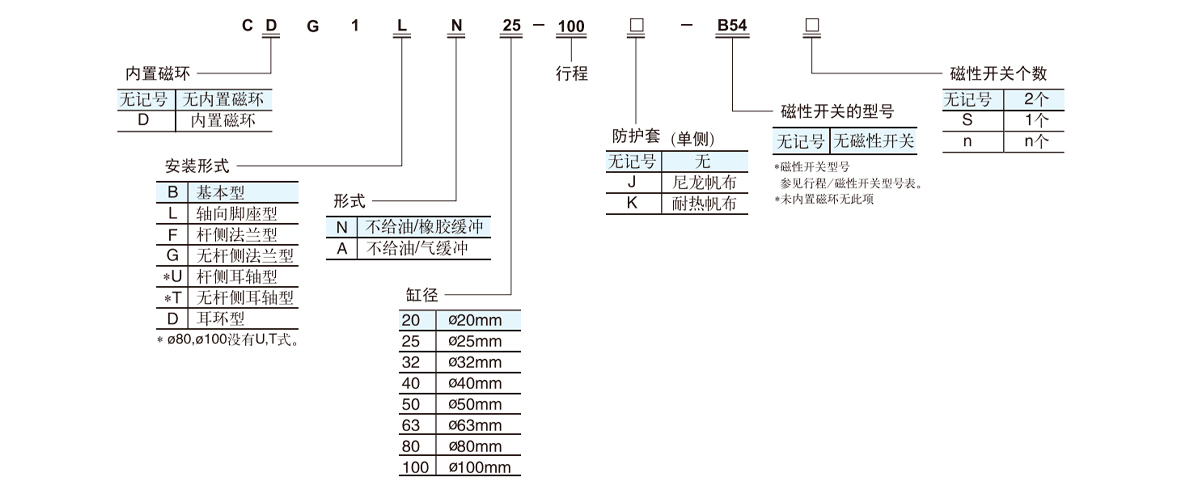

CG1シリーズ 片ロッド複動ライトシリンダ

1. フロントカバーとリアカバーには、シリンダーの逆転衝撃を軽減するための固定衝突防止パッドが装備されています。
2. シリンダーバレルと前後カバーは精密なねじ山によって接続されており、密閉性と安定性を確保します。
3. フロントカバーには自己潤滑ベアリングが装備されており、追加の潤滑は必要ありません。
4. 顧客が使いやすいさまざまな設置形式を選択できます。
5. フロントカバーとリアカバーの両側に取り付け穴があります。
6. エアおよびゴムバッファタイプはオプションです。

メール: manager@cktworld.com
ダウンロード
前へ：前の記事はありません
次へ：MIシリーズ ステンレスミニシリンダ
  • シリンダー径(mm) 20 25 32 40 50 63 80 100
    使用流体 空気
    動作モード 複動形
    最高使用圧力 1.0MPa
    最低使用圧力 0.05MPa
    周囲温度および流体温度 マグネットスイッチ：-10℃～60℃
    非磁性スイッチ：-10℃～70℃
    ピストン速度 50～1000mm/s 50～700mm/s
    バッファリング ゴムクッション/エアクッション
    ストローク長さの許容差mm ~1000:(0~1.4)
    ~1200:(0~1.8)     		~1000:(0~1.4)
    ~1500:(0~1.8)
    ・潤滑 不要
    接続径Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    ※注油が必要な場合はタービン油No.1 ISOVG32をご使用ください。

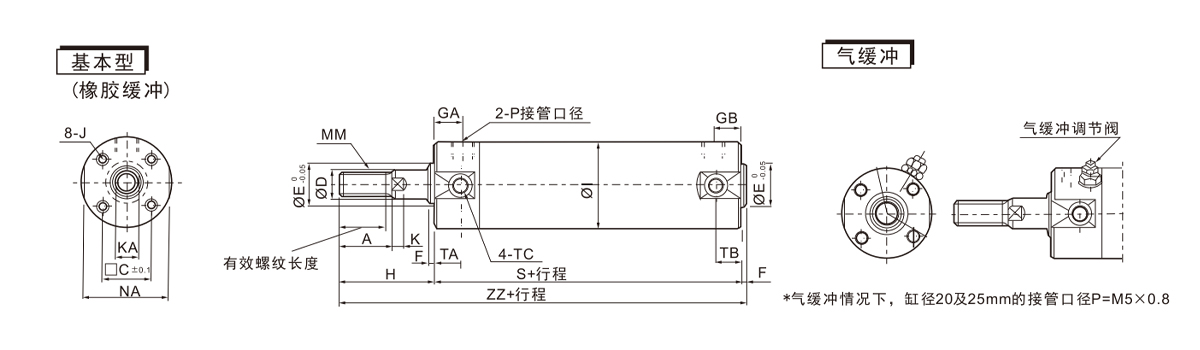

  • シリンダー径(mm) 移動範囲(mm) 有効ねじ長さ A □C 外径 ØE F GA GB I J K か MM NA P S た 結核 TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7 深7 4 6 M8×1.25 24 ※1/8 69 11 11 M5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8 深さ7.5 5.5 8 M10×1.25 29 ※1/8 69 11 11 M6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0.8 深8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1 深さ12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1.25 深さ16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5 深さ16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5 深さ22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75 深さ22 10 26 M26×1.5 100 1/2 108 - - 71 182

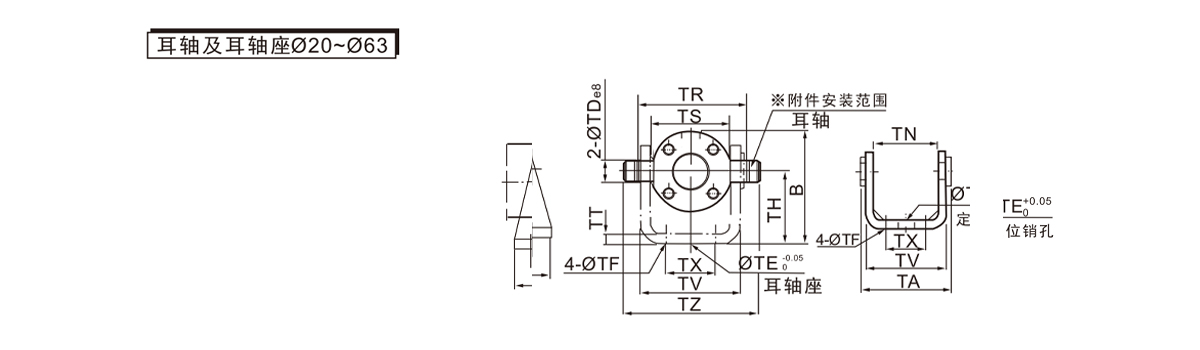

    シリンダー径(mm) 耳軸 イヤーシャフトシート
    部品番号 ØTDeB 部品番号 B 結核 オテ ØTF TH TR TS TT テレビ TW テキサス州 TY TZ
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

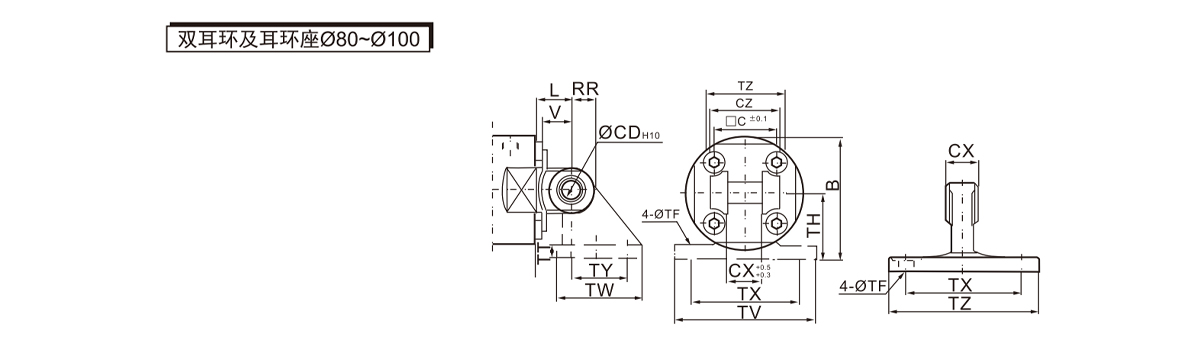

    シリンダー径(mm) ダブルイヤリング イヤリングホルダー
    部品番号 ØCD H10 CX チェコ共和国 L RR V 部品番号 ØTF TH TT テレビ TW テキサス州 TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

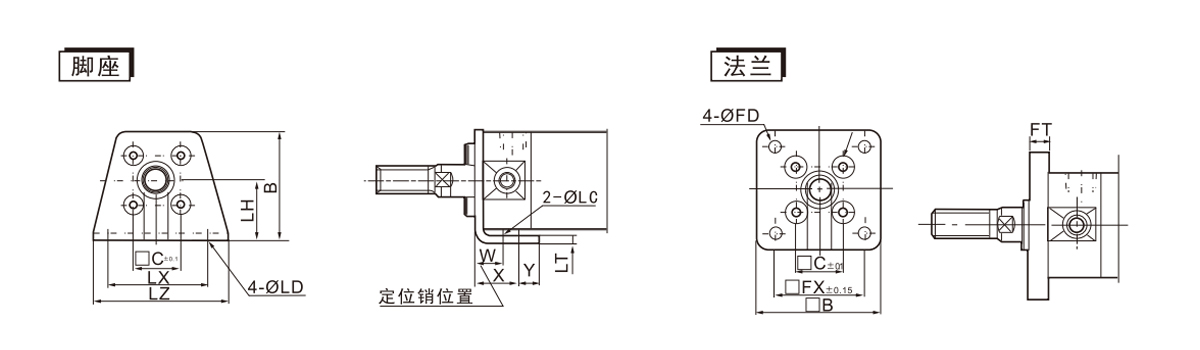

    シリンダー径(mm) フットレスト フランジ
    部品番号 ØLC ØLD 左側 LT LX LZ B W X Y 部品番号 □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

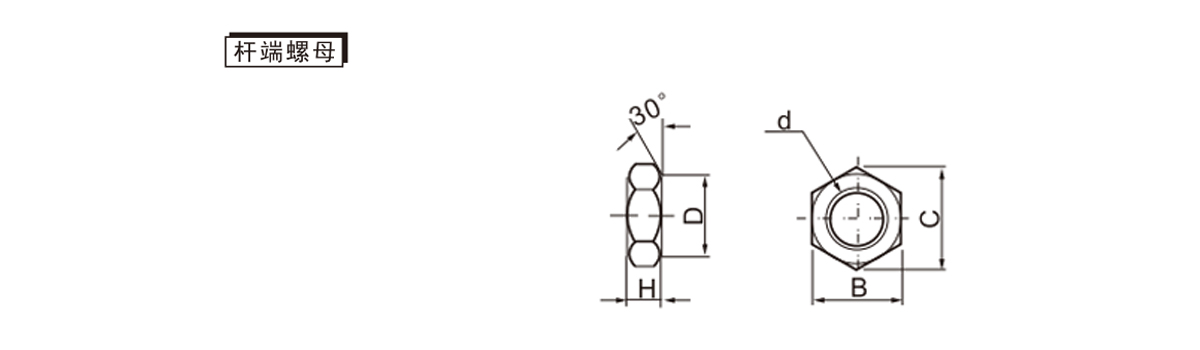

    シリンダー径(mm) ロッド先端ナット
    部品番号 d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5,063 NT-G05 M18×1.5 11 24 (27.7) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

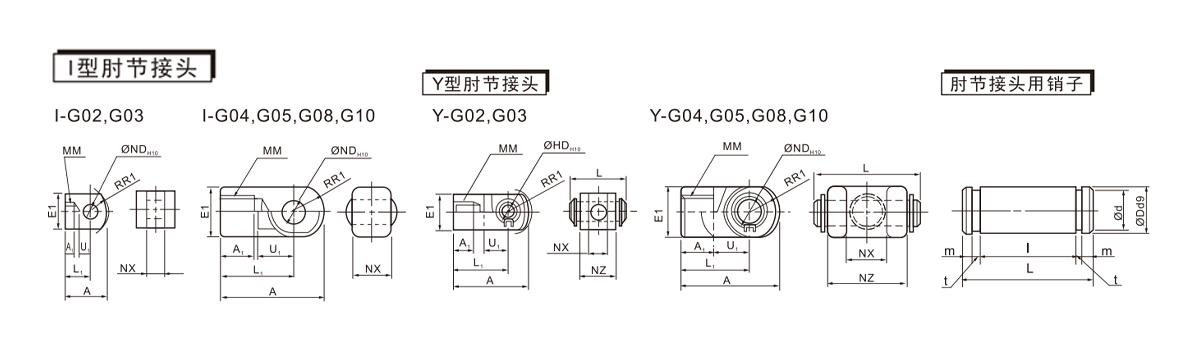

    シリンダー径(mm) I型肘関節 Y型エルボジョイントコネクター 肘関節ピン
    部品番号 A A1 E1 L1 MM RR1 U1 ND H10 NX 部品番号 A A1 E1 L1 MM RR1 U1 ND H10 NX オランダ語 L 部品番号 ØDD9 L OD I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    ※Φ80シリンダー、Φ100シリンダーのエルボジョイントに使用しているピンは両耳リングに使用しているピンと同じです。
