MIシリーズ ステンレスミニシリンダ サプライヤー

ホーム / 製品 / エアシリンダー / ミニシリンダー / MIシリーズ ステンレスミニシリンダ

MIシリーズ ステンレスミニシリンダ MIシリーズ ステンレスミニシリンダ
  • MIシリーズ ステンレスミニシリンダ
  • MIシリーズ ステンレスミニシリンダ
ミニシリンダー

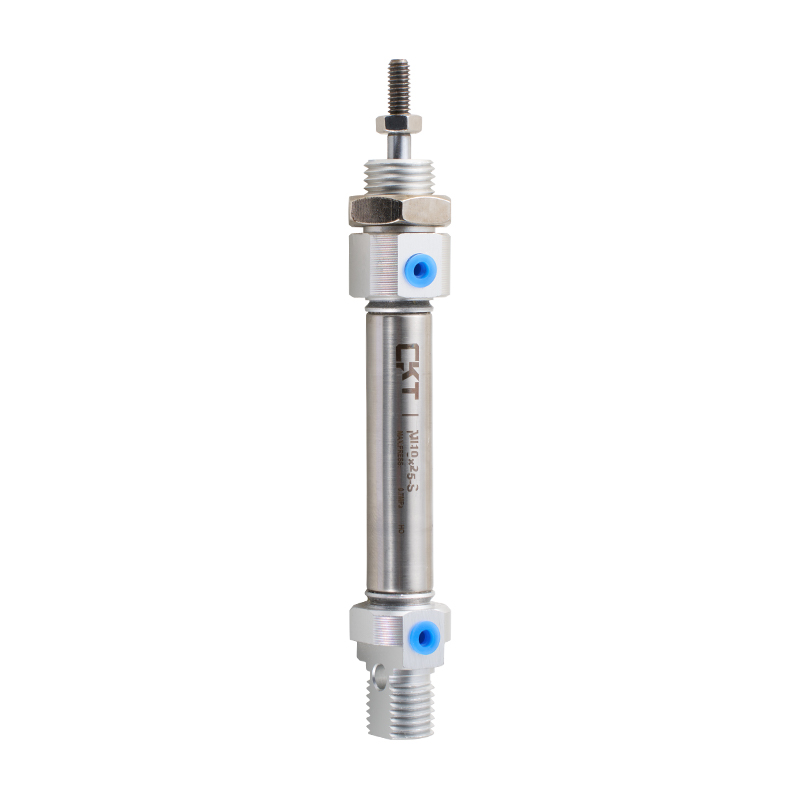

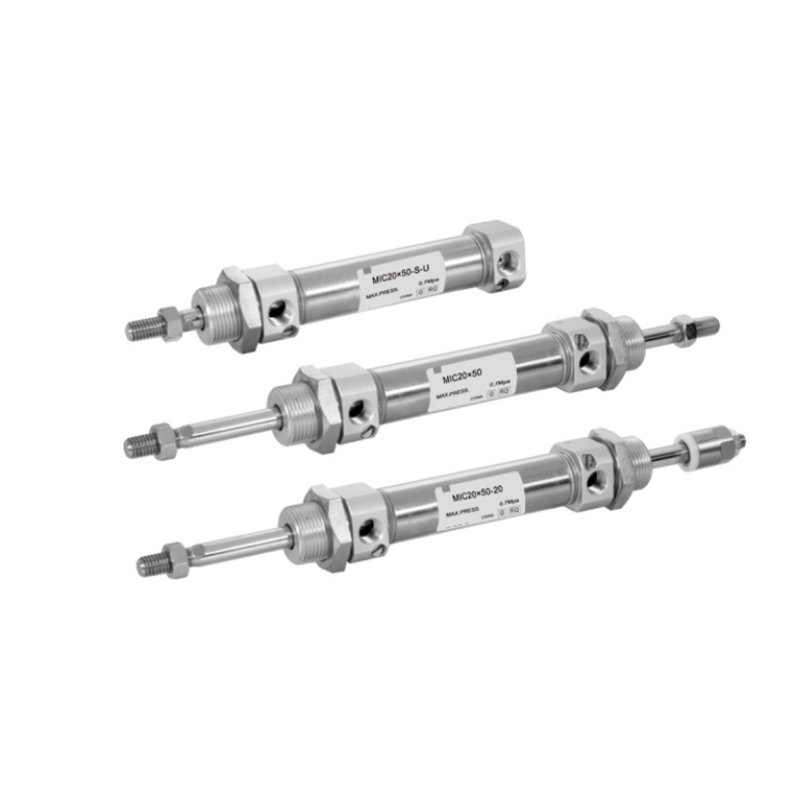

MIシリーズ ステンレスミニシリンダ

1. フロントカバーとリアカバーには、シリンダーの逆転衝撃を軽減するための固定衝突防止パッドが装備されています。
2. さまざまなリアカバータイプにより、シリンダーの取り付けがより便利になります。
3.フロントカバーとリアカバーとステンレス鋼の本体は、接続が信頼できるリベットローリング構造を採用しています。
4. シリンダー本体はステンレス鋼で作られているため、シリンダーは一般的な腐食性の作業環境に適応できます。
5. さまざまな仕様のシリンダとシリンダ取り付けアクセサリがお客様から選択可能です。

メール: manager@cktworld.com
ダウンロード
前へ：CG1シリーズ 片ロッド複動ライトシリンダ
次へ：MALシリーズ アルミ合金製ミニシリンダ
  • 内径(mm) 8 10 12 16 20 25 32 40
    アクションの種類 複動形、単動押出形、単動導入形
    - 複動クッションタイプ
    作動媒体 空気
    使用圧力範囲 複動形 0.1～1.0MPa(14～145Psi)
    単動形 0.2～1.0MPa(28～145Psi)
    耐圧保証 1.5MPa(215Psi)
    動作温度範囲 °C -20~70
    使用速度範囲 複動形: 30–800
    単動形: 50–800
    移動許容範囲 0~150(0~1.0) >150 14(0~1.0)
    バッファタイプ MICシリーズ：クッション性を調整可能。
    その他のシリーズ: 衝突防止パッド
    引継ぎ径 M5×0.8 PT1/8 PT1/4

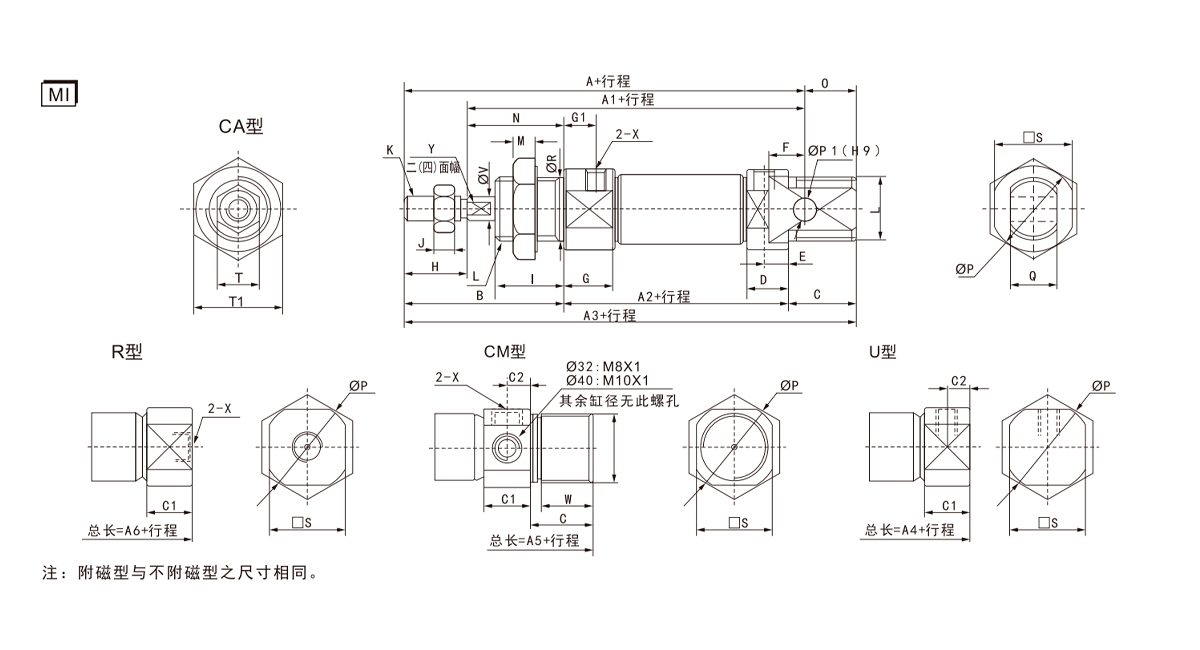

  • シリンダ径・記号 A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    シリンダ径・記号 J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    10 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 5 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 5 M6×1.0 M16×1.5 6 22 13 22 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 6 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

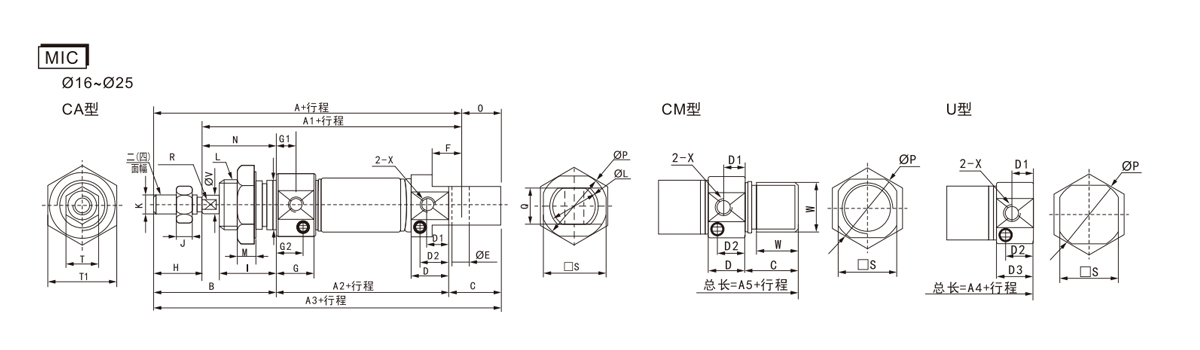

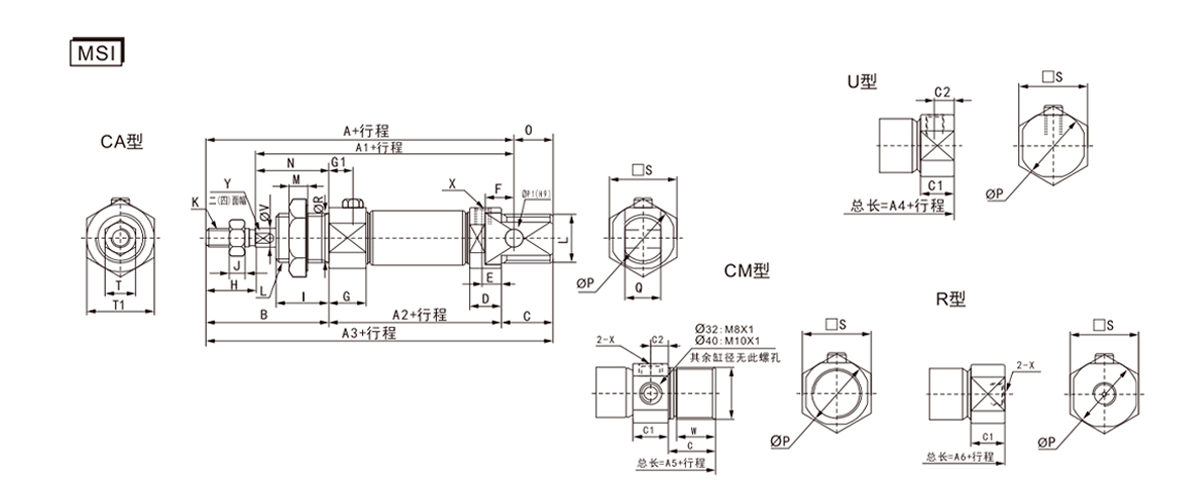

    シリンダ径・記号 A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    シリンダ径・記号 H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0.8
    20 20 20 6 M8×1.25 M22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1.25 M22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

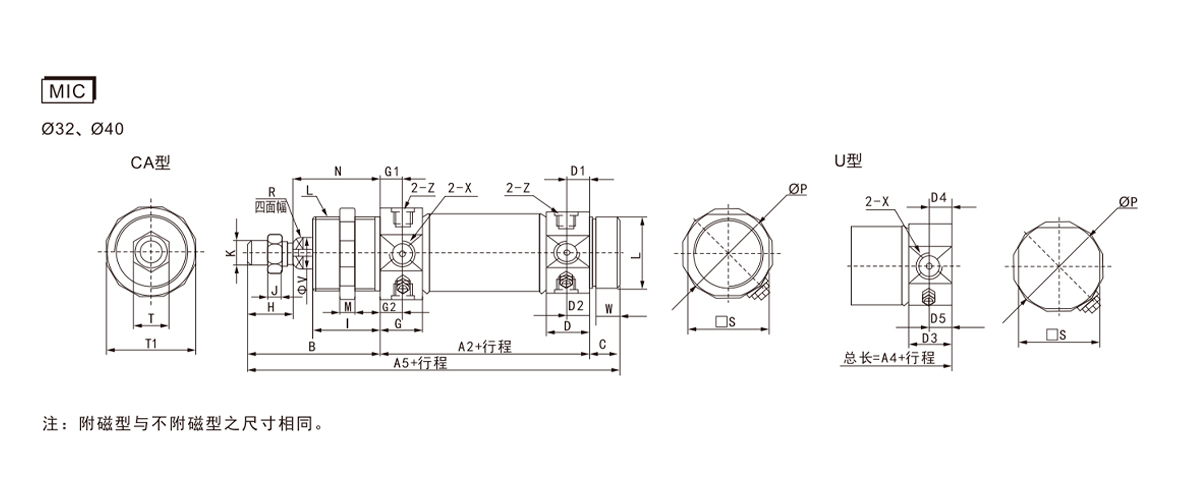

    シリンダ径・記号 A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1.25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1.25

    シリンダ径・記号 L M N P S T T1 V W X
    32 M30×1.5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1.5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

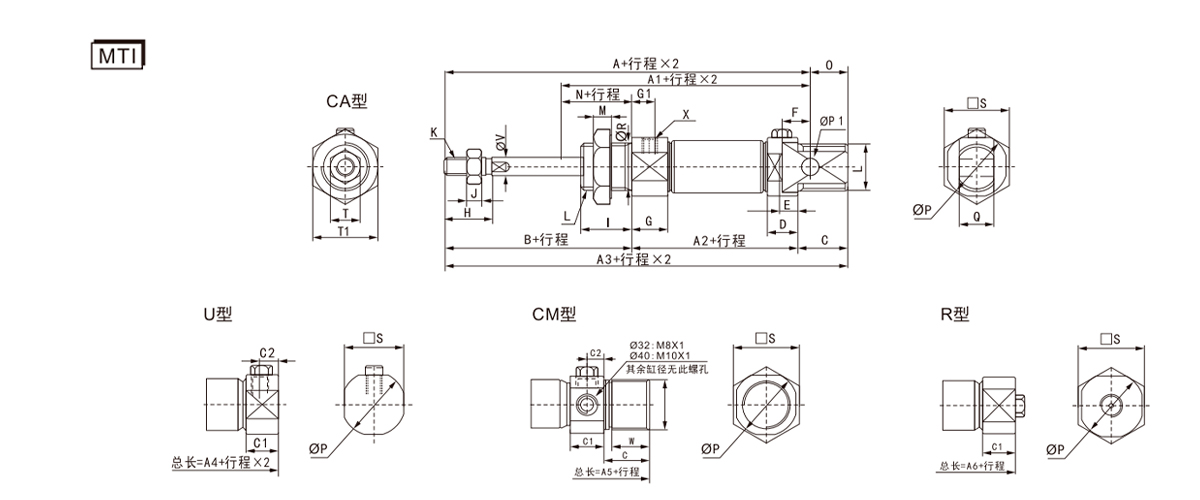

    シンボル A A1 A2 A3 A4
    シリンダ径・ストローク 0～50 51~100 101～150 0～50 51~100 101～150 0～50 51~100 101～150 0～50 51~100 101～150 0～50 51~100 101～150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    シンボル A5 A6 B C C1 C2 D E F G G1 H I J
    シリンダ径・ストローク 0～50 51~100 101～150 0～50 51~100 101～150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    シリンダ径・記号 K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 -
    10 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 M6×1.0 M16×1.5 6 22 13 20 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

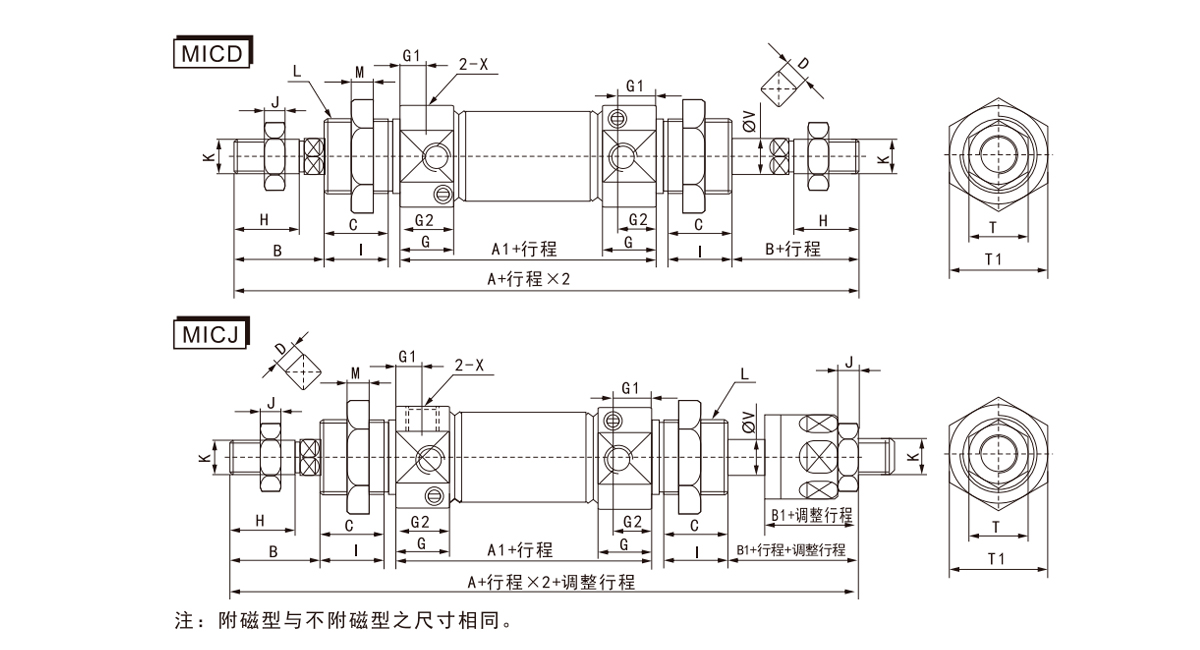

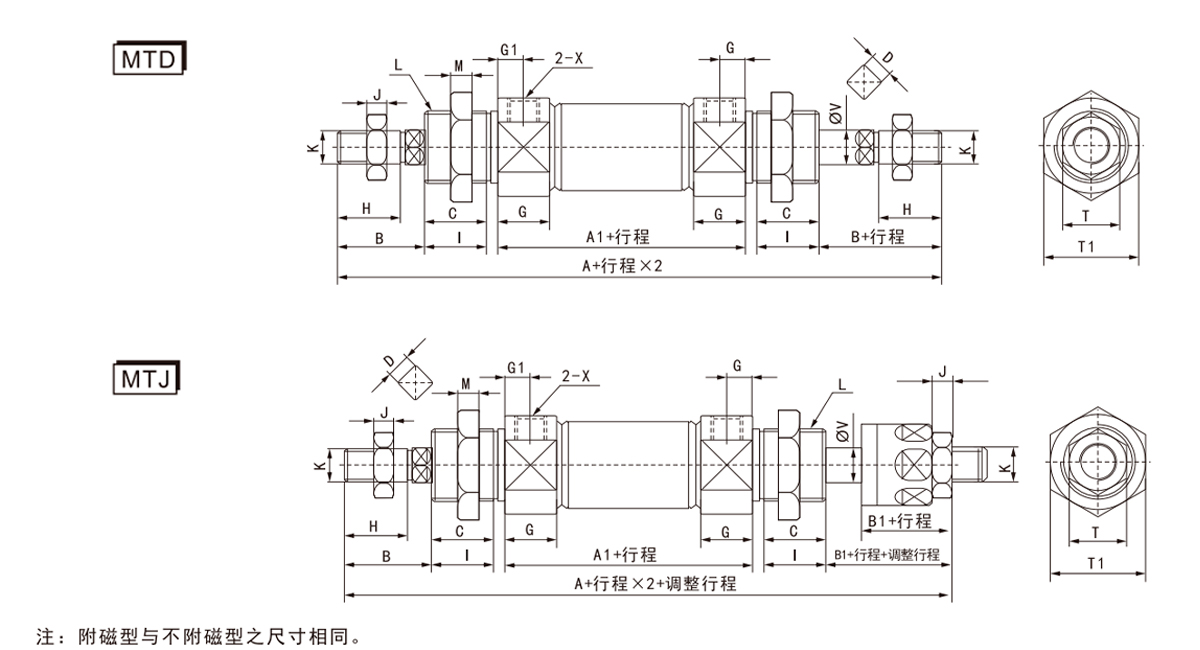

    シリンダ径・記号 A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    12 128 52 128 21 21 14.5 5(両面) 12.5 8 14 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    16 134 58 134 21 21 13.5 5(両面) 12.5 8 14.5 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    20 150 62 151 24 25 16.5 6(両面) 14.5 7.5 18 20 6 M8×1.25 M22×1.5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8(4面) 16 8 20.5 22 6 M10×1.25 M22×1.5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10(4面) 16.5 9 17.5 30 6 M10×1.25 M30×1.5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14(4面) 22 12 21 35 7 M10×1.25 M38×1.5 8 17 46 16 PT1/4

    シンボル/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5(両面) 6(両面) 8(4面) 10(4面) 14(4面)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1.25 M10×1.25 M10×1.25 M12×1.25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0.8 PT1/8 PT1/8 PT1/8 PT1/8

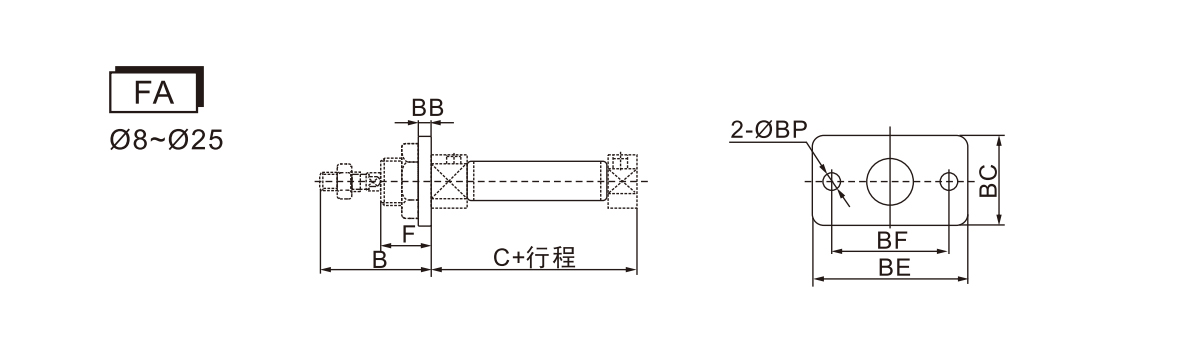

    シンボル/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    紀元前 22 22 30 30 40 40
    ビー 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    血圧 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

    シンボル/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

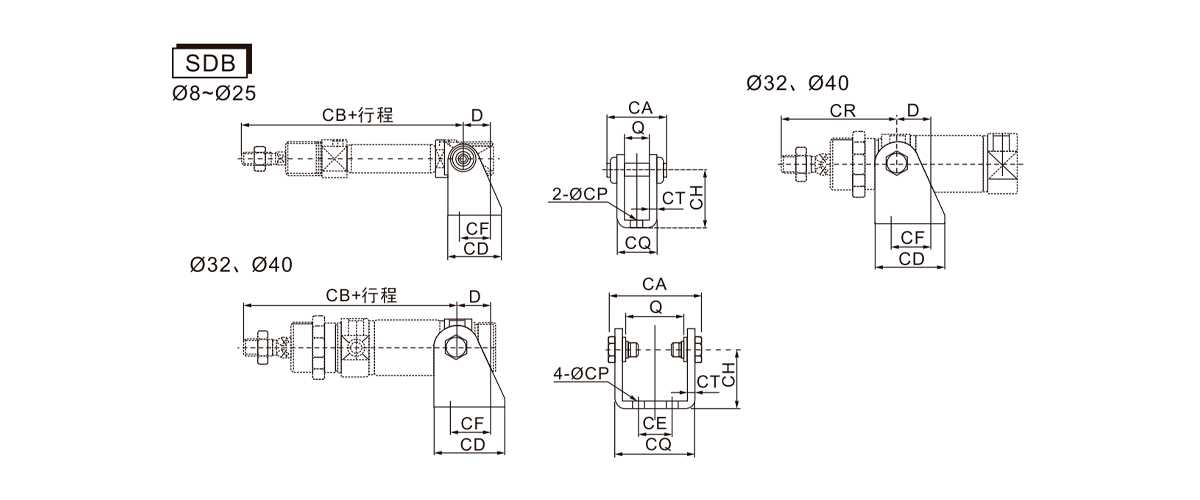

    シンボル/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    カリフォルニア州 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

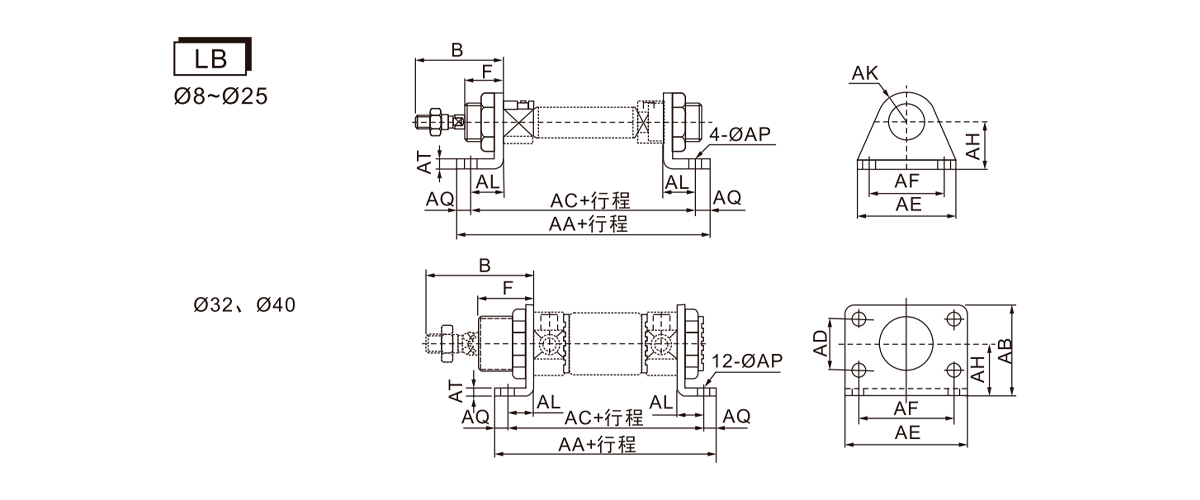

    シンボル/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    交流 68 68 78 84 96 99 96 129
    広告 - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    ああ 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    アル 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
