CXSWシリーズ 貫通ロッド両ロッドシリンダ サプライヤー

ホーム / 製品 / エアシリンダー / 多軸シリンダ / CXSWシリーズ 貫通ロッド両ロッドシリンダ

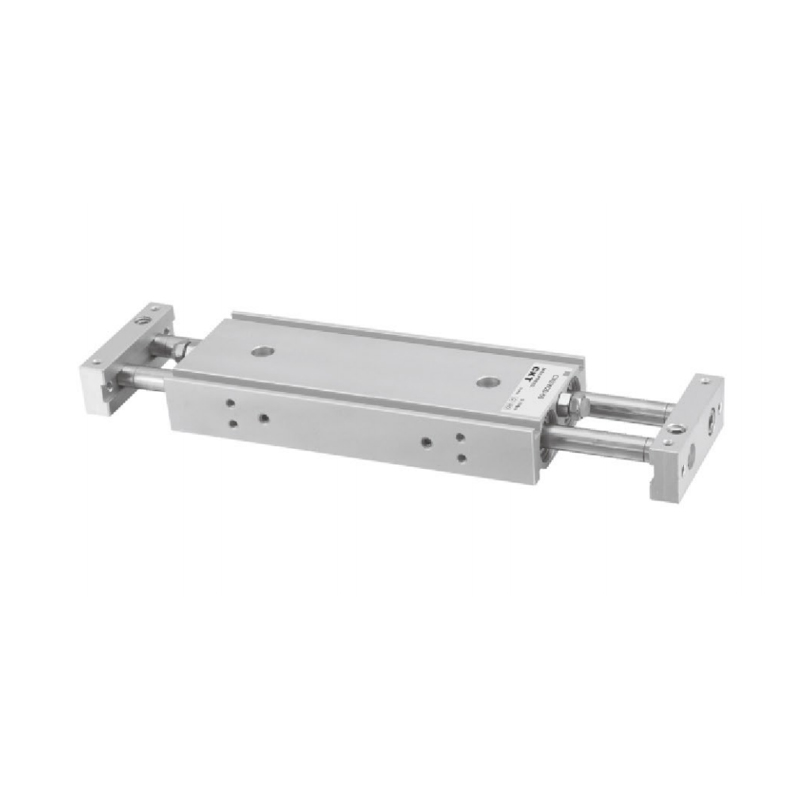

CXSWシリーズ 貫通ロッド両ロッドシリンダ
  • CXSWシリーズ 貫通ロッド両ロッドシリンダ
多軸シリンダ

CXSWシリーズ 貫通ロッド両ロッドシリンダ

1. 最大許容荷重はCXSシリーズの2～3倍です
2.デュアルシリンダー設計、出力力2倍
3. 高い不回転精度
4. 強い横荷重耐性
5. ストローク調整装置付き標準: 0-10mm.

メール: manager@cktworld.com
ダウンロード
前へ：MGPシリーズ ガイドロッド付薄肉シリンダ
次へ：CXSシリーズ ダブルシリンダ（基本形）
  • 仕様
    ボアサイズ(mm) 6 10 15 20 25 32
    流体 空気
    アクション 複動形
    最高使用圧力
    (MPa)     		0.7
    最低作動圧力
    (MPa)     		0.15 0.1
    周囲温度と流体温度 -10～60℃(凍結なきこと)
    クッション 両端ゴムバンパー
    動作ピストン速度
    (mm/秒)     		50～500
    構造 ツインロッド(出力2倍)
    ・潤滑 不要
    調整可能なストローク範囲 0～-10mm
    ベアリング すべり軸受・ボールブッシュ軸受
    配管ポート M5×0.8 Rc1/8
    ※潤滑をご希望の場合はISOVG32をご使用ください。

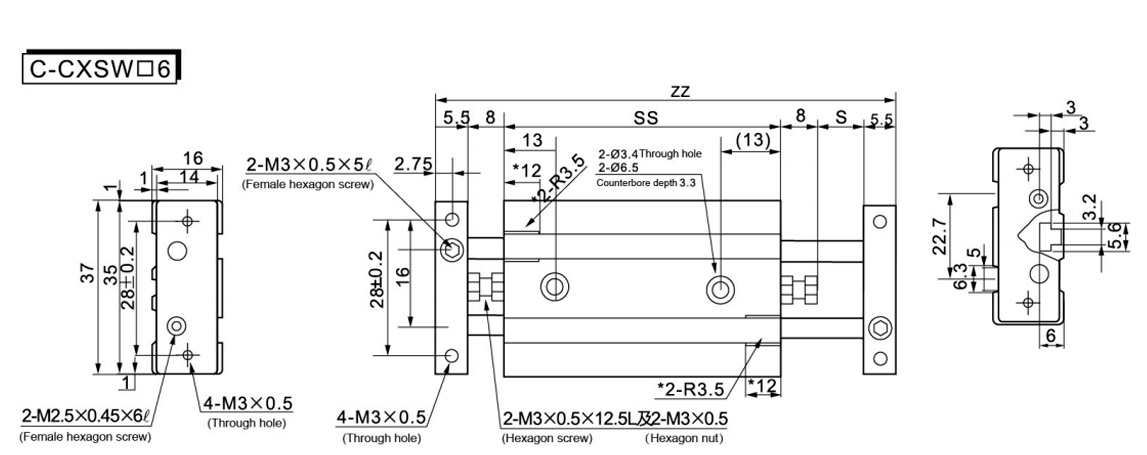

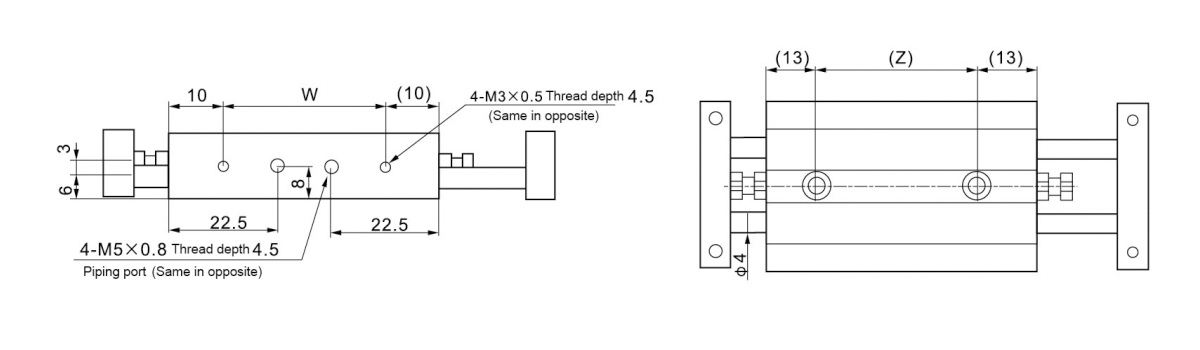

  • モデル S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    C-CXSW□6-10、C-CXSW□6-20シリンダにマグネットスイッチを取り付ける場合は、マグネットスイッチピットを固定している部品を取り外してください。（※印の寸法）

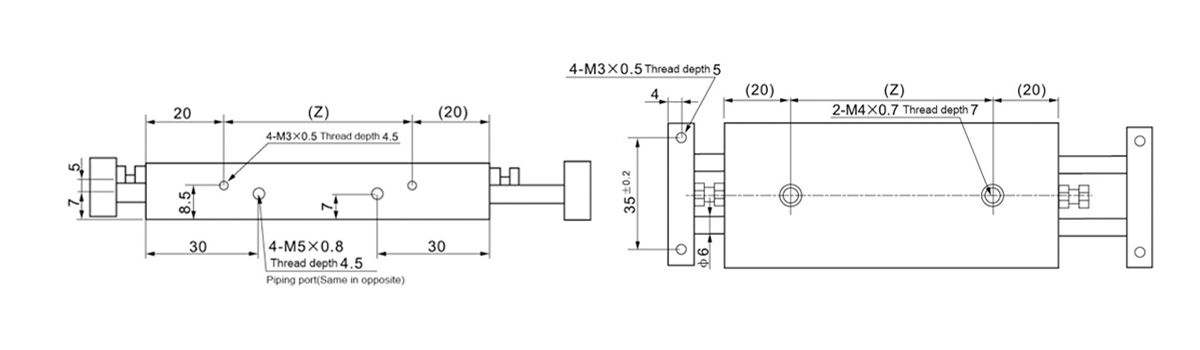

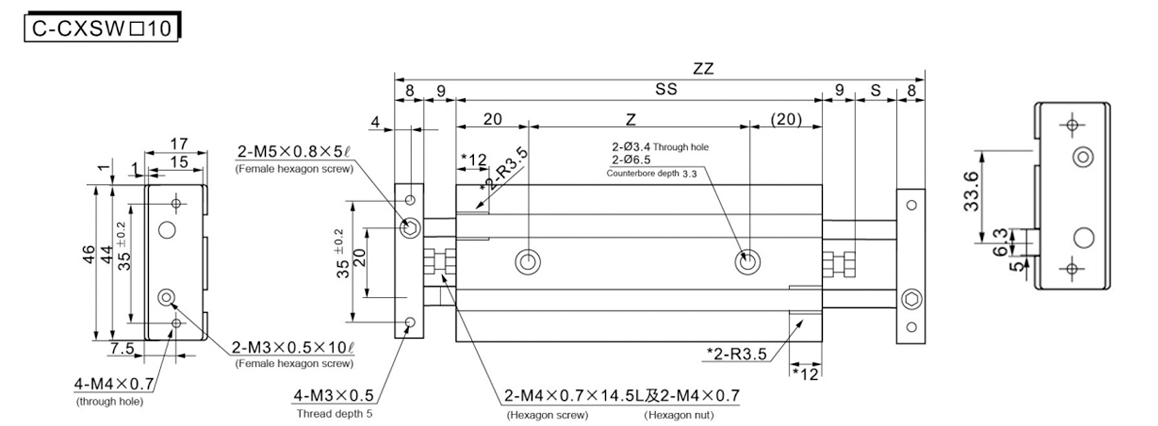

    モデル S SS ZZ Z
    標準
    脳卒中     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    ロング
    脳卒中
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    C-CXSW□10-10、C-CXSW□10-20シリンダにマグネットスイッチを取り付ける場合は、マグネットスイッチを固定しているマグネットスイッチピットの部分を取り外してください。（※印の寸法）

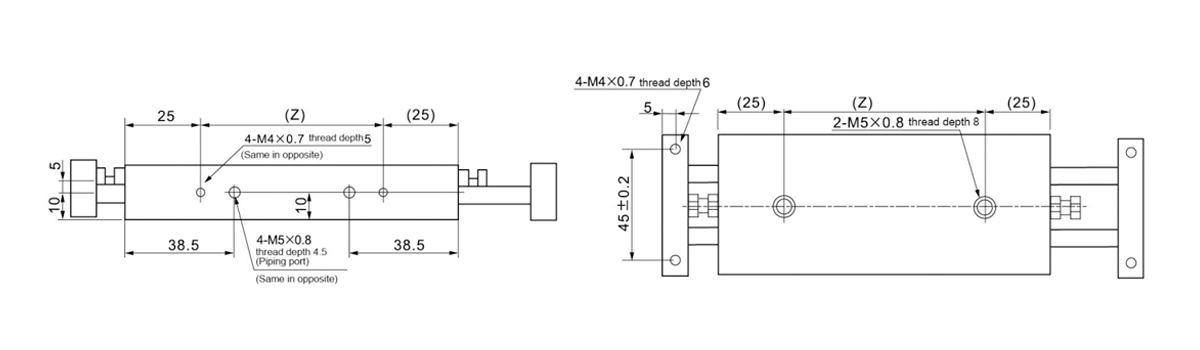

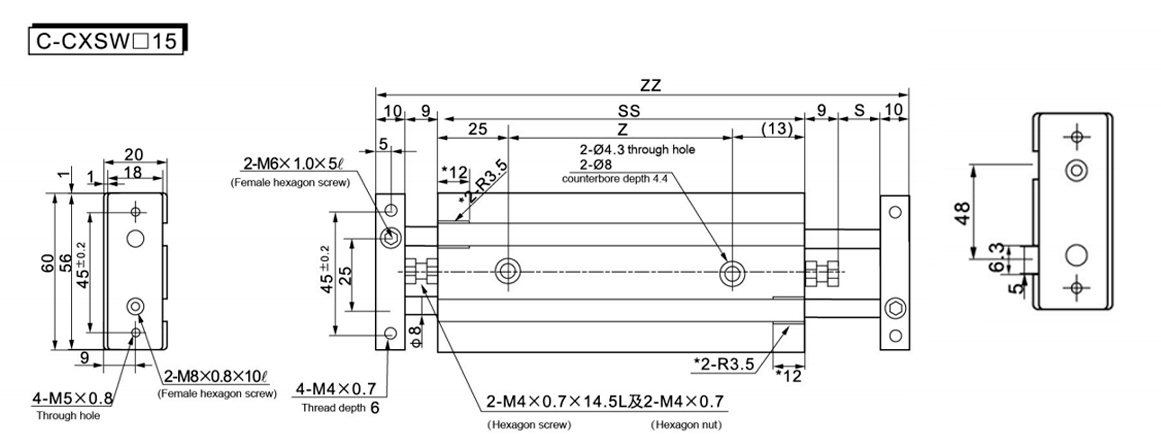

    モデル S SS ZZ Z
    標準
    脳卒中     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    ロング
    脳卒中
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    C-CXSW□15-10、C-CXSW□15-20シリンダにマグネットスイッチを取り付ける場合は、マグネットスイッチピットを固定している部品を取り外してください。（※印の寸法）

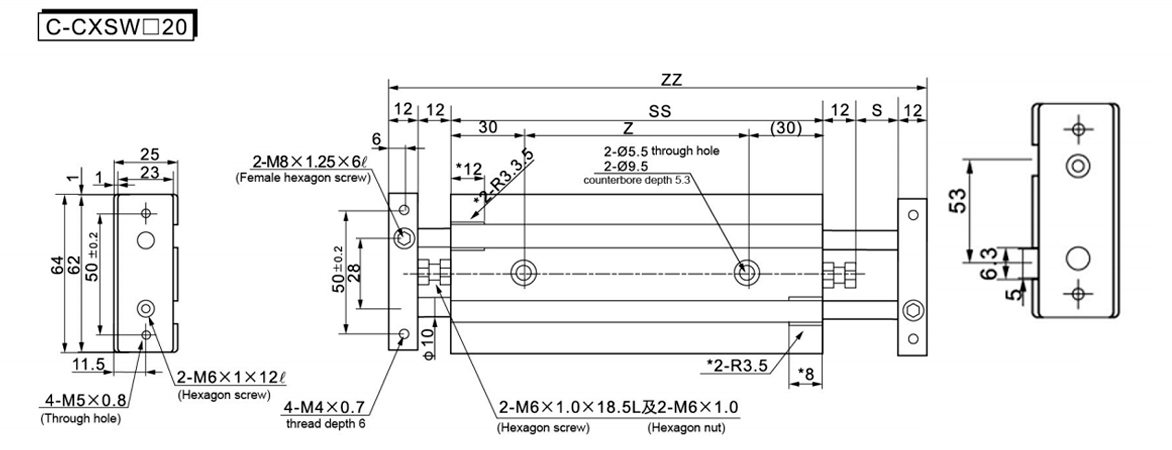

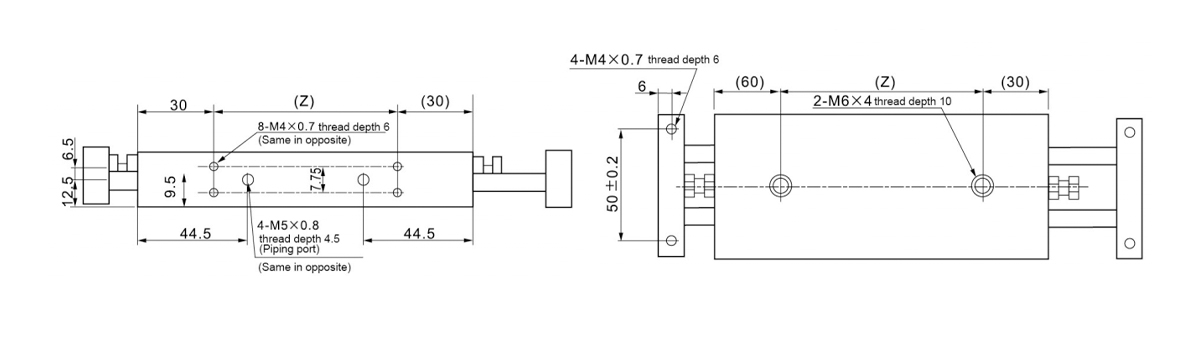

    モデル S SS ZZ Z
    標準
    脳卒中     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    ロング
    脳卒中
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    C-CXSW□20-10シリンダにマグネットスイッチを取り付ける場合は、マグネットスイッチの固定部分のマグネットスイッチピット部分を切除してください。（※印の寸法）

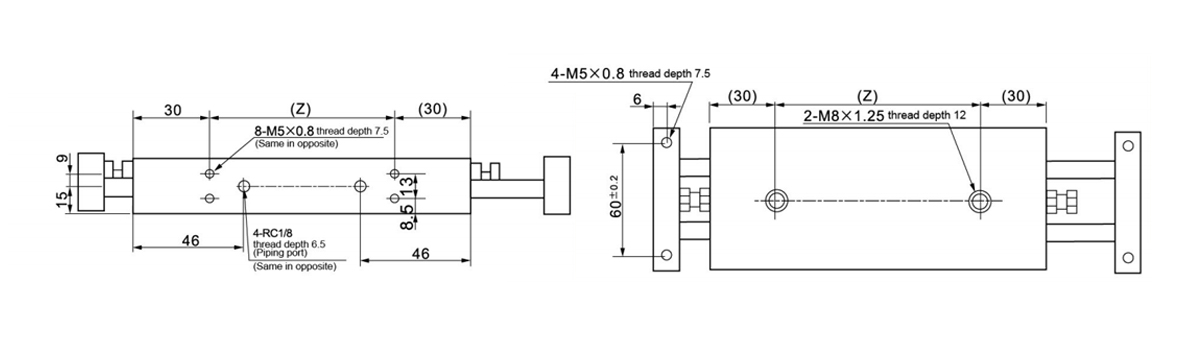

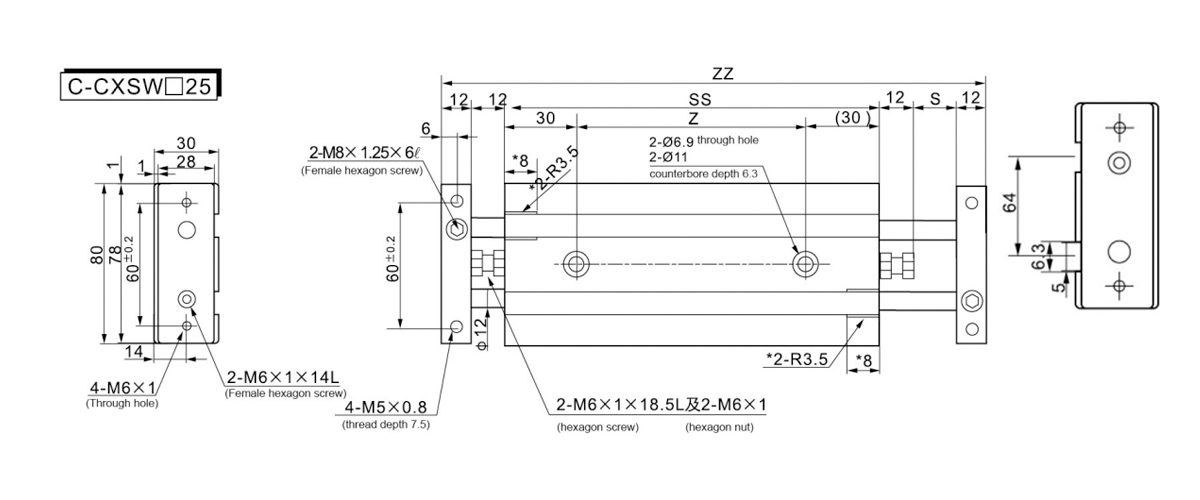

    モデル S SS ZZ Z
    標準
    脳卒中     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    ロング
    脳卒中
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    C-CXSW□25-10シリンダにマグネットスイッチを取り付ける場合は、マグネットスイッチピットを固定している部品を取り外してください。
    (*印の寸法)

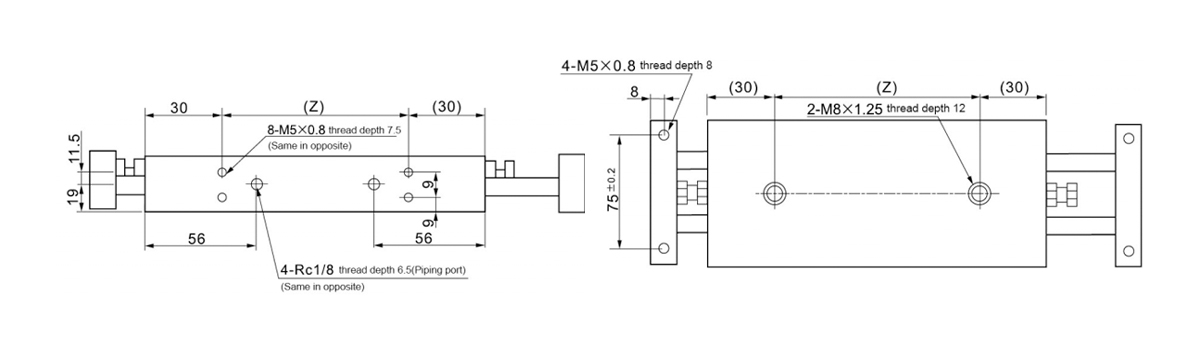

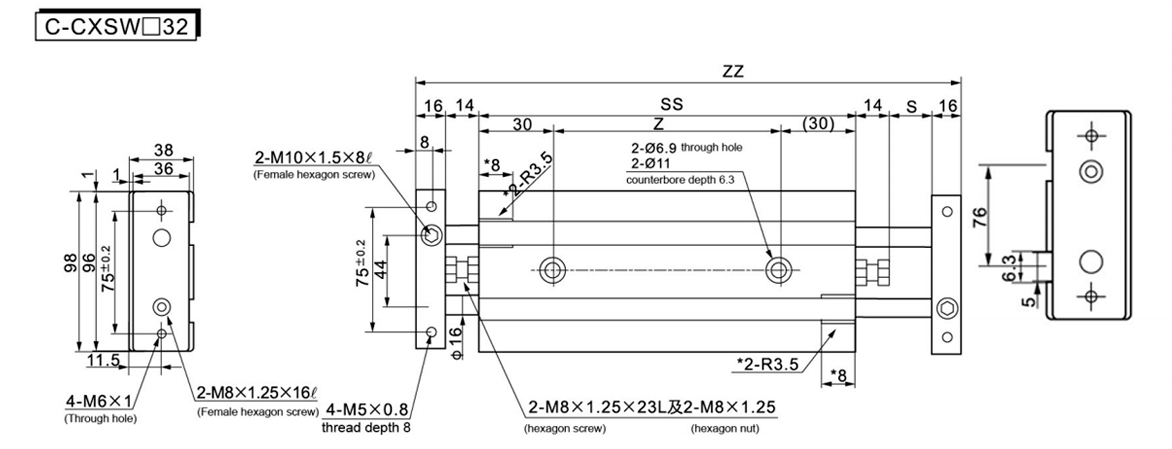

    モデル S SS ZZ Z




    標準
    脳卒中     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    ロング
    脳卒中
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    C-CXSW□32-10シリンダにマグネットスイッチを取り付ける場合は、マグネットスイッチピットを固定している部品を取り外してください。(*印寸法)
