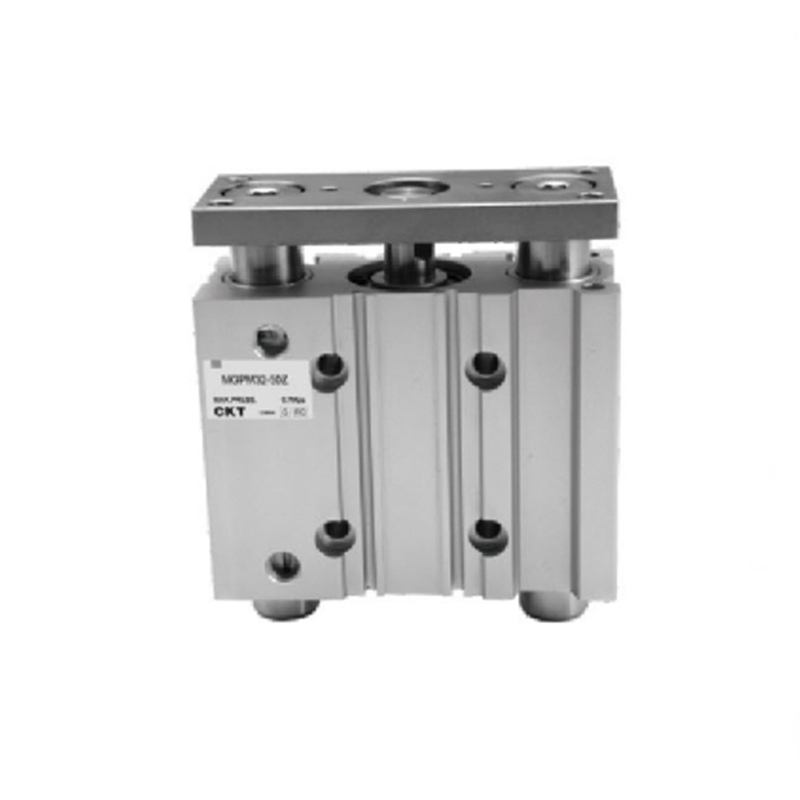

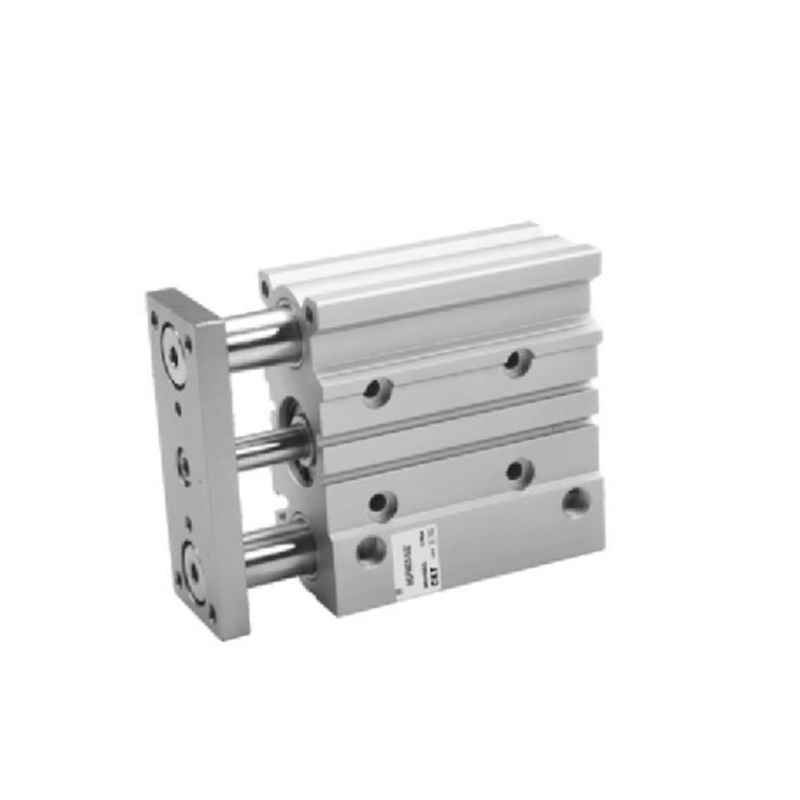

MGPシリーズ ガイドロッド付薄肉シリンダ

1. 小型・軽量
2. 強い横荷重耐性
3. 強いトルク耐性
4. 高い不回転精度
5. ガイドロッドベアリングは滑りベアリングまたはボールベアリングにすることができます
6. 取り付けが簡単
7. 両側パイプ位置が選択可能

メール: manager@cktworld.com
ダウンロード
前へ：MGJシリーズ ガイドロッド付ミニチュアシリンダ
次へ：CXSWシリーズ 貫通ロッド両ロッドシリンダ

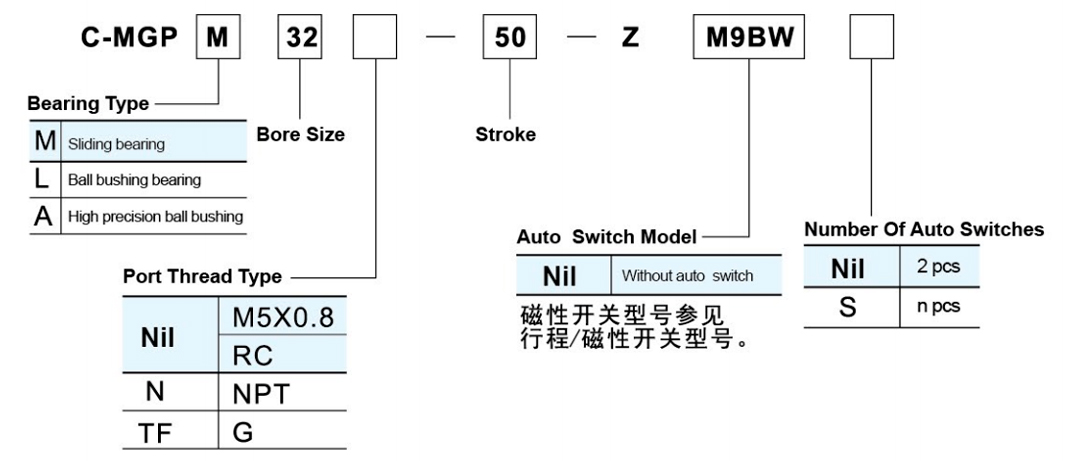

  • 標準仕様
    チューブ内径(mm) 12 16 20 25 32 40 50 63 80 100
    流体 空気
    アクション 複動形
    最高使用圧力(MPa) 1.0
    最低使用圧力(MPa) 0.12 0.1
    周囲温度と流体温度 -10～60℃(凍結なきこと)
    ピストン速度 50～500mm/s 50～400mm
    クッション 両端ゴムバンパー
    ストローク長さの許容差 1.5mm
    ・潤滑 不要
    ベアリング すべり軸受/ボールブッシュ/高精度ボールブッシュ
    非回転
    精度
    (クランプ部)     		すべり軸受 ±0.08° ±0.07° ±0.06° ±0.05° ±0.04°
    ボールブッシュ ±0.10° ±0.09° ±0.08° ±0.06° ±0.05°
    高精度
    ボールブッシュ
    配管ポート M5×0.8 1/8 1/4 3/8
    *潤滑を使用したい場合は、ISOVG32 を使用してください。

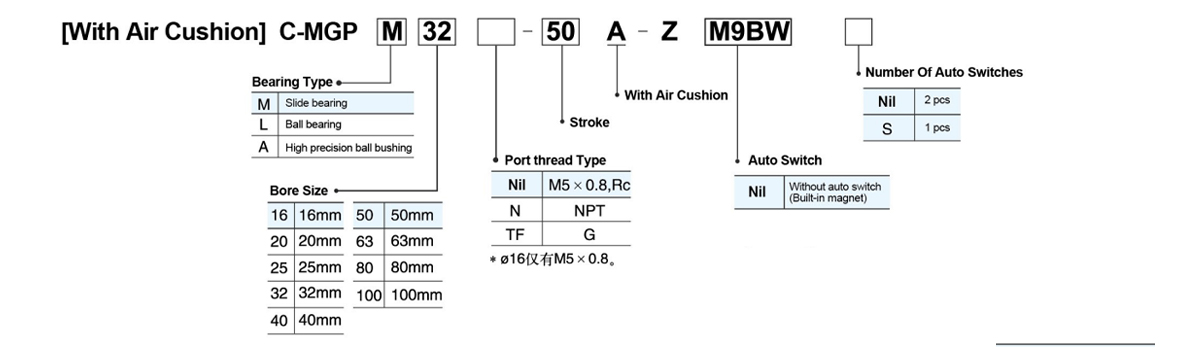

    ボアサイズ(mm) 16 20、25、32、40、50、63、80、100
    最高使用圧力(MPa) 1.0
    最低使用圧力(MPa) 0.15 0.12
    クッション 空気 cushion on both ends

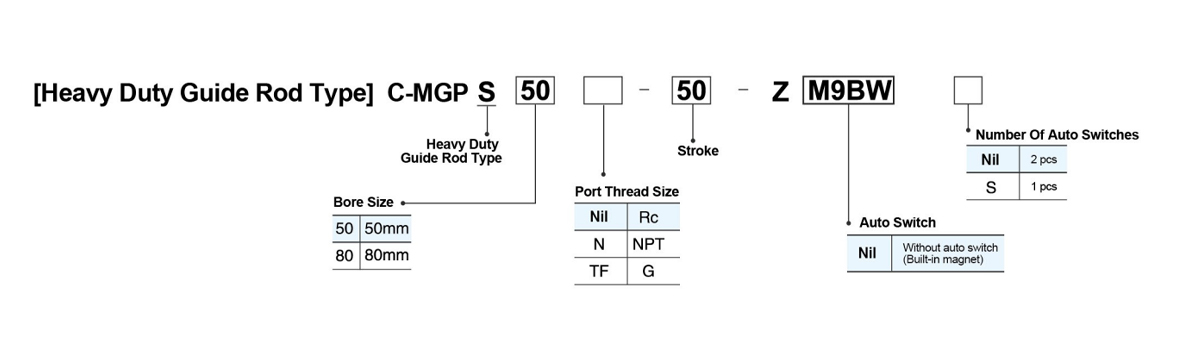

    仕様
    ボアサイズ(mm) 50 80
    使用圧力範囲(MPa) 0.1～1.0
    動作ピストン速度(mm/s) 50～400
    クッション 両端のゴムバンパー
    標準ストローク 25,50,75,100,125,150,175,200
    エンドプレート非回転精度 ±0.05° ±0.04°

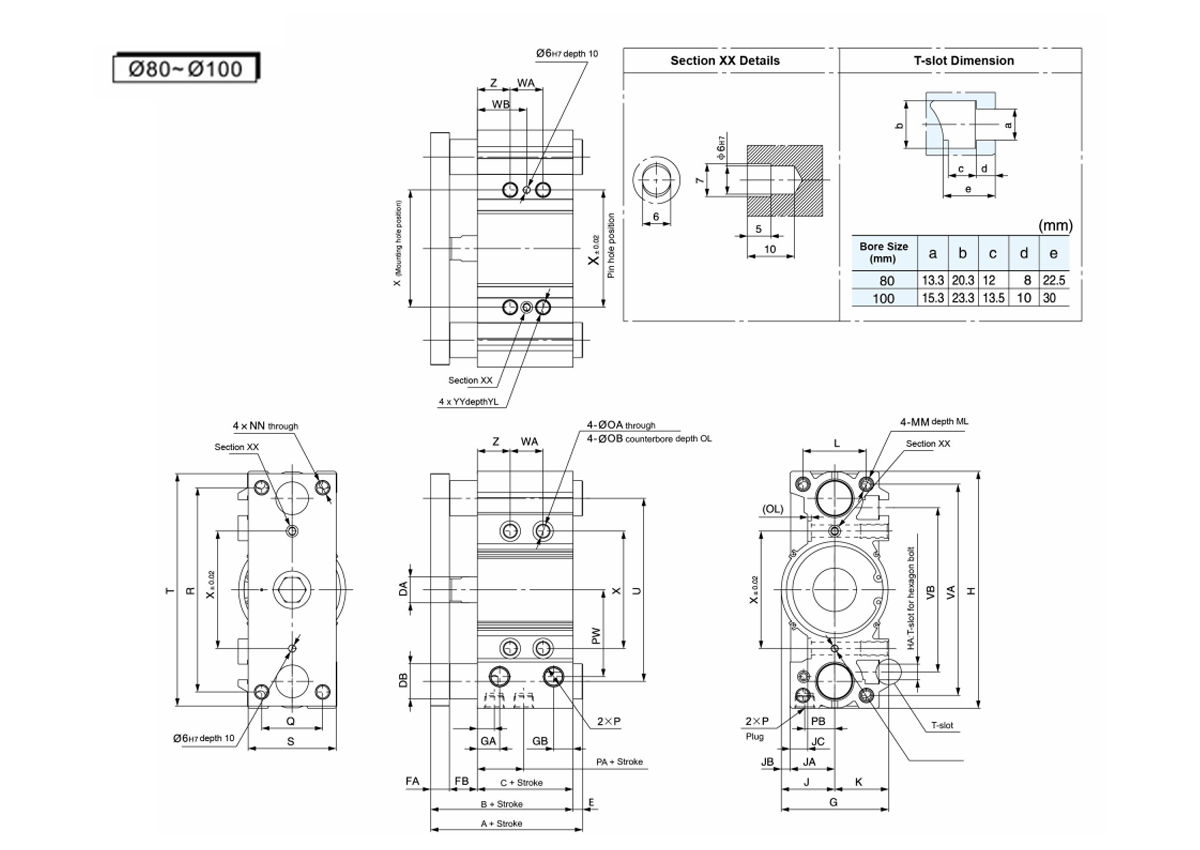

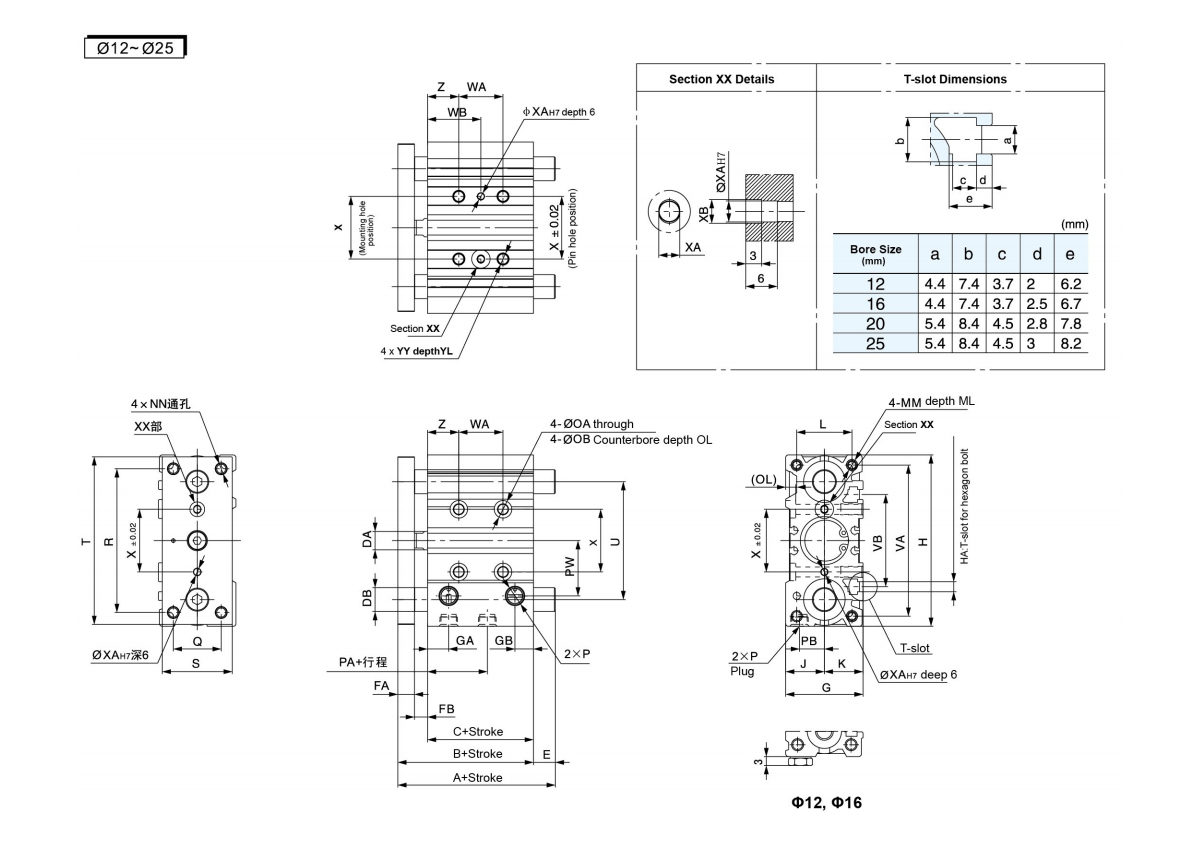

  • C-MGPM、C-MGPL、C-MGPA共通寸法                                                                                   (mm)
    ボア
    サイズ
    (mm)     		ストローク(mm) B C DA FA FB G GA GB H ハ J K L MM ML NN OA OB OL P
    無 テネシー州 TF
    12 10、20、30、40、50、75、100、
    125,150,175,200、250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3 8 4.5 M5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0.8 12 M5×0.8 4.3 8 4.5 M5×0.8 - -
    20 20、30、40、50、75、100、125、150、
    175,200,250、300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0.8 13 M5×0.8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    ボア
    サイズ
    (mm)     		PA PB PW Q R S T U バージニア州 VB 西オーストラリア州 WB X XA XB YY YL Z
    30日または
    少ない     		9sr3oS
    少ない     		100位以上 200位以下 200位以上 300位以下 300位以上 30日または
    少ない     		30位以上 100位以下 100位以上 200位以下 200位以上 300位以下 300位以上
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM スライドベアリング IA,DB,E 寸法 (mm)
    ボア
    サイズ
    (mm)     		A DB E
    50位以下 50位以上 100位以下 100位以上 200位以下 200位以上 50位以下 50位以上 100位以下 100位以上 200位以下 200位以上
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(ボールブッシュ)
    C-MGPA(高精度ボールブッシュ)/A,DB,E 寸法 (mm)
    ボアSize(mm) A DB E
    30位以下 30位以上 100位以下 100位以上 200位以下 200位以上 30位以下 30位以上 100位以下 100位以上 200位以下 200位以上
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

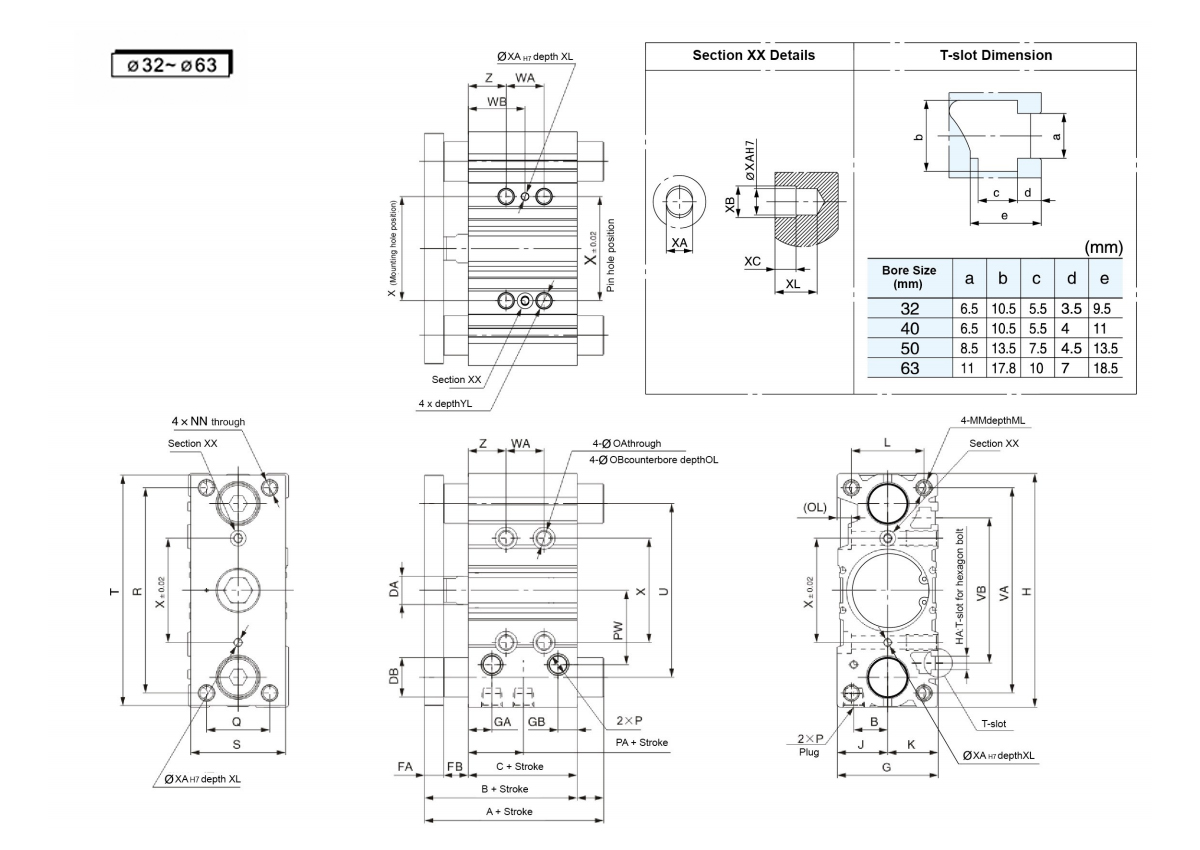

    C-MGPM、C-MGPL、C-MGPA共通寸法                                                                                   (mm)
    ボア
    サイズ
    (mm)     		ストローク(mm) B C DA FA FB G GA GB H ハ J K L MM ML NN OA OB OL P
    無 テネシー州 TF
    32 25、50、75、
    100、125、150、
    175,200,250,
    300、350、400。     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    ボア
    サイズ
    (mm)     		PA PB PW Q R S T U バージニア州 VB 西オーストラリア州 WB X XA XB XC XL YY YL Z
    25位以下 25 位以上 100 位以下 100位以上 200位以下 200位以上 300位以下 300位以上 25位以下 25 位以上 100 位以下 100位以上 200位以下 200位以上 300位以下 300位以上
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    C-MGPM スライドベアリング IA、DB、E 寸法 (mm)
    ボア
    サイズ
    (mm)     		A DB E
    50位以下 50位以上 200位以下 200位以上 50位以下 50位以上 200位以下 200位以上
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(ボールブッシュ)
    C-MGPA(高精度ボールブッシュ)/A,DB,E寸法(mm)
    ボア
    サイズ
    (mm)     		A DB E
    50位以下 50位以上 100位以下 100位以上 200位以下 200位以上 50位以下 50位以上 100位以下 100位以上 200位以下 200位以上
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

    C-MGPM、C-MGPL、C-MGPA 共通 寸法(mm)
    ボア
    サイズ
    (mm)
    脳卒中
    (mm)     		B C DA FA FB G GA GB GC H ハ J JA JB JC K L MM ML NN OA OB OL P
    無 テネシー州 TF
    80 25、50、75、100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1.75 25 M12×1.75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    ボア
    サイズ
    (mm)     		PA PB PW Q R S T U バージニア州 VB 西オーストラリア州 WB X YY YL Z
    25位以下 25位以上 100位以下 100位以上 200位以下 200位以上 300位以下 300位以上 25位以下 25位以上 100位以下 100位以上 200位以下 200位以上
    300位以下     		300位以上
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    C-MGPM すべり軸受 IA、DB、E寸法
    (mm)
    ボア
    サイズ
    (mm)     		A DB E
    50位以下 50位以上
    200位以下     		200位以上 50位以下 50位以上
    200位以下     		200位以上
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL（ボールブッシュ）
    C-MGPA（高精度ボールブッシュ）/A,DB,E寸法
    (mm)
    ボア
    サイズ
    (mm)     		A DB E
    25位以下 25位以上 50位以下 50位以上 200位以下 200位以上 25位以下 25位以上 50位以下 50位以上 200位以下 200位以上
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
