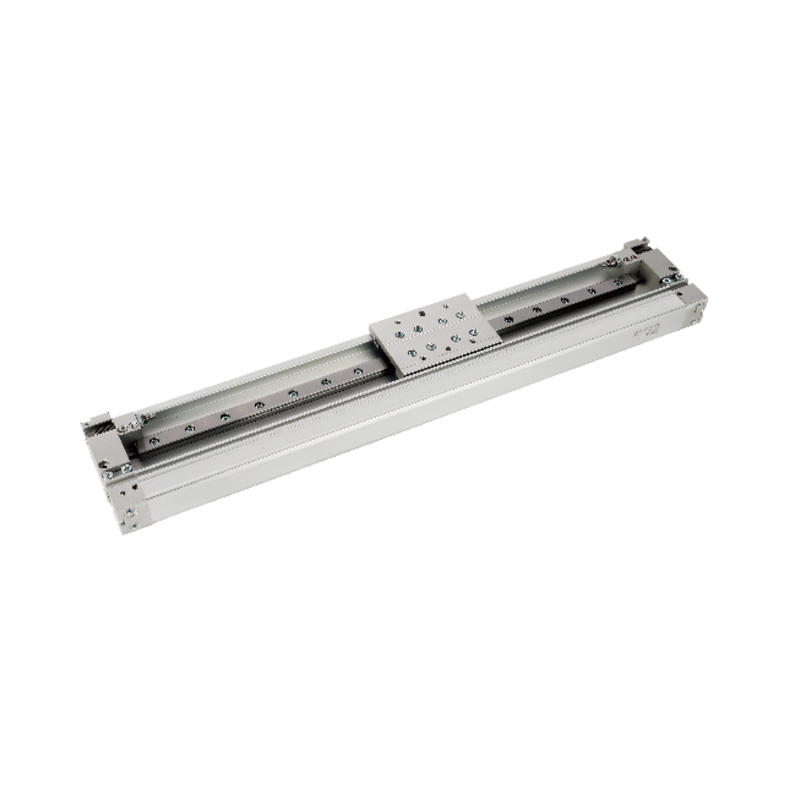

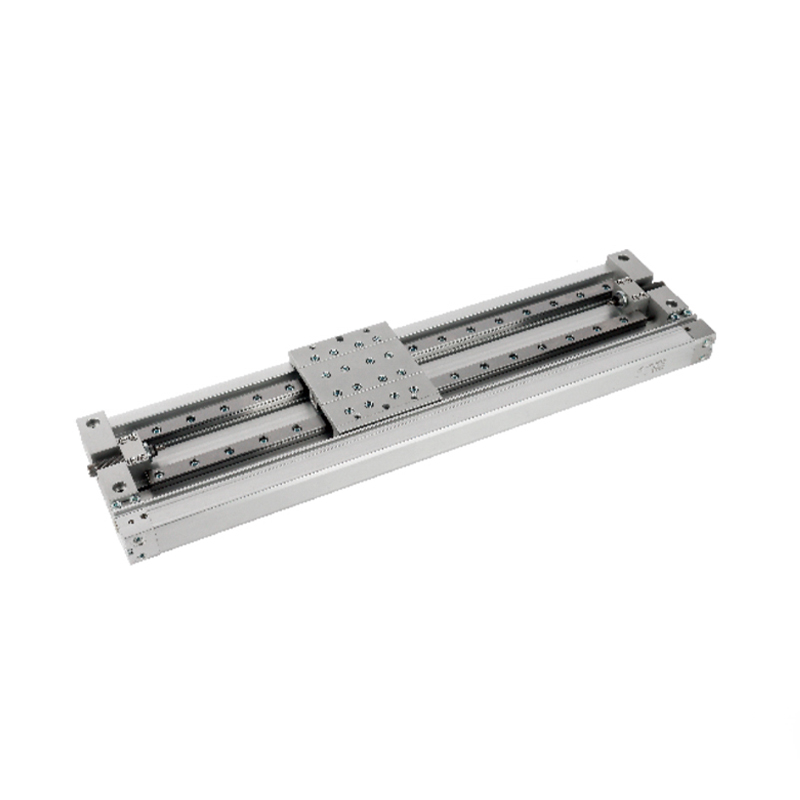

MY2H/HTシリーズ メカニカルジョイント ロッドレスシリンダ リニアガイドタイプ(1軸)/リニアガイドタイプ(2軸)

MY2H/HTシリーズ メカニカルジョイント ロッドレスシリンダ リニアガイドタイプ(1軸)/リニアガイドタイプ(2軸)は、スペースに制約のある作業環境向けに設計された一体型モーションコンポーネントです。メカニカルジョイント技術によりスライダとシリンダボディのロッドレス連結を実現し、リニアガイド構造と組み合わせることで荷重案内性能を最適化し、精密搬送や高剛性の位置決めシーンに最適です。

主な機能は次のように説明されます。

1. ガイドレール構造の差別化設計

・MY2Hタイプ（一軸ガイド）：高精度直動案内機構を搭載しており、移動時のラジアル隙間をなくし、軽量ワークの搬送時に高い繰返し位置決めを実現します。

・HT形（2軸ガイド）：平行2軸ガイド構造を採用し、スパンを大きくすることで安定した支持面を形成し、荷重たわみトルクを効果的に抑制し、剛性性能を高めています。

2. ダイナミックフローティング補償機構
デュアルガイド構造にはダイナミックセンタリング機構が組み込まれており、設置面のわずかな凹凸を適応的に吸収し、ガイドレールにかかる不均一な力による異常摩耗を回避し、寿命を延ばします。

3. 負荷特性の段階的適応
・軽量ワークの精密作業：単軸モデルは、ガイドレールの低摩擦特性により、電子組立装置や試験装置における微小力によるピックアンドプレース作業に適しています。
・高荷重条件下での安定性：2軸モデルにより耐荷重応力が分散され、金属ワークや多ステーション治具などの高荷重物の剛性搬送要件に対応します。

4. たわみ防止性能の向上
2軸ガイドレールトポロジにより、エンドエンドロールオーバートルクに対する耐性が大幅に向上し、特にロングストローク用途でのスライダ転倒のリスクを克服し、大型ワークの搬送軌跡の精度を確保します。
