MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20） サプライヤー

ホーム / 製品 / エアシリンダー / スライドシリンダー / MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）

MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20） MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20） MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）
  • MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）
  • MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）
  • MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）
スライドシリンダー

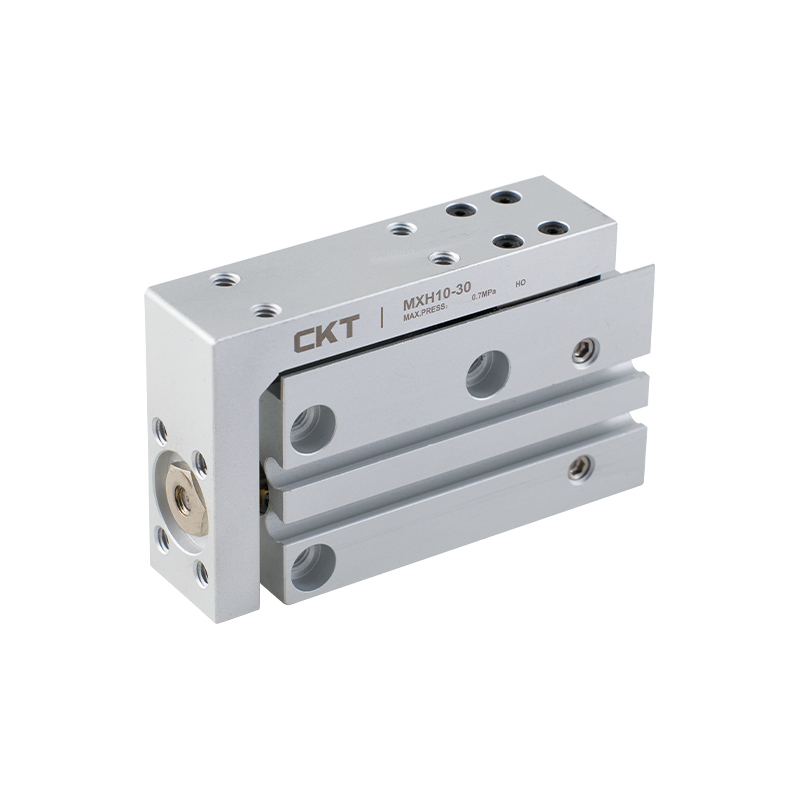

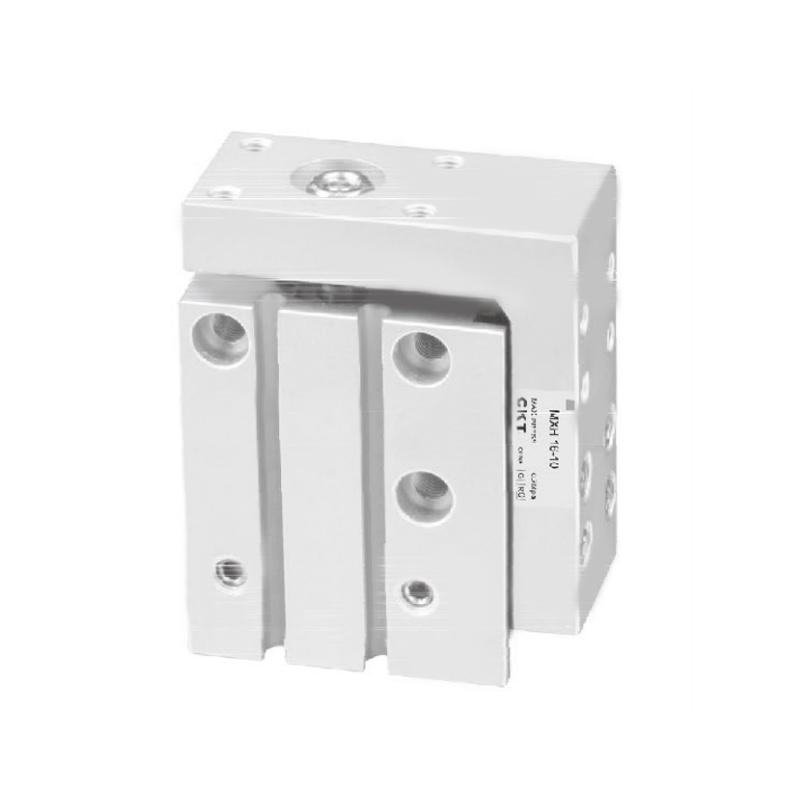

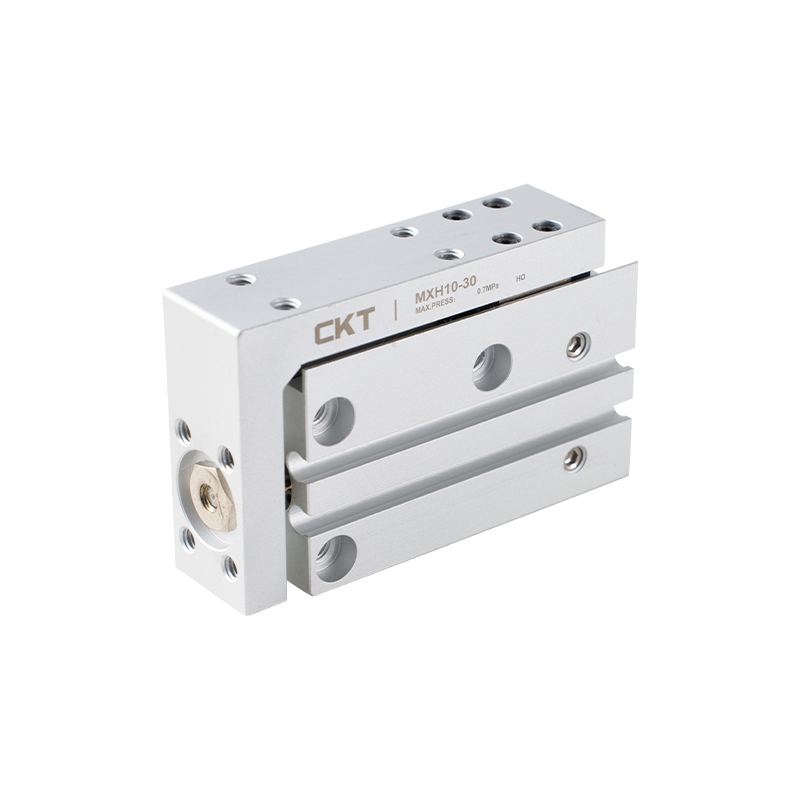

MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）

1.リニアガイドベアリングを取り付けてピストンロッドの不回転精度を向上させます。
2.標準内蔵磁気リング、トラベルセンシング磁気スイッチを取り付け可能。

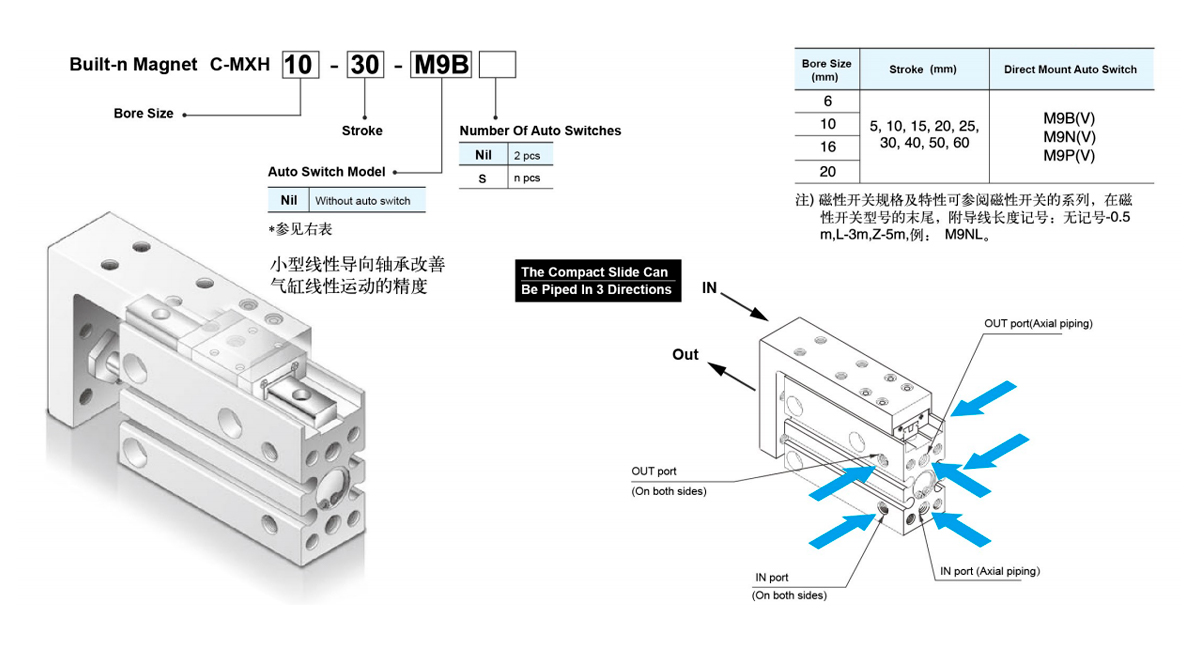

3. 3 つの側面から空気源に接続できます。
4. 磁気スイッチを両側に取り付けることができます。
5. 両端に標準のゴム製バッファー。
6. 許容トルクはMXUシリーズの6倍です。

メール: manager@cktworld.com
ダウンロード
前へ：STMシリーズ スライドシリンダ（Ø10～Ø25）
次へ：MXQシリーズ スライドシリンダ（循環リニアガイド） ダブルシリンダタイプ（Ø6～Ø25）
  • 標準仕様
    チューブ内径(mm) 6 10 16 20
    ガイドベアリング幅 5 7 9 12
    流体 空気
    アクション 複動形
    最低使用圧力 0.15MPa 0.06MPa 0.05MPa
    最高使用圧力 0.7 MPa
    周囲温度と流体温度 オートスイッチなし：-10～70℃
    オートスイッチ付：-10～60℃     		（凍結しないこと）
    ピストン速度 50～500 mm/s
    許容運動エネルギー J 0.0125 0.025 0.05 0.1
    ・潤滑 不要
    クッション 両端のゴムバンパー
    ストローク長さの許容差(mm) 1.00
    オートスイッチ(オプション) 有接点オートスイッチ：D-A9□、
    無接点オートスイッチ：D-M9□
    配管接続口径 M5×0.8
    *潤滑を使用したい場合は、ISOVG32 を使用してください。

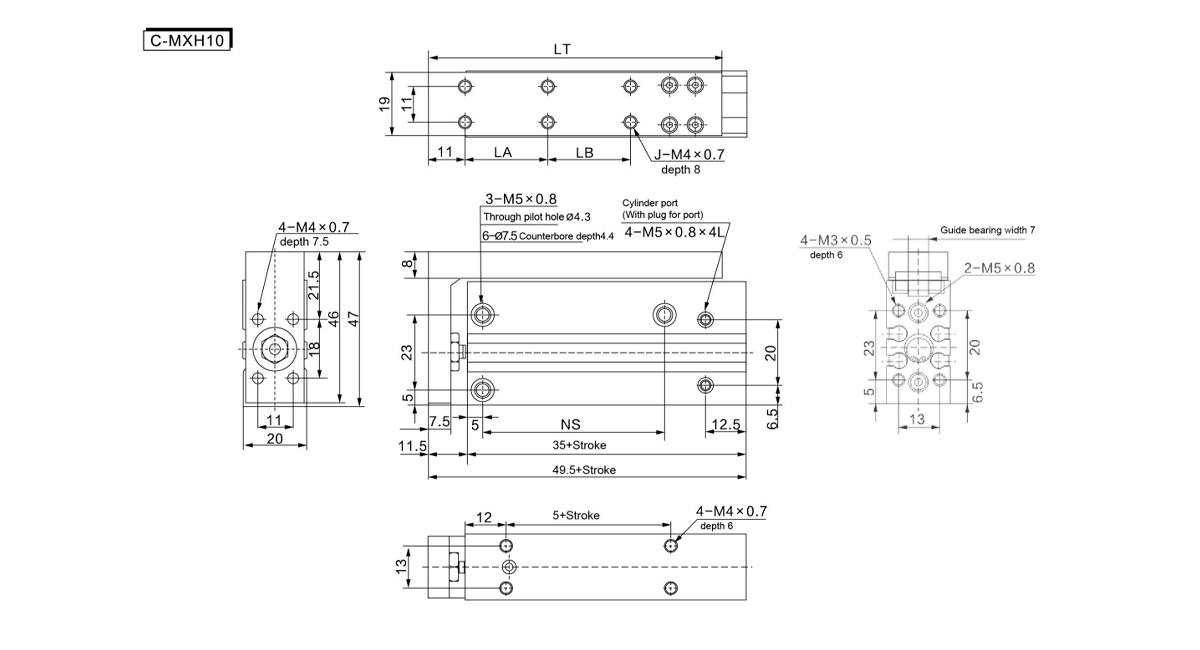

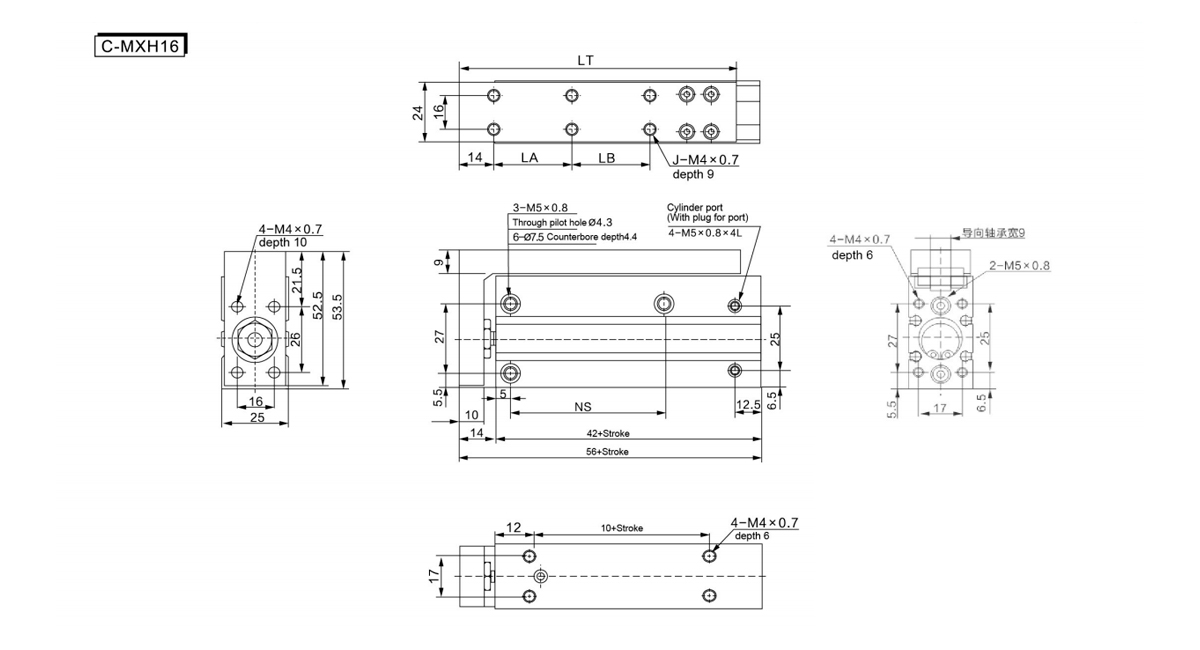

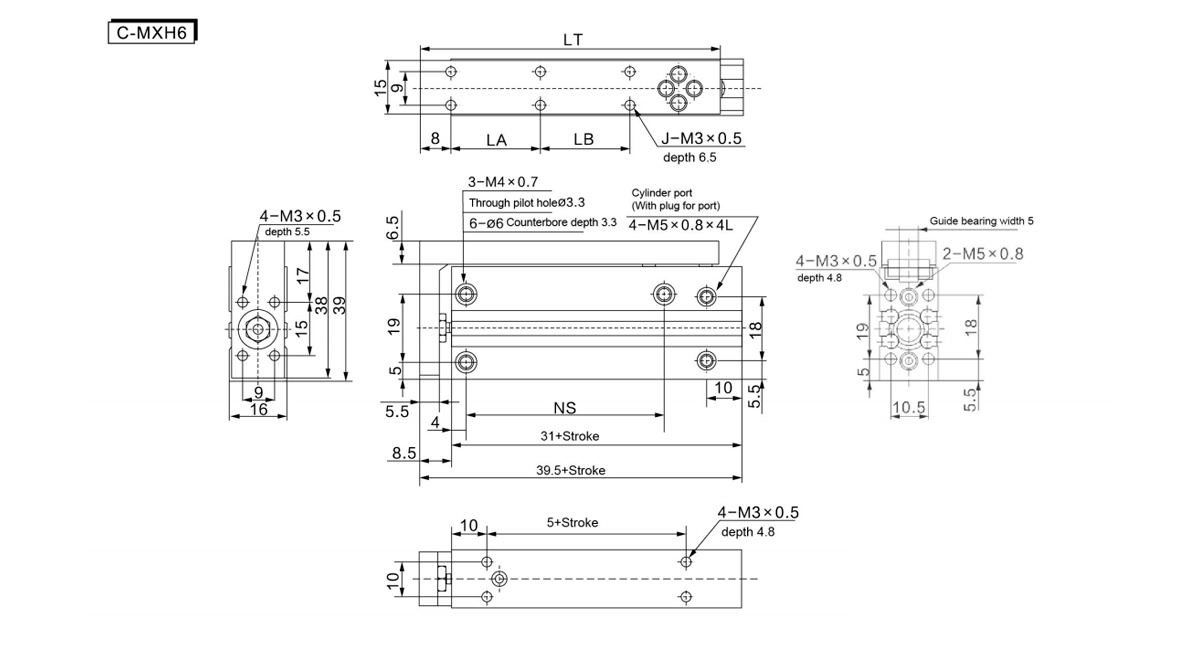

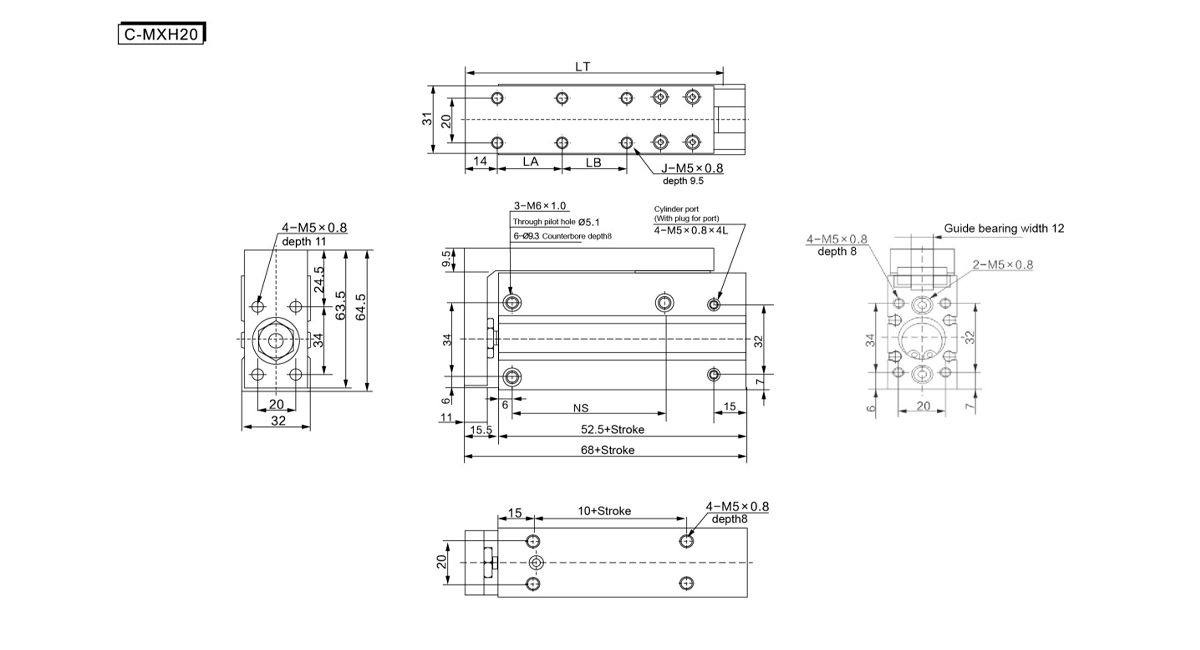

  • モデル(mm) J LA LB LT NS
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

    モデル(mm) J LA LB LT NS
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

    ストローク(mm) J LA LB LT NS
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

    ストローク(mm) J LA LB LT NS
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
