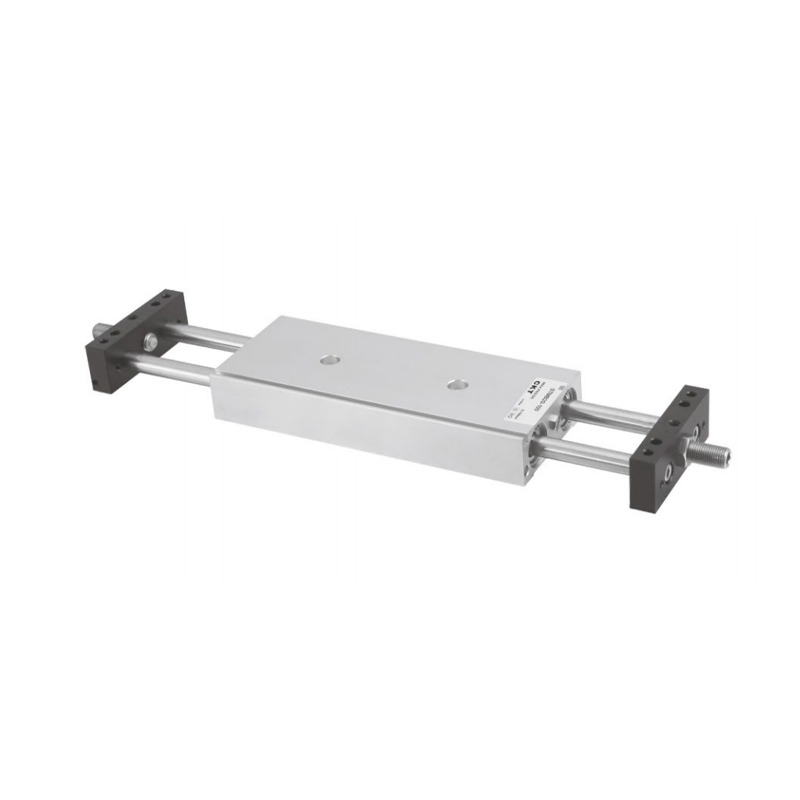

STMシリーズ スライドシリンダ（Ø10～Ø25）
  • STMシリーズ スライドシリンダ（Ø10～Ø25）
スライドシリンダー

STMシリーズ スライドシリンダ（Ø10～Ø25）

1. 2 つの取り付けおよび固定形式: 本体取り付けまたはスライダー取り付け。
2. ダブルピストンロッド構造により、シリンダーの抗曲げ性能と耐ねじり性能が向上し、大きな運動荷重や横荷重に耐えることができます。
3. 両端の衝突防止パッドや油圧バッファなどの緩衝装置は、衝撃速度を効果的に遅くし、シリンダの耐用年数を延長します。
4. 150℃の条件下でもシリンダーが正常に動作するように、耐高温シール材を選択してください。

メール: manager@cktworld.com
ダウンロード
前へ：前の記事はありません
次へ：MXHシリーズ 小型スライドシリンダ（リニアガイド）（Ø6～Ø20）
  • 標準 仕様
    チューブ内径(mm) 10 16 20 25
    アクション 複動形
    流体 空気
    使用圧力範囲 0.1～1.0MPa(14～145psi)
    耐圧力 1.5MPa(215ps)
    使用温度(℃) -20~70
    使用速度範囲(mm/s) 30～500
    ストローク長さの許容差 1.00
    クッション 無 バンパーパッドまたはオイルバッファー（オプション）
    ※不回転精度 ±0.1° ±0.05°
    ※配管ポート M5×0.8 PT1/8
    ※不回転精度とは、シリンダを完全に縮めた状態でシリンダ固定板が回転できる角度を指します。
    **配管接続にはNPTねじタイプとGねじタイプがあります。
    注: C-STM シリーズは完全に磁性を備えています。

  • 標準仕様
    チューブ内径(mm) 標準ストローク(mm) 最大ストローク 許容ストローク
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    注1. 許容ストローク範囲内において、ストロークが最大ストロークを超える場合は規格外の加工となります。その他特殊ストロークにつきましては、弊社までお問い合わせください。

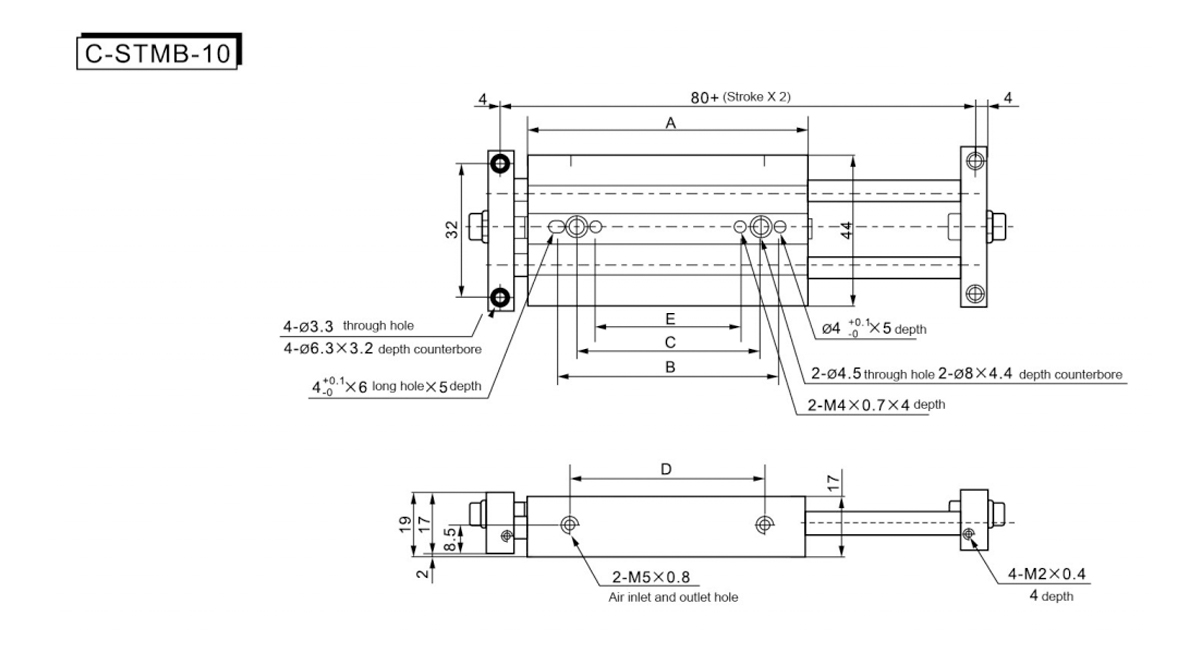

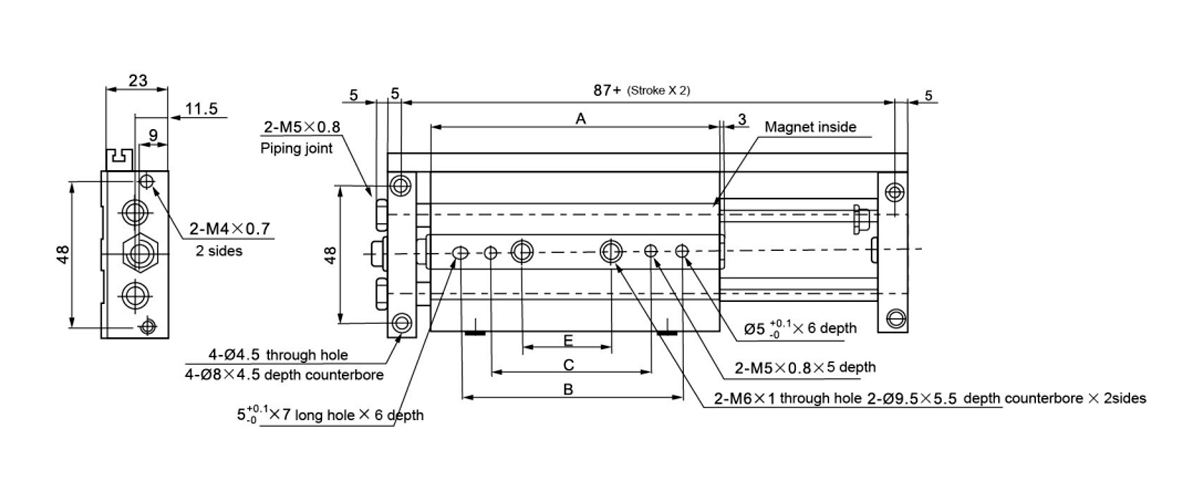

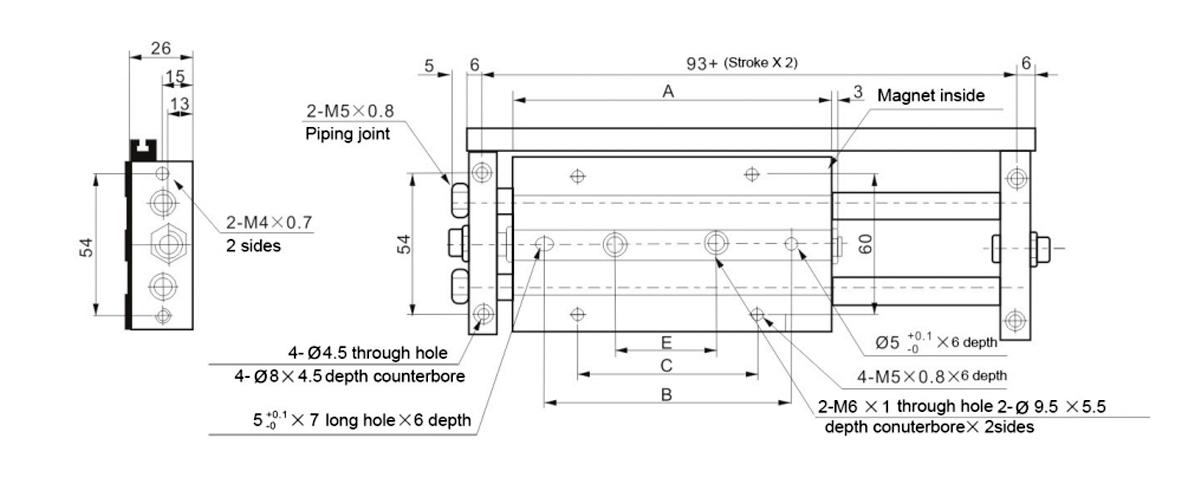

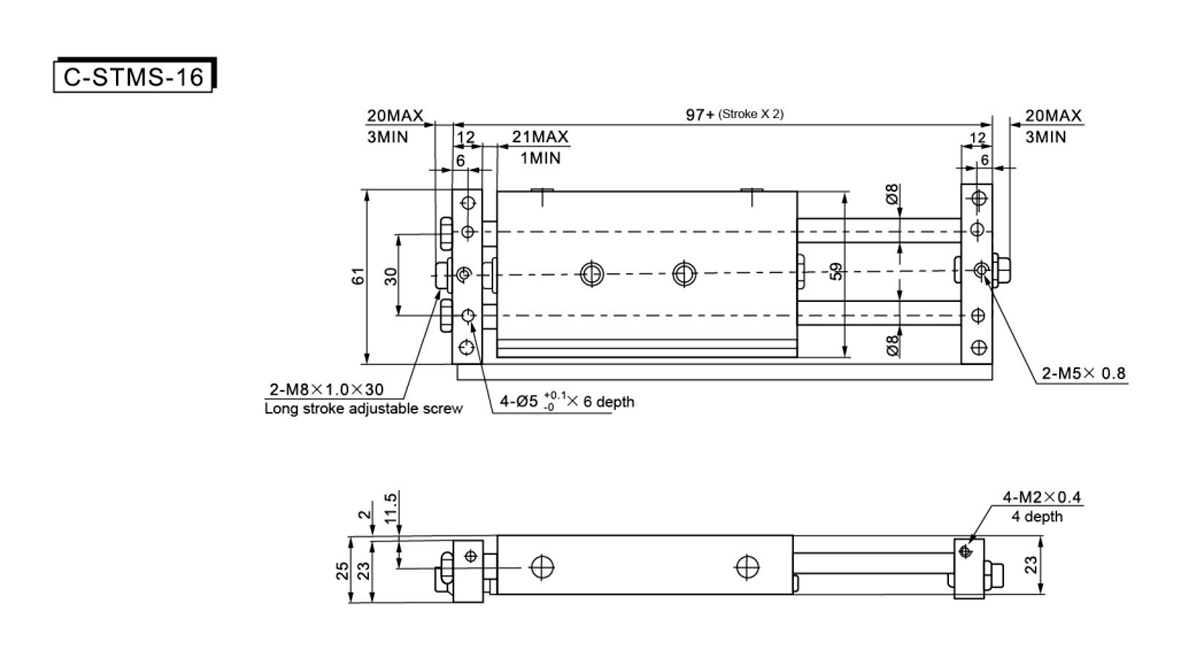

    ストローク・記号 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

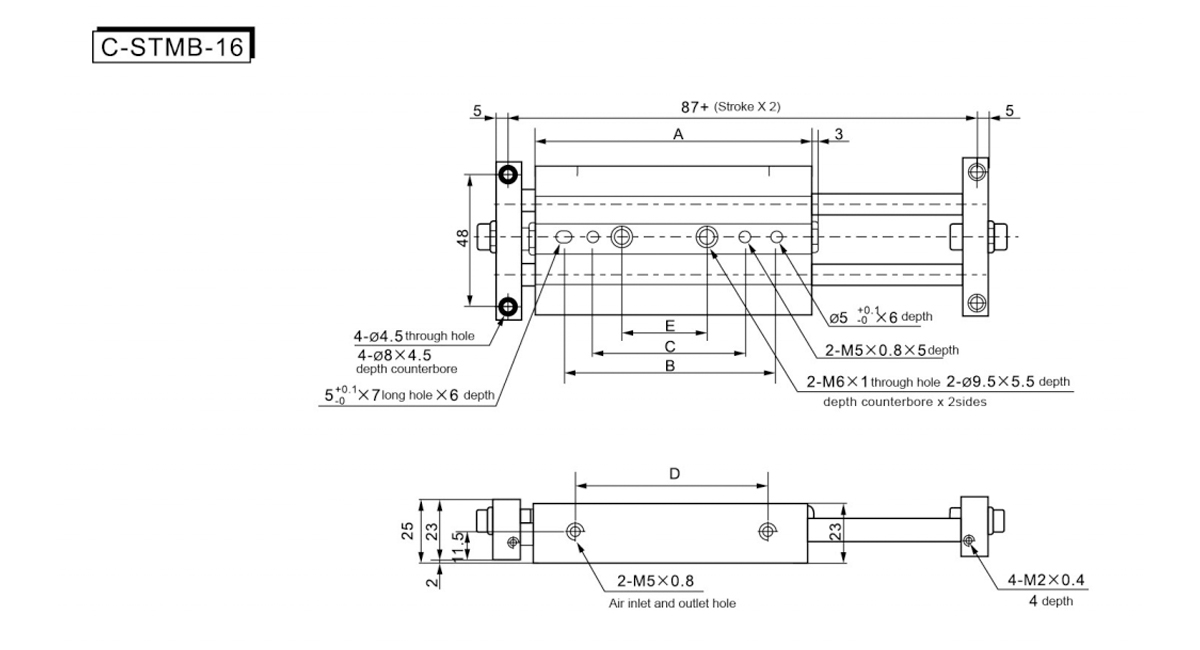

    ストローク・記号 A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

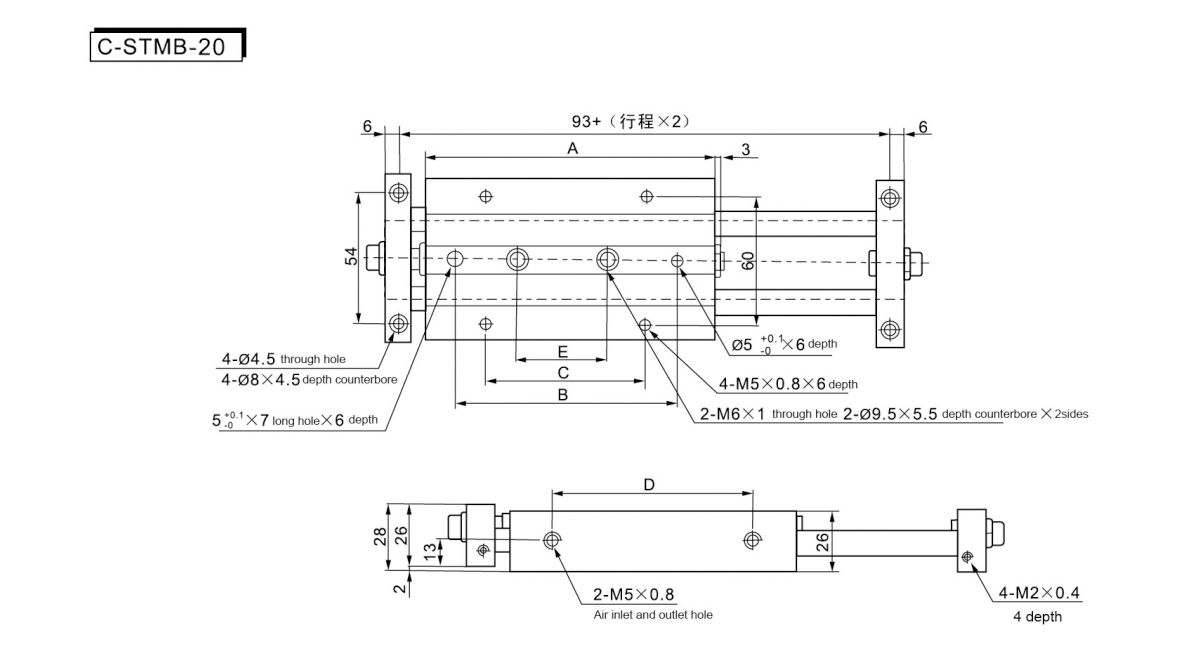

    ストローク・記号 A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

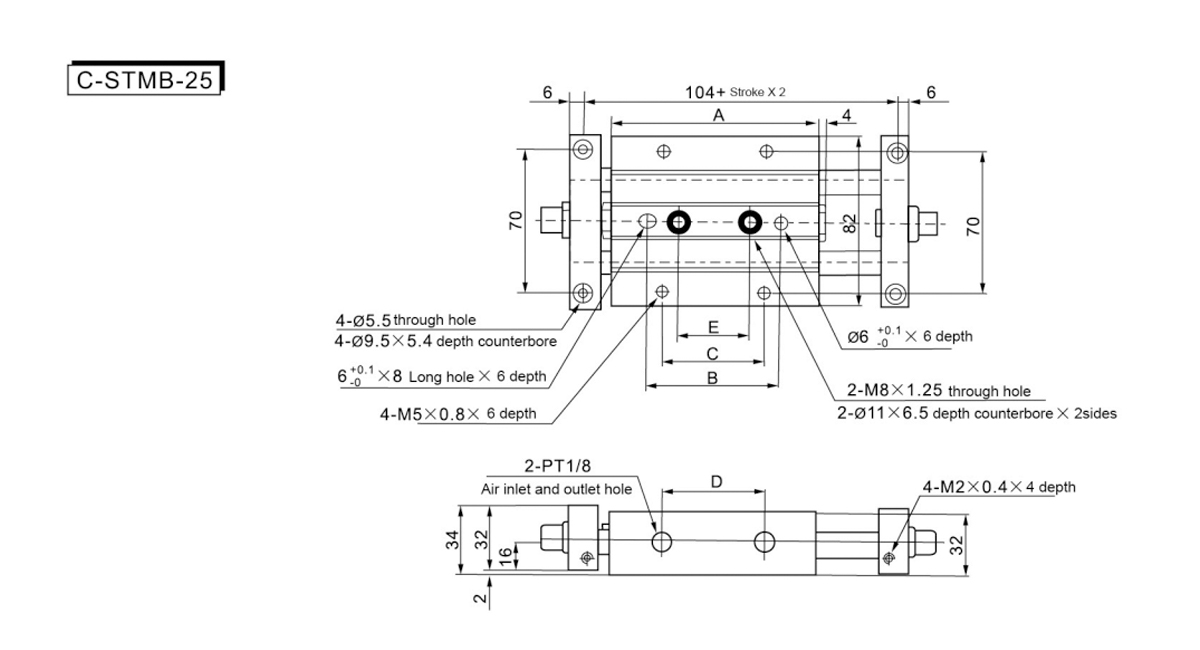

    ストローク・記号 A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

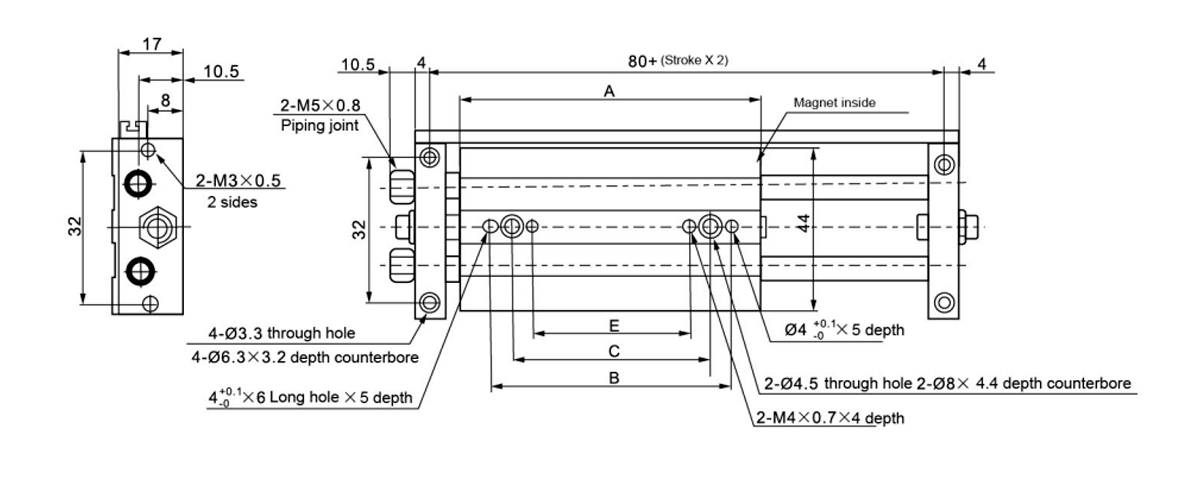

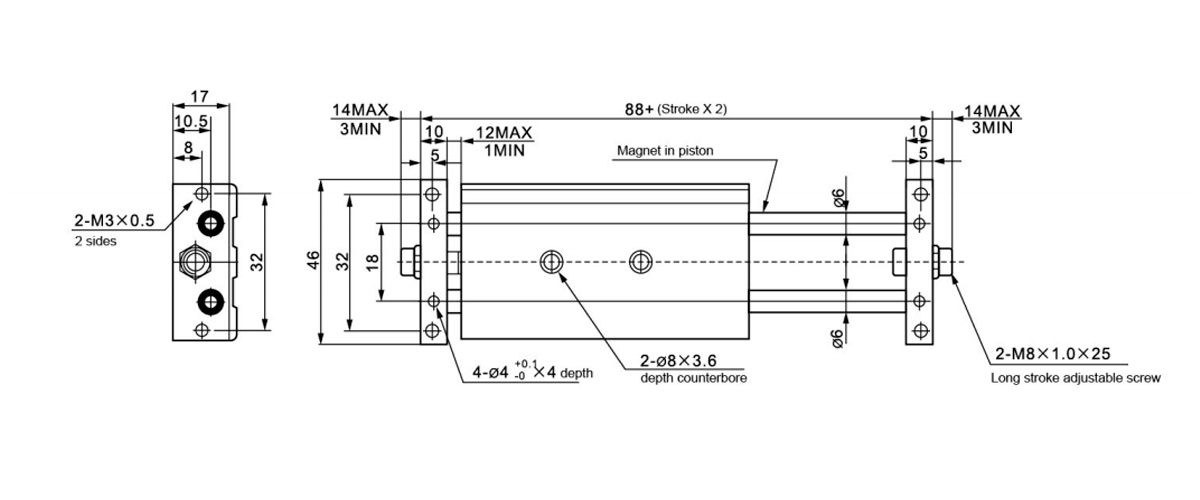

    ストローク・記号 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    ストローク・記号 A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

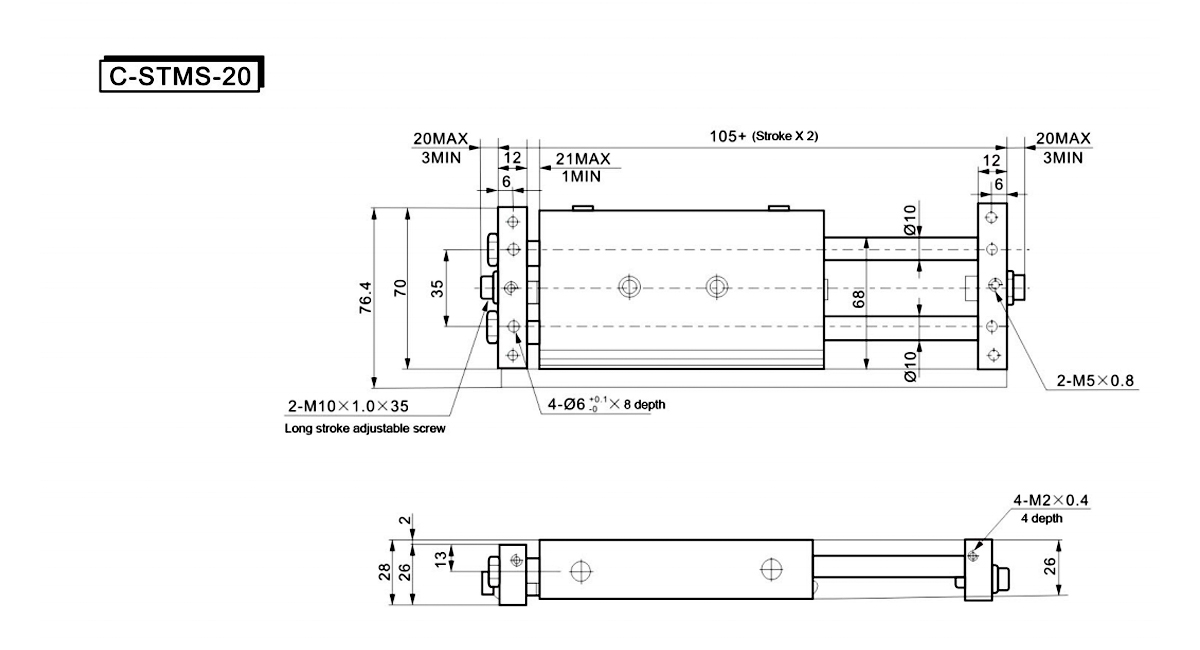

    ストローク・記号 A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    ストローク・記号 A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
