CA2シリーズスタンダードシリンダ サプライヤー

ホーム / 製品 / エアシリンダー / 標準シリンダ / CA2シリーズスタンダードシリンダ

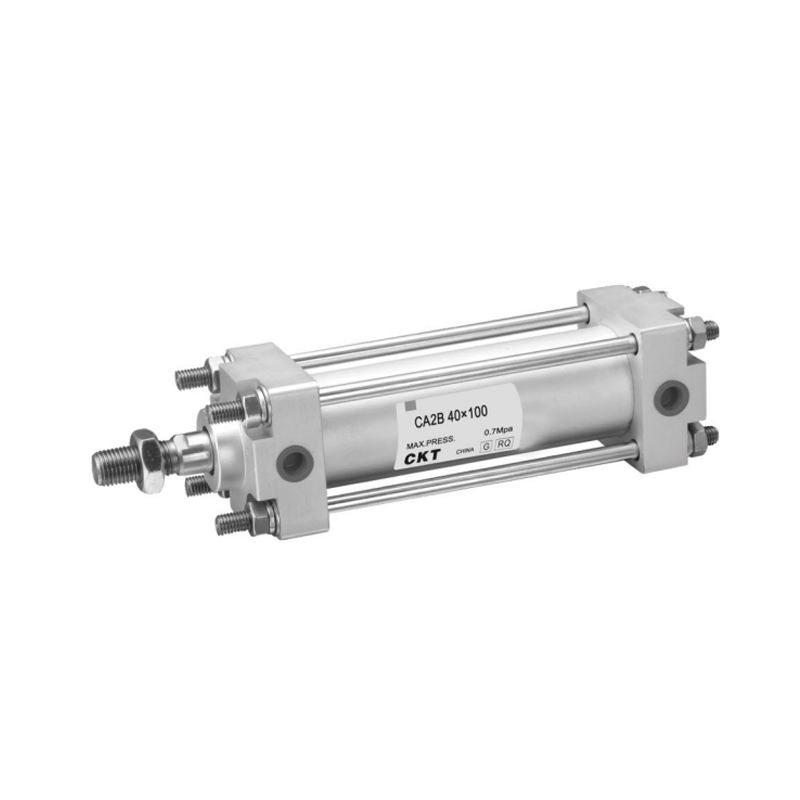

CA2シリーズスタンダードシリンダ
  • CA2シリーズスタンダードシリンダ
標準シリンダ

CA2シリーズスタンダードシリンダ

1. 質量はCA1シリーズに比べて5～15%軽量です。
2.緩衝能力が向上し、ピストンロッドが急激に伸びません。
3.バッファバルブは調整が簡単で、バッファバルブはシリンダーヘッドの表面を露出しません。
4. CA1シリーズと比較して吸収できる運動エネルギーが最大30％増加し、緩衝シールの寿命が約5倍に延長できます。
5. ピストンロッドの下方向へのたわみ量がCA1シリーズに比べて5～10%程度軽減されます。
6. 取付寸法はCA1シリーズと同一です。
7.管用ねじはRcの他にNPTねじ、Gねじもあります。

メール: manager@cktworld.com
ダウンロード
前へ：前の記事はありません
次へ：SEシリーズスタンダードシリンダ（タイロッドレスタイプ）
  • チューブ内径(mm) 40 50 63 80 100
    使用圧力範囲 0.05～1.0MPa
    周囲温度と流体温度 オートスイッチなし：-10℃～70℃、オートスイッチあり：-10℃～60℃
    動作ピストン速度 50～500mm/s
    クッション エアクッション
    ストローク長さ許容差(mm) ～250:1°、251～1000:14、1001～1500:1～8
    潤滑 不要
    接続口径(Rc) 45661 45724 45659

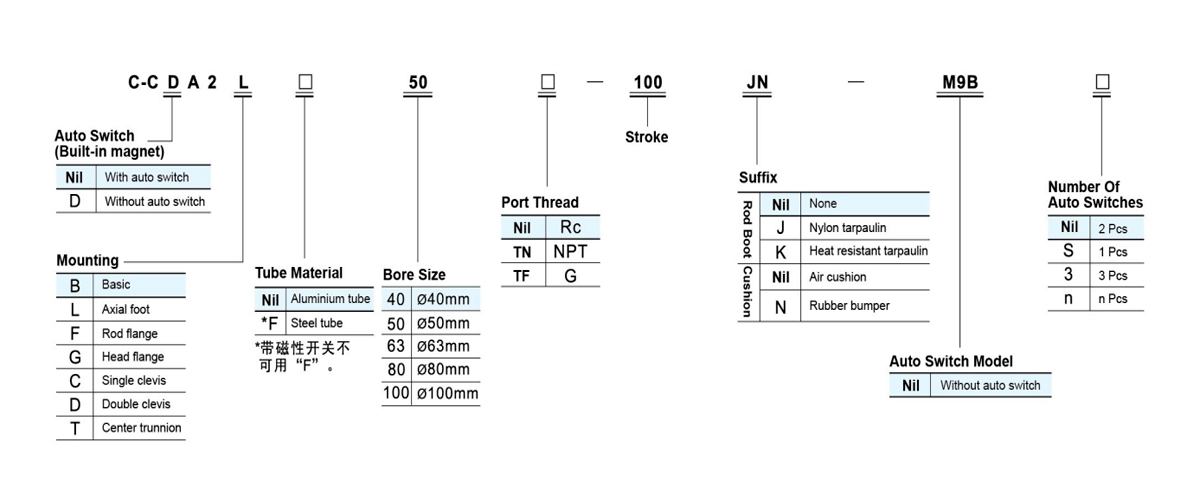

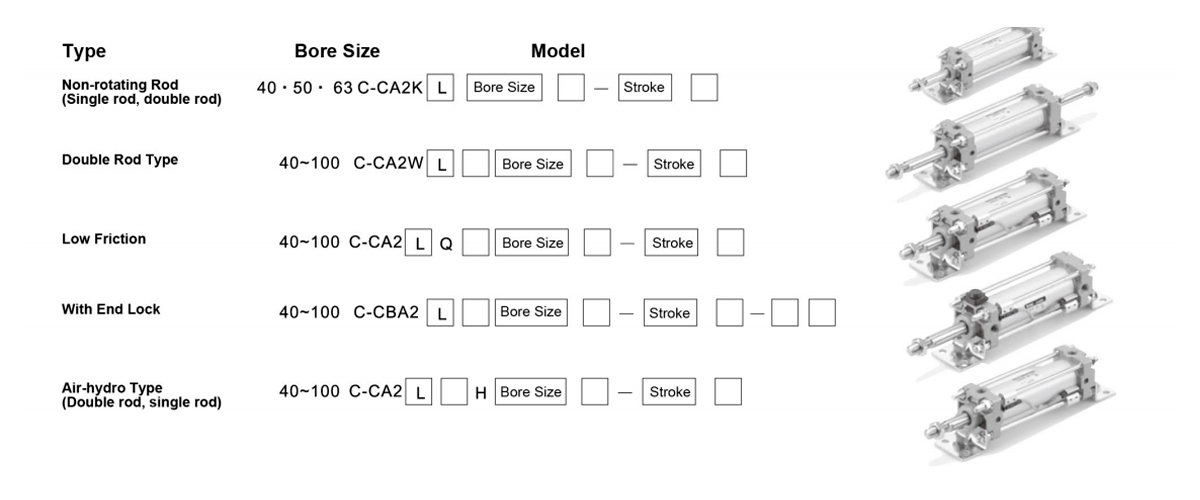

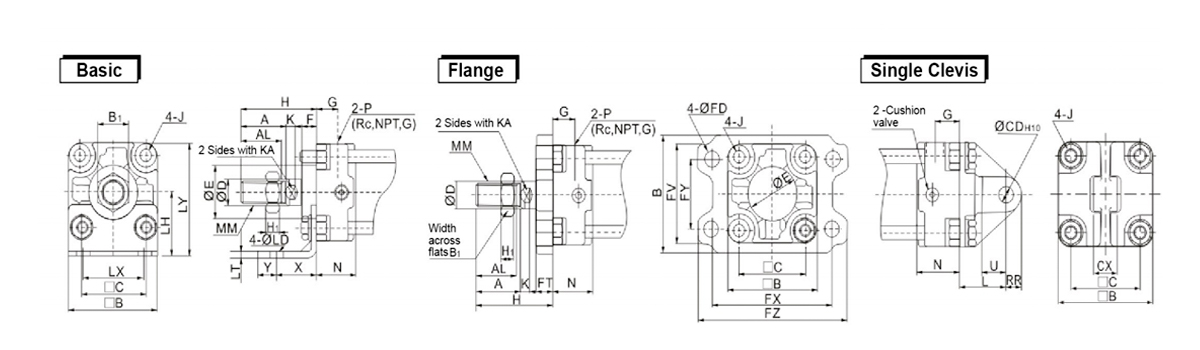

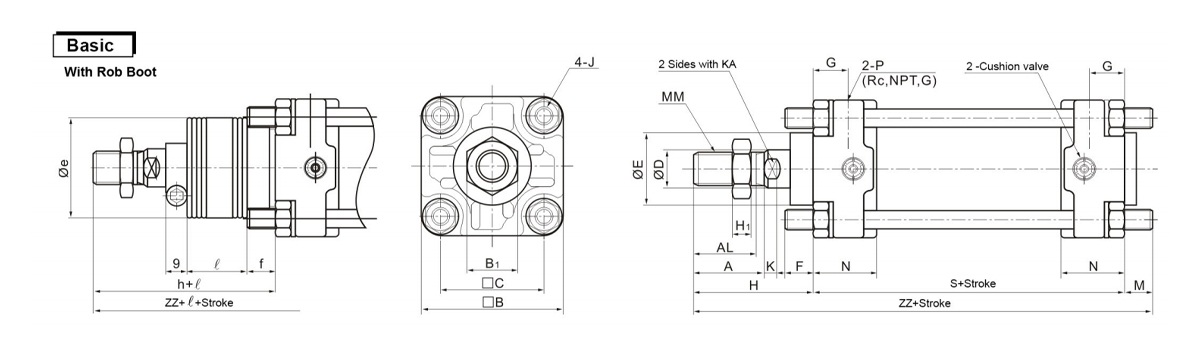

  • ボア
    サイズ
    (mm)     		ストローク範囲(mm) A アル □B B1 □C D E F G H₁ J K か M MM N P S ジャバラなし ジャバラ付
    なし
    ロッドブーツ     		ジャバラ付 H ZZ e f h ℓ ZZ
    40 ~500 20～500 30 27 60 22 44 16 32 10 15 8 M8×1.25 6 14 11 M14×1.5 27 45661 84 51 146 43 11.2 59 1/4ストローク 154
    50 ~600 20～600 35 32 70 27 52 20 40 10 17 11 M8×1.25 7 18 11 M18×1.5 30 45724 90 58 159 52 11.2 66 1/4ストローク 167
    63 ~600 20～600 35 32 85 27 64 20 40 10 17 11 M10×1.5 7 18 14 M18×1.5 31 45724 98 58 170 52 11.2 66 1/4ストローク 178
    80 ～750 20～750 40 37 102 32 78 25 52 14 21 13 M12×1.75 10 22 17 M22×1.5 37 45659 116 71 204 65 12.5 80 1/4ストローク 213
    100 ～750 20～750 40 37 116 41 92 30 52 14 21 16 M12×1.75 10 26 17 M26×1.5 40 45659 126 72 215 65 14 81 1/4ストローク 224

    ボア
    サイズ
    (mm)     		足 足 一山クレビス
    コンポーネント番号 左側 LX LY X Y LT LD コンポーネント番号 FT FD B FV FX 年度 FZ コンポーネント番号 CD U L RR CX
    40 CA2-L04 40 42 70 27 13 3.2 9 CA2-F04 12 9 71 60 80 42 100 CA2-C04 10 0.058 16 30 10 15 -0.1
    0 -0.3
    50 CA2-L05 45 50 80 27 13 3.2 9 CA2-F05 12 9 81 70 90 50 110 CA2-C05 12 0.058 19 35 12 15 -0.1
    0 -0.3
    63 CA2-L06 50 59 93 34 16 3.2 11.5 CA2-F06 15 11.5 101 86 105 59 130 CA2-C06 16 0.058 23 40 16 25 -0.1
    0 -0.3
    80 CA2-L08 65 76 116 44 16 4.5 13.5 CA2-F08 18 13.5 119 102 130 76 160 CA2-C08 20 0.058 28 48 20 31.5 -0.1
    0 -0.3
    100 CA2-L10 75 92 133 43 17 6 13.5 CA2-F10 18 13.5 133 116 150 92 180 CA2-C10 25 0.058 36 58 25 35.5 -0.1
    0 -0.3

    ボア
    サイズ

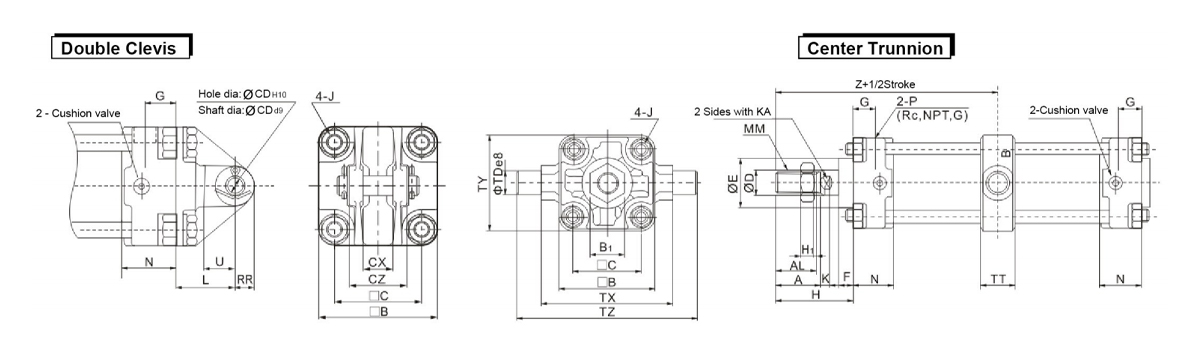

    (mm)     		二山クレビス センタートラニオン
    コンポーネント番号 CD U L RR CX チェコ共和国 TY TD テキサス州 TZ TT
    40 CA2-D04 10 0.058 16 30 10 15 0.1 29.5 62 15 -0.032 85 117 22 CA2-S04
    0 0.3 -0.059
    50 CA2-D05 12 0.07 19 35 12 18 0.1 38 74 15 -0.032 95 127 22 CA2-S05
    0 0.3 -0.059
    63 CA2-D06 16 0.07 23 40 16 25 0.1 49 90 28 -0.032 110 148 28 CA2-S06
    0 0.3 -0.059
    80 CA2-D08 20 0.084 28 48 20 31 0.1 61 110 25 -0.04 140 192 34 CA2-S08
    0 0.3 -0.073
    100 CA2-D10 25 0.084 36 58 25 35 0.1 64 130 25 -0.04 162 214 40 CA2-S10
    0 0.3 -0.073

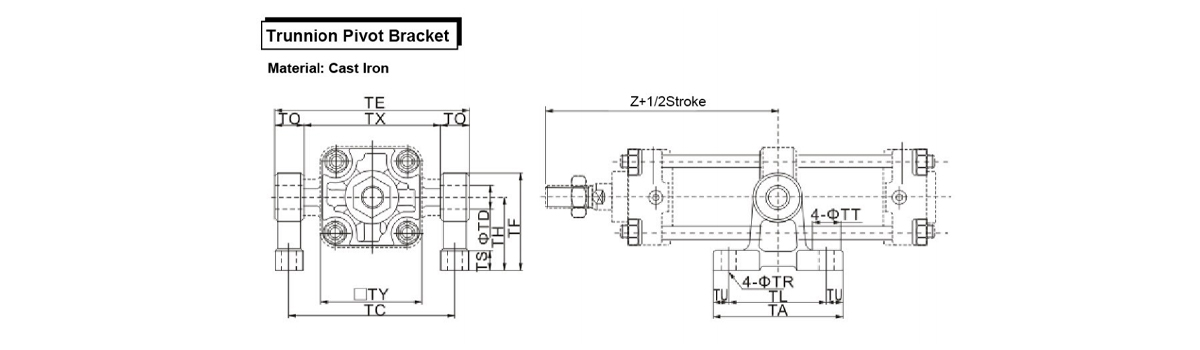

    モデル ボア
    サイズ
    (mm)     		た TL TU TC テキサス州 TE に TR TT TS TH TF TY Z TD-H10
    (穴)
    C-CA2-S04 40 80 60 10 102 85 119 17 9 17 12 45 60 62 93 15 -0.070
    0
    50 80 60 10 112 95 129 17 9 17 12 45 60 74 103 15 -0.070
    0
    C-CA2-S06 63 100 70 15 130 110 150 20 11 22 14 55 73 90 107 28 -0.070
    0
    C-CA2-S10 80 120 90 15 166 140 192 26 13.5 24 17 75 100 110 129 25 -0.084
    0
    100 120 90 15 188 162 214 26 13.5 24 17 75 100 130 135 25 -0.084
    0

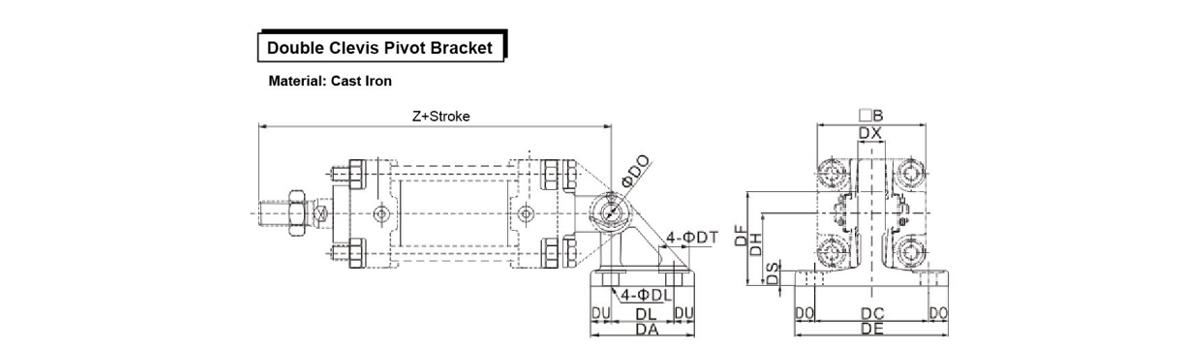

    モデル ボア
    サイズ
    (mm)     		DA DL DU 直流 DX DE する DR DT DS DH DF B Z TD-H10
    (穴)
    C-CA2-B04 40 57 35 11 65 15 85 10 9 17 8 40 52 60 165 10 0.058
    0
    C-CA2-B05 50 57 35 11 65 18 85 10 9 17 8 40 52 70 183 12 0.070
    0
    C-CA2-B06 63 67 40 13.5 80 25 105 12.5 11 22 10 50 66 85 196 16 0.070
    0
    C-CA2-B08 80 93 60 16.5 100 31.5 130 15 13.5 24 12 65 90 102 235 20 0.084
    0
    C-CA2-B10 100 93 60 16.5 100 35.5 130 15 13.5 24 12 65 90 116 256 25 0.084
    0

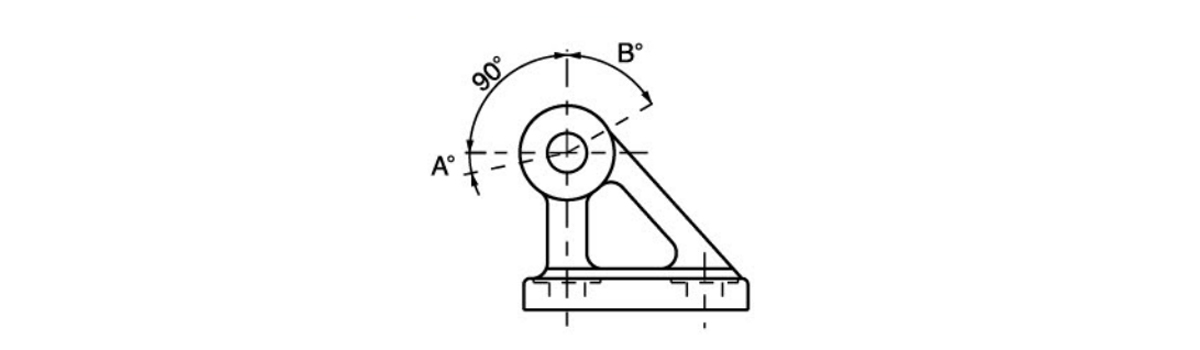

    回転角度
    ボア Size(mm) A° B° A° B° 90°
    40
    100     		12° 60° 162°

    材質:鋳鉄

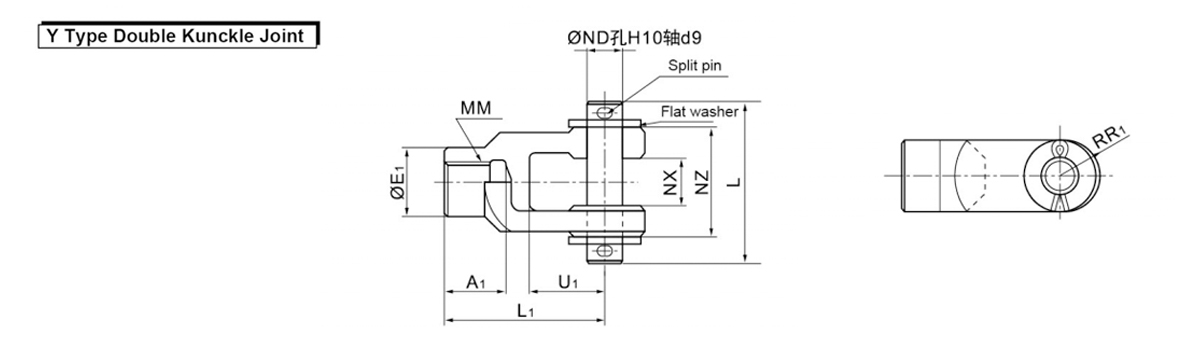

    モデル 適用チューブ内径
    (mm)     		A1 E1 L1 MM RR1 U1 ND NX ニュージーランド L 割ピンサイズ 平座金のサイズ
    Y-04D 40 22 24 55 M14×1.5 13 25 12 16 0.3 38 55.5 Ø3×180ℓ ポリッシュラウンド12
    0.1
    Y-05D 50・63 27 28 60 M18×1.5 15 27 12 16 0.3 38 55.5 Ø3×180ℓ ポリッシュラウンド12
    0.1
    Y-08D 80 37 36 71 M22×1.5 19 28 18 28 0.3 55 76.5 Ø4×250ℓ ポリッシュラウンド18
    0.1
    Y-10D 100 37 40 83 M26×1.5 21 38 20 30 0.3 61 83 Ø4×300ℓ ポリッシュラウンド20
    0.1
    ※ピン・割ピン・平座金によるエルボジョイントです。

    材質:カーボンスチール

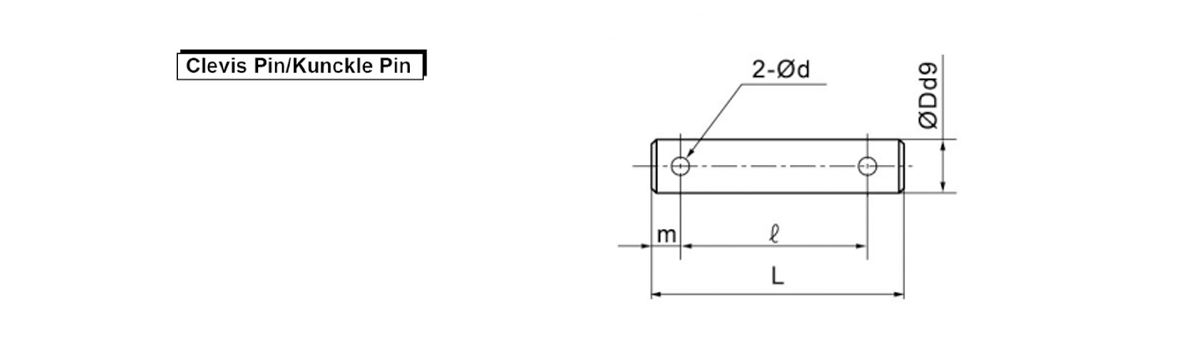

    モデル 適用チューブ内径(mm) DD9 L ℓ m d
    ドリル
    スルー     		付属の割りピン 付属の平ワッシャー
    クレビス カンクル
    CDP-2A 40 - 10 -0.040 46 38 4 3 Ø3×180ℓ ポリッシュラウンド10
    -0.076 46
    CDP-3A 50 40・50・63 12 -0.050 55.5 47.5 4 3 Ø3×180ℓ ポリッシュラウンド12
    -0.093
    CDP-4A 63 - 16 -0.050 71 61 5 4 Ø4×250ℓ ポリッシュラウンド16
    -0.093
    CDP-5A - 80 18 -0.050 76.5 66.5 5 4 Ø4×250ℓ ポリッシュラウンド18
    -0.093
    CDP-6A 80 100 20 -0.065 83 73 5 4 Ø4×300ℓ ポリッシュラウンド20
    -0.117
    CDP-7A 100 - 25 -0.065 88 78 5 4 Ø4×360ℓ ポリッシュラウンド24
    -0.117

    材質:快削硫黄鋼

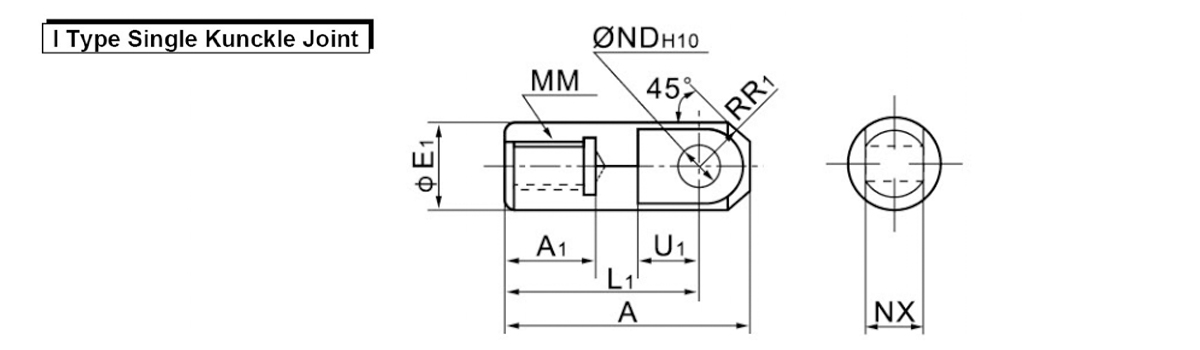

    モデル 適用可能
    ボア Size     		A あ₁ E1 L1 MM R₁ U1 NDH10 NX
    I-04A 40 69 22 24 55 M14×1.5 15.5 20 120°.070 0.070 0.672257 -0.1
    0 -0.3
    I-05A 50・63 74 27 28 60 M18×1.5 15.5 20 128°-070 0.070 0.666701 -0.1
    0 -0.3
    I-08A 80 91 37 36 71 M22×1.5 22.5 26 180.07 0.070 280:3 -0.1
    0 -0.3
    I-10A 100 105 37 40 83 M26×1.5 24.5 28 2080.084 0.084 30°:3 -0.1
    0 -0.3

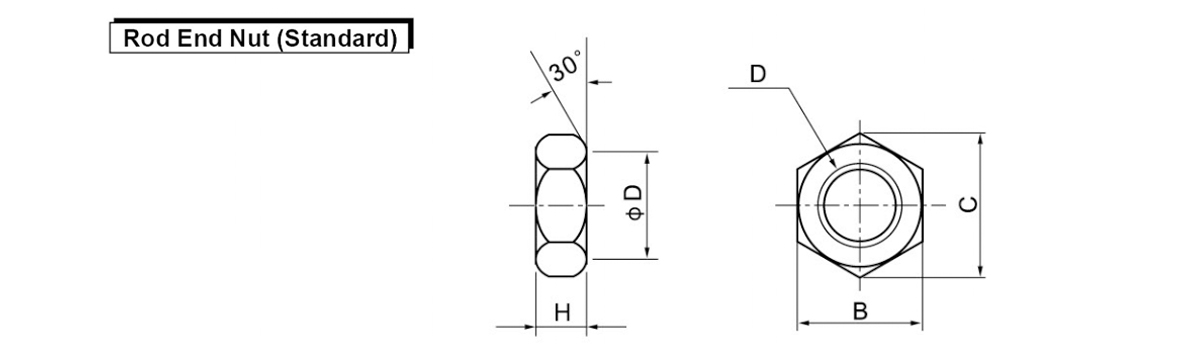

    材質:圧延鋼材
    モデル 適用可能
    ボア Size     		d H B C D
    NT-04 40 M14×1.5 8 22 25.4 21
    NT-05 50・63 M18×1.5 11 27 31.2 26
    NT-08 80 M22×1.5 13 32 37 31
    NT-10 100 M26×1.5 16 41 47.3 39
