SEシリーズスタンダードシリンダ（タイロッドレスタイプ） サプライヤー

ホーム / 製品 / エアシリンダー / 標準シリンダ / SEシリーズスタンダードシリンダ（タイロッドレスタイプ）

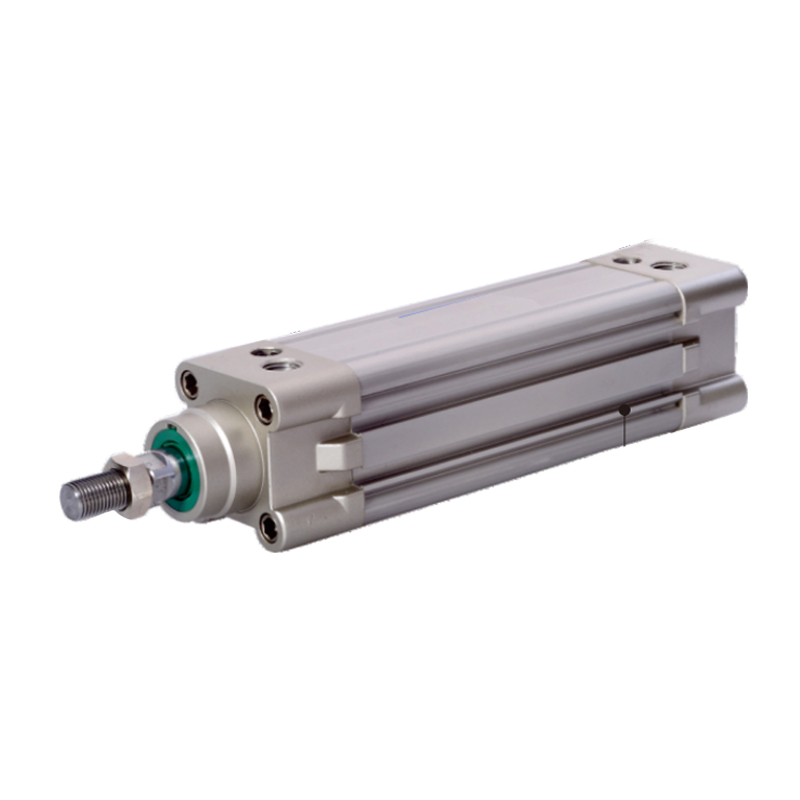

SEシリーズスタンダードシリンダ（タイロッドレスタイプ）
  • SEシリーズスタンダードシリンダ（タイロッドレスタイプ）
標準シリンダ

SEシリーズスタンダードシリンダ（タイロッドレスタイプ）

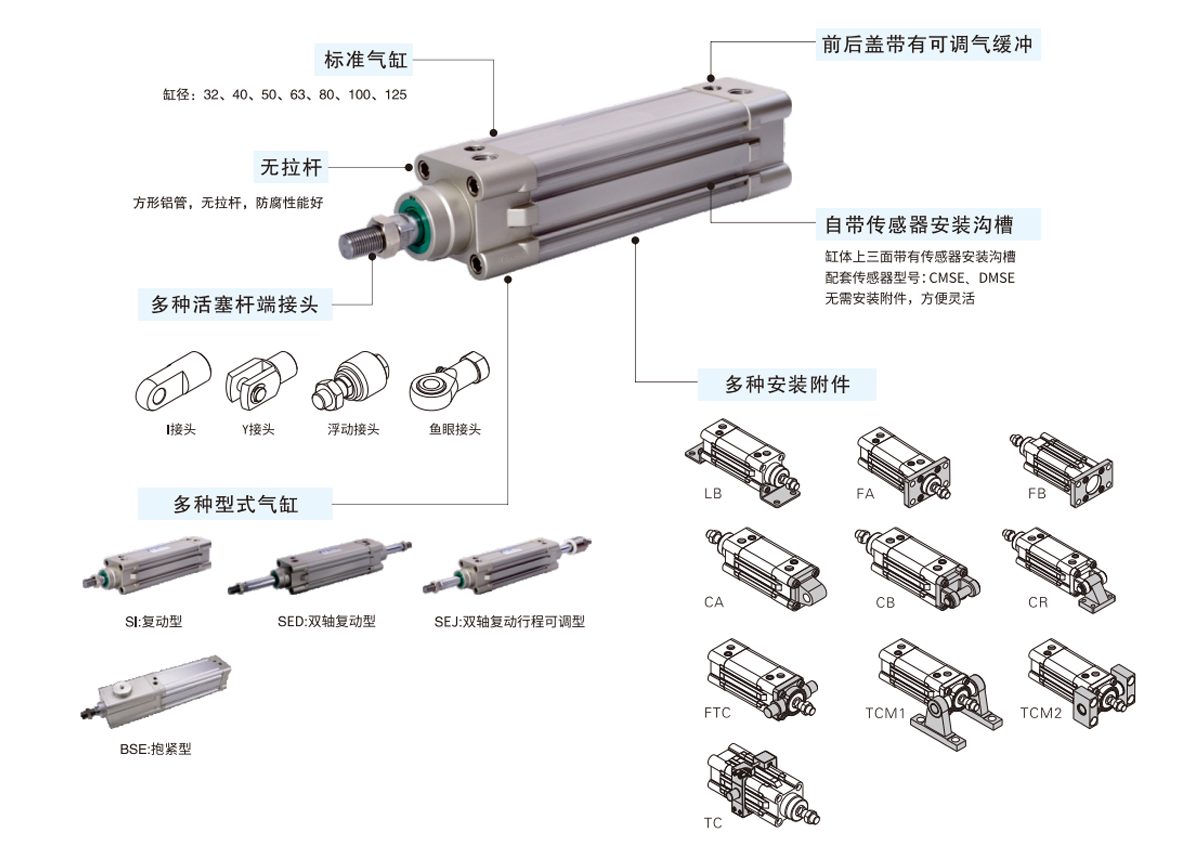

1. ピストンシールはコンパクトなサイズとオイル貯留機能を備えた特殊形状の双方向シール構造を採用しています。
2. 角形アルミニウム管、タイロッドなし、優れた耐食性能;
3.シリンダーバッファー調整は安定しています。
4. さまざまな仕様のシリンダーおよびシリンダー取り付け付属品がお客様の選択に利用可能です。

メール: manager@cktworld.com
ダウンロード
前へ：CA2シリーズスタンダードシリンダ
次へ：SIシリーズスタンダードシリンダ（タイロッドレスタイプ）
  • 内径(mm) 32 40 50 63 80 100 125
    動作モード レシプロタイプ
    作動媒体 空気（40μmフィルターで濾過）

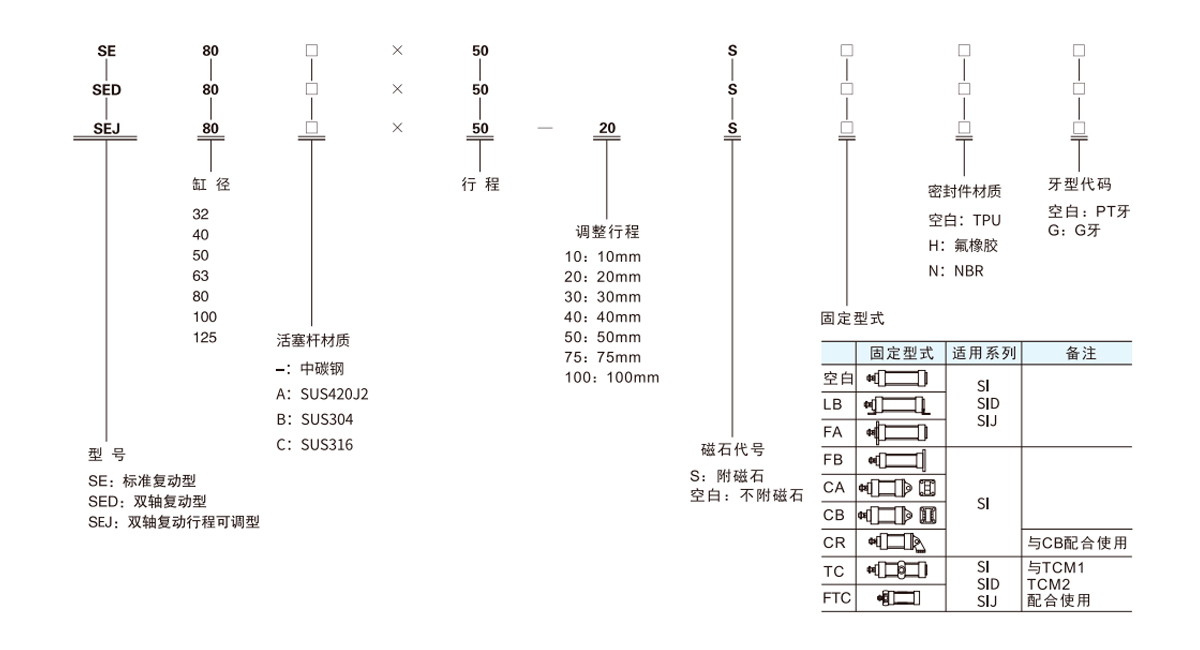

    固定式 SEシリーズ 基本形 FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D、SE Jシリーズ 基本形 FA LB TC TCM1 TCM2 FTC
    使用圧力範囲 0.15~1.0MPa(22~145psi)(1.5~10.0bar)
    耐圧保証 1.5MPa(215psi)(15bar)
    使用温度℃ -20~70
    動作速度範囲 mm/s 30～800 30～500
    移動許容範囲 0～250 60251～1000 151001～1500 20
    バッファタイプ 調整可能なバッファー
    バッファストロークmm 27 30 36 40
    ※引取径 PT1/8 PT1/4 PT3/8 PT1/2
    ※接続にはNPTねじタイプとGねじタイプがあります。

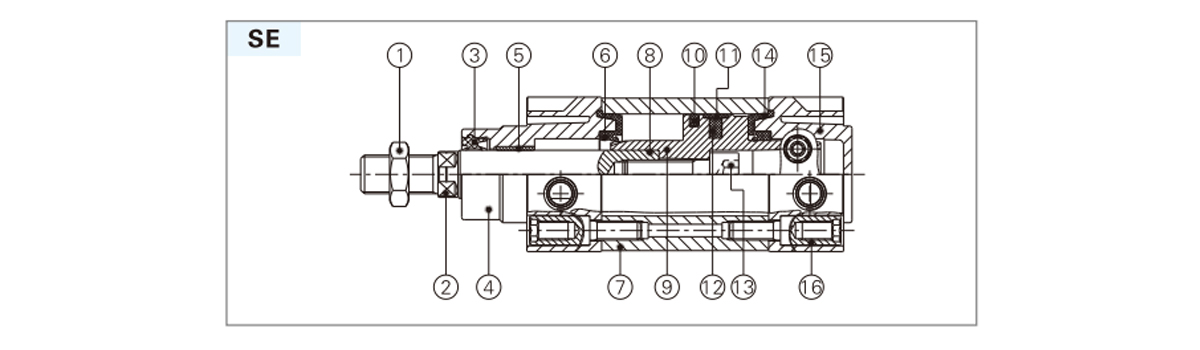

  • 名前 材質 名前 材質
    1 ナット 炭素鋼・ステンレス鋼 9 ピストン アルミニウム合金
    2 ピストン rod S45C硬質クロムメッキ研磨棒 10 ピストン O-ring TPU
    ステンレス鋼 耐摩耗性素材
    3 フロントカバーOリング TPU 11 ウェアリング プラスチック(φ100以下)
    4 表紙 アルミニウム合金 12 磁石 ゴム（その他）
    5 ブッシング 耐摩耗性素材 13 六角穴付きボルト 炭素鋼
    6 バッファーOリング TPU 14 緩衝シールパッド TPU
    7 シリンダー本体 アルミニウム合金 15 裏表紙 アルミニウム合金
    8 ピストン rod O-ring NBR 16 サポートナット 炭素鋼・ステンレス鋼

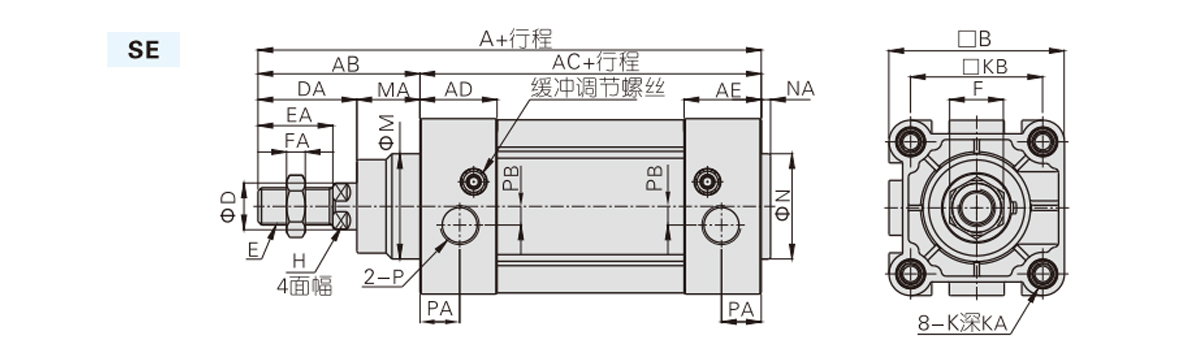

    シリンダ径・記号 A AB 交流 広告 AE B D DA E EA F FA M マ H K か KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1.25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1.25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1.5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1.5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1.5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1.5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    注：磁性タイプと非磁性タイプの寸法は同じです。

    シリンダ径・記号 A AB 交流 DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    注：磁性タイプと非磁性タイプの寸法は同じです。指定のない寸法はSI標準タイプと同一となります。
