薄い円柱

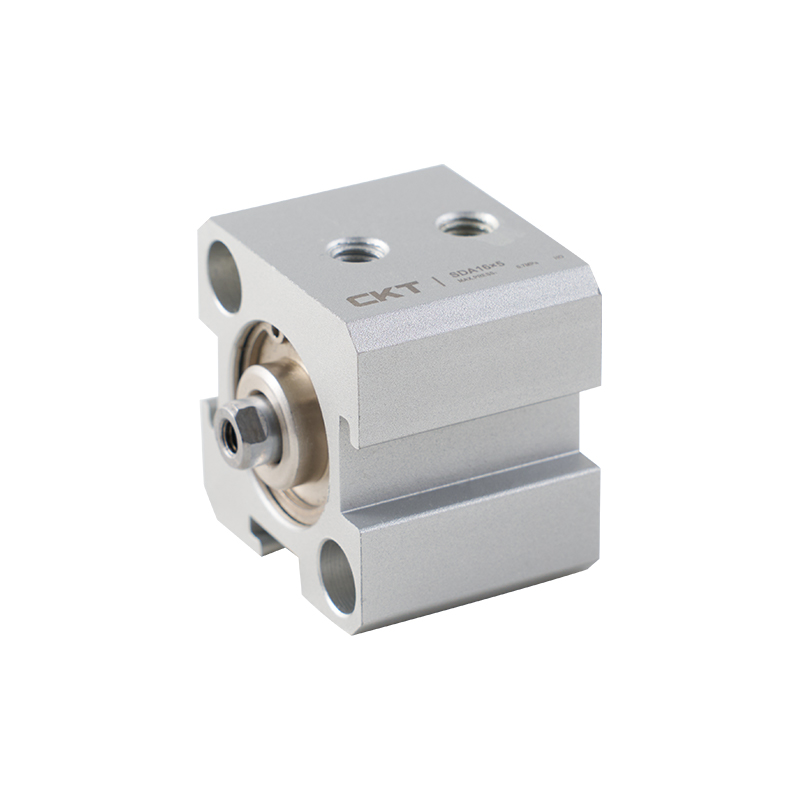

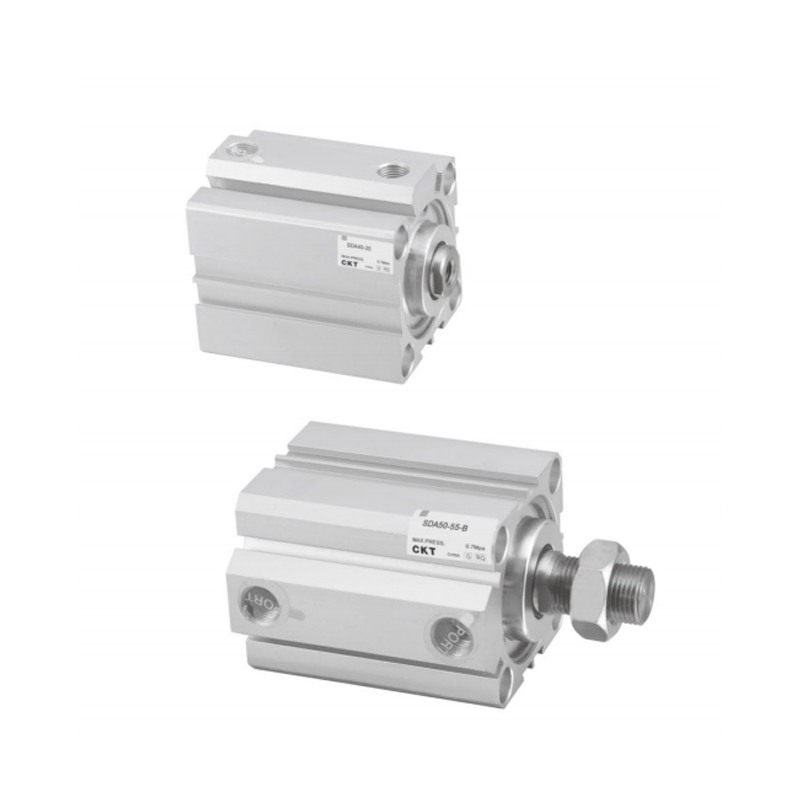

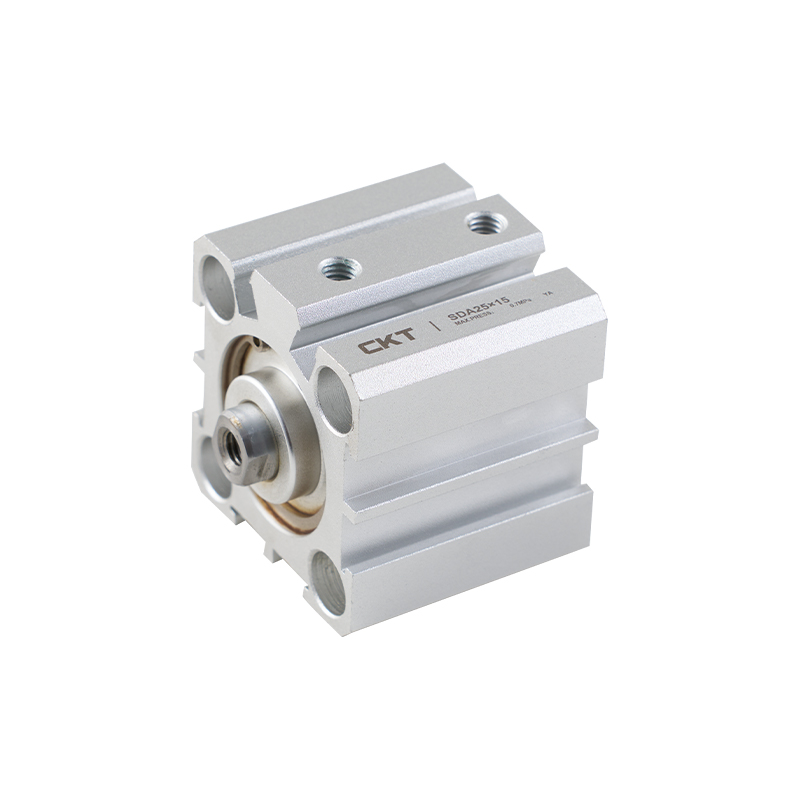

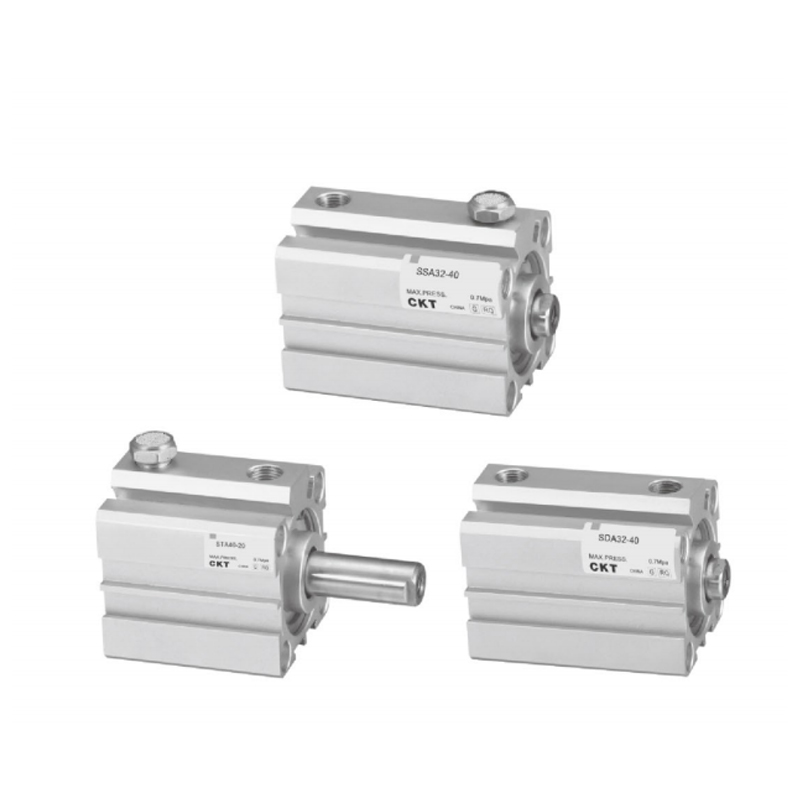

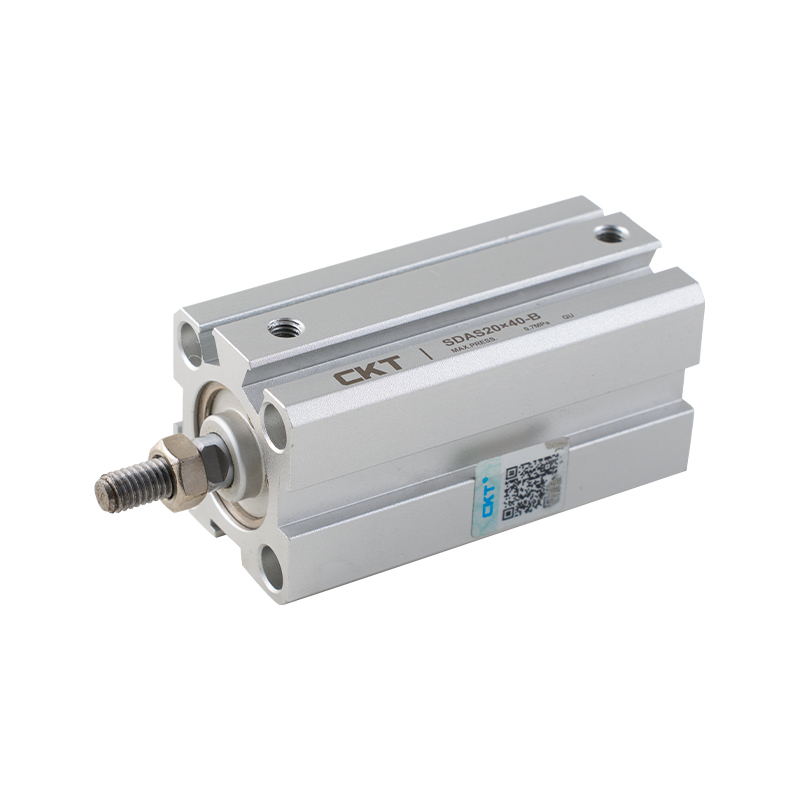

SDAシリーズ薄肉シリンダ

薄くて軽い
従来の動作精度と製品寿命を維持しながら、全長は一般シリンダの1/2～1/3と短くなります。薄くて軽いという特性を活かしています。

取り付けが簡単
埋め込み設置方式により、省スペース要件を達成するためにアクセサリは不要です。

メンテナンスが簡単
シンプルな組立方式を採用しており、設置、分解、メンテナンスが容易です。

磁気スイッチ
本体外周に組立溝を設けておりますので、マグネットスイッチの取り付け・固定・位置調整が非常に簡単です。

メール: manager@cktworld.com

ダウンロード

前へ：SDADシリーズ薄型二軸複動シリンダ
次へ：CQSシリーズ新型薄肉シリンダ

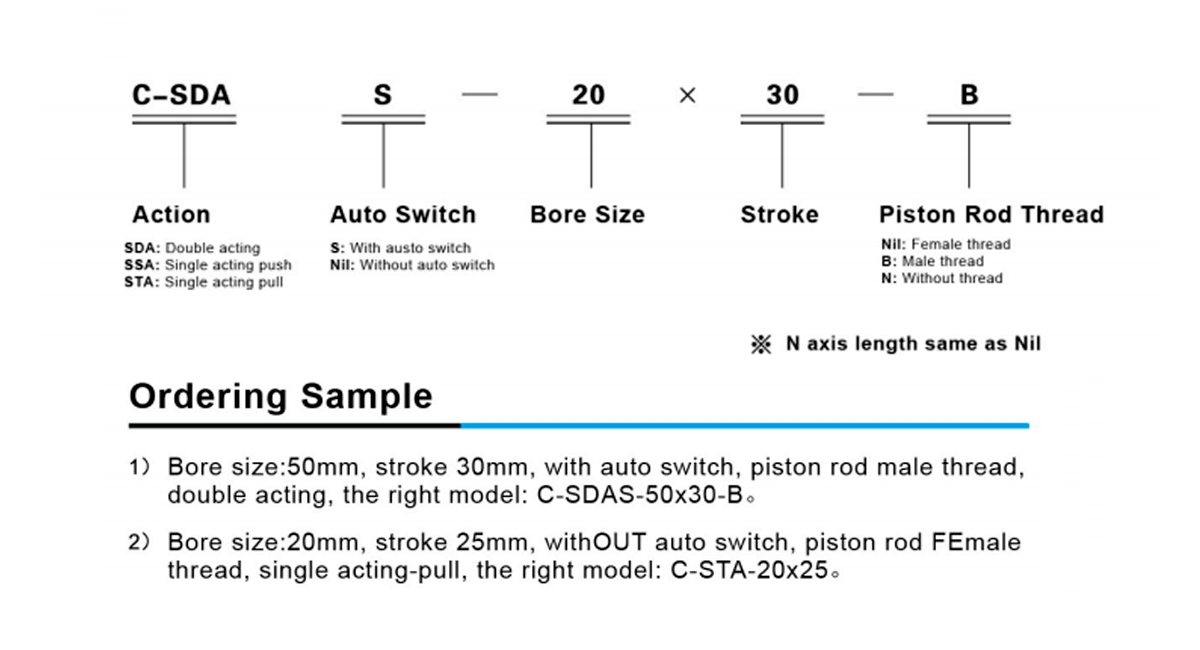

仕様

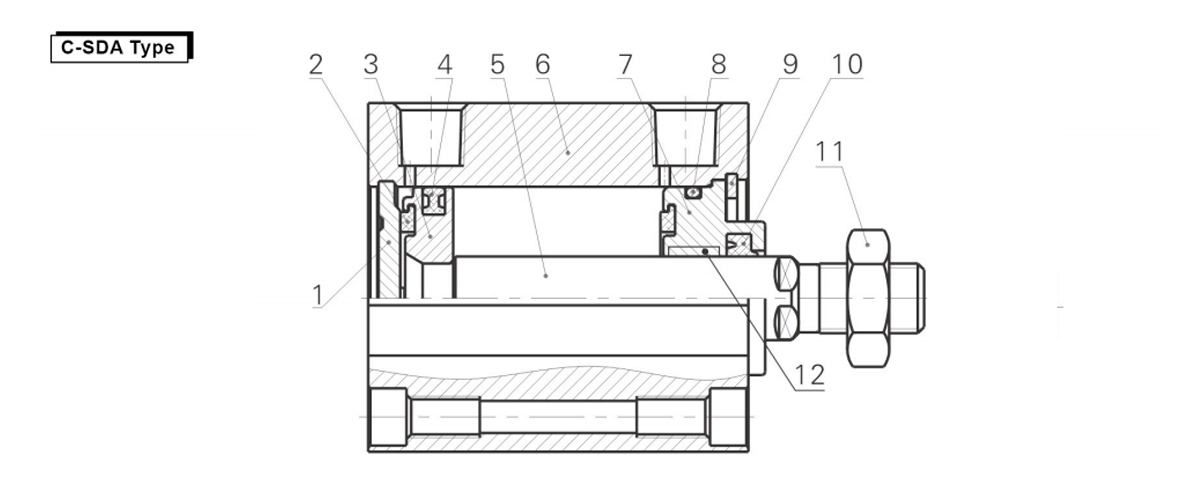

内部構造

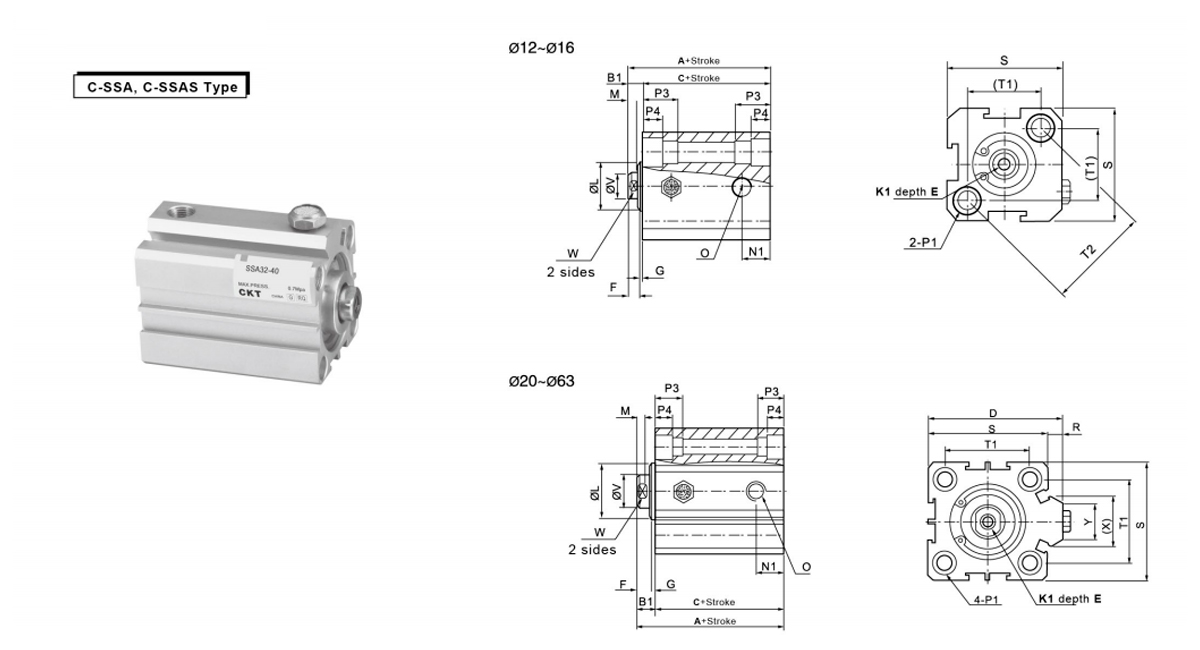

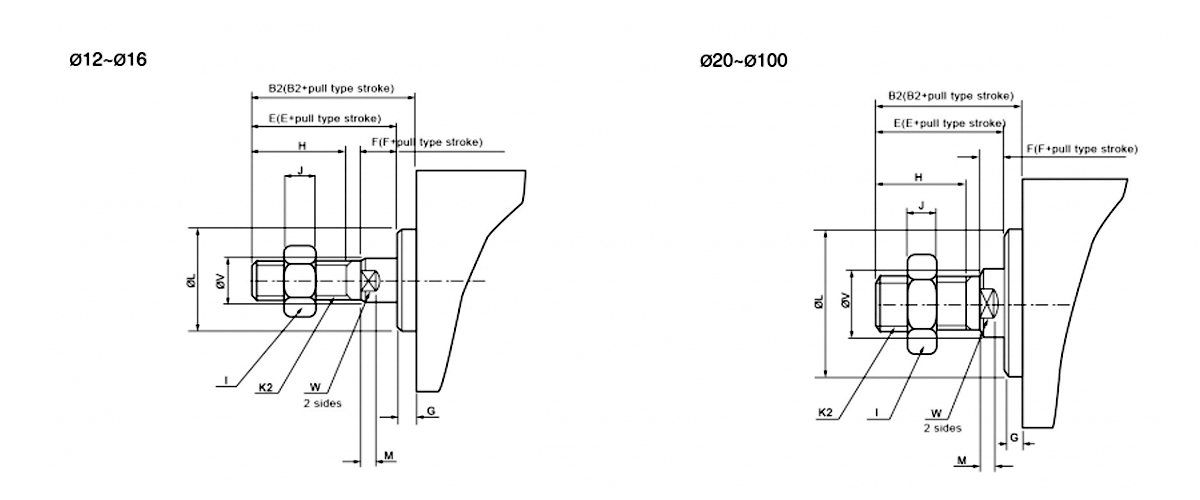

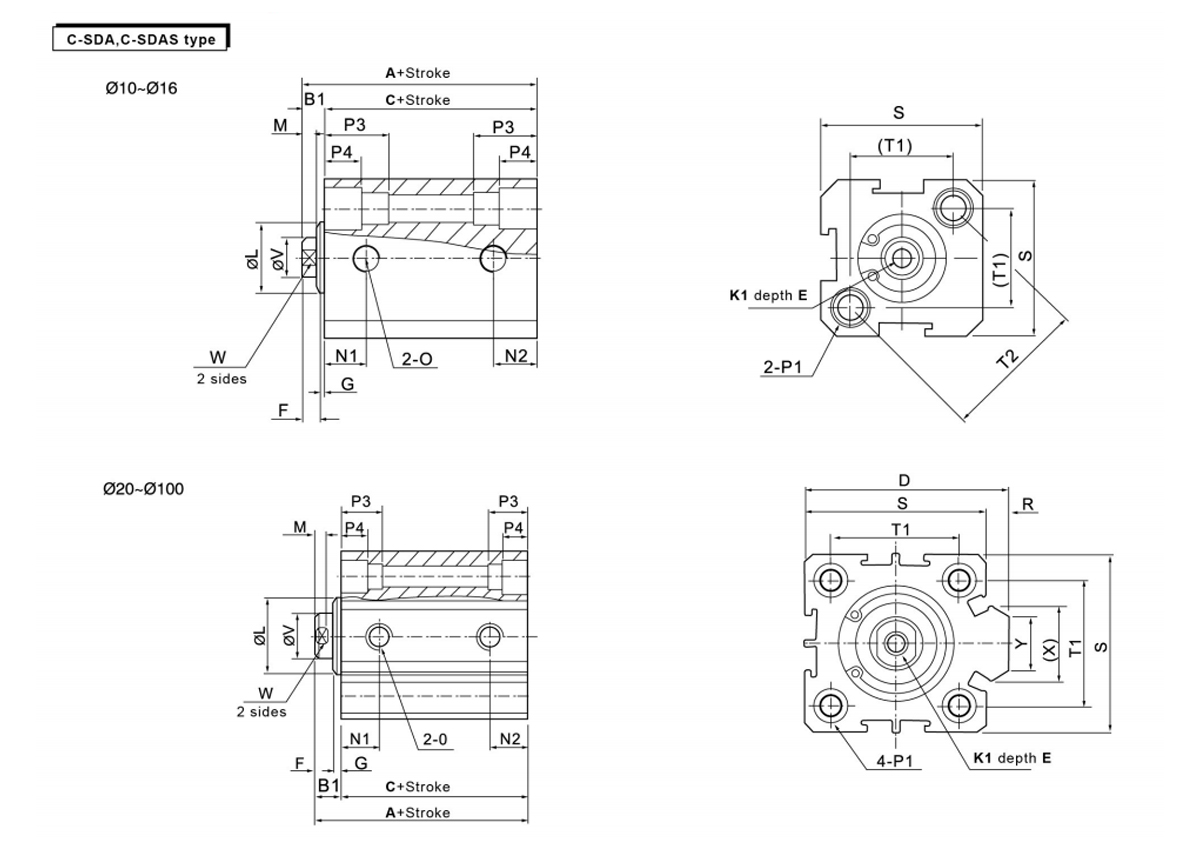

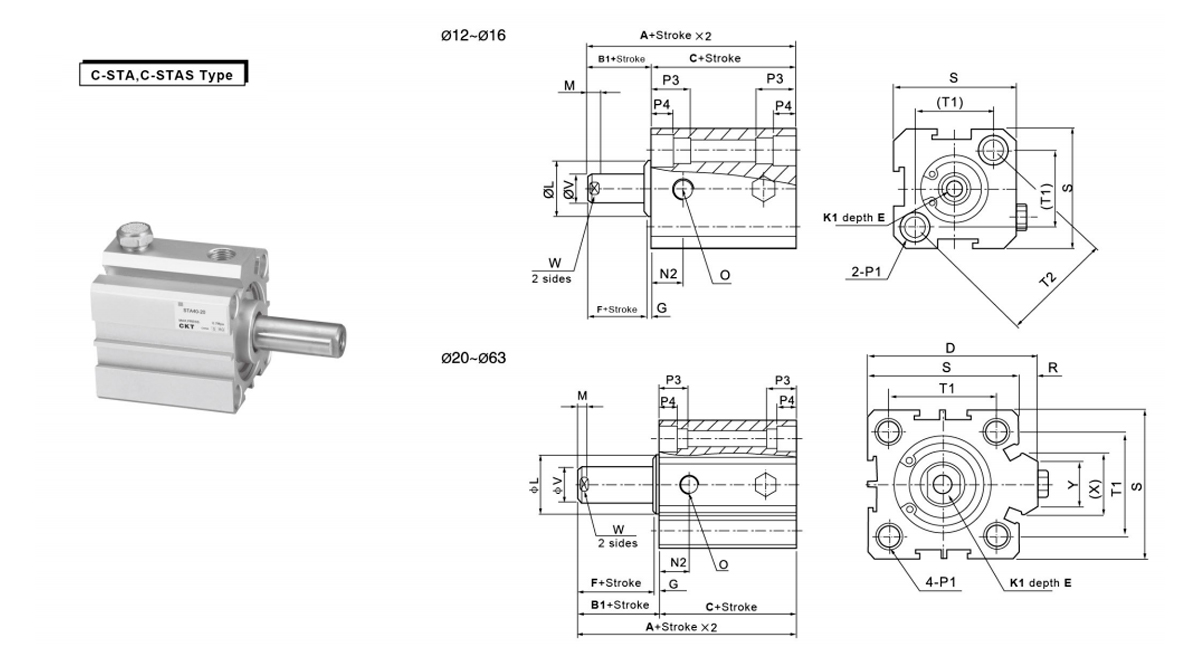

主要寸法(mm)
お問い合わせ

ボアサイズ(mm)		12	16	20	25	32	40	50	63	80	100
アクション		複動形
		単動-押し出し単動-引き								-
流体		空気
動作中圧力範囲 kgf/cm2	複動式	1~9
	単動式	2~9						-
耐圧力 kgf/cm²		13.5
動作中 Temperature Range℃		-5～70
動作中 Speed 範囲 mm/s	複動式	30～500
	単動式	50～500
クッション		バンパーパッド
ポートサイズ		M5×0.8				PT1/8		PT1/4		PT3/8

アイテム	名前	材質	アイテム	名前	材質
1	裏表紙	6060-T5	2	ピストンバンパーパッド	PU
3	ピストン	6061-T6	4	ダブルO型ピストン	NBR
5	ピストン rod	中炭素鋼(硬質クロムメッキ)	6	本体	6063-T5
7	表紙	60611-T6	8	表紙 O ring	NBR
9	C型丸カン	ばね鋼	10	表紙 seal ring	NBR
11	ナッツ	炭素鋼	12	ブシュ	耐摩耗性素材

交換用パーツ/シールリング

アイテム

名前

材質

コンポーネント

Ø12

Ø16

Ø20

Ø25

Ø32

Ø40

Ø50

Ø63

Ø80

Ø100

ロッドシールリング

NBR

PDB-6

PDB-8

PDB-10

PDB-12

PDB-16

PDB-20

PDU-25

PDU-32

ピストン seal ring

アパ-012

アパ-016

アパ-O20

APA-Q25

アパ-O32

アパ-O40

アパ-050

APA-Q63

APA-O80

アパ-100

フロントカバーOリング

Ø12×1.5

Ø16×1.5

Ø17×1.8

Ø22×1.8

Ø27×1.8

Ø36×1.8

Ø47×1.8

Ø59×1.8

Ø75×1.8

Ø95×1.8

シールリング型式

C-SDA12-PS

C-SDA16-PS

C-SDA20-PS

C-SDA25-PS

C-SDA32-PS

C-SDA40-PS

C-SDA50-PS

C-SDA63-PS

C-SDA80-PS

C-SDA100-PS

フォーム	標準		オートスイッチ付		B1	D	E	F	G	K1	L	M	N1		N2
チューブ内径/I記号	A	C	A	C									S=5	S>5	S=5	S>5
12	22	17	32	27	5	-	6	4	1	M3×0.5	10.2	3	7.5		5
16	24	18.5	34	28.5	5.5	-	6	4	1.5	M3×0.5	11	3	8		5.5
20	25	19.5	35	29.5	5.5	36	8	4	1.5	M4×0.7	13	3	9		5.5
25	27	21	37	31	6	42	10	4	2	M5×0.8	17	3	9.2		5.5
32	31.5	24.5	41.5	34.5	7	50	12	4	3	M6×1	22	3	9		6.5	9
40	33	26	43	36	7	58.5	12	4	3	M8×1.25	28	3	9.5		7.5
50	37	28	47	38	9	71.5	15	5	4	M10×1.5	38	3	8	10.5	8	10.5
63	41	32	51	42	9	84.5	15	5	4	M10×1.5	40	3	9.5	11.8	9.5	11.8
80	52	41	62	51	11	104	20	6	5	M14×1.5	45	4	11.5	14.5	11.5	14.5
100	63	51	73	61	12	124	20	7	5	N18×1.5	55	4	16	20.5	16	20.5

チューブ内径/I記号	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	両面：φ6.5ネジM5×0.8通し穴：φ4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	M5×0.8	両面：φ6.5ネジM5×0.8通し穴：φ4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	M5×0.8	両面：φ6.5ネジM5×0.8通し穴：φ4.2	14	4.5	2	34	24	-	8	6	11.3	10
25	M5×0.8	両面：φ8.2ネジM6×1.0通し穴：φ4.6	15	5.5	2	40	28	-	10	8	12	10
32	PT1/8	両面：φ8.2ネジM6×1.0通し穴：φ4.6	16	5.5	6	44	34	-	12	10	18.3	15
40	PT1/8	両面：φ10ネジM8×1.25通し穴：φ6.5	20	7.5	6.5	52	40	-	16	14	21.3	16
50	PT1/4	両面：φ11ネジM8×1.25通し穴：φ6.5	25	8.5	9.5	62	48	-	20	17	30	20
63	PT1/4	両面：φ11ネジM8×1.25通し穴：φ6.5	25	8.5	9.5	75	60	-	20	17	28.7	20
80	PT3/8	両面：φ14ネジM12×1.75通し穴：φ9.2	25	10.5	10	94	74	-	25	22	36	26
100	PT3/8	両面：φ17.5ネジM14×2通し穴：φ11.3	30	13	10	114	90	-	32	27	35	260

フォーム	自動スイッチなし				自動スイッチ付き				B1	D	E	F	G	K1	L	M	N1
チューブ内径/I記号	A		C		A		C
	≤10	>10	≤10	>10	≤10	>10	≤10	>10
12	32	42	27	37	42	52	37	47	5	-	6	4	1	M3×0.5	10.2	3	5
16	34	44	28.5	38.5	44	54	38.5	48.5	5.5	-	6	4	1.5	M3×0.5	11	3	5.5
20	35	45	29.5	39.5	45	55	39.5	49.5	5.5	36	8	4	1.5	M4×0.7	13	3	5.5
25	37	47	31	41	47	57	41	51	6	42	10	4	2	M5×0.8	17	3	5.5
32	41.5	51.5	34.5	44.5	51.5	61.5	44.5	54.5	7	50	12	4	3	M6×1	22	3	9
40	43	53	36	46	53	63	46	56	7	58.5	12	4	3	M8×1.25	28	3	7.5
50	47	57	38	48	57	67	48	58	9	71.5	15	5	4	M10×1.5	38	3	10.5
63	51	61	42	52	61	71	52	62	9	84.5	15	5	4	M10×1.5	40	3	11

チューブ内径/I記号	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	両面:φ6.5ネジM5×0.8通し穴:φ4.2	12	4.5	-	25	16.2	23	6	5	-	-
16	M5×0.8	両面:φ6.5ネジM5×0.8通し穴:φ4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	M5×0.8	両面:φ6.5ネジM5×0.8通し穴:φ4.2	14	4.5	2	34	24	-	8	6	11.3	10
25	M5×0.8	両面:φ8.2ネジM6×1.0貫通:φ4.6	15	5.5	2	40	28	-	10	8	12	10
32	PT1/8	両面:φ8.2ネジM6×1.0貫通:φ4.6	16	5.5	6	44	34	-	12	10	18.3	15
40	PT1/8	両面:φ10ネジM8×1.25貫通:φ6.5	20	7.5	6.5	52	40	-	16	14	21.3	16
50	PT1/4	両面:φ11ネジM8×1.25貫通穴:φ6.5	25	8.5	9.5	62	48	-	20	17	30	20
63	PT1/4	両面:φ11ネジM8×1.25貫通穴:φ6.5	25	8.5	9.5	75	60	-	20	17	28.7	20

フォーム	自動スイッチなし				自動スイッチ付き				B1	D	E	F	G	K1	L	M	N2
チューブ内径/I記号	A		C		A		C
脳卒中	≤10	>10	≤10	>10	≤10	>10	≤10	>10
12	32	42	27	37	42	52	37	47	5		6	4	1	M3×0.5	10.2	3	7.5
16	34	44	28.5	38.5	44	54	38.5	48.5	5.5	-	6	4	1.5	M3×0.5	11	3	8
20	35	45	29.5	39.5	45	55	39.5	49.5	5.5	36	8	4	1.5	M4×0.7	13	3	9
25	37	47	31	41	47	57	41	51	6	42	10	4	2	M5×0.8	17	3	9.2
32	41.5	51.5	34.5	44.5	51.5	61.5	44.5	54.5	7	50	12	4	3	M6×1	22	3	9
40	43	53	36	46	53	63	46	56	7	58.5	12	4	3	M8×1.25	28	3	9.5
50	47	57	38	48	57	67	48	58	9	71.5	15	5	4	M10×1.5	38	3	10.5
63	51	61	42	52	61	71	52	62	9	84.5	15	5	4	M10×1.5	40	3	12

チューブ内径/I記号	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5×0.8	両面：φ6.5ネジM5×0.8通し穴：φ4.2	12	4.5	-	25	16.2	23	6	5	-
16	M5×0.8	両面：φ6.5ネジM5×0.8通し穴：φ4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	M5×0.8	両面：φ6.5ネジM5×0.8通し穴：φ4.2	14	4.5	2	34	24	-	8	6	11.3	10
25	M5×0.8	両面：φ8.2ネジM6×1.0通し穴：φ4.6	15	5.5	2	40	28	-	10	8	12	10
32	PT1/8	両面：φ8.2ネジM6×1.0通し穴：φ4.6	16	5.5	6	44	34		12	10	18.3	15
40	PT1/8	両面：φ10ネジM8×1.25通し穴：φ6.5	20	7.5	6.5	52	40		16	14	21.3	16
50	PT1/4	両面：φ11ネジM8×1.25通し穴：φ6.5	25	8.5	9.5	62	48	-	20	17	30	20
63	PT1/4	両面：φ11ネジM8×1.25通し穴：φ6.5	25	8.5	9.5	75	60		20	17	28.7	20

チューブ内径/I記号	B2	E	F	G	2	I	J	K2	L	M	V	W
12	17	16	4	1	10	8	4	M5×0.8	10.2	3	6	5
16	17.5	16	4	1.5	10	8	4	M5×0.8	11	3	6	5
20	20.5	19	4	1.5	13	10	5	M6×1.0	13	3	8	6
25	23	21	4	2	15	12	6	M8×1.25	17	3	10	8
32	25	22	4	3	15	17	6	M10×1.25	22	3	12	10
40	35	32	4	3	25	19	8	M14×1.5	28	3	16	14
50	37	33	5	4	25	27	11	M18×1.5	38	3	20	17
63	37	33	5	4	25	27	11	M18×1.5	40	3	20	17
80	44	39	6	5	30	32	13	M22×1.5	45	4	25	22
100	50	45	7	5	35	36	13	M26×1.5	55	4	32	27
