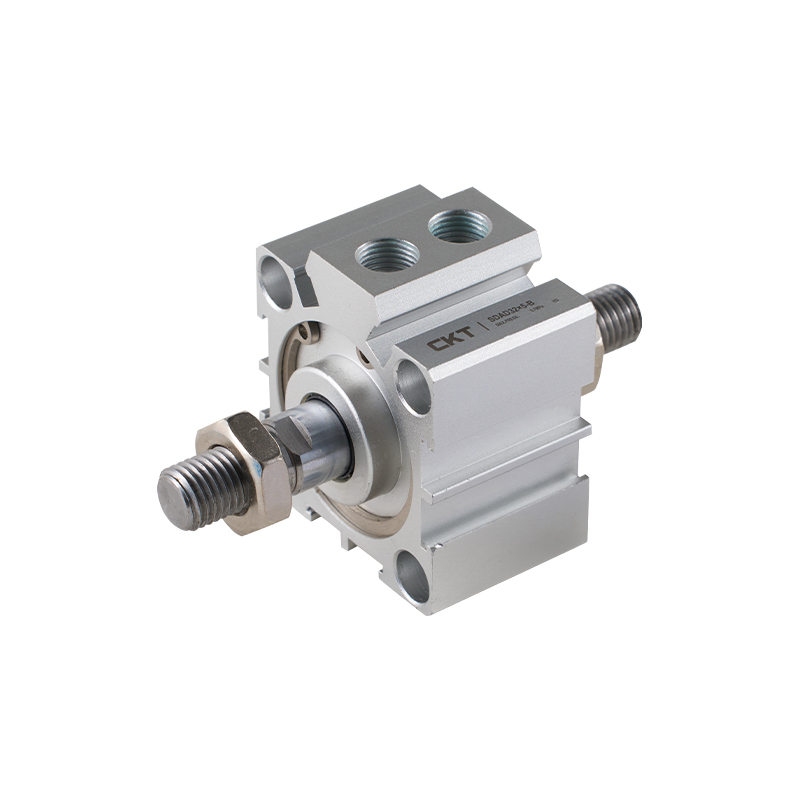

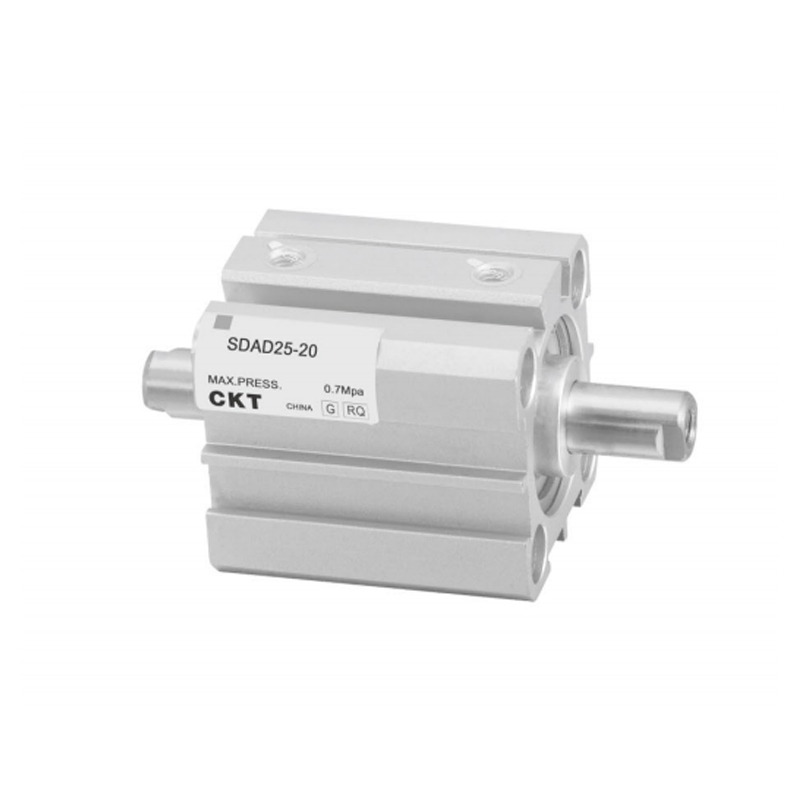

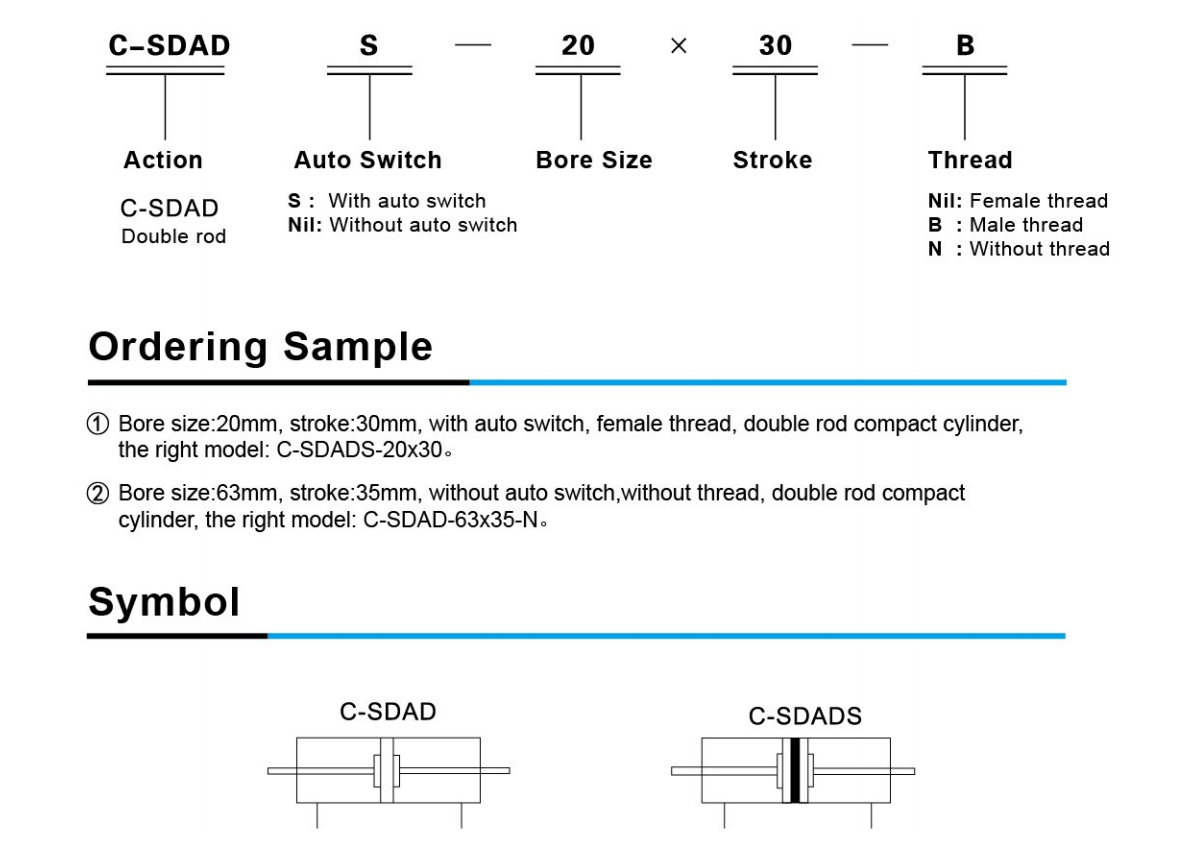

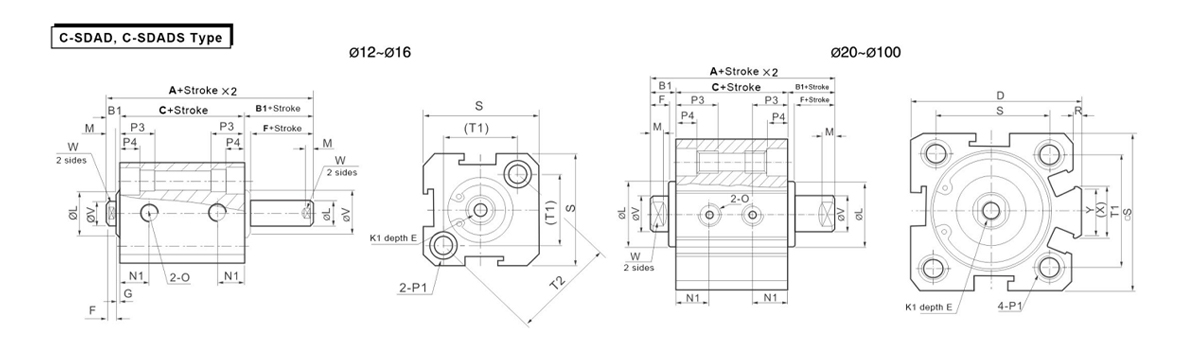

SDADシリーズ 薄型二軸複動シリンダ

SDADシリーズ薄型二軸複動シリンダは、薄型ボックス型構造設計とデュアルピストンロッドガイド機構を一体化したコンパクトな空気圧アクチュエータです。双方向の空気圧駆動により直線往復運動を実現します。その最大の特徴は、物理的スペースの最適化と高剛性ガイド構造により、限られた設置スペース条件下での厳しい出力要件を解決することです。

• 超薄型構造コンセプト
シリンダー断面高さを大幅に圧縮し、構造深さを従来のシリンダーに比べて約30%～50%低減しました。組み込み設置や高密度に配置されたシーンに適しており、機器のスペース利用率が効果的に向上します。

・二軸偏心荷重防止機構
2本の平行なピストンロッドはトルク抑制システムを形成し、ラジアル荷重と転倒トルクを同時に負担し、偏心荷重条件下でのエンドエフェクタの動作安定性を向上させ、ピストンロッドの詰まりの危険性を抑制します。

・双方向空気圧複動モード
デュアルポートドライブアーキテクチャの標準構成は、逆転バルブの制御を通じてピストンロッドの双方向の等しい力出力を実現します。前進ストロークと復帰ストロークの両方で、リターン スプリングを必要とせずにフル出力能力が得られます。

・高剛性レール一体化
ガイドシャフトとシリンダボディを一体強化構造とし、予圧隙間解消技術により動作振れを低減します。リニアガイドの剛性は単軸シリンダの約2倍であり、繰り返し位置決め精度は公差±0.1mm以内を保証します。

• モジュラーアダプターインターフェース
ピストンロッドエンドはISO規格フローティングジョイントと互換性があり、シリンダボディには多軸取り付けネジ穴とレールアセンブリ面がプリセットされています。自動化モジュールに簡単に統合できる、反転設置や側面設置などの非標準構成もサポートしています。

• 動的応答の最適化
小さなキャビティ構造により、気流の充填および排出経路が短縮され、低摩擦シール部品と連携して、0.1〜0.3秒の範囲でのフルストローク動作時間制御（ストローク仕様による）を実現し、中高速ビートの要件を満たします。
