ZPシリーズ小型＆ショート真空吸盤、アダプター＆バッファブラケット付き

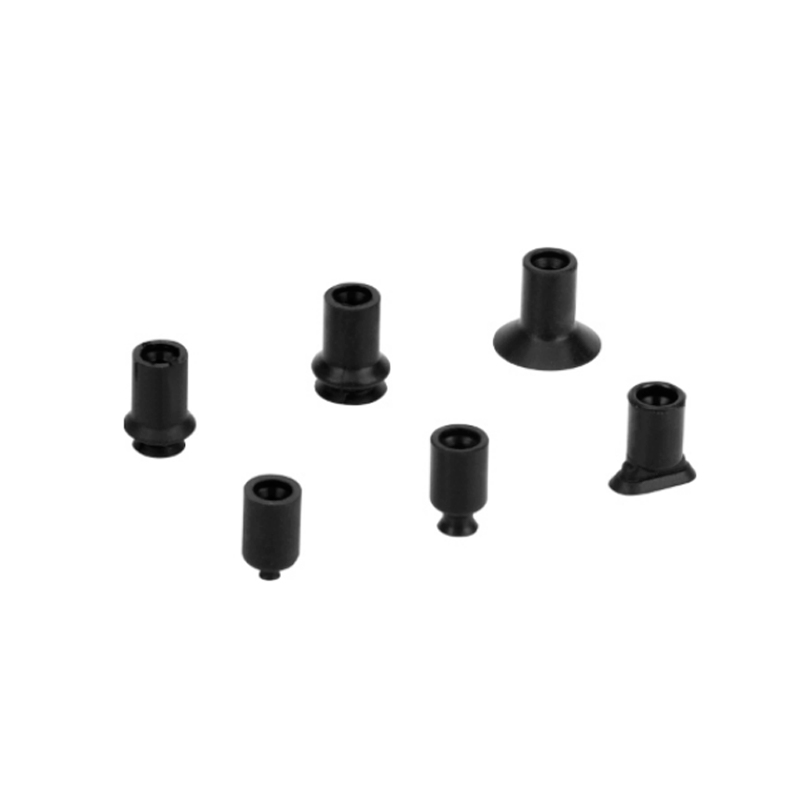

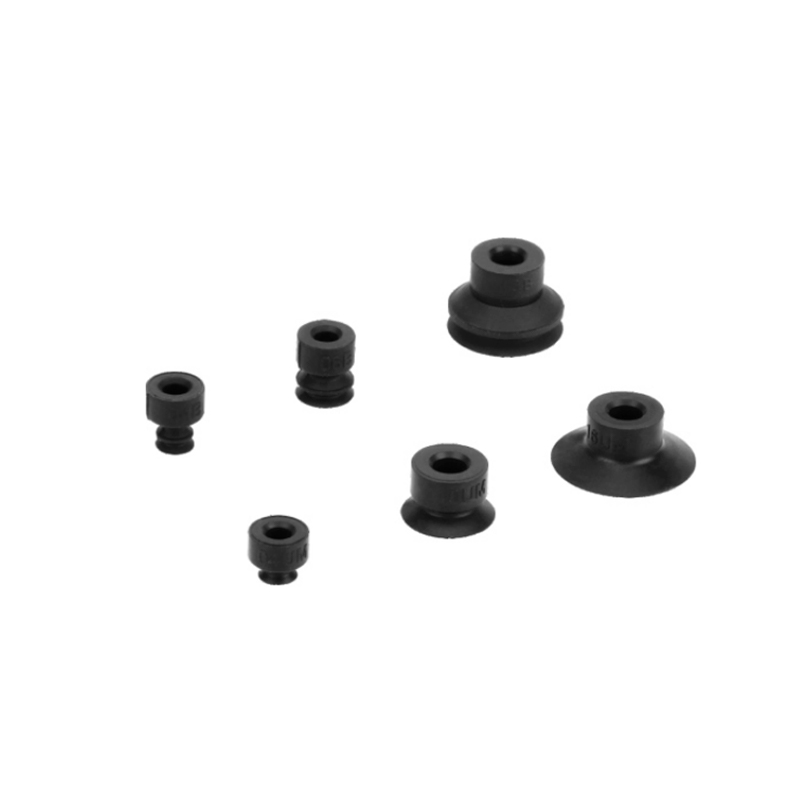

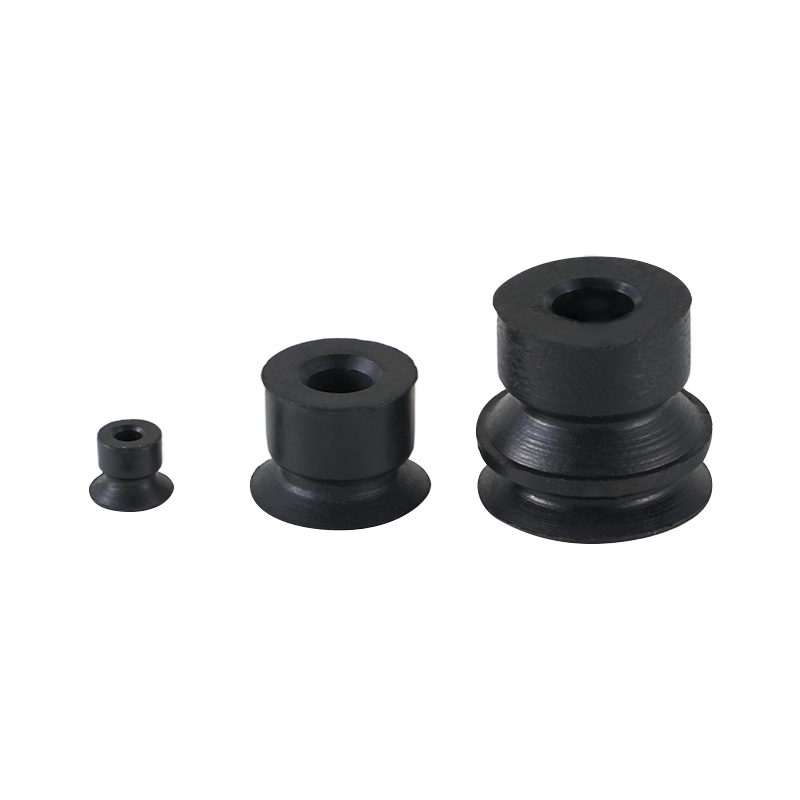

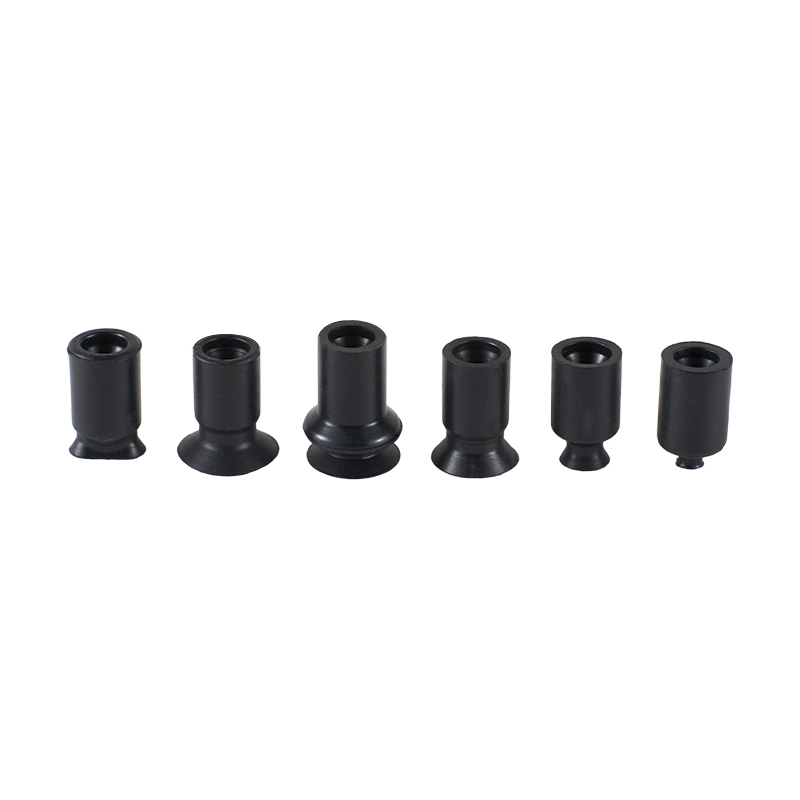

ZPシリーズ小型・短尺真空吸盤

ZP シリーズ小型で短い真空吸引カップは、スペースに制約のあるシナリオ向けに設計された高性能吸引要素です。コンパクトな構造、多様なタイプ、汎用性の高い適応性により、精密組立や小物搬送などの産業分野で幅広く使用されています。

製品の特徴
1. コンパクトで短いデザイン: C-ZPシリーズは超短構造を採用し、設置スペースを大幅に節約し、特にロボットエンドエフェクタや狭い作業エリアの真空吸着ニーズに最適です。

2. 多様なタイプの選択: 形状・構造：丸薄形（UT）、リブ付（CT）、楕円形（U）、平形（UA）、溝付（UM）、多段ジャバラ（3-Stage Bellows）など多彩なデザインを用意しています。

3. サイズ範囲: 口径仕様は02、04、06、08、10、13、16mmなどを揃え、マイクロ部品から中小材料までの吸着ニーズに対応します。

4.普遍的な適応性： あらゆる直径にわたるアダプターの汎用的な取り付けをサポートし、アクセサリの在庫の圧迫を軽減し、機器のメンテナンスと管理のコストを削減します。

5.材料適応性: ニトリルゴム (NBR) とシリコーンゴムの 2 つの材料オプションが用意されており、清浄度や耐高温性が求められる従来の産業環境やシナリオに適しています。

メール: manager@cktworld.com

ダウンロード

前へ：ZPシリーズ小型真空吸引カップ（アダプター＆バッファブラケット付き）
次へ：次の記事はありません

内部構造
主要寸法(mm)
お問い合わせ

●薄型ユタ州と薄型リブ付CT(10,13,16)の6種類を追加しました。
●オーバルtypeUの3種類（2*4、3.5*7、4*10）を追加しました。

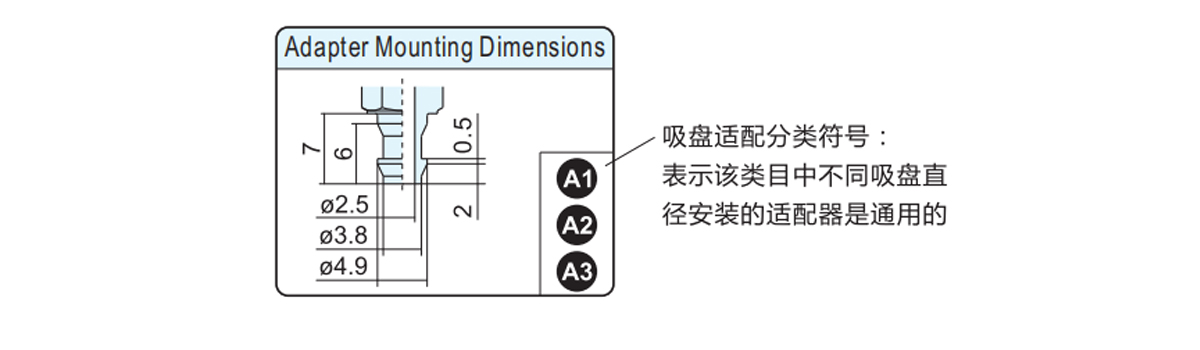

●アダプターサイズに適応します。

パッド径

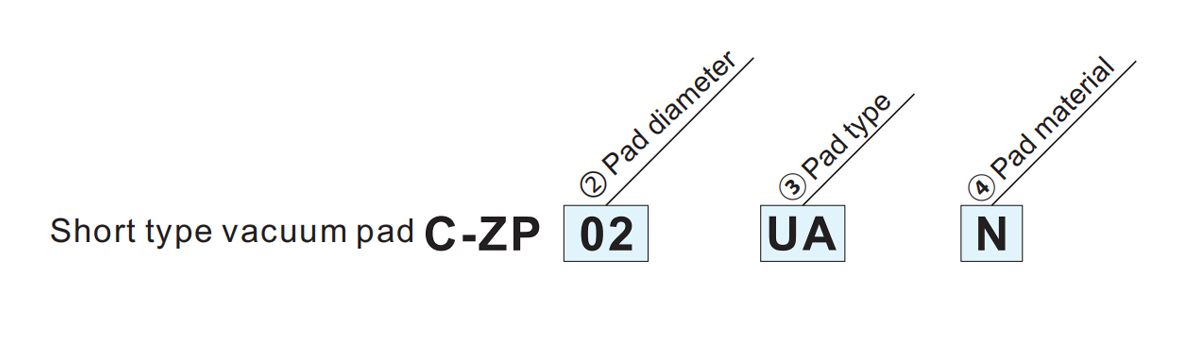

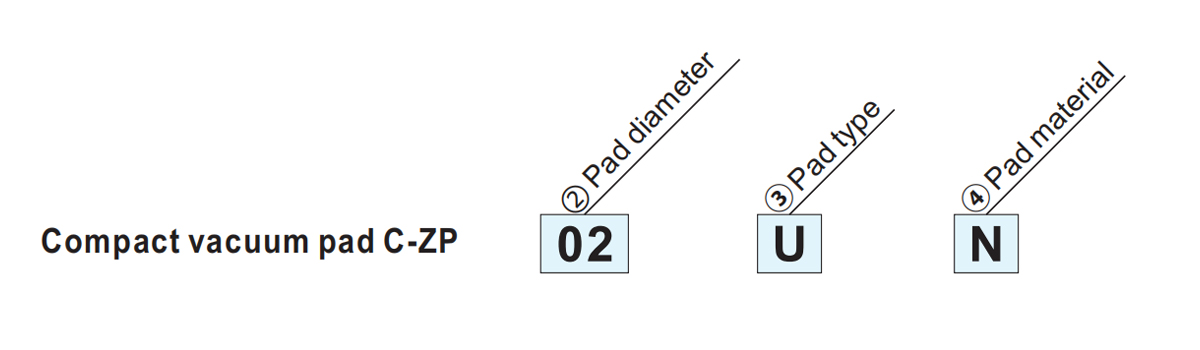

②パッド径/③パッド種類☆			02	04	06	08	10	13	16	2004	3507	4010	④素材* □
			Ø2	Ø4	Ø6	Ø8	Ø10	Ø13	Ø16	2×4	3.5×7	4×10	N	NBR
			Ø2	Ø4	Ø6	Ø8	Ø10	Ø13	Ø16	楕円平型			S	シリコーンゴム。
A1	U	フラット	●	●	●	●	-	-	-	●	●	●	※詳細は4ページをご参照ください。パッドの素材
	UT	薄型フラット	-	-	-	-	●	●	●	-	-	-
	CT	薄型フラット with ribs	-	-	-	-	●	●	●	-	-	-
A2	B	ベローズ	-	-	●	●	-	-	-	-	-	-
A3	J	3段ベローズ	-	-	●	-	-	-	-	-	-	-

オーバル型モデル	a	b	C	d	オエ	Y	重量
C-ZP2004U□	2	4	2.6	4.6	1.2	0.3	0.4
C-ZP3507U□	3.5	7	4.3	7.8	1.8	0.5
C-ZP4010U□	4	10	5	11	2	0.8

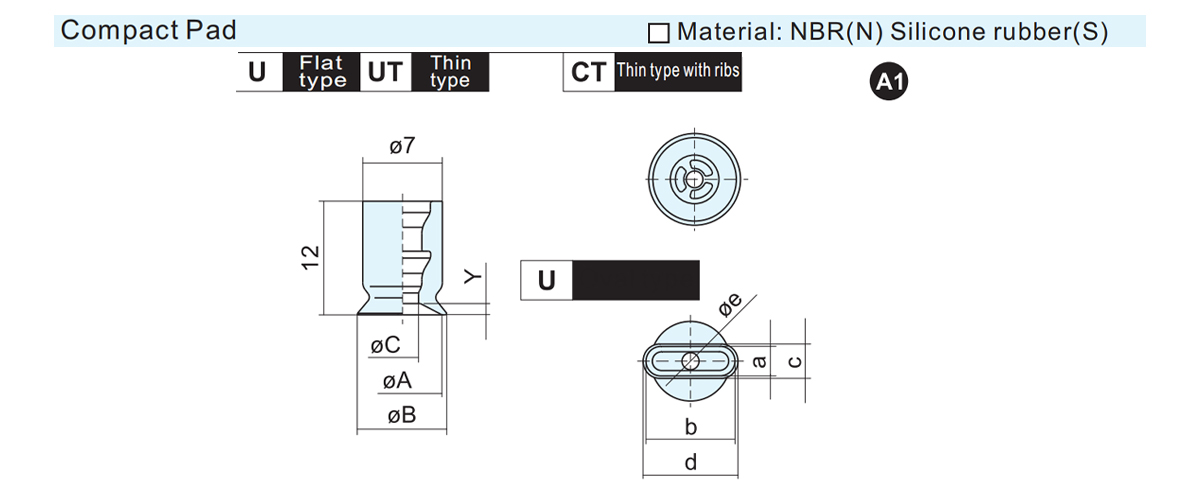

モデル	オーア	ØB	ØC	Y	重量
C-ZP02U□	2	2.6	1.2	0.8	0.4
C-ZP04U□	4	4.8	1.6
C-ZP06U□	6	7	2.5
C-ZP08U□	8	9		1
C-ZP10UT□	10	11		1
C-ZP13UT□	13	14		1.5	0.5
C-ZP16UT□	16	17		1.5	0.6
C-ZP10CT□	10	11		0.8	0.4
C-ZP13CT□	13	14		1	0.5
C-ZP16CT口	16	17		1	0.6

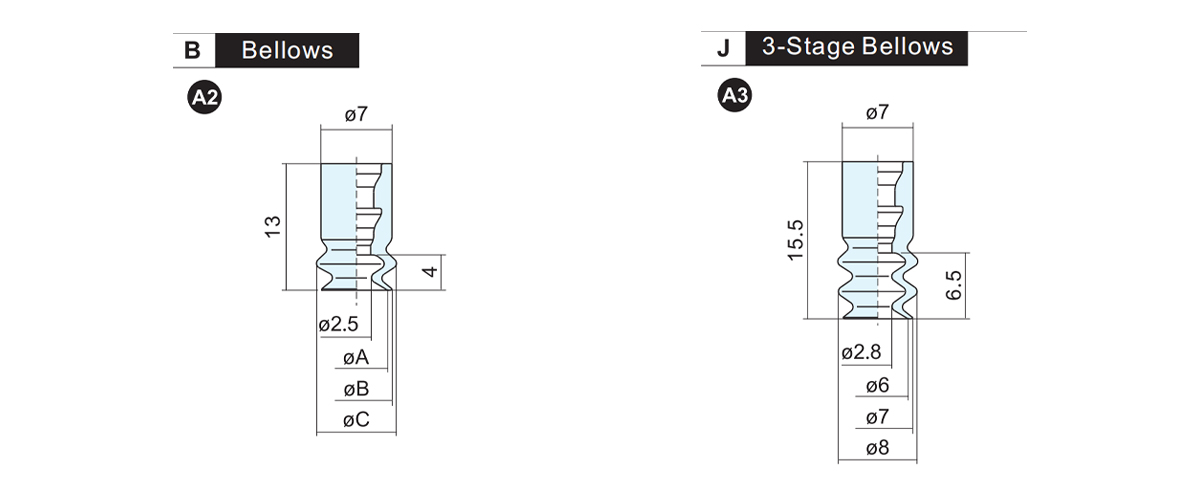

ベローズ					3段ベローズ
モデル	オーア	ØB	ØC	重量	モデル	重量
C-ZP06B□	6	7	9.1	0.4	C-ZP06J□	-
C-ZP08B□	8	9	10.1	0.4	C-ZP06J□	-

②パッド径 ○/
③パッドタイプ☆

④)素材* □

015

035

NBR

Ø1.5

Ø2

Ø3.5

Ø4

Ø6

Ø8

Ø10

Ø13

Ø16

シリコーンゴム

フラット type

●

※詳細は4ページをご参照ください。
パッド素材

リブ付グロウブタイプ

●

ベローズ

●

※先頭の同じ文字はアダプターが汎用であることを示します。

●フラットタイプUA(1.5、2、3.5)の3種類を追加しました。
●リブ付きグローブタイプUM(4016)を6種類追加しました。
●ジャバラBA(4-16)を6種類追加

部品番号	オーア	ØB	重量

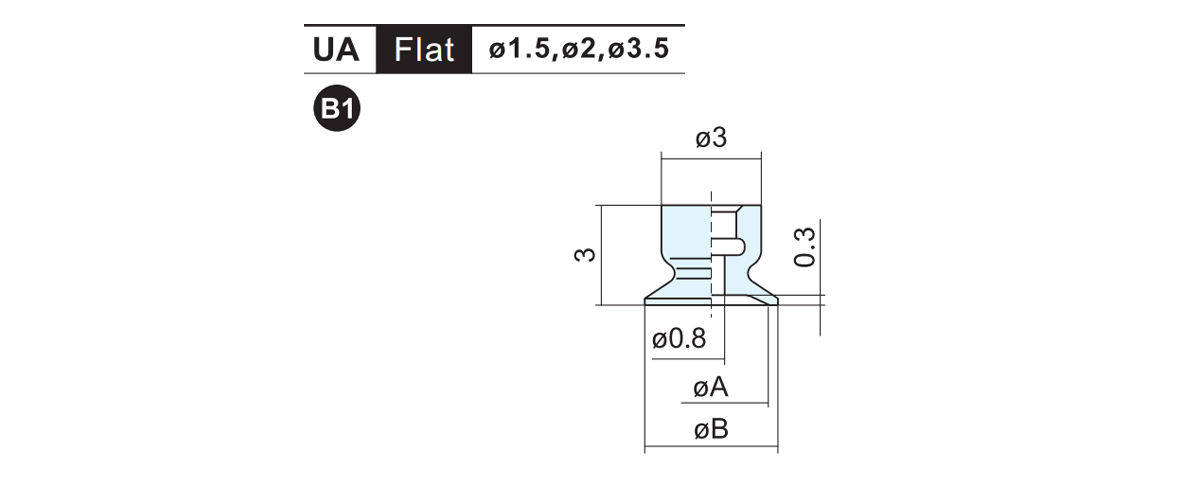

C-ZP015UA□	1.5	2	0.1
C-ZP02UA□	2	2.5
C-ZP035UA□	3.5	4

部品番号	オーア	ØB	ØC	Y	重量

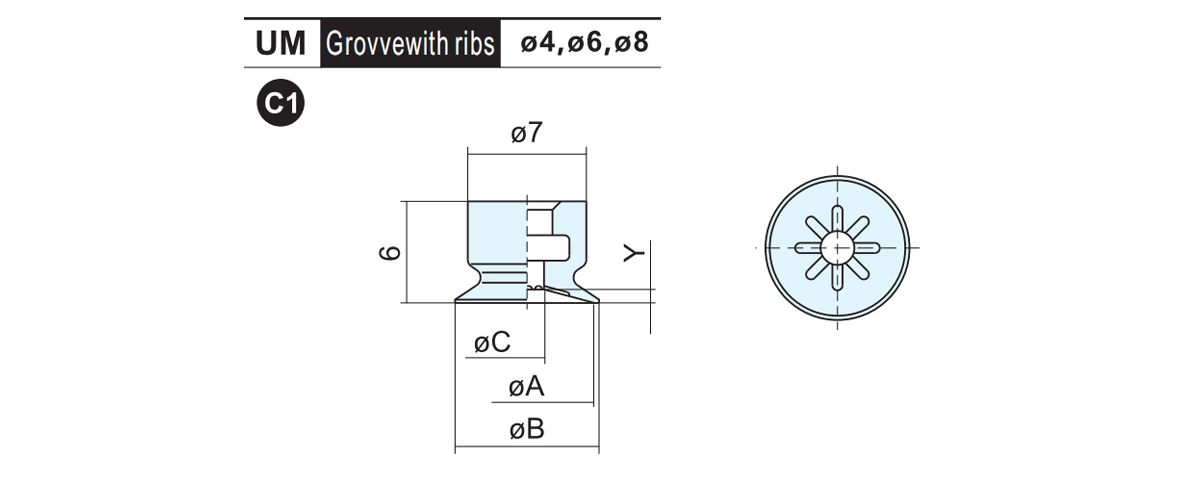

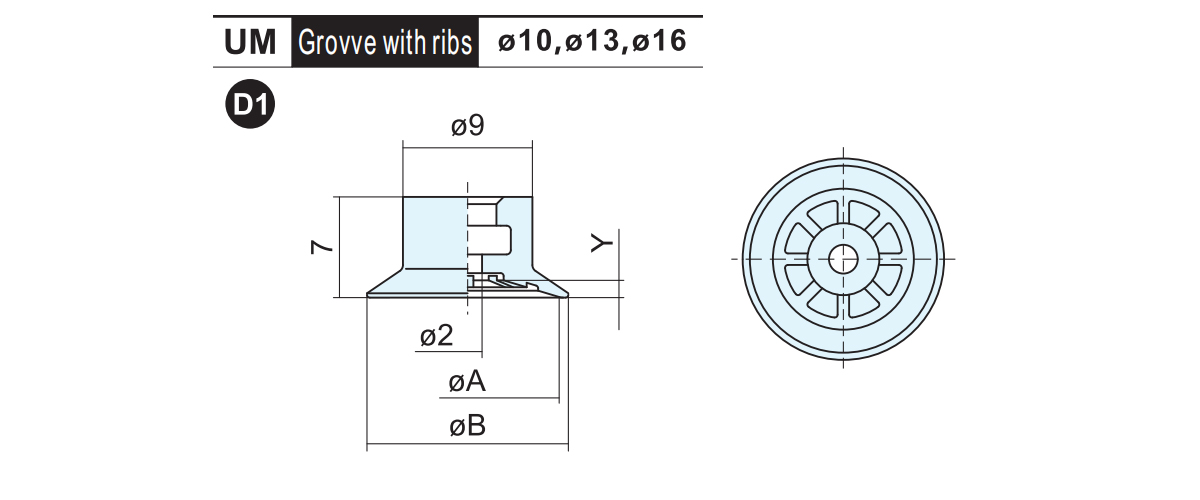

C-ZP04UM□	4	4.5	1.2	0.5	0.3
C-ZP06UM□	6	6.5	2	0.8
C-ZP08UM□	8	8.5	2	0.8

部品番号	オーア	ØB	Y	重量
C-ZP10UM□	10	11	1	0.6
C-ZP13UM□	13	14	1.2	0.7
C-ZP16UM□	16	17	1.2	0.8

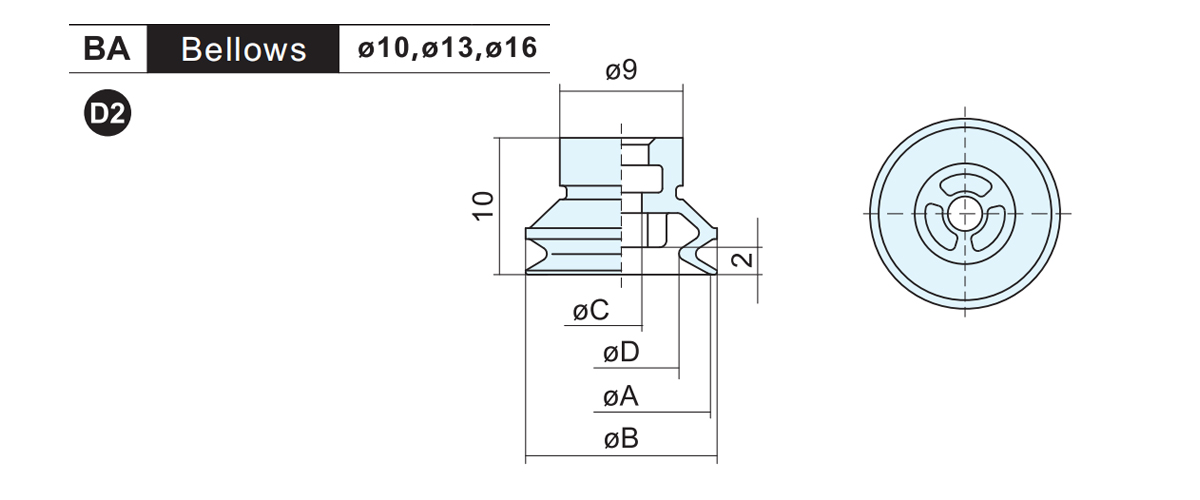

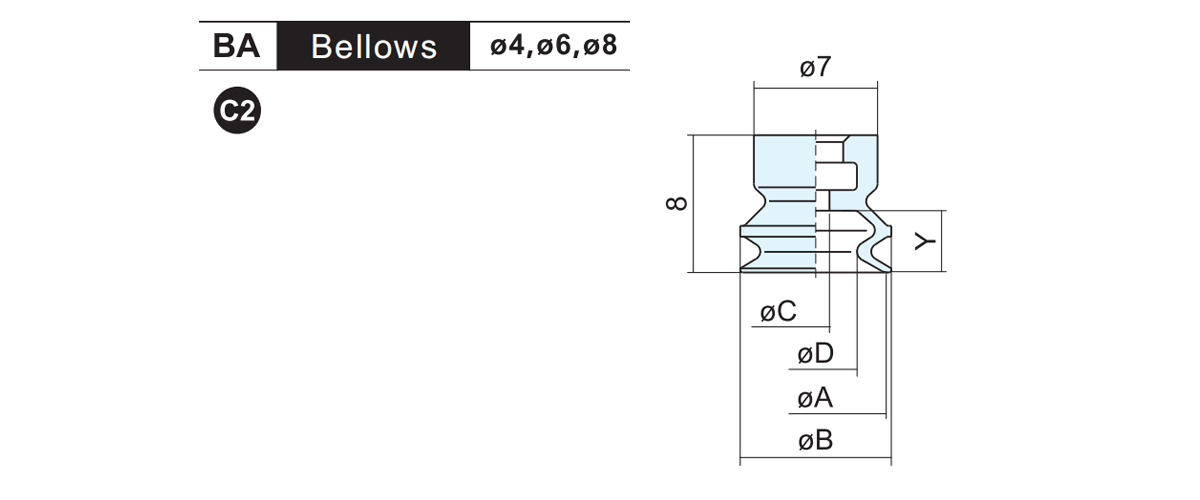

部品番号	オーア	ØB	ØC	ØD	Y	重量
C-ZP04BA□	4	4.5	1.8	1.8	2.2	0.3
C-ZP06BA□	6	7	2	3.4	3	0.3
C-ZP08BA□	8	9	2	5.2	3	0.4

部品番号	オーア	ØB	ØC	ØD	重量
C-ZP10BA□	10	11	2	6	0.8
C-ZP13BA□	13	14	3	8.4	1.0
C-ZP16BA□	16	17	3	11.4	1.1

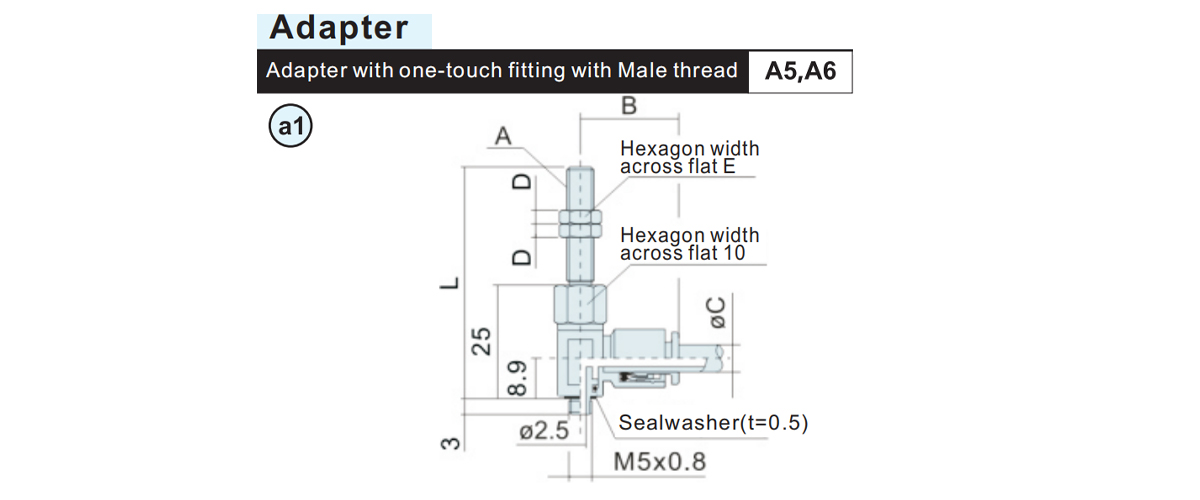

部品番号	A	B	ØC	D	E	L	重量
ZPRS-04-A5	M5×0.8	20.6	4	4	7	46	17.8
ZPRS-06-A5	M5×0.8	21.6	6	4	7	46	18.3
ZPRS-04-A6	M6×1.0	20.6	4	3	8	51	18.5
ZPRS-06-A6	M6×1.0	21.6	6	3	8	51	19.2

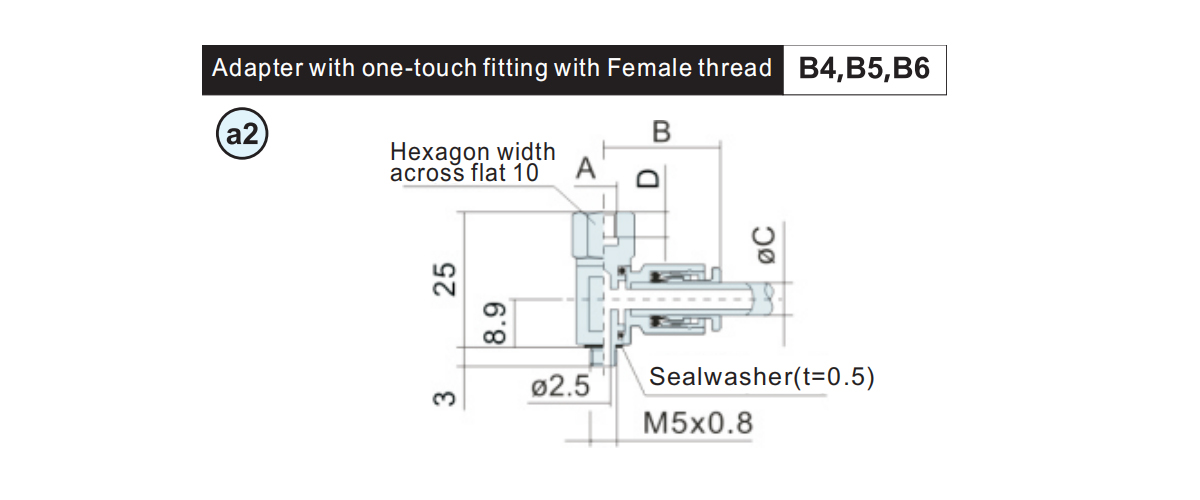

部品番号	A	B	ØC	D	重量
ZPRS-04-B4	M4×0.7	20.6	4	4	12.2
ZPRS-06-B4	M4×0.7	21.6	6	4	12.7
ZPRS-04-B5	M5×0.8	20.6	4	5	11.6
ZPRS-06-B5	M5×0.8	21.6	6	5	12.5
ZPRS-04-B6	M6×1.0	20.6	4	6	11
ZPRS-06-B6	M6×1.0	21.6	6	6	12

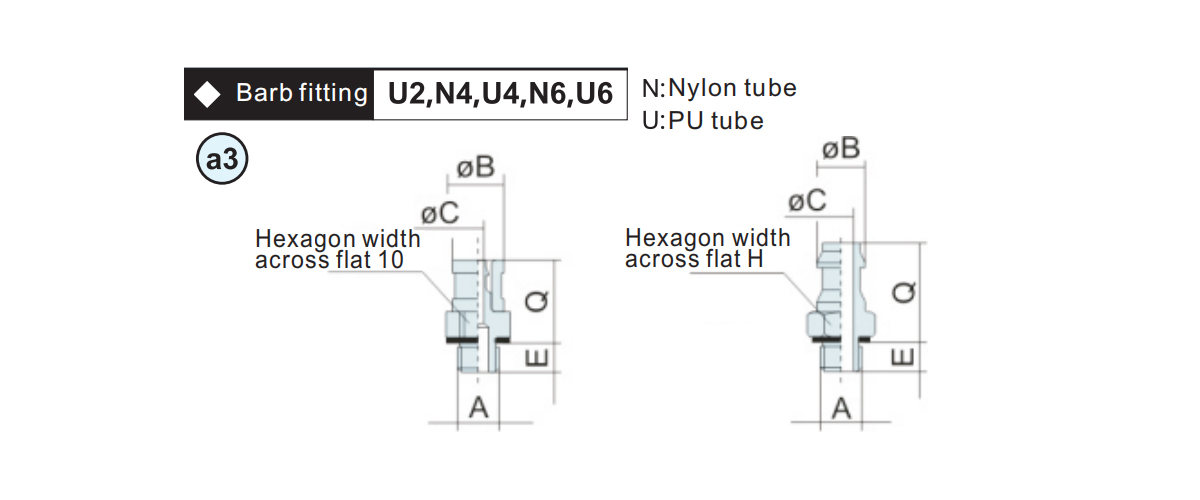

部品番号	A	ØB	ØC	E	H	Q	重量
M-3AU2	M3×0.5	4	0.9	2.5	4.5	6.5	0.7
M-5AU2	M5×0.8	4	0.9	3	7	6.5	1.5
M-3AU4	M3×0.5	3.4	1.2	2.5	5	7.5	0.7
M-5AN4	M5×0.8	2.8	1.8	3	7	5	1.6
M-5AU4		3.4	1.8			5	1.6
M-5AN6		4.5	2.5			7	1.7
M-5AU6		4.95	2.5			7	1.8

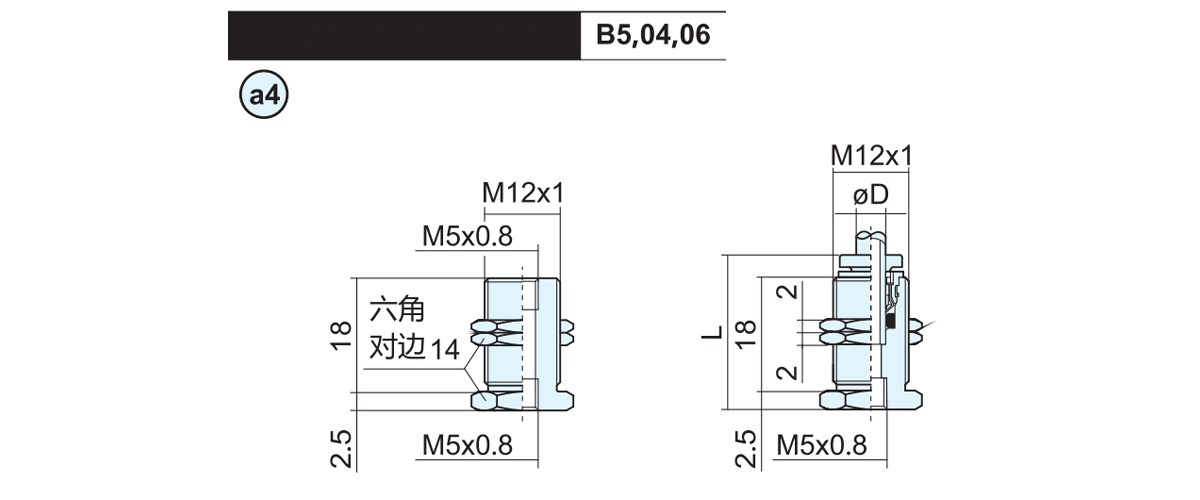

部品番号	ØD	L	重量
ZPEA-B5-A12	-	20.5	15
ZPEA-04-A12	4	23.5	17
ZPEA-06-A12	6	23.7	15

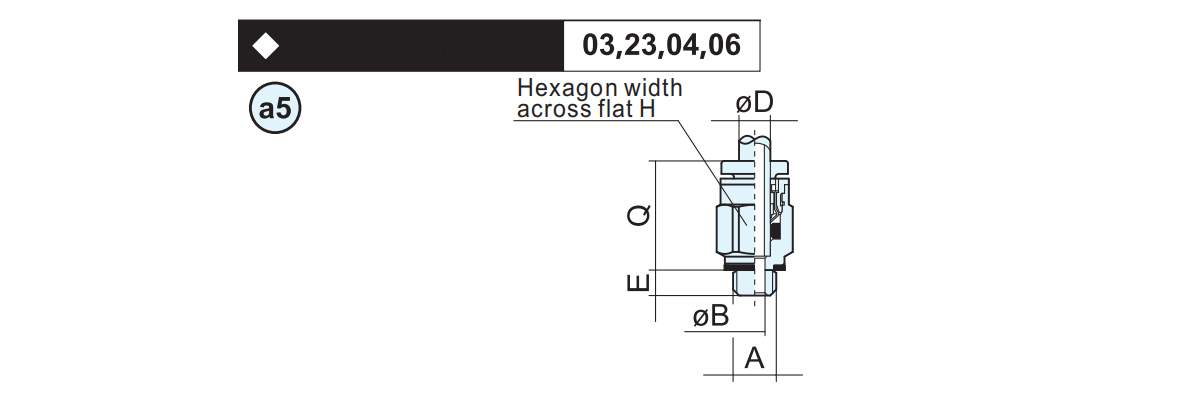

ØD	部品番号	A	ØB	E	H	Q	重量
3	KJH03-M3-B	M3×0.5	1.5	2.5	7	13.7	2.2
3	KJH03-M5-B	M5×0.8	2.5	3			2
3.2	KJH23-M3-B	M3×0.5	1.5	2.5			1.8
3.2	KJH23-M5-B	M5×0.8	2.5	3			1.6
4	KJH04-M3-B	M3×0.5	1.5	2.5	8		2
4	KJH04-M5-B	M5×0.8	2.5	3	8		2.4
6	KJH06-M5-B	M5×0.8	2.5	3	10	14.7	3.4

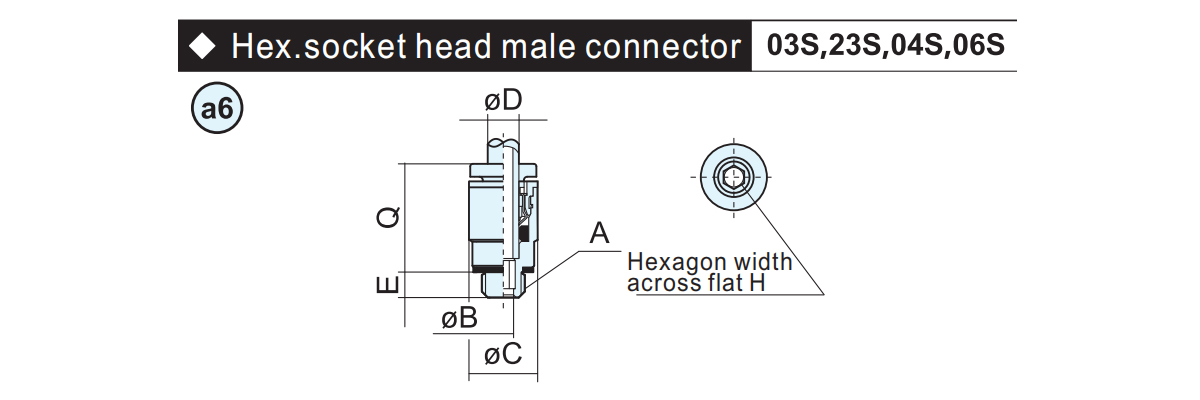

ØD	部品番号	A	ØB	ØC	E	H	Q	重量
3	KJS03-M3-B	M3×0.5	1.5	7	2.5	1.5	13.7	1.4
3	KJS03-M5-B	M5×0.8	2		3	2	16.6	2
3.2	KJS23-M3-B	M3×0.5	1.5		2.5	1.5	13.7	1.4
3.2	KJS23-M5-B	M5×0.8	2		3	2	16.6	2.2
4	KJS04-M3-B	M3×05	1.5	8	2.5	1.5	13.7	1.6
4	KJS04-M5-B	M5×0.8	2.5	8	3	2.5	15.6	2.6
6	KJS06-M5-B	M5×0.8	2.5	10	3	2.5	16.4	3.2

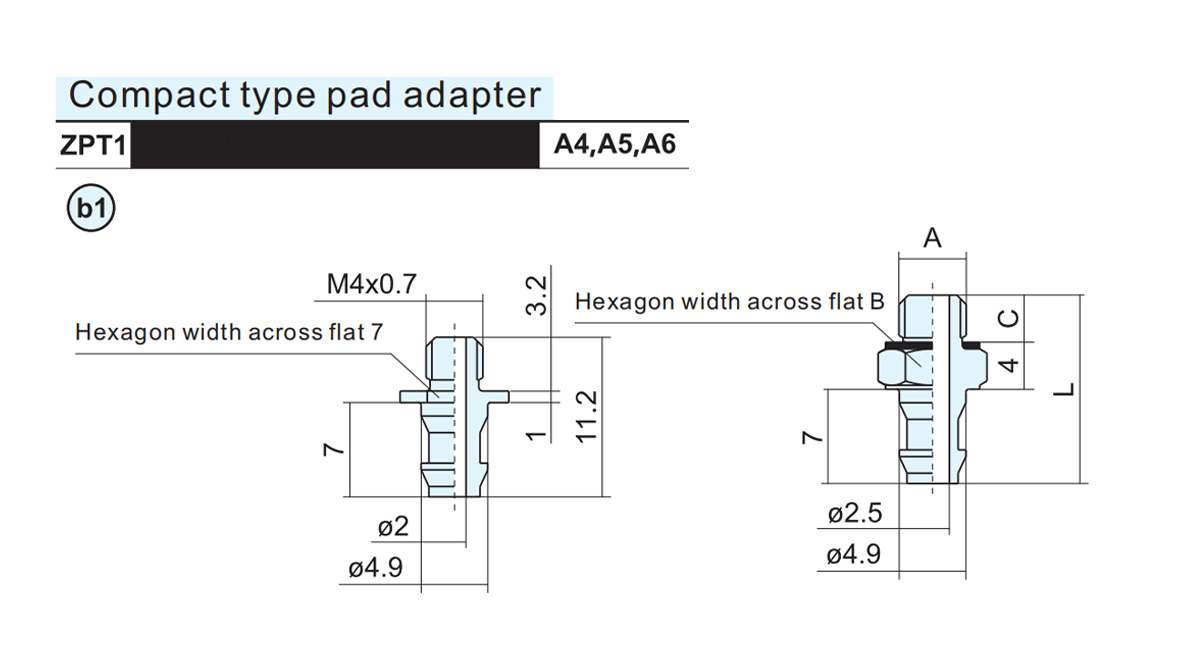

アダプター部品番号	A	B	C	L	重量	適用可能なパッド
ZPT1-A4	-	-	-	-	1.1	A1 A2 A3
ZPT1-A5	M5×0.8	7	3	14	2.3
ZPT1-A6	M6×1.0	8	4	15	3

アダプター部品番号.	A	B	重量	適用可能なパッド

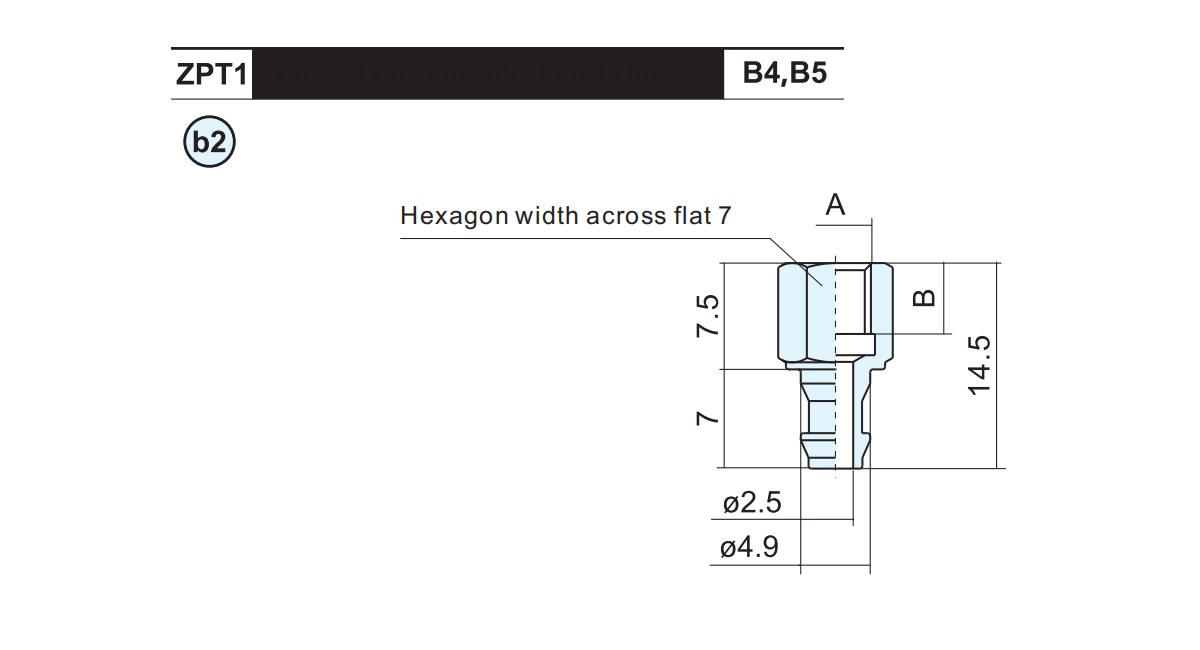

ZPT1-B4	M4×0.7	4	2.9	A1 A2 A3
ZPT1-B5	M5×0.8	5	2.7	A1 A2 A3

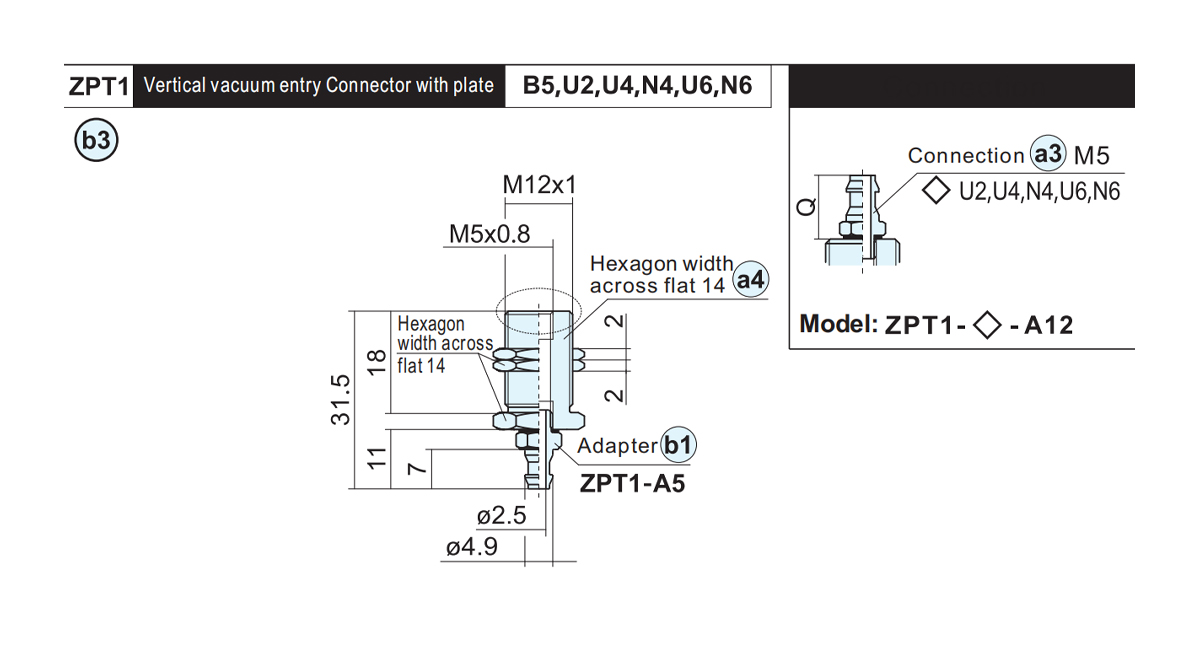

アダプター部品番号	重量	接続部品番号	適合パッド
ZPT1-B5-A12	17	ZPEA-B5-A12	A1 A2 A3

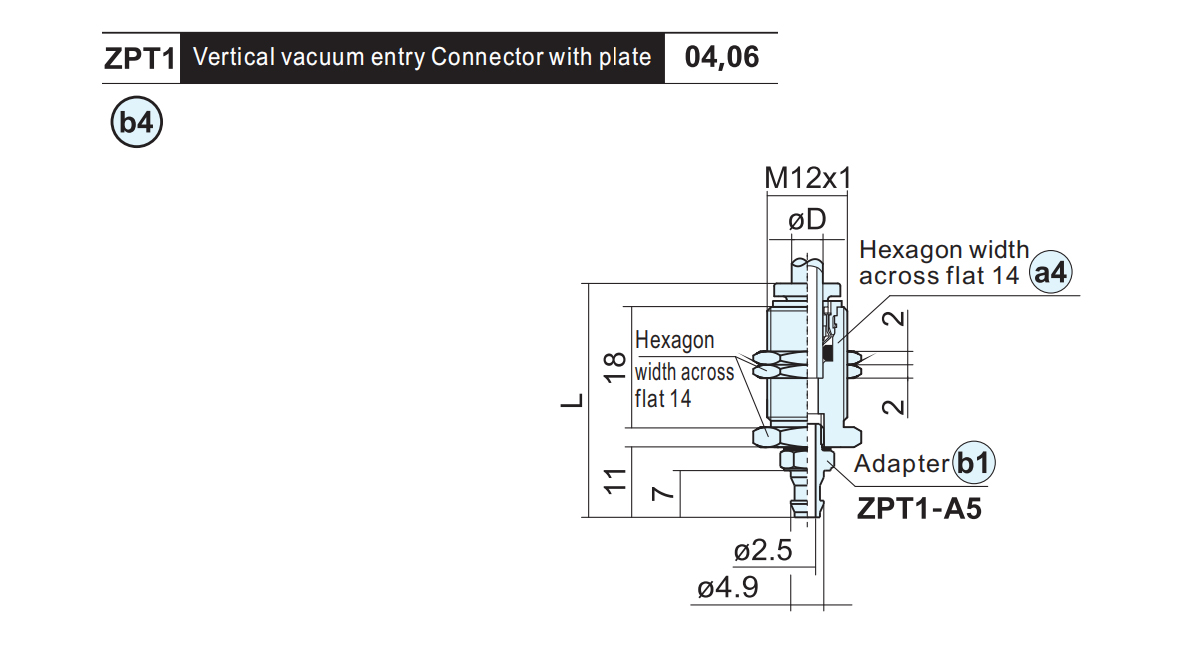

アダプター部品番号.	ØD	L	重量	接続部品番号	適用可能なパッド
ZPT1-04-A12	4	34.5	19	ZPEA-04-A12	A1 A2 A3
ZPT1-06-A12	6	34.7	17	ZPEA-06-A12	A1 A2 A3

アダプター部品番号.	A	B	ØC	D	E	L	重量	接続部品番号	適用可能なパッド

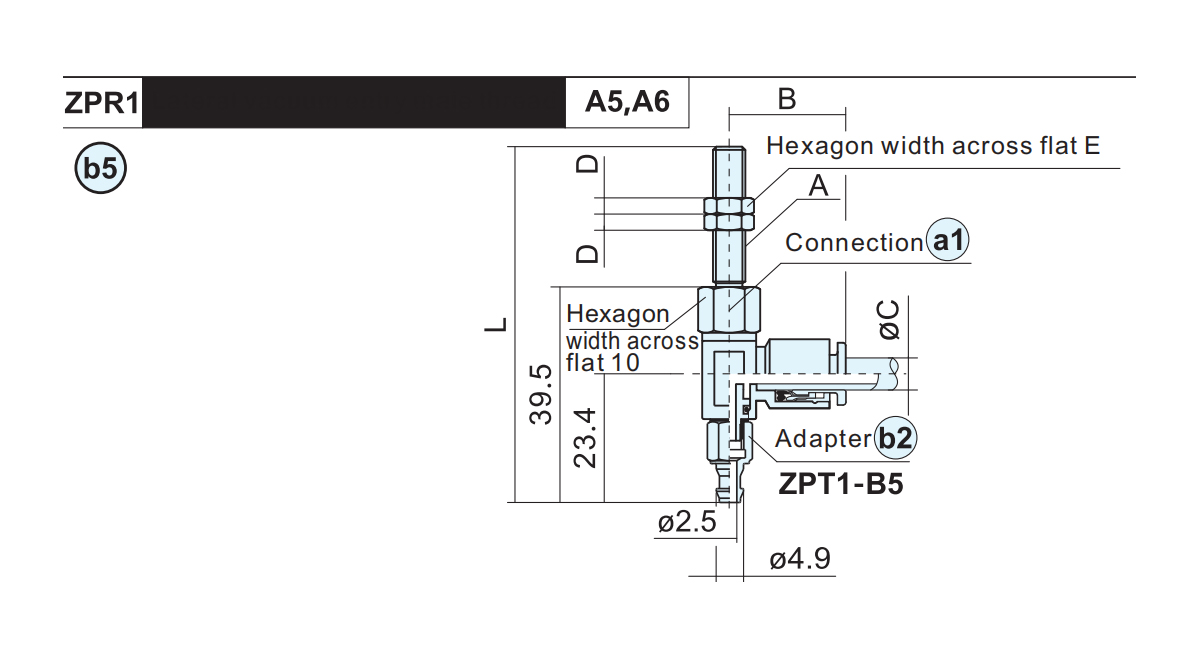

ZPR1-04-A5	M5×0.8	20.6	4	4	7	60.5	20.5	ZPRS-04-A5	A1 A2 A3
ZPR1-06-A5	M5×0.8	21.6	6	4	7	60.5	21	ZPRS-06-A5
ZPR1-04-A6	M6×1.0	20.6	4	3	8	65.5	21.2	ZPRS-04-A6
ZPR1-06-A6	M6×1.0	21.6	6	3	8	65.5	21.9	ZPRS-06-A6

アダプター部品番号.	A	B	C	D	重量	接続部品番号	適用可能なパッド

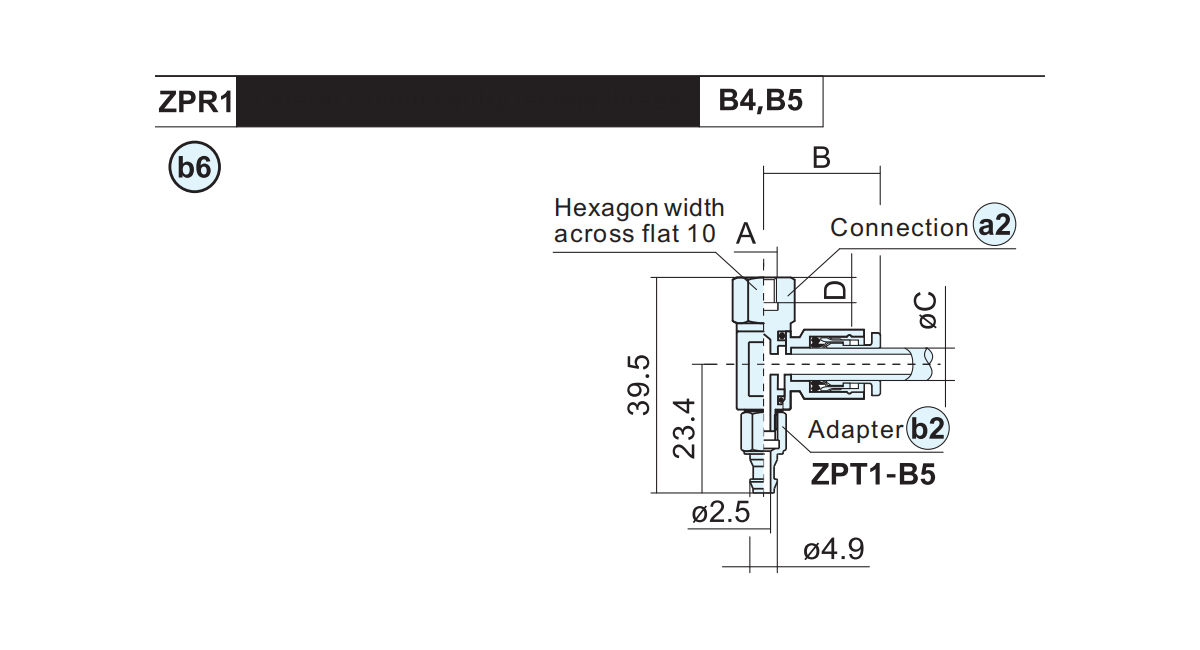

ZPR1-04-B4	M4×0.7	20.6	4	4	14.9	ZPRS-04-B4	A1 A2 A3
ZPR1-06-B4	M4×0.7	21.6	6	4	15.4	ZPRS-06-B4
ZPR1-04-B5	M5×0.8	20.6	4	5	14.3	ZPRS-04-B5
ZPR1-06-B5	M5×0.8	21.6	6	5	15.2	ZPRS-06-B5

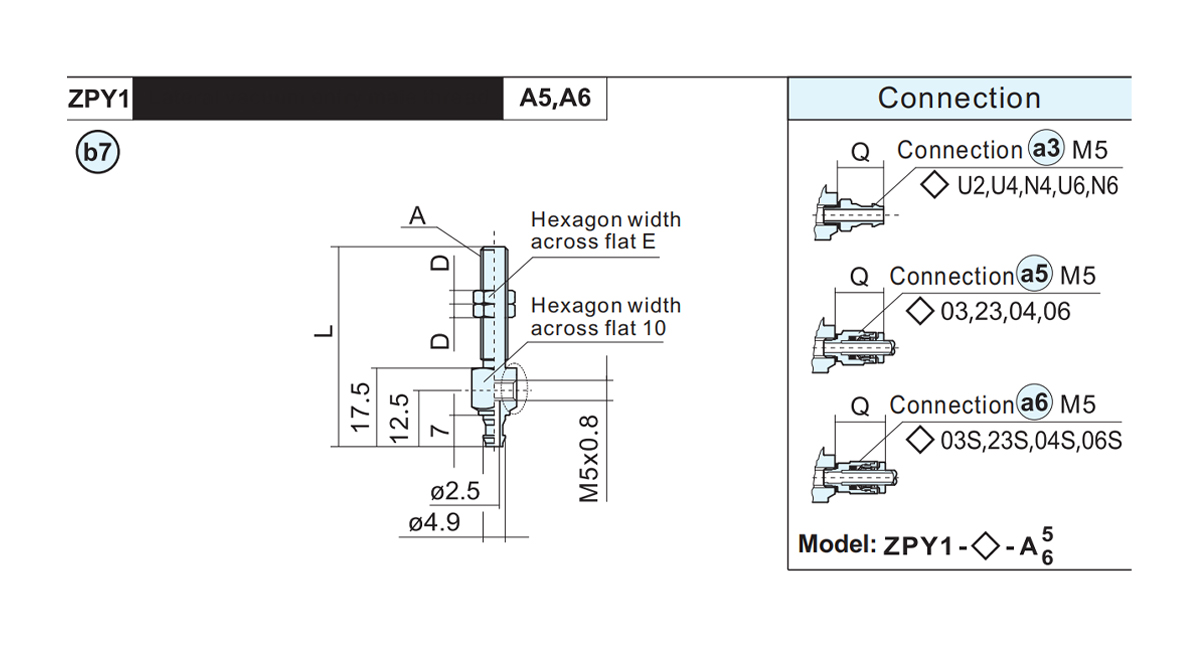

アダプター部品番号.	A	D	E	L	重量	適用可能なパッド
ZPY1-B5-A5	M5×0.8	4	7	45	14.5	A1 A2 A3
ZPY1-B5-A6	M6×1.0	3	8	50	15.1	A1 A2 A3

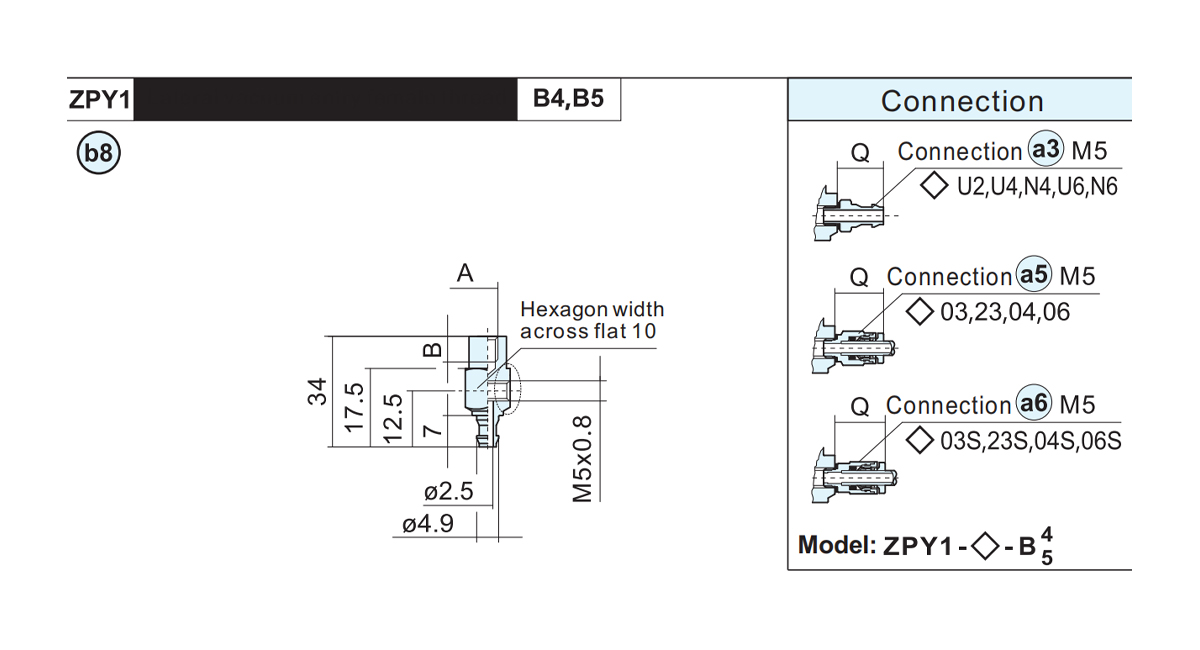

アダプター部品番号.	A	B	重量	適用可能なパッド
ZPY1-B5-B4	M4×0.7	4	8.8	A1 A2 A3
ZPY1-B5-B5	M5×0.8	5	8.3	A1 A2 A3

アダプター部品番号	重量	適用可能なパッド

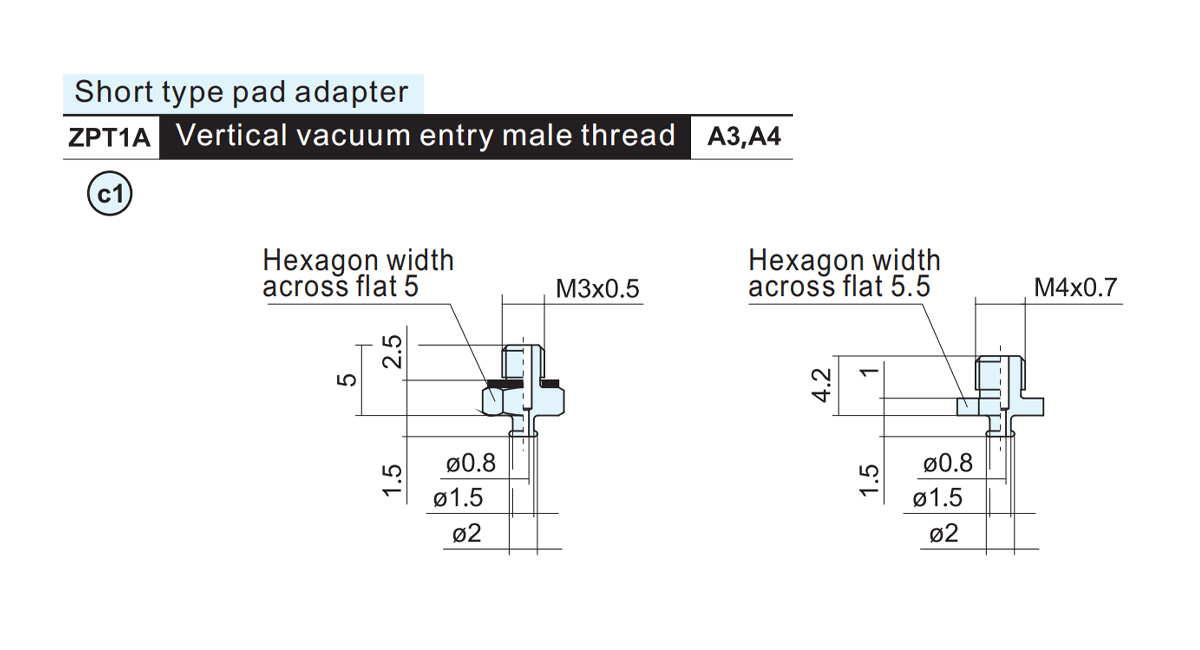

ZPT1A-A3	0.4	B1
ZPT1A-A4	0.4	B1

アダプター部品番号	重量	適用可能なパッド

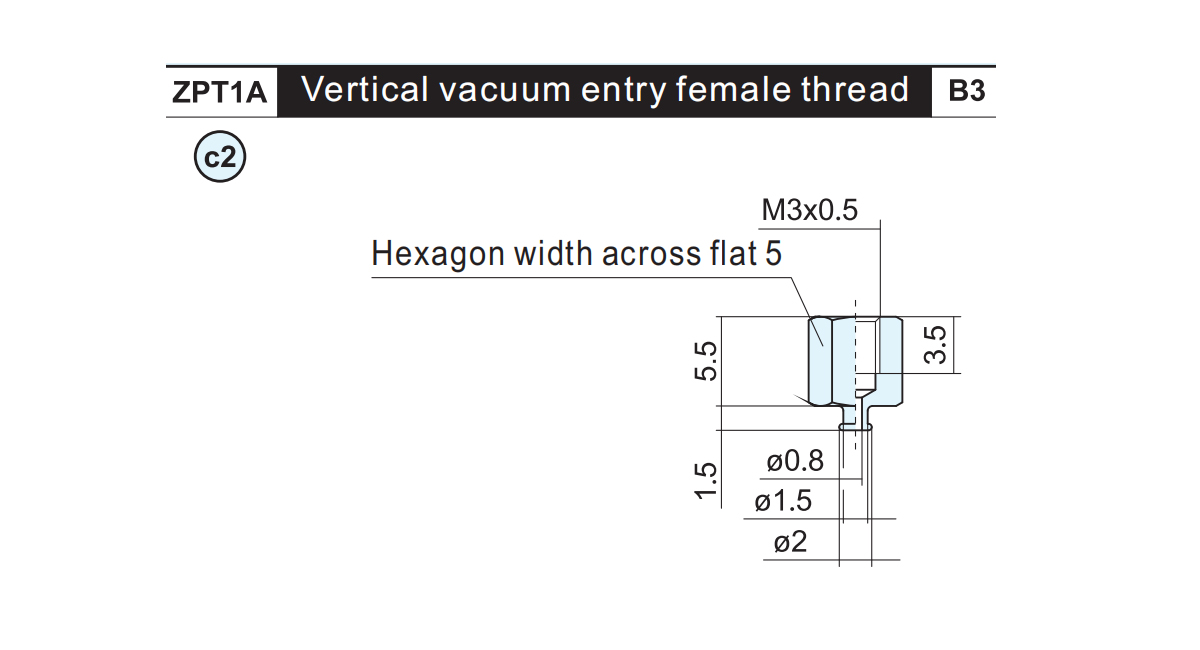

ZPT1A-B3	0.8	B1

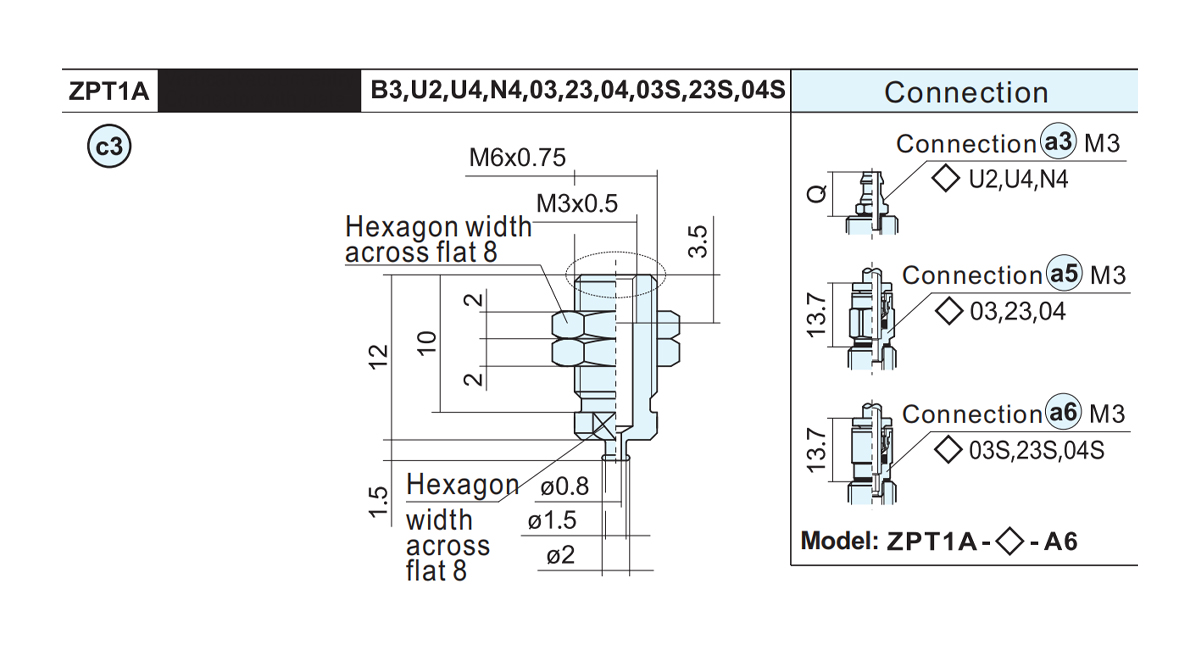

アダプター部品番号.	重量	適用可能なパッド
ZPT1A-B3-A6	2.4	B1

アダプター部品番号.	重量	適合パッド

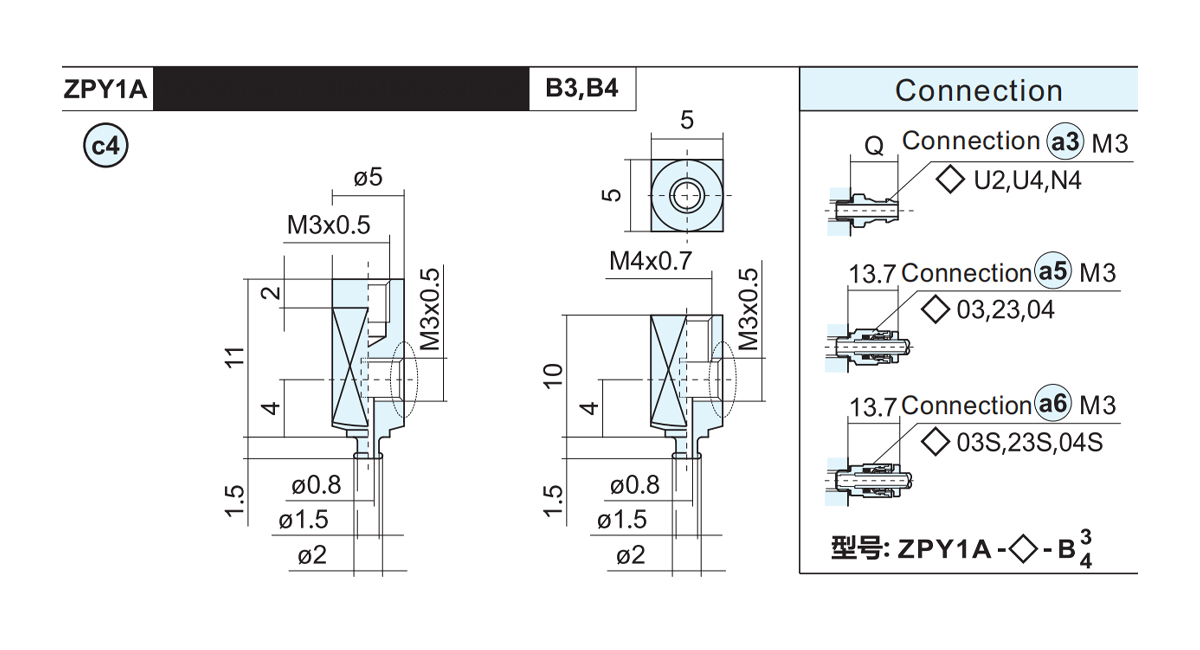

ZPY1A-B3-B3	1.6	B1
ZPY1A-B3-B4	1.4	B1

アダプター部品番号	重量	適合パッド

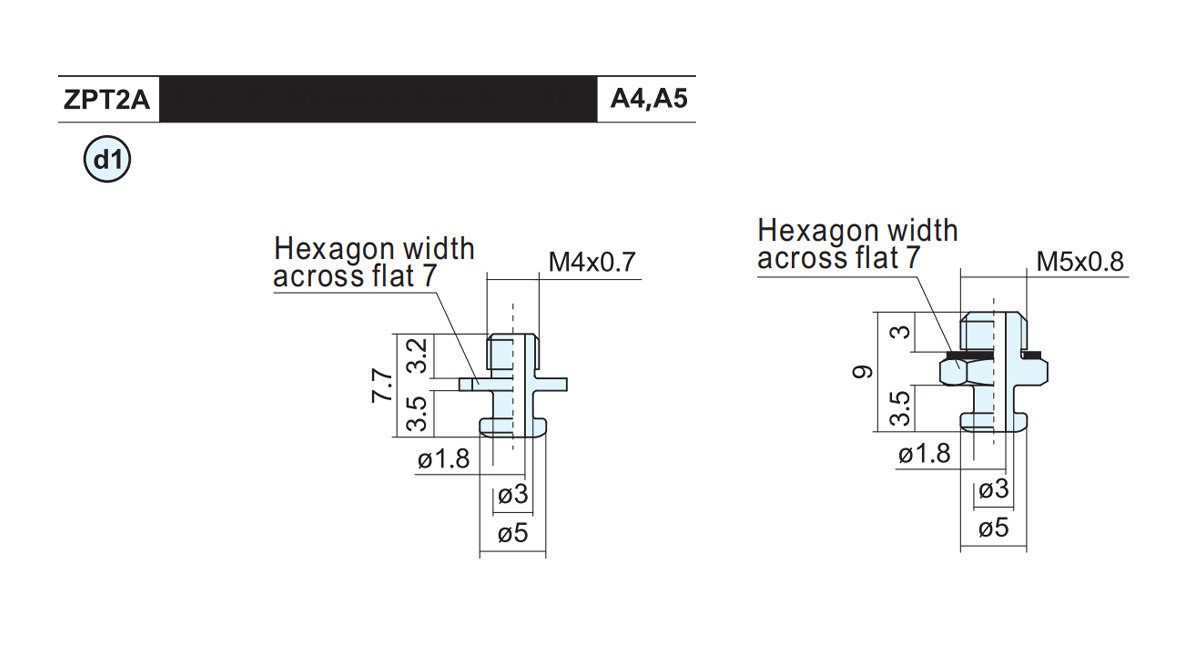

ZPT2A-A4	0.7	C1 C2
ZPT2A-A5	1.5	C1 C2

アダプターの部品番号	A	B	L	重量	適用可能なパッド

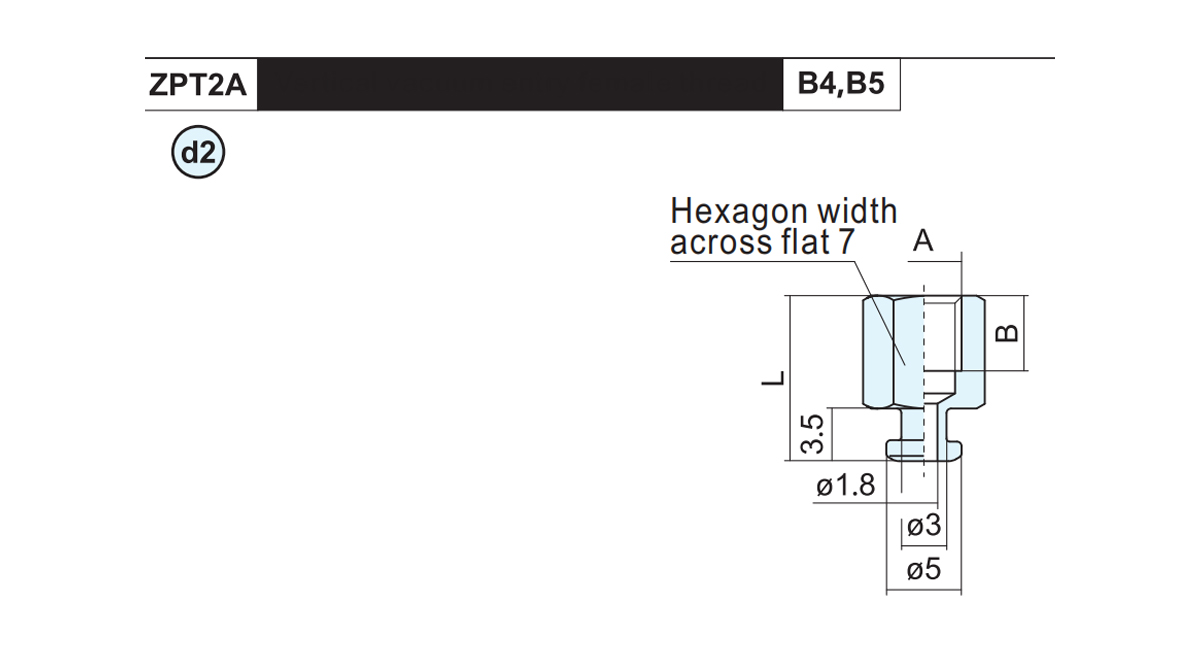

ZPT2A-B4	M4×0.7	4	9.5	2	C1 C2
ZPT2A-B5	M5×0.8	5	11	2.1	C1 C2

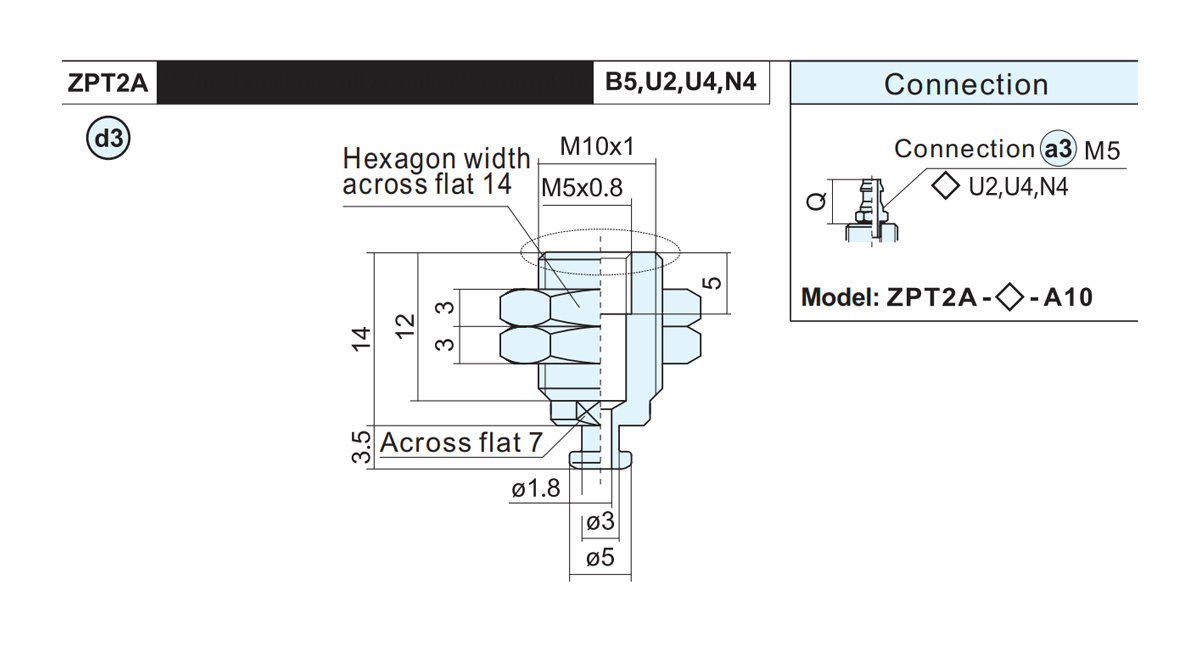

アダプター部品番号	重量	適用可能なパッド
ZPT2A-B5-A10	11	C1 C2

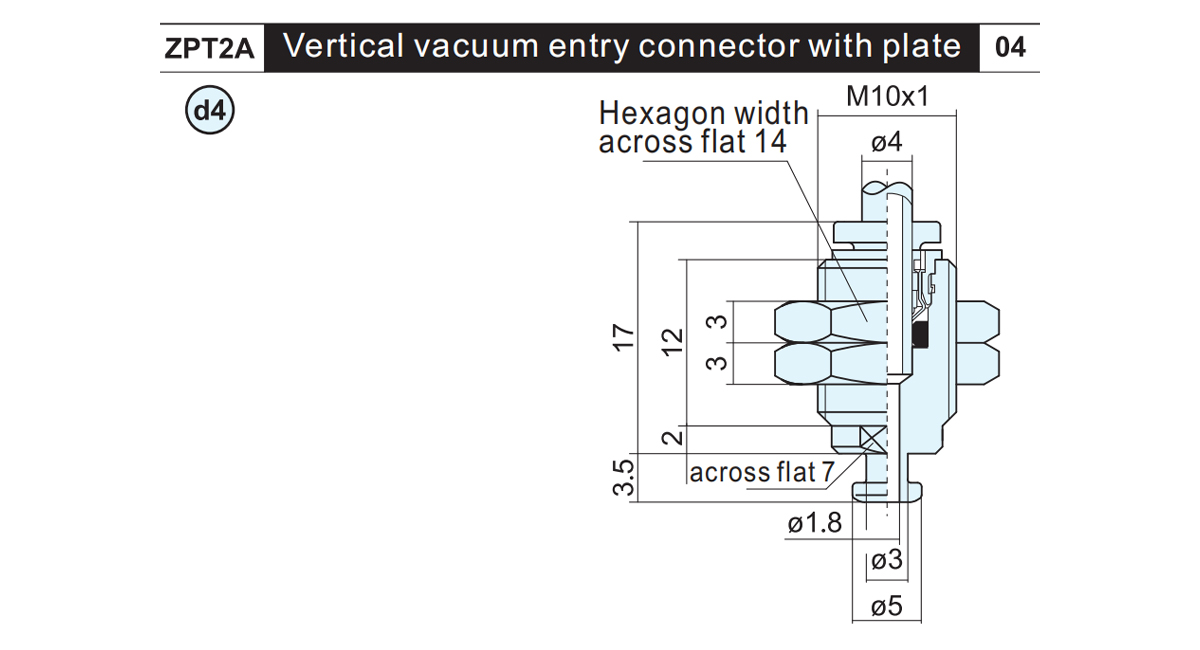

アダプター部品番号	重量	重量 Applicable pad
ZPT2A-04-A10	9.8	C1 C2

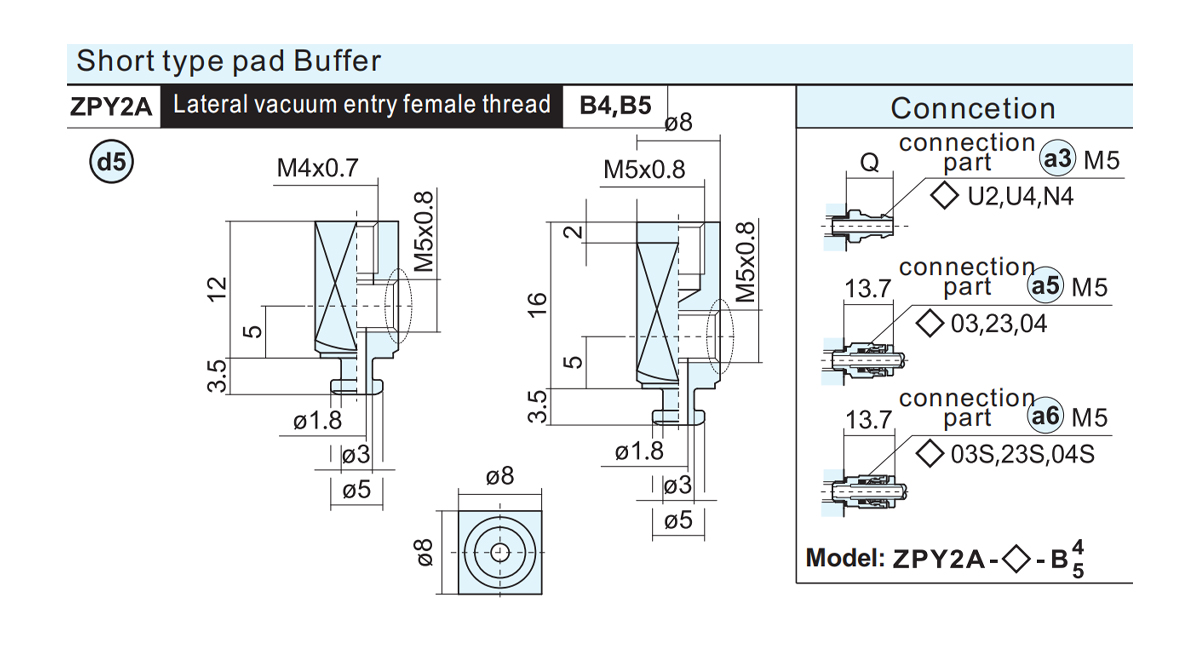

アダプター部品番号	重量	適合パッド
ZPY2A-B5-B4	5.2	C1 C2
ZPY2A-B5-B5	6.6	C1 C2

アダプター部品番号	重量	適合パッド
ZPY2B-B5-B4	4.9	C1 C2
ZPY2B-B5-B5	6.2	C1 C2

アダプター部品番号	重量	適合パッド

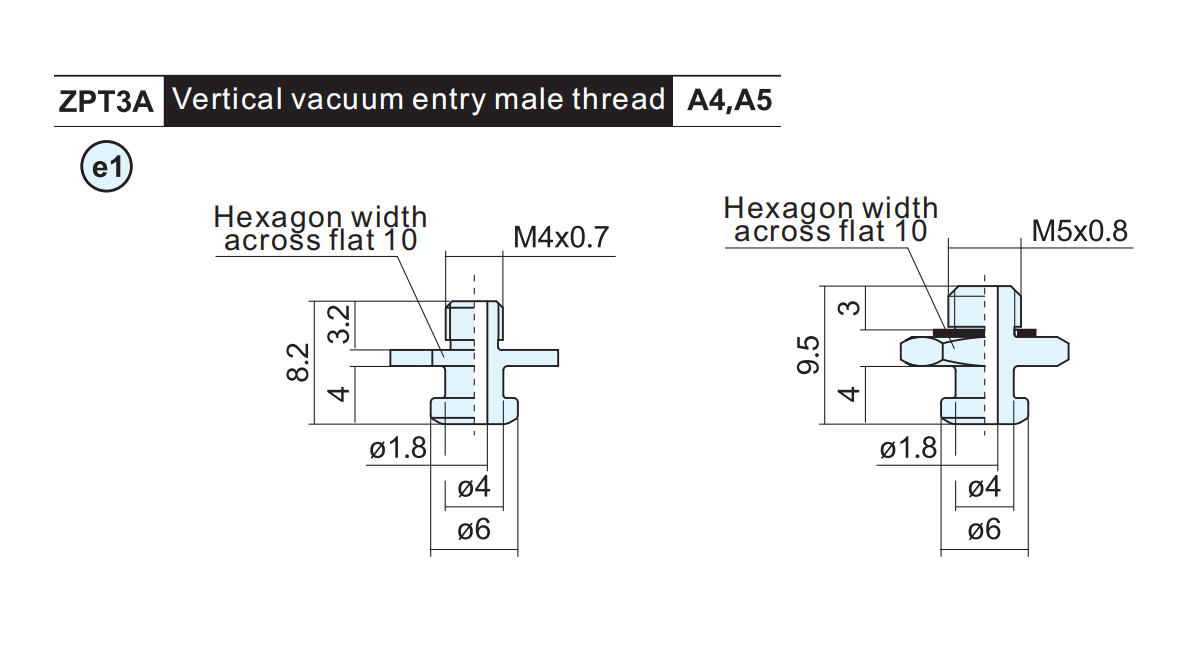

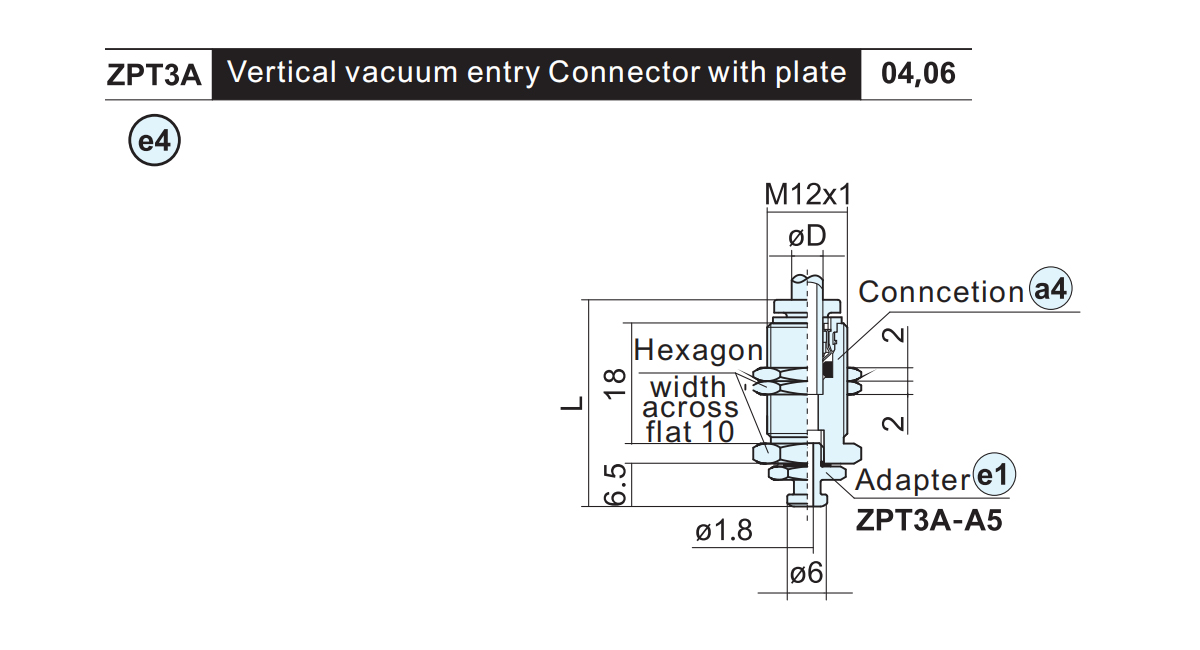

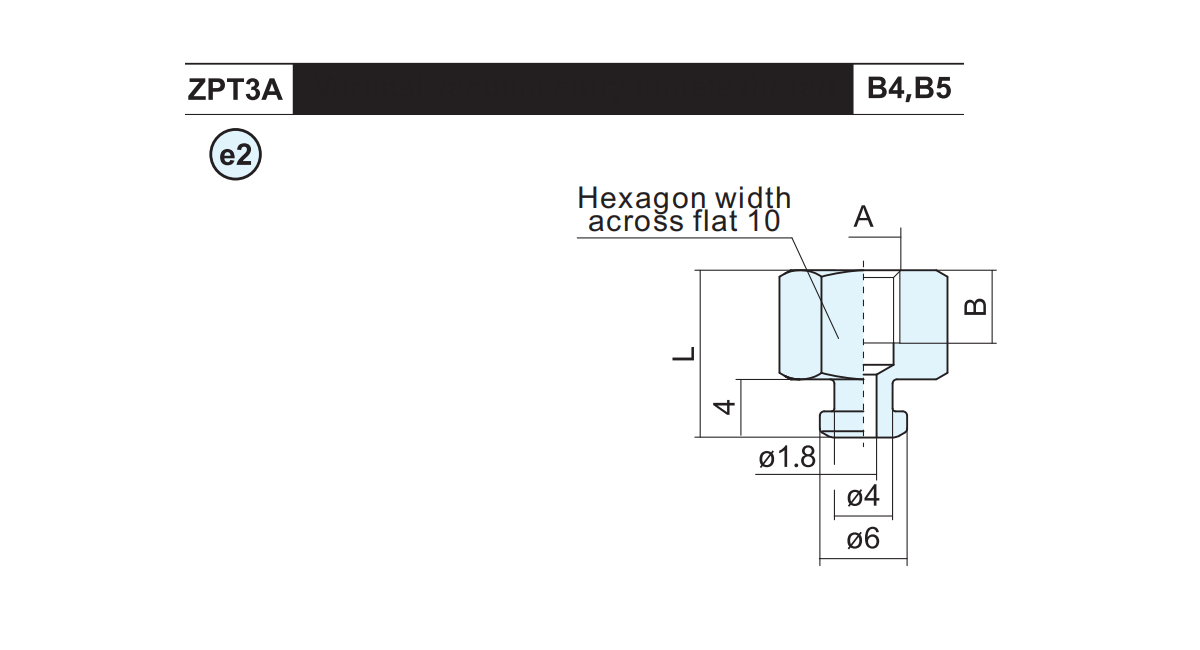

ZPT3A-A4	1.4	D1 D2
ZPT3A-A5	2.4	D1 D2

アダプター部品番号	A	B	L	重量	適用可能なパッド
ZPT3A-B4	M4×0.7	4	10	4.4	D1 D2
ZPT3A-B5	M5×0.8	5	11.5	5.2	D1 D2

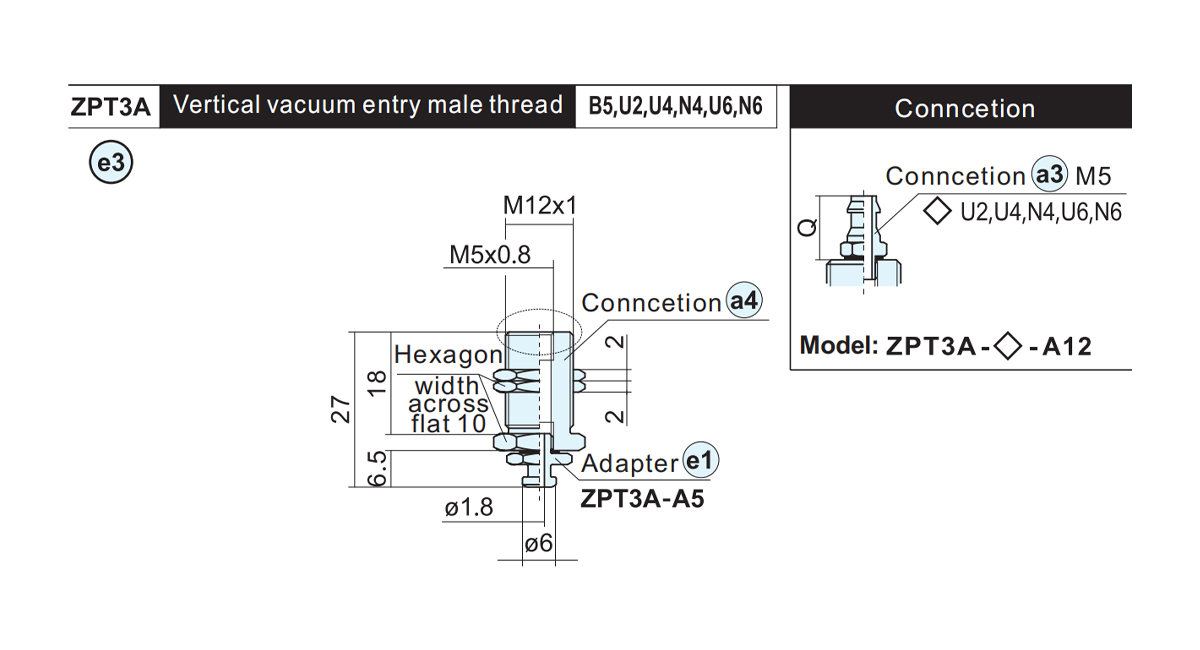

アダプター部品番号	重量	コンセション	適用可能なパッド
ZPT3A-B5-A12	20.3	ZPEA-B5-A12	D1 D2

アダプター部品番号.	ØD	L	重量	コンセション	適合パッド
ZPT3A-04-A12	4	30	19.2	ZPEA-04-A12	D1 D2
ZPT3A-06-A12	6	30.2	17.2	ZPEA-06-A12	D1 D2

アダプター部品番号	重量	適合パッド

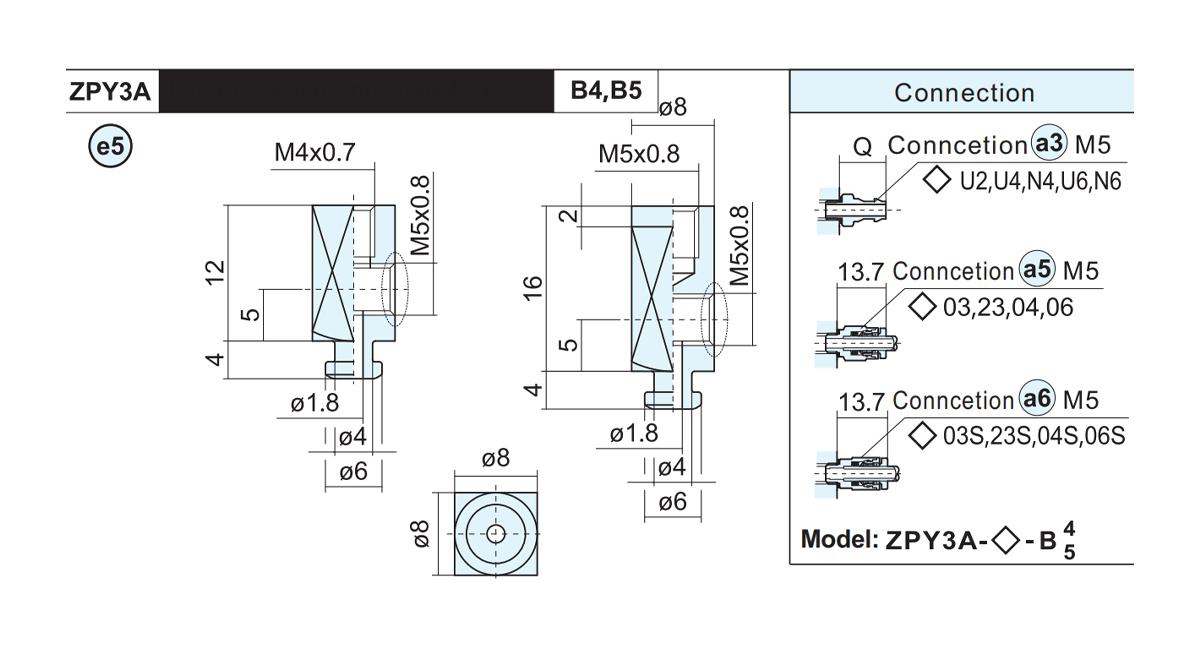

ZPY3A-B5-B4	5.6	D1 D2
ZPY3A-B5-B5	7.1	D1 D2

アダプター部品番号	重量	適合パッド
ZPY3B-B5-B4	5.2	D1 D2
ZPY3B-B5-B5	6.8	D1 D2

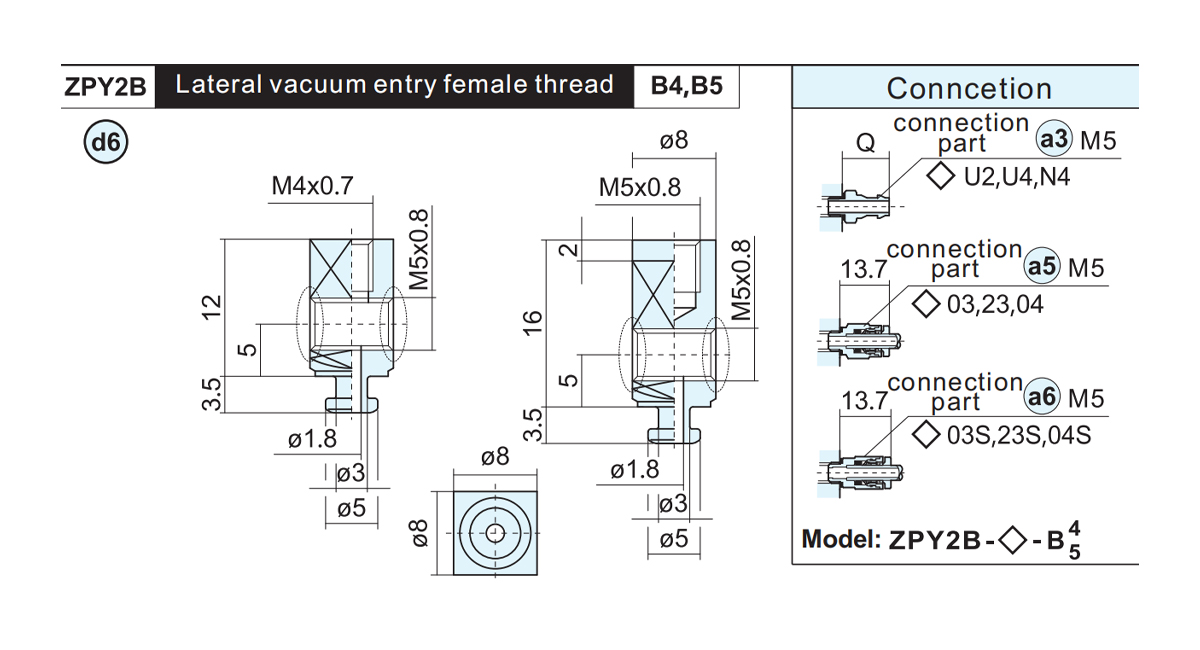

モデル	A	B	C	●重量
モデル	A	B	C	J	K
ZPB1-●6	34	6	15	22.8	22.3
ZPB1-●10	66	10	43	29.7	28.6
ZPB1-●15	71	15		30.8	30.2
ZPB1-●25	81	25		32.1	31.9

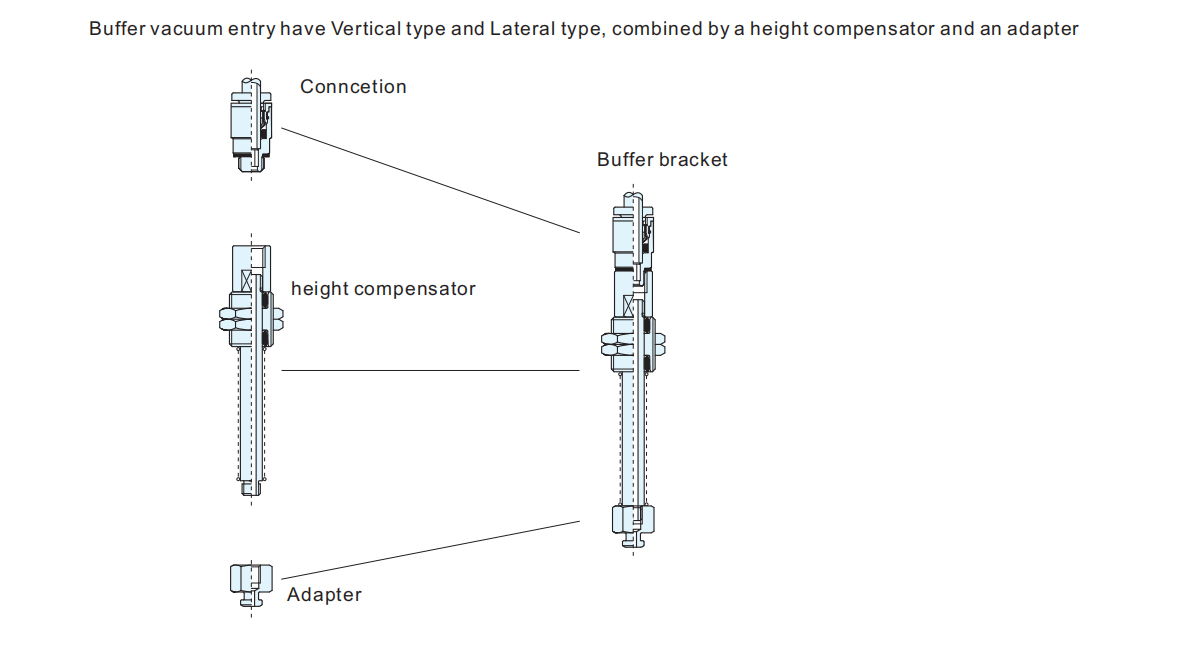

●高さ補正装置の種類:回転(J)、非回転(K) ■バッファストローク(mm)：6、10、15、25

モデル	A	B	C	重量

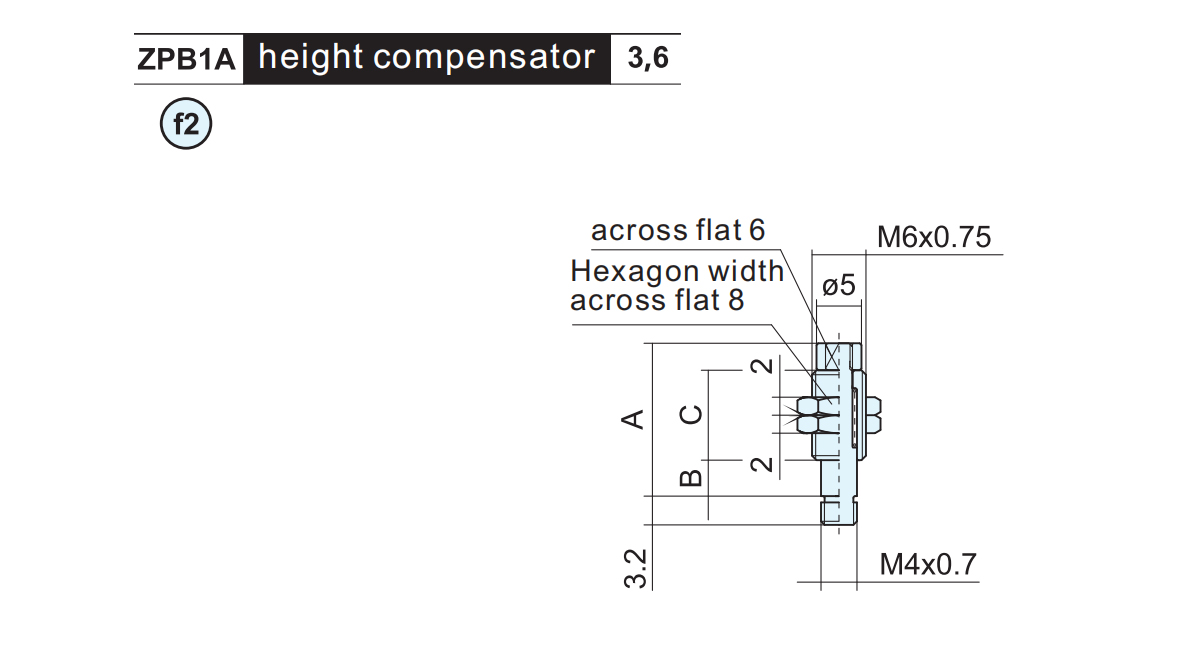

ZPB1A-J3	17	4	10	3.5
ZPB1A-J6	24	7	14	4.4

モデル	A	B	C	●重量
モデル	A	B	C	J	K

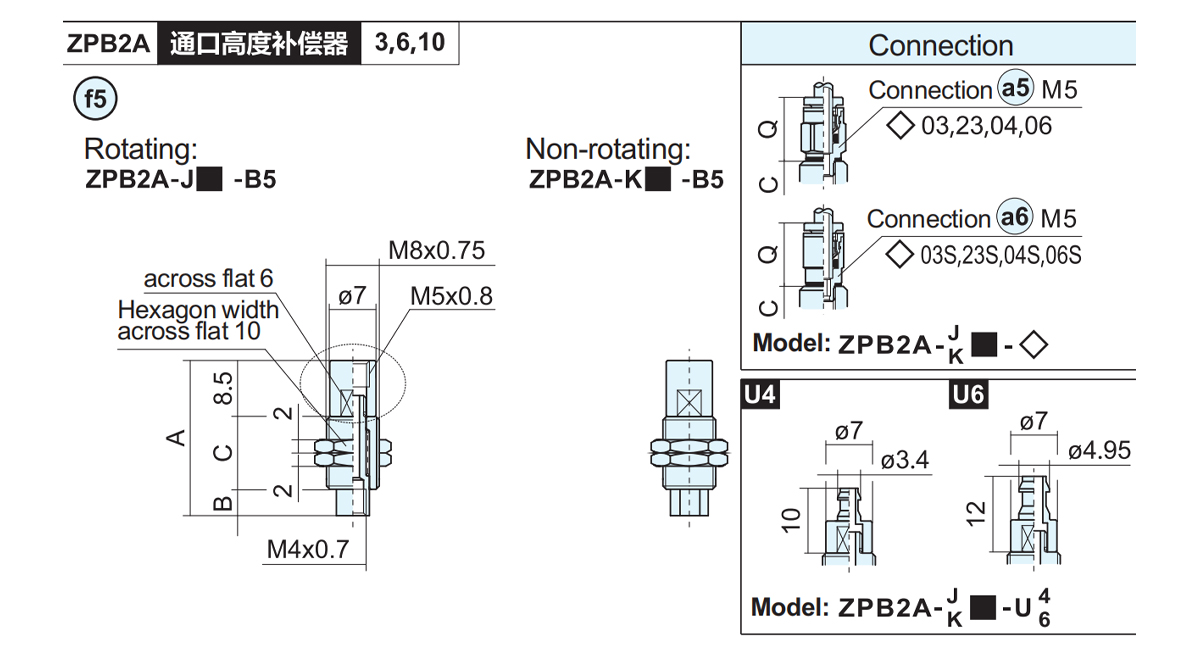

ZPB2A-●3	21.5	4	11	7.2	7.2
ZPB2A-●6	28	7	14.5	8.8	8.5
ZPB2A-●10	38	11	20.5	11.2	9.3
●高さ補正装置の種類:回転(J)、非回転(K) ■バッファストローク：3、6、10

モデル	A	B	●重量
モデル	A	B	JB	K

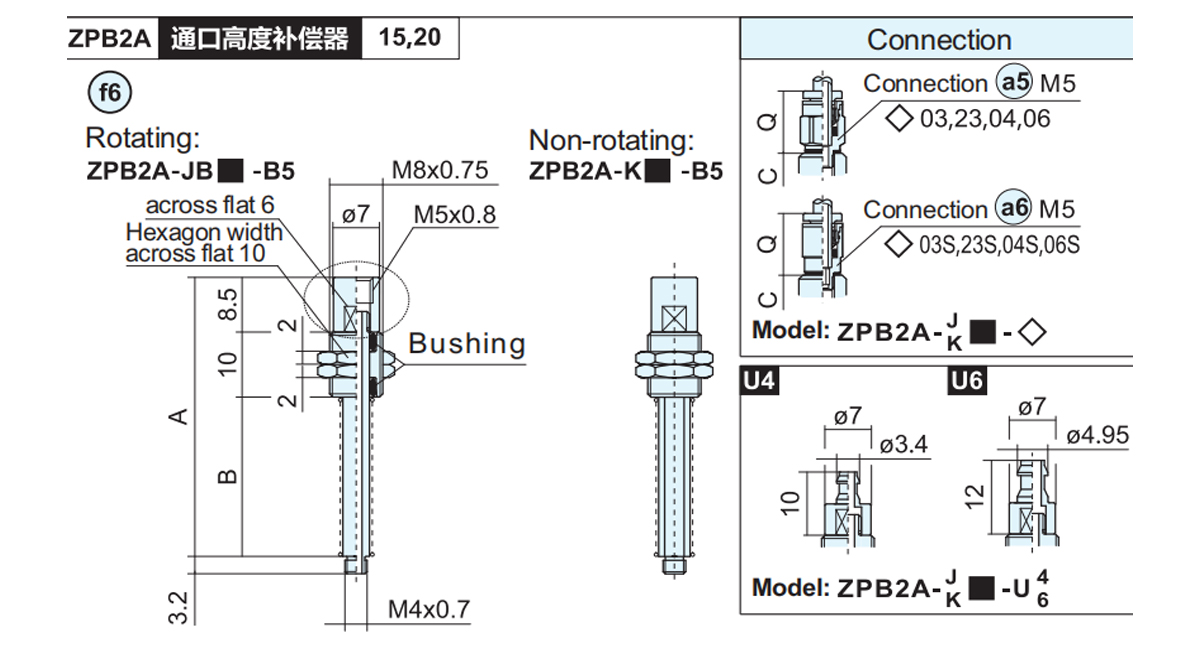

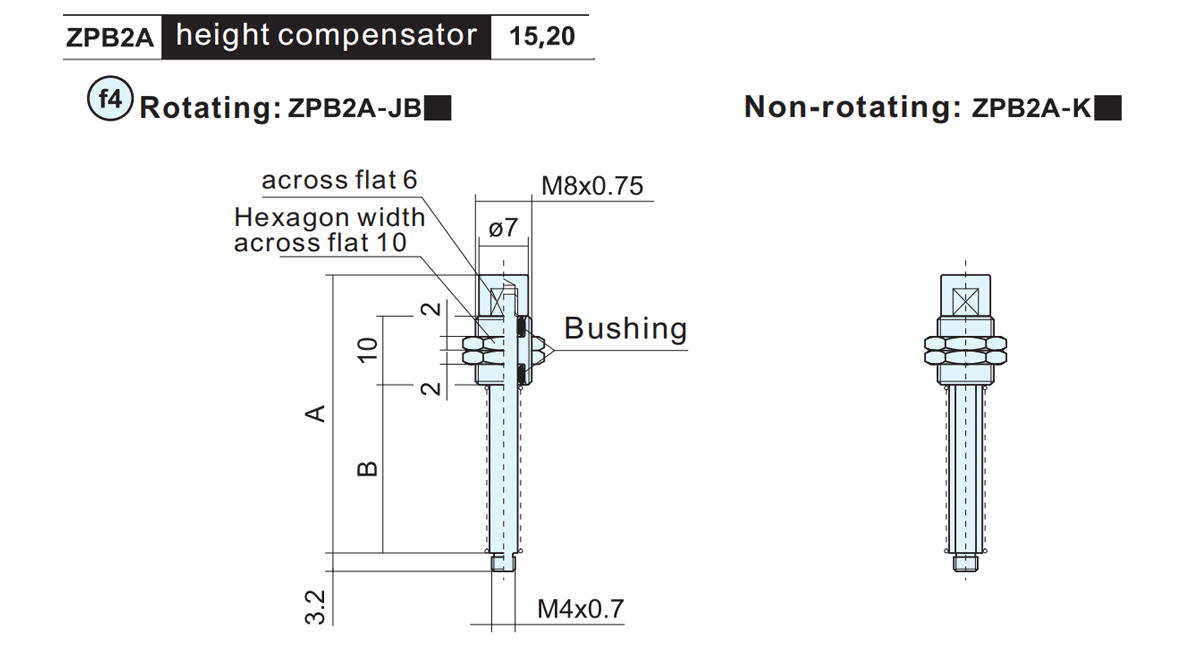

ZPB2A-●15	41	24.5	8	10
ZPB2A-●20	48.5	32	8.7	11.1
●高さ補正装置の種類:回転(J)、非回転(K) ■バッファストローク：15、20

モデル	A	B	C	●重量
モデル	A	B	C	J	K
ZPB2A-●3-B5	23.5	4	11	6.4	6.2
ZPB2A-●6-B5	30	7	14.5	7.7	7.4
ZPB2A-●10-B5	40	11	20.5	9.9	9.3
●高さ補正装置の種類:回転(J)、非回転(K) ■バッファストローク：3、6、10

モデル	A	B	● 重量
モデル	A	B	JB	K
ZPB2A-●15-B5	43	24.5	8.1	10.1
ZPB2A-●20-B5	50.5	32	8.7	11.3
●高さ補正タイプ:回転(J)、非回転(K) □バッファストローク:15、20

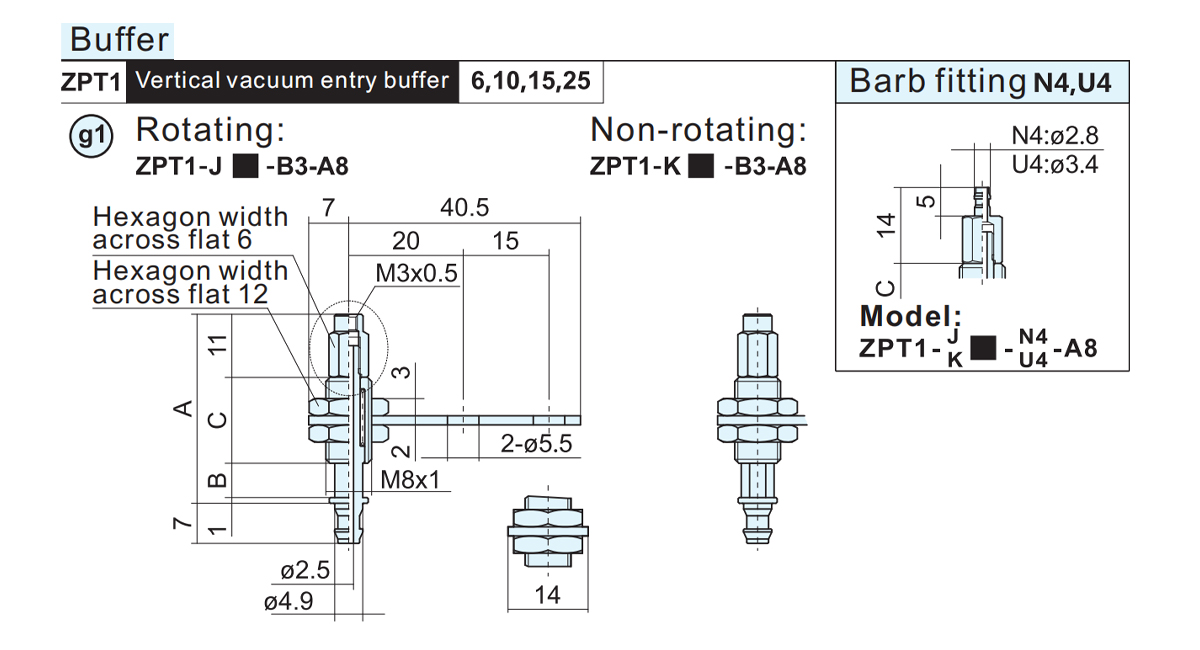

モデル	A	B	C	●重量		適用可能なパッド
モデル	A	B	C	J	K	適用可能なパッド

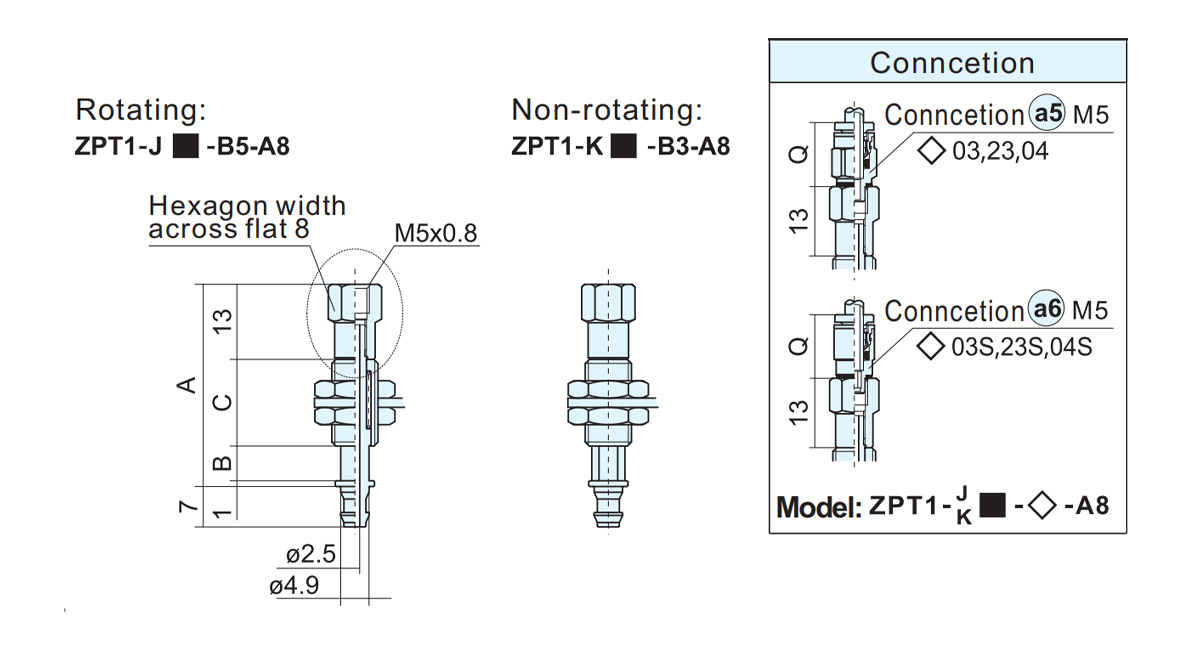

ZPT1-●6-B3-A8	32	6	15	20.3	20.2	A1 A2 A3 A4
ZPT1-●10-B3-A8	65	10	43	26.7	25.1
ZPT1-●15-B3-A8	70	15		27	28.7
ZPT1-●25-B3-A8	80	25		28.2	28.9
●高さ補償装置の種類:回転(J)、非回転(K)■バッファストローク(mm):6、10、15、25

モデル	A	B	C	●重量		適用可能なパッド
モデル	A	B	C	J	K	適用可能なパッド
ZPT1-●6-B5-A8	34	6	15	22.2	20.2	A1 A2 A3
ZPT1-●10-B5-A8	67	10	43	28.6	28.9
ZPT1-●15-B5-A8	72	15		28.9	29.1
ZPT1-●25-B5-A8	82	25		30.4	30.6

モデル	A	B	C	重量	適用可能なパッド
ZPT1A-J3-B3	21	4	10	4.6	B1
ZPT1A-J6-B3	28	7	14	5.5	B1
■バッファストローク：3、6

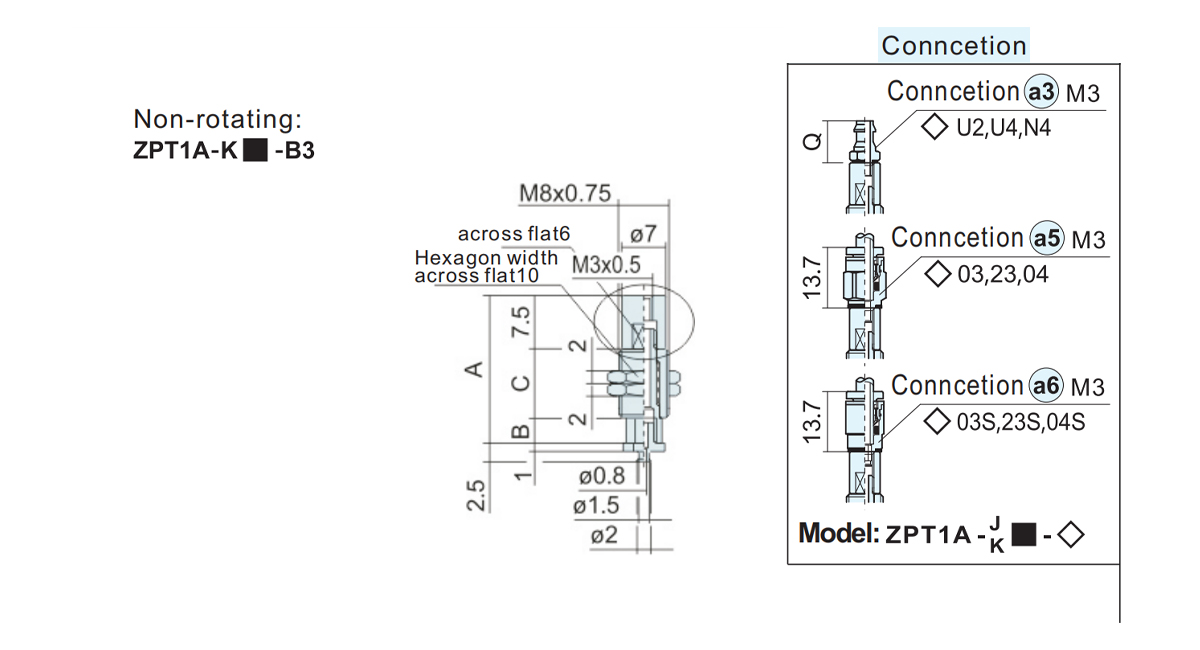

モデル	A	B	C	重量	適用可能なパッド
ZPT1A-K3-B3	22.5	4	11	6.6	B1
ZPT1A-K6-B3	29	7	14.5	7.8	B1
